电源机房的散热量计算通信综合楼常设有高低压变配电机房、电力室、电池室、油机房等电源机房，各机房内的电源设备对环境温度和进风量有不同要求。
本文结合工程实例，提出高低压变配电机房、电力室、电池室的散热量计算方法，以供参考。
一、通风设计的重要性出于综合造价等成本因素的考虑，近年来新建高层建筑的变配电机房多位于主楼地下层，随之带来机房内通风散热困难的问题。
如不加以妥善解决，将直接影响变配电设备的工作效率，甚至对设备造成严重损坏，发生停电事故。
以变压器为例：变压器的允许温度主要决定于绕组的绝缘材料。
若变压器的温度长时间超过允许值，则绝缘材料将因长期受热而老化，且温度越高，老化越快，变压器的使用寿命相应缩短。
使用年限的减少一般可按”八度规则”计算，即温度每升高8C,使用年限将减少1/2 。
当绝缘老化到一定程度时，在运行振动和电动力作用下，绝缘容易破裂，且易发生电气击穿而造成故障。
因此，变压器必须在其允许的温度范围内运行，以保证供电安全。
而工程中普遍采用的密封阀控铅酸蓄电池也对环境温度有较高要求。
低温，会使得电池容量降低，充电接收能力下降，充放电循环寿命下降；高温，会加快电池失水，甚至产生热失控效应，加剧板栅腐蚀，极板变形膨胀、电池外壳鼓胀或开裂，从而导致电池容量快速下降，电池寿命缩短。
蓄电池的工作温度可以在-5 C〜40C，但其最佳工作温度在20〜25C。
在25C的环境下蓄电池可获得较长的寿命，长期运行温度若升高10C，使用寿命约减少一半。
工程设计中，工程设计人员需对通信综合楼内各电源机房的散热量进行较准确估算，以便合理地解决机房内电源设备的通风散热问题。
、各电源机房的散热量估算电力设备的电能的损耗转化为热量散发到机房内，排风量应以能排除这些余热来确定。
1．高低压变配电机房（1 ）变压器的散热量：变压器损耗为空载损耗和负载损耗之和，即：" P=" PO~ PB变压器的空载损耗（“ PO是固定值，只与变压器的容量以及电压的高低有关，一般在产品说明书或出厂试验报告中注明。
某小区：高层33F两栋，两个单元，一梯四户；20F三栋，一个单元，一梯五户；多层5栋，两个单元，一梯两户。
还有办公楼1栋（18F）1.6万平米，公寓两栋，17F，约1.7万平米/栋。
请问：变配电室面积大约多大，需要几台多大变压器？谢谢！根据楼主提供的资料估算如下：住宅大约644户，其他建筑面积约3.3万平方米。
住宅需要4台800kva变压器（按每户6kw计）其他需要4台800kva变压器（按80w/m2）变电所需要建在负荷中心的位置，很有可能是分散布置并非全都放在一起。
估算暂且分为住宅区，公寓区和办公区考虑。
住宅区4台变压器预计需要200平方米。
公寓区约需100平方米。
办公区约需100平方米。
（每台变压器可按10平方米计，配套高低压柜所占的面积，可以按每台柜子4个平方米计算）。
必须先做负荷计算，根据负荷性质考虑需要系数和同时系数，计算出总视在功率后，再根据建筑物分布位置确定变电所数量，变电所应设置在负荷中心。
还需要考虑每台变压器的负荷率。
因本人不了解楼主的总平面布置，只能按大区分配估算。
对于房地产项目，变压器容量以不超过800kva为宜。
仅供参考。
规范规定变配电室不得位于厕所等长期积水房间的正上方或正下方或相邻，但现在的高层住宅，变配电室设在地下室，地上住宅一套面积不大，要想变配电室正好错开厕所，经常很难做到。
那么能不能设置在地下室正上方为草坪或小区公共地面的区域？？？如果不能，那这个位置基本选不了，请大家谈谈各自的看法及设计经验，另外关于柴发机房，各位的排烟井一般是升到建筑的最高处还是在一层就排到室外了呢？进风井是和排风井同侧布置还是在柴发两侧（两头）布置呢？从合理性讲排烟应高空排放，进排风应分开布置，但实际上我看到很多设计图都是放在一起并排布置的，也没有单独的排烟井，请大家谈谈看法，设置在地下室正上方为草坪或小区公共地面的区域这样不安全排烟井一般是升到建筑的最高处这样有利于控制废气及地面的空气质量进风井和排风井同侧布置有可能是从美观及施工的方便性考虑，建设单位可能在设计时要求设计单位根据各个方面着想而设计的，当然也有设计人员的风格问题存在吧，我认为分开设置在美观来说会差一点吧变配电室不能够放在厕所下方，是国家规范中的强制条文，主要出于电气安全考虑，没什么商量的余地。
4.2
发电机的散热量Q2=P*（1/h2-1）
P=400kW 发电机的额定输出功率
h2=90%发电机的效率，通常为80%～94%
Q2=44.44kW
4.3对Q1+Q2的修正
当柴油机工作地点的大气压不是标准大气压或相对湿度大、温度高时，柴油机的输出功率会发生变化，需修正修正系数b 可查《防空地下室设计手册：暖通、给水排水、电气分册_2005》附表5-1得出，详细计算过程见4.7。
4.4排烟管散热量Q3
D=0.46m 排烟管保温外径，m
d=0.3m 排烟管道外径，m
l =0.053W/(m.℃)保温材料的导热系数，W/(m。
℃)，矿渣棉制品保温，l=0.053W/(m。
℃)a =11.63W/m2.℃保温管道外表面材料向四周空气的放热系数，W/m2.℃，一般取11.63W/m2.℃ty=350℃排烟管外壁面温度，℃，一般取300～400℃；烟气温度：540tn=38℃电站机房内的空气温度，℃，一般取35～40℃；
l=16m 保温排烟管在机房内架空敷设的长度，m
qc=232.18W/m
Q3=qc*l
Q3= 3.71kW
注：保温层外表面温度校核见第八部分。
4.5柴油机废热水热量。

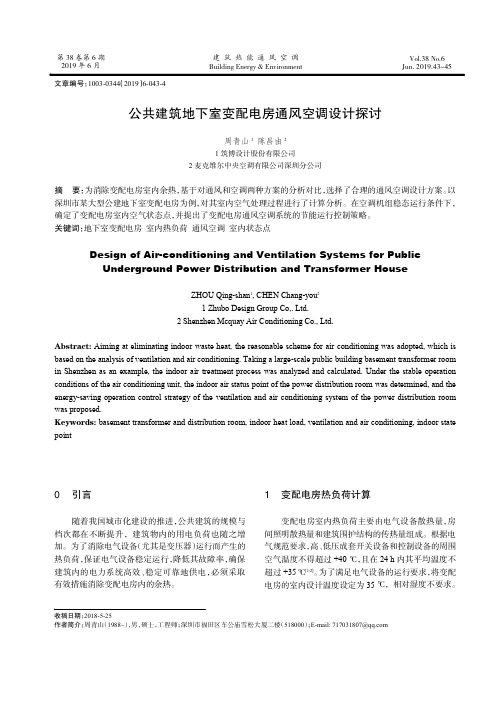

变配电室通风计算变配电房通风是为了确保变配电设备的正常运行和操作人员的安全，通过通风可以有效地降低变配电房内的温度和湿度，排除室内的有害气体和污染物，提供一个舒适、安全的工作环境。
变配电房通风的计算主要包括通风量和风速的计算。
首先需要确定变配电房的有效体积，该体积一般为变配电房的实际容积减去设备占据的体积，此为变配电房的实际使用体积。
接下来，根据变配电房的实际使用情况、环境温度和湿度等因素，确定变配电房的设计通风量。
变配电房通风量的计算可以采用热平衡计算方法。
首先，确定变配电房内热量的产生和散发，包括设备的功耗、照明灯具的热量、人员的新陈代谢热量等。
然后，根据变配电房室内外的温度差和热传导的传热系数，计算出传导热量。
最后，根据设计要求的室内温度和湿度，计算出变配电房的设计通风量。
通风量的计算可以采用以下公式：Q=V×n其中，Q为通风量，单位为立方米/小时；V为变配电房的有效体积，单位为立方米；n为换气次数，一般取5-15次/小时，根据变配电房的使用情况和设计要求进行确定。
变配电房的风速计算主要考虑风通道的设计，确保通风风速不低于0.2m/s，以保证空气流通和换气效果。
风速的计算可以采用以下公式：v=Q/A其中，v为风速，单位为米/秒；Q为通风量，单位为立方米/小时；A 为通风口的有效面积，单位为平方米。
在进行变配电房通风计算时，还需要考虑通风设备的选择和布置。
一般来说，变配电房通风设备可以选择风机、排风扇等，根据变配电房的具体情况和所需通风量进行选择。
通风设备的布置应保证通风风道畅通，避免出现死角和堵塞。
总之，变配电房通风计算是确保变配电设备安全运行和操作人员健康的重要环节。
通过正确的计算方法和设备选择，可以提供一个舒适、安全的变配电房工作环境。

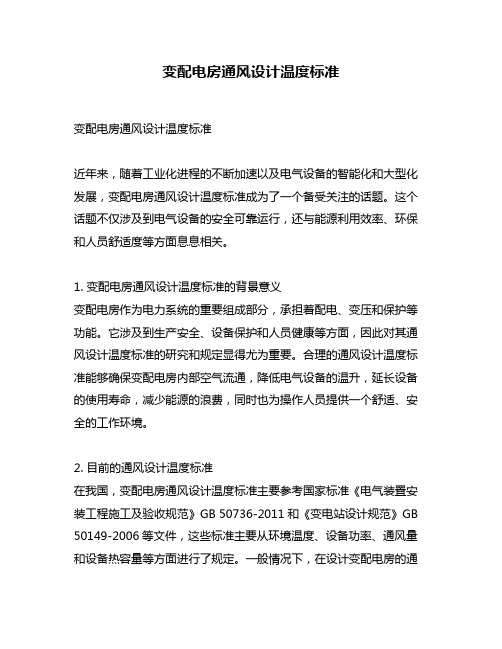

变配电房通风设计温度标准变配电房通风设计温度标准近年来，随着工业化进程的不断加速以及电气设备的智能化和大型化发展，变配电房通风设计温度标准成为了一个备受关注的话题。
