泡沫发生器安装示意图

一、PC产生器安装示意图
图1 产生器结构图
1、导流板组
2、喷管组（用户自制）
3、壳体组
说明：
1、壳体组（其中包括喷嘴、密封玻璃等）：用于确定混合液量大小、吸进空气产生泡沫。

2、导流板组：安装于罐体内，使泡沫能沿储罐内壁流淌到燃烧液面上。

3、喷管组（用户自制件）：将泡沫由壳体传送至罐壁内；（参考图2其中焊接法兰3、连接
垫片由厂家提供，其余用户现场自制）。

图1喷管组结构图（用户现场自制）
1、*喷管弯头（1.5D）
2、*长喷管
3、PN0.6MPa板式平焊钢制管法兰(HG20593-97)
4、垫片
5、*PN0.6MPa螺纹钢制管法兰(HG20598-97)
6、*垫片
7、*PN0.6MPa板式平焊
钢制管法兰(HG20593-97) 8、喷口弯头(1.5D) 9、*进口管（带*号为用户自备）
4、产生器进口端（用户自制件）：系统管网与壳体相连接件，内锥螺纹直通管接头连接；可用螺纹弯头与管道连接（制作尺寸以产品说明书作为参考）。

立式空气泡沫产生器产品说明PCL系列低倍数空气泡沫产生器是一种立式固定安装在油罐上，产生和喷射空气泡沫的灭火装置。

当供给的泡沫混合液流，经输送管道通过产生器时形成空气泡沫进入油罐，扑灭油类火灾。

工作原理PCL系列泡沫产生器主要有泡沫发生器，泡沫喷管和导流罩三个部分组成。

当泡沫混合液流过泡沫发生器时，形成扩散的雾化射流，在其周围产生负压，吸入空气形成泡沫，空气泡沫通过泡沫喷管到导流罩喷入储罐内，覆盖燃烧液面。

产品型号P C L —□混合液额定流量(L/S)安装方式:立式产生器泡沫设备技术参数型号工作压力（MPa）额定工作压力（MPa）混合液额定流量（L/S）发泡倍数PCL40.3～0.6 0.5 4≥5PCL8 8 PCL16 16 PCL24 24安装、使用、维护1、低倍数空气泡沫产生器进口的额定压力为0.5MPa，也可以在0.3~0.6MPa压力范围内使用，使混合液流量和泡沫量相关变化如流量曲线图所示。

2、为了防止易燃液体储罐内气体蒸发外漏，壳体出口端须安装密封件。

该密封件在0.2Mpa的混合液的冲击下可脱落。

3、导板安装在储罐内壁上，保证泡沫沿罐壁淌下，平稳地覆盖在燃烧液面上，以提高灭火效果。

4、安装结束后，取下密封件，进行喷射试验，以观察喷射泡沫是否正常，水泵供水压力和产生器进口压力是否符合要求，管路有无渗漏现象等。

最后安装好密封件。

5、低倍数空气泡沫产生器整个管道须保证通畅，检查堵塞现象。

密封件是否完好。

6、产生器安装在直径较小的储罐壁上连接法兰平面与储罐圆弧连处密封有困难时可直接采用将连产生器的导流罩直接焊在储罐壁上。

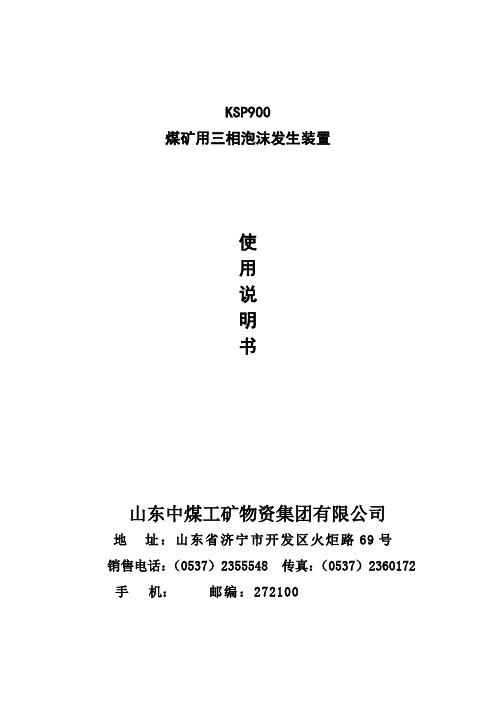

KSP900煤矿用三相泡沫发生装置使用说明书山东中煤工矿物资集团有限公司地址：山东省济宁市开发区火炬路69号销售电话：（0537）2355548 传真：（0537）2360172 手机：邮编：272100煤矿用三相泡沫发生装置使用说明书一、产品概述发泡装置是由发泡系统和发泡剂添加泵组成。

它利用矿井的注浆系统，通过发泡剂定量添加泵在注浆管路中加入一定量的发泡剂并引入氮气或者空气，通过发泡系统而形成气、液、固三相泡沫。

粉煤灰或黄泥浆液经发泡后形成的三相泡沫体积量大幅度增加，附在气泡壁上的粉煤灰或黄泥，可持久有效地隔离煤对氧的吸附，防止煤的氧化，不仅能有效地防止煤炭自燃，还能进行现场灭火，三相泡沫成本低廉，防灭火效果显著，具有广泛的实用性。

产品执行标准：Q/HTY12-2013装置的使用环境条件如下：环境温度-5 ℃～+40 ℃；相对湿度≤95 %（+20℃）；环境气压86 kPa～110 kPa；使用环境含有甲烷和煤尘爆炸性气体的矿井中（非采掘工作面）。

二、结构特征三相泡沫发生装置结构示意图如下，如图可见，其结构紧凑合理，操作简单，便于维护，使用可靠。

图1 三相泡沫发生装置结构示意图1.压力表2.注浆泵3.箱体4.煤矿井下用隔爆型三相异步电动机5.矿用隔爆型真空电磁起动器6.减速机8.煤矿井下用隔爆型三相异步电动机9.煤安标志10.产品标志11.平板车12.无极减速器13.高压泵14.高倍数泡沫发生器三、工作原理三相泡沫发生装置结构简单，通过定量添加泵添加一定比例的发泡剂（本公司研制生产），仅依靠注浆管路流入三相泡沫发泡器中浆体本身的能量，进行发泡。

四、技术参数（1）发泡倍数：不小于30倍；（2）发泡量：900 m3/h；（3）添加泵出口压力：≤MPa；（4）添加发泡剂流量：～m3/h；（5）工作温度：-5～40℃；五、安装使用1、把发泡系统与泵的出口用软管连接，把泡沫药液添加泵进料口放入发泡液储液箱内；2、保证水源，向液箱内加水以上；3、核对额定工作电压是否匹配，并按相关电器使用说明书要求调整工作电压（660V或1140V) ；4、开泵前必须先确认运转方向，不得反转。

安全培训材料一、劳保用品（一）头部防护头部劳动防护用品主要有安全头盔、安全帽。

1、安全帽（1）简介安全帽是用来保护头顶而戴的钢制或类似原料制的浅圆顶帽子，防止冲击物伤害头部的防护用品。

由帽壳、帽衬、下颊带和后箍组成。

帽壳呈半球形，坚固、光滑并有一定弹性，打击物的冲击和穿刺动能主要由帽壳承受。

帽壳和帽衬之间留有一定空间，可缓冲、分散瞬时冲击力，从而避免或减轻对头部的直接伤害。

冲击吸性性能、耐穿刺性能、侧向刚性、电绝缘性、阻燃性是对安全帽的基本技术性能的要求。

（2）注意事项a、佩戴前，应检查安全帽各配件有无破损，装配是否牢固，帽衬调节部分是否卡紧，插口是否牢靠，绳带是否系紧等，若帽衬与帽壳之间的距离不在25~50mm之间，应用顶绳调节到规定的范围。

确信各部件完好后方可使用；b、根据使用者头的大小，将帽箍长度调节到适宜位置（松紧适度）。

高空作业人员佩戴的安全帽，要有下颏带和后颈箍并应拴牢，以防帽子滑落与脱掉；c、安全帽在使用时受到较大冲击后，无论是否发现帽壳有明显的断裂纹或变形，都应停止使用，更换受损的安全帽。

一般安全帽的使用期限不超过三年；d、安全帽不应储存在有酸碱、高温(50℃以上)、阳光直射、潮湿等处，避免重物挤压或尖物碰刺；e、帽壳与帽衬可用冷水、温水(低于50℃)洗涤。

不可放在暖气片上烘烤，以防帽壳变形。

（二）呼吸防护呼吸护具是预防尘肺和职业病的重要护品，防御缺氧空气和尘毒等有害物质吸入呼吸道的防护具。

按用途分为防尘、防毒、供氧三类，按作用原理分为过滤式、隔绝式两类。

1、过滤式呼吸防护用品过滤式呼吸防护用品是依据过滤吸收的原理，利用过滤材料滤除空气中的有毒、有害物质，将受污染空气转变为清洁空气供人员呼吸的一类呼吸防护用品。

如防尘口罩、防毒口罩和过滤式防毒面具。

2、隔绝式呼吸防护用品隔绝式呼吸防护用品是依据隔绝的原理，使人员呼吸器官、眼睛和面部与外界受污染空气隔绝，依靠自身携带的气源或靠导气管引入受污染环境以外的洁净空气为气源供气，保障人员正常呼吸和呼吸防护用品，也称为隔绝式防毒面具、生氧式防毒面具、长管呼吸器及潜水面具等。

5.6 泡沫产生装置的安装5.6.1 低倍数泡沫产生器的安装应符合下列规定：1 液上喷射的泡沫产生器应根据产生器类型安装，并应符合设计要求。

检查数量：全数检查。

检查方法：观察检查。

2 水溶性液体储罐内泡沫溜槽的安装应沿罐壁内侧螺旋下降到距罐底 1.0～1.5m 处，溜槽与罐底平面夹角宜为30°～45°；泡沫降落槽应垂直安装，其垂直度允许偏差为降落槽高度的5‰，且不得超过30 mm ，坐标允许偏差为25 mm ，标高允许偏差为±20mm。

检查数量：按安装总数的10％，但不得少于 1 个。

检查方法：用拉线、吊线、量角器和尺量检查。

3 液下及半液下喷射的高背压泡沫产生器应水平安装在防火堤外的泡沫混合液管道上。

检查数量：全数检查。

检查方法：观察检查。

4 在高背压泡沫产生器进口侧设置的压力表接口应竖直安装；其出口侧设置的压力表、背压调节阀和泡沫取样口的安装尺寸应符合设计要求，环境温度为0℃及以下的地区，背压调节阀和泡沫取样口上的控制阀应选用钢质阀门。

检查数量：按安装总数的10％抽查，且不得少于 1 个储罐的安装数量。

检查方法：尺量和观察检查。

5 液下喷射泡沫产生器或泡沫导流罩沿罐周均匀布置时，其间距偏差不宜大于100mm。

检查数量：按间距总数的10％，且不得少于 1 个储罐的数量。

检查方法：用拉线和尺量检查。

6 外浮顶储罐泡沫喷射口设置在浮顶上时，泡沫混合液支管应固定在支架上，泡沫喷射口T 型管应水平安装，伸入泡沫堰板后应向下倾斜角度应符合设计要求。

检查数量：按安装总数的10％，且不得少于 1 个储罐的安装数量。

检查方法：用水平尺、量角器和尺量检查。

7 外浮顶储罐泡沫喷射口设置在罐壁顶部、密封或挡雨板上方或金属挡雨板的下部时，泡沫堰板的高度及与罐壁的间距应符合设计要求。

检查数量：按储罐总数的10％检查，且不得少于 1 个储罐。

检查方法：尺量检查。

8 泡沫堰板的最低部位设置排水孔的数量和尺寸应符合设计要求，并应沿泡沫堰板周长均布，其间距偏差不宜大于20mm 。

泡沫产生器一. 概述液上喷射泡沫产生器装置（以下简称泡沫产生器）是将比例混合装置产生的泡沫混合液与吸入的空气混合、发泡产生泡沫，并将泡沫喷洒到燃烧液体表面，形成泡沫层、隔绝空气、吸收热量，从而把火扑灭的装置。

一般用于扑救A 、B 类火灾，主要用于扑救油类火灾 。

液上泡沫产生器根据结构与形式可分为横式和立式两种，代号分别为PC 和PCL 。

二. 泡沫产生器的性能参数及结构参数1. 泡沫产生器的性能参数注：在不同工作压力下的流量特性系数K 可按下式计算：PQ K 10式中：Q ——泡沫产生器流量特性系数：L/min P ——泡沫产生器进口压力：MPa2. 横式泡沫产生器的结构参数横式泡沫产生器由壳体、焊接法兰、连接法兰、导板及喷管组（由用户自配，亦可订购）等五部分组成。

具体结构、参数如下：图13.立式泡沫产生器的结构参数立式泡沫产生器由泡沫发生器、缓冲器、导流罩及管道组等四部分组成。

具体结构、参数如下：图2三. 泡沫产生器的安装安装泡沫产生器时，在储罐壁上开孔时应保证储罐顶部要留有足够的空间，储存液体的液面要低于产生器出口，以免影响泡沫质量及泡沫层的形成，并防止液体从产生器出口流出。

1. 横式泡沫产生器应水平安装在储罐壁上部，不宜安装在储罐的顶部。

为保证泡沫产生器能从储罐外安装，在储罐上的开孔位置按下图及表所规定的位置尺寸安装罐液面线液面线PC4和PC8储罐开孔示意图 PC16和PC24储罐开孔示意图图3产生器安装在直径较小的储罐壁上连接法兰平面与储罐壁圆弧面连接处密封有困难时或PC4的导板组安装有困难时可采用直接将连接法兰焊接在储罐壁上的办法。

2.立式泡沫产生器的发生器应垂直安装在储罐壁的下部，缓冲器安装在储罐的上部，泡沫产生器的具体安装方式、安装尺寸见下图及表。

在泡沫产生器下应设有支架，以保证产生器安装牢固。

由于火灾时可能发生破坏或变形而导致泡沫发生器或管道受损，为了保证这种损坏不致于影响系统的工作，应在产生器进口管道的适当位置安装一段软管或采用其它防护措施。

系列空气泡沫产生器成都捷晟制造有限责任公司PCL系列空气泡沫产生器一、前言液上喷射泡沫灭火系统（以下简称泡沫系统），是将泡沫喷入燃烧液体表面形成泡沫层或一层膜的低倍数泡沫灭火系统。

液上喷射空气泡沫产生器（以下简称产生器），是泡沫系统中产生和喷射泡沫的关键消防设备。

二、技术参数产生器进口压力范围是Ｐ：0.3~0.6MPa,混合液流量Q：Q=K·√P （Q：L/S、Ｐ：ＭＰａ）产生器适合配用：３％和６％各种类型泡沫液。

三、结构结构图如下：图1 产生器结构图１、挡板：安装于罐壁内，使泡沫能沿储罐内壁流淌到燃烧液面上。

２、壳体（其中包括密封玻璃）：用于确定混合液流量大小、吸进空气产生泡沫。

３、喷管（用户自制）：用于连接储罐壁与泡沫产生器。

图2 喷管组结构图（用户现场自制）支架防爆堤图3 安装图示意图1．连接法兰 2.喷管 3. 罐壁喷管组结构参数(见图2)４、产生器进口端（用户自制件）：系统管网与壳体相连接件，法兰连接。

四、安装１、由壳体、喷管组（自制）、导板组等构成的立式产生器，是固定安装在甲、乙、丙类液体储罐上部使用的液上喷射泡沫设备。

２、产生器应垂直安装在储罐壁上部，不宜安装在储罐顶部。

安装时导板组上的罩板朝下，不宜侧装。

用于外浮顶储罐时，应安装在储罐顶端的泡沫导流罩上。

安装产生器时应先在储罐壁上开孔，储罐上部要留有足够的空间，产生器进口要高于储罐储存液面线一定尺寸，以免影响泡沫质量及泡沫形成，并防止液体从产生器口流出。

（开孔尺寸参见图2）。

３、产生器安装步骤：A：储罐外安装导板组和喷管组步骤（见图５）：a、将M16螺栓穿入（D5）孔内，加上平垫，用螺母压紧。

将导板组拆开，先将上导板从开孔伸入储罐内套在安装导板组的螺栓上并拧紧螺母，固定后，再将下导板伸入储罐内与上导板组装起来拧紧螺母；将M16螺栓与罐壁焊接。

b、将喷管（2）焊接在罐壁上（注意法兰方向）。

B：将壳体与喷管组进行法兰联接；C：将整个产生器通过法兰与系统联接起来。

(长沙龙吟消防泡沫灭火设备系列说明-01006)PF4型高倍数泡沫发生器使用说明书长沙龙吟消防设备有限公司Chang Sha Long Yin Fire-Fighting Equipment Co., LTD（*************）Tel:137****7875一、产品介绍：执行标准：GB20031-2005PF4高倍数泡沫发生器是高倍数泡沫灭火系统的主要设备之一，可以用在固定灭火装置上，也可以用在移动灭火装置上，其特点是发泡量大，适宜扑灭各种不同类型的火灾。

二、工作原理PF4型高倍数泡沫灭火装置主要由贮罐、高倍数泡沫发生器、车/固定架等组成使用时先用水带的一头接在消防车或消防栓的接头上，把水带的另一头接到发生器的进水口上，然后打开消火栓，此时水通过水轮机使风轮转起来，由喷头把混合液喷到发生器的发泡网上，风轮产生的风力把附在发泡网上的泡沫液吹成大量的气泡淹没或覆盖在燃烧物的表面。

利用泡沫遮盖冷却和窒息作用达到灭火目的。

三、主要技术参数四、安装及维护保养1、安装（1）、距离泡沫发生器空气进气口端300cm以内不应有遮挡物。

（2）、在泡沫发生器的发泡网前进1m以内不应有阻碍泡沫喷放的障碍物。

（3）、用在全淹没系统的泡沫发生器，安装高度应高于泡沫设计到达的高度。

（4）、发泡网应面对保护区。

2、维护保养：（1）、经常清洁发泡网，任何时候发泡网上不许有杂物。

（2）、泡沫发生器每经过一次喷射都应用清水冲洗干净。

（3）、泡沫发生器每年检修一次，在检修组装完毕后，用1.0MPa的水压密封试验。

所有零件及连接处都不能有渗漏或明显变形。

（4）、安装好的设备不能随意拆卸，以免损失性能。

五、外形结构图。

一、低倍数泡沫产生器的安装应符合下列规定：1.液上喷射的泡沫产生器应根据产生器类型安装，并应符合设计要求。

2.水溶性液体储罐内泡沫溜槽的安装应沿罐壁内侧螺旋下降到距罐底1.0～1.5m处，溜槽与罐底平面夹角宜为30°～45°;泡沫降落槽应垂直安装，其垂直度允许偏差为降落槽高度的5‰，且不得超过30 mm ，坐标允许偏差为25 mm ，标高允许偏差为±20mm。

3.液下及半液下喷射的高背压泡沫产生器应水平安装在防火堤外的泡沫混合液管道上。

4.在高背压泡沫产生器进口侧设置的压力表接口应竖直安装;其出口侧设置的压力表、背压调节阀和泡沫取样口的安装尺寸应符合设计要求，环境温度为0℃及以下的地区，背压调节阀和泡沫取样口上的控制阀应选用钢质阀门。

5.液下喷射泡沫产生器或泡沫导流罩沿罐周均匀布置时，其间距偏差不宜大于100mm。

6.外浮顶储罐泡沫喷射口设置在浮顶上时，泡沫混合液支管应固定在支架上，泡沫喷射口T 型管应水平安装，伸入泡沫堰板后应向下倾斜角度应符合设计要求。

7.外浮顶储罐泡沫喷射口设置在罐壁顶部、密封或挡雨板上方或金属挡雨板的下部时，泡沫堰板的高度及与罐壁的间距应符合设计要求。

8.泡沫堰板的最低部位设置排水孔的数量和尺寸应符合设计要求，并应沿泡沫堰板周长均布，其间距偏差不宜大于20mm 。

9.单、双盘式内浮顶储罐泡沫堰板的高度及与罐壁的间距应符合设计要求。

10.当一个储罐所需的高背压泡沫产生器并联安装时，应将其并列固定在支架上，且应符合本条第3 款和第4 款的有关规定。

11.半液下泡沫喷射装置应整体安装在泡沫管道进入储罐处设置的钢质明杆闸阀与止回阀之间的水平管道上，并应采用扩张器(伸缩器)或金属软管与止回阀连接，安装时不应拆卸和损坏密封膜及其附件。

二、中倍数泡沫发生器的安装应符合设计要求，安装时不得损坏或随意拆卸附件。

三、高倍数泡沫发生器的安装应符合下列规定：1.高倍数泡沫发生器的安装应符合设计要求。
