泡沫产生器

一、PC产生器安装示意图
图1 产生器结构图
1、导流板组
2、喷管组（用户自制）
3、壳体组
说明：
1、壳体组（其中包括喷嘴、密封玻璃等）：用于确定混合液量大小、吸进空气产生泡沫。

2、导流板组：安装于罐体内，使泡沫能沿储罐内壁流淌到燃烧液面上。

3、喷管组（用户自制件）：将泡沫由壳体传送至罐壁内；（参考图2其中焊接法兰3、连接
垫片由厂家提供，其余用户现场自制）。

图1喷管组结构图（用户现场自制）
1、*喷管弯头（1.5D）
2、*长喷管
3、PN0.6MPa板式平焊钢制管法兰(HG20593-97)
4、垫片
5、*PN0.6MPa螺纹钢制管法兰(HG20598-97)
6、*垫片
7、*PN0.6MPa板式平焊
钢制管法兰(HG20593-97) 8、喷口弯头(1.5D) 9、*进口管（带*号为用户自备）
4、产生器进口端（用户自制件）：系统管网与壳体相连接件，内锥螺纹直通管接头连接；可用螺纹弯头与管道连接（制作尺寸以产品说明书作为参考）。

泸州中远物流有限公司
酒
罐
空
气
泡
沫
发
生
器
检
查
表
酒罐空气泡沫产生器定期检查作业指导书
一、目的
为确保酒罐空气泡沫产生器的性能达到正常使用的目的，保证酒罐发生事故事能将泡沫顺利打入酒罐，同时保证酒罐库区的安全生产，特制定此作业指导书。

二、适用范围
公司酒库（含南、北区）所有酒罐空气泡沫产生器检查作业。

三、内容
1.作业周期：酒罐空气泡沫产生器检查为每年一次。

2.作业要求:
（1）、可是零部件是否齐全；
（2）、密封玻璃是否完好；
（3）、各法兰上的紧固螺钉是否齐全且拧紧；
（4）、喷嘴是否有堵塞；
酒罐空气泡沫产生器定期检查表
检查人：检查时间：。

低倍数空气泡沫产生器的结构和原理一、组成结构泡沫产生器主要由壳体组，泡沫喷管组和导流板三个部分组成1、壳体组（其中包括喷嘴、密封玻璃等）：用于确定混合液量大小、吸进空气产生泡沫。

2、导流板组：安装于罐体内，使泡沫能沿储罐内壁流淌到燃烧液面上。

3、喷管组（用户自制件）：将泡沫由壳体传送至罐壁内；（参考图2其中焊接法兰3、连接垫片由厂家提供，其余用户现场自制）。

图2 喷管组结构图（用户现场自制）1、弯头*2、长喷管*3、焊接法兰4、垫片 5连接法兰 6、垫片 7、进口法兰 8、进口管 * （带*号为用户自备）可用螺纹弯头与管道连接（制作尺寸以产品说明书作为参考）。

二、工作原理当泡沫混合液流过产生器喷嘴时，形成扩散的雾化射流，在其周围产生负压，从而吸入大量空气形成空气泡沫。

空气泡沫通过泡沫喷管和导流板输入储罐内，沿罐壁淌下，平稳地覆盖在燃烧液面上，进行灭火。

总体结构图如下：1、导流板组2、喷管组（用户自制）3、壳体组三、使用说明1、泡沫液产生器进口标定工作压力为0.5MPa，也可以在0.3~0.5MPa压力范围内使用，但混合液量和泡沫液量相应变化。

2、消防泵供水系统，可以配套使用压力式空气泡沫比例混合装置或换泵式比例混合器向产生器输送空气泡沫混合液。

3、本产品器适用配用3%型和6%型各种类型泡沫液。

4、为防止易燃液体储罐内空气蒸发外泄，壳体出口端口必须安装密封玻璃，该玻璃一面刻有易碎裂痕，混合液流压力在0.1~0.2MPa时即可冲碎。

有易碎裂痕的一面应朝喷出口方向安装。

5、导流板安装在储罐内壁上，保证泡沫液沿罐壁淌下，均匀地覆盖在燃烧液面上，以提高灭火效果。

6、泡沫产生器进口管孔径不得小于R所规定的尺寸。

（图1）山东东岳起重消防设备有限公司（东岳消防）专业生产工业、国防、民用消防设备和器材。

产品通过了ISO9001质量管理体系认证，通过了公安部消防产品合格评定中心认证，取得了“3C”证书。

本公司系中国消防产品协会会员单位和大省（市）自治区消防协会的会员单位。

泡沫产生器一. 概述液上喷射泡沫产生器装置（以下简称泡沫产生器）是将比例混合装置产生的泡沫混合液与吸入的空气混合、发泡产生泡沫，并将泡沫喷洒到燃烧液体表面，形成泡沫层、隔绝空气、吸收热量，从而把火扑灭的装置。

一般用于扑救A 、B 类火灾，主要用于扑救油类火灾 。

液上泡沫产生器根据结构与形式可分为横式和立式两种，代号分别为PC 和PCL 。

二. 泡沫产生器的性能参数及结构参数1. 泡沫产生器的性能参数注：在不同工作压力下的流量特性系数K 可按下式计算：PQ K 10式中：Q ——泡沫产生器流量特性系数：L/min P ——泡沫产生器进口压力：MPa2. 横式泡沫产生器的结构参数横式泡沫产生器由壳体、焊接法兰、连接法兰、导板及喷管组（由用户自配，亦可订购）等五部分组成。

具体结构、参数如下：图13.立式泡沫产生器的结构参数立式泡沫产生器由泡沫发生器、缓冲器、导流罩及管道组等四部分组成。

具体结构、参数如下：图2三. 泡沫产生器的安装安装泡沫产生器时，在储罐壁上开孔时应保证储罐顶部要留有足够的空间，储存液体的液面要低于产生器出口，以免影响泡沫质量及泡沫层的形成，并防止液体从产生器出口流出。

1. 横式泡沫产生器应水平安装在储罐壁上部，不宜安装在储罐的顶部。

为保证泡沫产生器能从储罐外安装，在储罐上的开孔位置按下图及表所规定的位置尺寸安装罐液面线液面线PC4和PC8储罐开孔示意图 PC16和PC24储罐开孔示意图图3产生器安装在直径较小的储罐壁上连接法兰平面与储罐壁圆弧面连接处密封有困难时或PC4的导板组安装有困难时可采用直接将连接法兰焊接在储罐壁上的办法。

2.立式泡沫产生器的发生器应垂直安装在储罐壁的下部，缓冲器安装在储罐的上部，泡沫产生器的具体安装方式、安装尺寸见下图及表。

在泡沫产生器下应设有支架，以保证产生器安装牢固。

由于火灾时可能发生破坏或变形而导致泡沫发生器或管道受损，为了保证这种损坏不致于影响系统的工作，应在产生器进口管道的适当位置安装一段软管或采用其它防护措施。

泡沫产生器工作原理
泡沫产生器是一种自动消防设备，主要用于在有泡沫灭火系统的建筑物中，通过控制泡沫液的流量，使其达到灭火的目的。

泡沫产生器通常由泵体、密封圈、压盖、流量计和阀门等组成。

工作时，在压力作用下，将储液罐内的液体通过过滤器、压力表、流量计和阀门等部件输送到泡沫产生器内，在泵体内形成一定数量的泡沫，经连接管进入消防水泵。

消防水泵将压力水送入储液罐和管网。

由于消防水泵出口压力比储液罐外压力高，因此消防泵将储存在储液罐中的液体吸出，并通过连接管进入储液罐。

当储有一定数量的液体时，消防泵将泵出的压力水经过过滤器、压力表和阀门等部件输送到泵体中的泡沫液进口。

当消防水泵停止工作时，压力表指针下降，但流量计指针仍在上升，这时通过连接管进入泵体的液体仍能继续被吸入到泡沫液中。

由于流量计中的液位高度是由流量计出口处管道上的浮子高度确定的，因此当浮子上升时，流量计出口端所接的压力表所显示出的压力就会上升。

—— 1 —1 —。

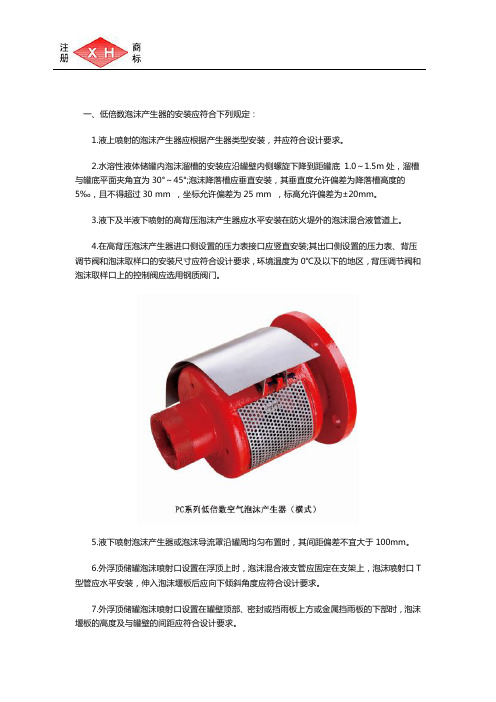

一、低倍数泡沫产生器的安装应符合下列规定：1.液上喷射的泡沫产生器应根据产生器类型安装，并应符合设计要求。

2.水溶性液体储罐内泡沫溜槽的安装应沿罐壁内侧螺旋下降到距罐底1.0～1.5m处，溜槽与罐底平面夹角宜为30°～45°;泡沫降落槽应垂直安装，其垂直度允许偏差为降落槽高度的5‰，且不得超过30 mm ，坐标允许偏差为25 mm ，标高允许偏差为±20mm。

3.液下及半液下喷射的高背压泡沫产生器应水平安装在防火堤外的泡沫混合液管道上。

4.在高背压泡沫产生器进口侧设置的压力表接口应竖直安装;其出口侧设置的压力表、背压调节阀和泡沫取样口的安装尺寸应符合设计要求，环境温度为0℃及以下的地区，背压调节阀和泡沫取样口上的控制阀应选用钢质阀门。

5.液下喷射泡沫产生器或泡沫导流罩沿罐周均匀布置时，其间距偏差不宜大于100mm。

6.外浮顶储罐泡沫喷射口设置在浮顶上时，泡沫混合液支管应固定在支架上，泡沫喷射口T 型管应水平安装，伸入泡沫堰板后应向下倾斜角度应符合设计要求。

7.外浮顶储罐泡沫喷射口设置在罐壁顶部、密封或挡雨板上方或金属挡雨板的下部时，泡沫堰板的高度及与罐壁的间距应符合设计要求。

8.泡沫堰板的最低部位设置排水孔的数量和尺寸应符合设计要求，并应沿泡沫堰板周长均布，其间距偏差不宜大于20mm 。

9.单、双盘式内浮顶储罐泡沫堰板的高度及与罐壁的间距应符合设计要求。

10.当一个储罐所需的高背压泡沫产生器并联安装时，应将其并列固定在支架上，且应符合本条第3 款和第4 款的有关规定。

11.半液下泡沫喷射装置应整体安装在泡沫管道进入储罐处设置的钢质明杆闸阀与止回阀之间的水平管道上，并应采用扩张器(伸缩器)或金属软管与止回阀连接，安装时不应拆卸和损坏密封膜及其附件。

二、中倍数泡沫发生器的安装应符合设计要求，安装时不得损坏或随意拆卸附件。

三、高倍数泡沫发生器的安装应符合下列规定：1.高倍数泡沫发生器的安装应符合设计要求。

泡沫产生器，又称空气泡沫产生器、泡沫发生器、泡沫产生器，是一种固定安装在油罐上，产生和喷射空气泡沫的灭火设备。

当泡沫消防车固定消防泵供给的泡沫混合液流，经输送管道通过产生器时，形成空气泡沫，扑灭油类火灾。

供货时其喷管组只包括法兰、垫片、紧固件等，而喷管、弯头由用户自购并自行加工配制成喷管组。

产生器应水平安装在储罐壁上部，不宜安装在储罐顶部。

安装时罩板朝下，不宜侧装。

用于外浮顶储罐时，应安装在储罐顶端的泡沫导流罩上。

安装产生器时在储罐壁的开孔，应保证储罐上部要保留有足够的空间，储存液体的液面要低于产生器进口，应在储存液面线以下，以免影响泡沫质量及泡沫形成，并防止液体从产生器口流出。

技术参数泡沫产生器一般有四种型号：PC-4，PC-8，PC-16，PC-24。

1、具体技术参数如下：①型号PC-4：工作压力为0.5MPa时，混全液为4升/秒，泡沫发生量为25升②型号PC-8：工作压力为0.5MPa时，混全液为8升/秒，泡沫发生量为50升③型号PC-16：工作压力为0.5MPa时，混全液为16升/秒，泡沫发生量为100升④型号PC-24：工作压力为0.5MPa时，混全液为24升/秒，泡沫发生量为150升2、工作压力范围0.2-0.5MPa。

3、玻璃片在0.1-0.2MPa压力下被冲破。

主要性能表1结构原理泡沫产生器主要由壳体组、泡沫喷管组和导板组三个部份构成。

当泡沫混合液流过产生器喷咀时，形成扩散的雾化射流，在其周围产生负压，从而吸入大量空气形成空气泡沫，空气泡沫通过泡沫喷管和导板输入贮罐内，沿罐壁淌下，平稳地复盖在燃烧液面上。

表2 尺寸及重量注：重量中不包括用户自行配制的管和弯头重量。

表3 泡沫喷管组用户自配件尺寸参考表表4 密封玻璃尺寸表使用说明1、空气泡沫产生器进口标定工作压力为0.5Mpa，也可以在0.3—0.5Mp a压力范围内使用，但混合量和泡沫量相应变化。

2、从水泵上要配有PH32、PH64型空气泡沫混合器按比例输送空气泡沫液。

PCL系列低倍数泡沫产生器一、前言1、液上喷射泡沫灭火系统（以下简称泡沫系统），是将泡沫喷入燃烧液体表面形成泡沫层或一层膜的低倍数泡沫灭火系统。

2、PCL系列低倍数泡沫产生器，是泡沫系统中产生和喷射泡沫的关键消防设备。

3、PCL系列低倍数泡沫产生器主要用于甲、乙、丙类液体储罐火灾的扑救，它固定安装于储罐壁上，具有使用安全，安装维护方便，使用成本低的特点。

二、技术参数PCL系列低倍数泡沫产生器具有使用压力范围广，喷射稳定，发泡倍数高的特点，可使用蛋白、氟蛋白、水成膜、成膜氟蛋白等多种泡沫药剂，可用于扑救非水溶性和水溶性液体的液上喷射泡沫灭火系统。

主要技术参数见表一：三、结构：PCL系列低倍数泡沫产生器具有结构简单，安装方便的特点。

产生器主要部件均安装在储罐外壁，作业人员可以再储罐外完成整个安装工作，不必进入罐体内部，免去了在罐内搭高架的麻烦。

主要外形尺寸见表二，主要结构见图1：图1 产生器结构图图2 PCL低倍数泡沫产生器固定顶储罐系统示意图四、安装1、PCL系列低倍数泡沫产生器主体由本体、进口法兰（用户自备）、出口法兰组成，是固定安装在甲、乙、丙类液体储罐上部使用的液上喷射型泡沫灭火设备。

2、产生器应垂直安装在储罐壁上部，不宜安装在储罐顶部。

3、安装时泡沫导流罩开口朝下，不宜侧装。

用于外浮顶储罐时，应安装在储罐顶端的泡沫导流罩上。

4、安装产生器时应先在储罐壁上开孔，开口中心距储罐边缘顶部不应小于600mm，产生器进口要高于储罐储存液面线一定尺寸，以免影响泡沫质量及泡沫形成，并防止液体从产生器口流出。

5、产生器安装步骤：A、步骤一：先在储罐外壁适当位置（开孔位置参见图3）开孔（开孔尺寸参见表3）；步骤二：将出口法兰焊接在开孔处（注意法兰孔位置），焊接时法兰和罐壁应完全密封：步骤三：用产品自带的螺栓和法兰胶垫将本体与出口法兰进行联接。

B、将泡沫混合液进液管道安装到本体合适位置，焊接进口法兰（用户自备）；将进口法兰（用户自备）和本体联接。

(长沙龙吟消防泡沫设备系列说明-01007)PC型低倍数泡沫产生器使用说明书长沙龙吟消防设备有限公司Chang Sha Long Yin Fire-Fighting Equipment Co., LTD（1）Tel: （）PC 系列低倍数泡沫产生器产生器进口压力范围是P ：～混合液流量Q ： Q=K ·√P(Q:L/s 、P:MPa) 产生器适合配用： 3%和6%各种类型泡沫液三、 结构结构图如下：图1 产生器结构图1、导板组2、喷管组（用户自制）3、壳体组2、喷管组（用户自制件）：将泡沫由壳体传送至罐壁内；（参考图2其中焊接法兰3、连接法兰6、喷口法兰8、垫片由厂家提供。

其余用户现场自制）。

3、壳体（其中包括喷嘴、密封玻璃等）：用于确定混合液流量大小、吸进空气产生泡沫。

图2 喷管组结构图（用户现场自制）1.*弯头2.*长喷管3.焊接法兰4.垫片5.垫片6.连接法兰7.垫片8.喷口法兰9.*出口管（*号为用户自备）喷管组结构参数（见图2）通用螺纹弯头与管道连接（制作尺寸可以以图6作参考）。

四、安装1、由壳体、喷管组（自制）、导板组等构成的横式产生器，是固定安装在甲、乙、丙类液体储罐上部使用的液上喷射泡沫设备。

2、产生器应水平安装在储罐壁上部，不宜安装在储罐顶部。

安装时导板组上的罩板朝下，不宜侧装。

用于外浮顶储罐时，应安装在储罐顶端的泡沫导流罩上。

安装产生器时应先在储罐壁上开孔，储罐上部要留有足够的空间，产生器进口要高于储罐存液面线一定尺寸，以免影响泡沫质量及泡沫形成，并防止液体从产生器口流出（开孔尺寸参见图3）。

图3 储罐壁上开孔图3a、储罐外安装导板组和喷管组步骤（见图5）:①将垫片（3）及连接法兰（4）用螺栓（5）和螺母（1）先固定在储罐壁（2）上。

②将导板组拆开，先将上导板（8）从开孔伸入储罐内套在安装导板组的螺栓（5）上并拧紧螺母（9）固定后，再将下导板（6）伸入储罐内与上导板组装起来拧紧螺母（7）。
