空气泡沫产生器

一、PC产生器安装示意图
图1 产生器结构图
1、导流板组
2、喷管组（用户自制）
3、壳体组
说明：
1、壳体组（其中包括喷嘴、密封玻璃等）：用于确定混合液量大小、吸进空气产生泡沫。

2、导流板组：安装于罐体内，使泡沫能沿储罐内壁流淌到燃烧液面上。

3、喷管组（用户自制件）：将泡沫由壳体传送至罐壁内；（参考图2其中焊接法兰3、连接
垫片由厂家提供，其余用户现场自制）。

图1喷管组结构图（用户现场自制）
1、*喷管弯头（1.5D）
2、*长喷管
3、PN0.6MPa板式平焊钢制管法兰(HG20593-97)
4、垫片
5、*PN0.6MPa螺纹钢制管法兰(HG20598-97)
6、*垫片
7、*PN0.6MPa板式平焊
钢制管法兰(HG20593-97) 8、喷口弯头(1.5D) 9、*进口管（带*号为用户自备）
4、产生器进口端（用户自制件）：系统管网与壳体相连接件，内锥螺纹直通管接头连接；可用螺纹弯头与管道连接（制作尺寸以产品说明书作为参考）。

制作泡沫发射器的原理
泡沫发射器的原理是基于物理原理和化学原理。

以下是一个简单的制作泡沫发射器的原理：
1. 物理原理：泡沫发射器利用压缩空气或液体的力量，将液体和空气混合形成泡沫，然后将泡沫喷射出来。

压缩空气或液体通过喷嘴产生速度和压力，使得液体能够形成泡沫并被喷射出来。

2. 化学原理：制作泡沫发射器时，需要使用一种泡沫剂。

泡沫剂中的化学物质可以增加液体的黏性和表面张力，使得液体能够更容易形成泡沫。

常见的泡沫剂包括洗涤剂、肥皂水、甘油等。

制作泡沫发射器的步骤如下：
1. 准备一个容器作为泡沫液的储存器。

2. 在容器中加入适量的水，并加入适量的泡沫剂（如洗涤剂）。

3. 将容器密封，并摇晃均匀，使水和泡沫剂充分混合。

4. 准备一个喷嘴，可以是一个小塑料管或喷雾瓶的喷头。

5. 将喷嘴连接到容器的出口。

6. 喷射器的出口可以通过手动或压缩空气的力量来产生压力，将泡沫喷射出来。

请注意，制作泡沫发射器时应注意安全。

确保使用的化学物质安全无害，并在使用过程中避免直接接触眼睛或口腔。

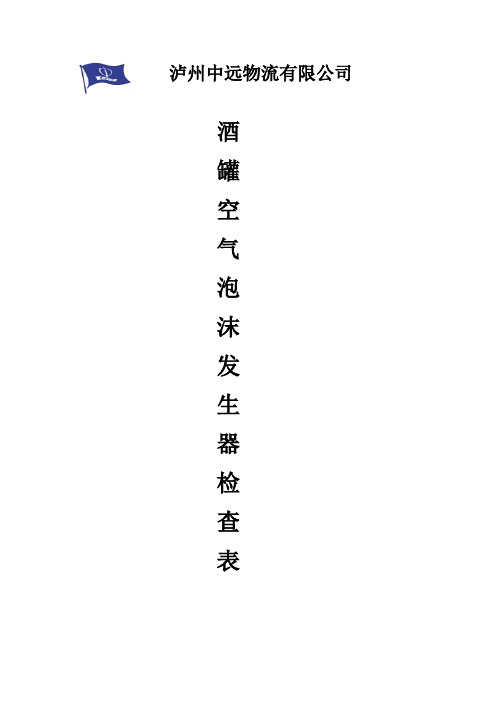

泸州中远物流有限公司
酒
罐
空
气
泡
沫
发
生
器
检
查
表
酒罐空气泡沫产生器定期检查作业指导书
一、目的
为确保酒罐空气泡沫产生器的性能达到正常使用的目的，保证酒罐发生事故事能将泡沫顺利打入酒罐，同时保证酒罐库区的安全生产，特制定此作业指导书。

二、适用范围
公司酒库（含南、北区）所有酒罐空气泡沫产生器检查作业。

三、内容
1.作业周期：酒罐空气泡沫产生器检查为每年一次。

2.作业要求:
（1）、可是零部件是否齐全；
（2）、密封玻璃是否完好；
（3）、各法兰上的紧固螺钉是否齐全且拧紧；
（4）、喷嘴是否有堵塞；
酒罐空气泡沫产生器定期检查表
检查人：检查时间：。

泡沫产生器执行标准
泡沫产生器的执行标准主要有GB20031-2005，这是液上喷射泡沫灭火系统的执行标准。

液上喷射泡沫灭火系统是将泡沫喷入燃烧液体表面形成泡沫层或一层膜的低倍数泡沫灭火系统。

其中，泡沫产生器是泡沫系统中产生和喷射泡沫的关键消防设备。

泡沫产生器应符合以下规定：
1. 固定顶储罐、内浮顶储罐应选用立式泡沫产生器；外浮顶储罐宜选用与泡沫导流罩匹配的立式泡沫产生器，并不得设置密封玻璃，当采用横式泡沫产生器时，其吸气口应为圆形。

2. 泡沫产生器应根据其应用环境的腐蚀特性，采用碳钢或不锈钢材料制成。

3. 立式泡沫产生器及其附件的公称压力不得低于1.6MPa，与管道应采用法兰连接。

4. 泡沫产生器进口的工作压力应为其额定值±0.1MPa。

5. 泡沫产生器的空气吸入口及露天的泡沫喷射口，应设置防止异物进入的金属网。

以上信息仅供参考，如需了解更多信息，建议咨询专业人士。

泡沫器原理
泡沫器是一种常见的家用电器，用于制作奶泡或者起泡的工具。

它的原理可以简单地描述为通过气体注入和液体搅拌来产生泡沫。

泡沫器通常由一个容器和一个搅拌器组成。

容器用来盛放液体，例如牛奶或者咖啡，搅拌器则通过转动或振动的方式将液体和空气充分混合，形成泡沫。

具体的工作原理是这样的：首先将液体倒入容器中，然后将搅拌器插入其中。

电动泡沫器利用内置的电动马达将搅拌器快速旋转，或者通过压力泵注入气体。

当液体和气体混合时，液体表面的摩擦和气体的压力会形成气泡，这些气泡逐渐聚集并形成稳定的泡沫。

在这个过程中，搅拌器的运动起到了关键的作用。

它能够将液体分子不断振动和撞击，从而产生更多的气泡。

同时，搅拌器也有助于保持泡沫的稳定性，防止其过早破裂。

总的来说，泡沫器的原理是通过搅拌液体和注入气体的方式，将液体分子和气体充分混合，从而产生大量的气泡，形成稳定的泡沫。

这种原理被广泛应用于制作奶泡、奶沫咖啡等饮品，为人们带来丰富的口感和视觉享受。

低倍数空气泡沫产生器的结构和原理一、组成结构泡沫产生器主要由壳体组，泡沫喷管组和导流板三个部分组成1、壳体组（其中包括喷嘴、密封玻璃等）：用于确定混合液量大小、吸进空气产生泡沫。

2、导流板组：安装于罐体内，使泡沫能沿储罐内壁流淌到燃烧液面上。

3、喷管组（用户自制件）：将泡沫由壳体传送至罐壁内；（参考图2其中焊接法兰3、连接垫片由厂家提供，其余用户现场自制）。

图2 喷管组结构图（用户现场自制）1、弯头*2、长喷管*3、焊接法兰4、垫片 5连接法兰 6、垫片 7、进口法兰 8、进口管 * （带*号为用户自备）可用螺纹弯头与管道连接（制作尺寸以产品说明书作为参考）。

二、工作原理当泡沫混合液流过产生器喷嘴时，形成扩散的雾化射流，在其周围产生负压，从而吸入大量空气形成空气泡沫。

空气泡沫通过泡沫喷管和导流板输入储罐内，沿罐壁淌下，平稳地覆盖在燃烧液面上，进行灭火。

总体结构图如下：1、导流板组2、喷管组（用户自制）3、壳体组三、使用说明1、泡沫液产生器进口标定工作压力为0.5MPa，也可以在0.3~0.5MPa压力范围内使用，但混合液量和泡沫液量相应变化。

2、消防泵供水系统，可以配套使用压力式空气泡沫比例混合装置或换泵式比例混合器向产生器输送空气泡沫混合液。

3、本产品器适用配用3%型和6%型各种类型泡沫液。

4、为防止易燃液体储罐内空气蒸发外泄，壳体出口端口必须安装密封玻璃，该玻璃一面刻有易碎裂痕，混合液流压力在0.1~0.2MPa时即可冲碎。

有易碎裂痕的一面应朝喷出口方向安装。

5、导流板安装在储罐内壁上，保证泡沫液沿罐壁淌下，均匀地覆盖在燃烧液面上，以提高灭火效果。

6、泡沫产生器进口管孔径不得小于R所规定的尺寸。

（图1）山东东岳起重消防设备有限公司（东岳消防）专业生产工业、国防、民用消防设备和器材。

产品通过了ISO9001质量管理体系认证，通过了公安部消防产品合格评定中心认证，取得了“3C”证书。

本公司系中国消防产品协会会员单位和大省（市）自治区消防协会的会员单位。

1.泡沫灭火设备系列第一页1.PQ4、8空气泡沫枪产品说明：空气泡沫枪（以下简称枪）是产生和喷射空气泡沫扑救甲、乙、丙类液体火灾或喷射水扑救一般固体物质火灾的手提式消防枪。

2.PC低倍数空气泡沫产生器产品说明液上喷射泡沫灭火系统（简称泡沫系统），是将泡沫喷入燃烧液面形成泡沫层或一层膜的低倍数泡沫灭火系统。

液上喷射空气泡沫产生器（以下简称产生器），是其中产生和喷射泡沫的关键设备。

性能参数：产生器进口压力范围是Ｐ：0.3～0.6MPa混合液流量Q： Q=K²（Q：L/S、P：MPa）3.PF高倍数泡沫发生器产品说明：（一）高倍数泡沫发生器，有混合液水供给，就可以进行灭火。

适用于小空间的全淹没式灭火。

（二）工作原理用0.3～1.0MPa的压力泡沫混合液驱动水轮带动风轮旋转，混合液经过喷头把泡沫混合液以雾状形式喷向发泡网，在网的内表面形成一层薄膜，由风轮吹到网上的风，吹胀成大量的气泡，构成为高倍数泡沫，淹没或覆盖燃烧物体的表面。

利用泡沫的遮断，冷却和窒息作用达到灭火的目的。

在全淹没和局部应用高倍数泡沫灭火系统中，它固定在防护区内,达到灭火的目的。

（三）技术参数1.PY移动式（低倍数）泡沫灭火装置产品说明：本装置采用推车形式，在火灾发生初期时，机动、灵活地推动该装置到灭火现场进行灭火。

本装置可独立作为消防防卫器材，也可配合大型固定式泡沫灭火系统起辅助补救作用。

该移动式泡沫灭火装置可由消防管网或城市供水管网、消防车、手抬消防泵提供压力水源，经负压比例混合器按一定的比例（3%或6%）与泡沫贮罐内的泡沫液形成泡沫混合液，再通过空气泡沫产生器形成泡沫喷出灭火。

性能参数：泡沫液容积：100～500L额定进口压力：0.5-1.0MPa、泡沫混合液额定流量：8或6L/S、混合比例：3或6%、进出口接口：KY65内扣式管牙接口2.PY移动式（低倍数）泡沫灭火装置产品说明（一）该装置用于扑救B类火灾和A，B类混合火灾；既可独立作为消防保护器材，又可以配合大型固定泡沫灭火系统起辅助扑救作用，主要适用于油田、油罐区及炼油厂、石油、化工企业、输油港口、飞机库、汽车库、仓库、加油站等场所。

泡沫产生器一. 概述液上喷射泡沫产生器装置（以下简称泡沫产生器）是将比例混合装置产生的泡沫混合液与吸入的空气混合、发泡产生泡沫，并将泡沫喷洒到燃烧液体表面，形成泡沫层、隔绝空气、吸收热量，从而把火扑灭的装置。

一般用于扑救A 、B 类火灾，主要用于扑救油类火灾 。

液上泡沫产生器根据结构与形式可分为横式和立式两种，代号分别为PC 和PCL 。

二. 泡沫产生器的性能参数及结构参数1. 泡沫产生器的性能参数注：在不同工作压力下的流量特性系数K 可按下式计算：PQ K 10式中：Q ——泡沫产生器流量特性系数：L/min P ——泡沫产生器进口压力：MPa2. 横式泡沫产生器的结构参数横式泡沫产生器由壳体、焊接法兰、连接法兰、导板及喷管组（由用户自配，亦可订购）等五部分组成。

具体结构、参数如下：图13.立式泡沫产生器的结构参数立式泡沫产生器由泡沫发生器、缓冲器、导流罩及管道组等四部分组成。

具体结构、参数如下：图2三. 泡沫产生器的安装安装泡沫产生器时，在储罐壁上开孔时应保证储罐顶部要留有足够的空间，储存液体的液面要低于产生器出口，以免影响泡沫质量及泡沫层的形成，并防止液体从产生器出口流出。

1. 横式泡沫产生器应水平安装在储罐壁上部，不宜安装在储罐的顶部。

为保证泡沫产生器能从储罐外安装，在储罐上的开孔位置按下图及表所规定的位置尺寸安装罐液面线液面线PC4和PC8储罐开孔示意图 PC16和PC24储罐开孔示意图图3产生器安装在直径较小的储罐壁上连接法兰平面与储罐壁圆弧面连接处密封有困难时或PC4的导板组安装有困难时可采用直接将连接法兰焊接在储罐壁上的办法。

2.立式泡沫产生器的发生器应垂直安装在储罐壁的下部，缓冲器安装在储罐的上部，泡沫产生器的具体安装方式、安装尺寸见下图及表。

在泡沫产生器下应设有支架，以保证产生器安装牢固。

由于火灾时可能发生破坏或变形而导致泡沫发生器或管道受损，为了保证这种损坏不致于影响系统的工作，应在产生器进口管道的适当位置安装一段软管或采用其它防护措施。

系列空气泡沫产生器成都捷晟制造有限责任公司PCL系列空气泡沫产生器一、前言液上喷射泡沫灭火系统（以下简称泡沫系统），是将泡沫喷入燃烧液体表面形成泡沫层或一层膜的低倍数泡沫灭火系统。

液上喷射空气泡沫产生器（以下简称产生器），是泡沫系统中产生和喷射泡沫的关键消防设备。

二、技术参数产生器进口压力范围是Ｐ：0.3~0.6MPa,混合液流量Q：Q=K·√P （Q：L/S、Ｐ：ＭＰａ）产生器适合配用：３％和６％各种类型泡沫液。

三、结构结构图如下：图1 产生器结构图１、挡板：安装于罐壁内，使泡沫能沿储罐内壁流淌到燃烧液面上。

２、壳体（其中包括密封玻璃）：用于确定混合液流量大小、吸进空气产生泡沫。

３、喷管（用户自制）：用于连接储罐壁与泡沫产生器。

图2 喷管组结构图（用户现场自制）支架防爆堤图3 安装图示意图1．连接法兰 2.喷管 3. 罐壁喷管组结构参数(见图2)４、产生器进口端（用户自制件）：系统管网与壳体相连接件，法兰连接。

四、安装１、由壳体、喷管组（自制）、导板组等构成的立式产生器，是固定安装在甲、乙、丙类液体储罐上部使用的液上喷射泡沫设备。

２、产生器应垂直安装在储罐壁上部，不宜安装在储罐顶部。

安装时导板组上的罩板朝下，不宜侧装。

用于外浮顶储罐时，应安装在储罐顶端的泡沫导流罩上。

安装产生器时应先在储罐壁上开孔，储罐上部要留有足够的空间，产生器进口要高于储罐储存液面线一定尺寸，以免影响泡沫质量及泡沫形成，并防止液体从产生器口流出。

（开孔尺寸参见图2）。

３、产生器安装步骤：A：储罐外安装导板组和喷管组步骤（见图５）：a、将M16螺栓穿入（D5）孔内，加上平垫，用螺母压紧。

将导板组拆开，先将上导板从开孔伸入储罐内套在安装导板组的螺栓上并拧紧螺母，固定后，再将下导板伸入储罐内与上导板组装起来拧紧螺母；将M16螺栓与罐壁焊接。

b、将喷管（2）焊接在罐壁上（注意法兰方向）。

B：将壳体与喷管组进行法兰联接；C：将整个产生器通过法兰与系统联接起来。
