HND 2115发电机保护测控装置技术使用说明书标准号：Q/HNC.J.04-2005南京河海南自科技有限公司目录1 应用范围 (1)2 装置特点 (1)3 技术参数 (2)3.1 机箱尺寸 (2)3.2 正常工作大气条件 (2)3.3 绝缘性能 (2)3.4 电磁兼容性能 (3)3.5 额定电气参数 (3)3.6 主要技术参数 (4)3.6.1 差动保护 (4)3.6.2 复合电压过电流保护 (5)3.6.3 发电机定子接地保护 (5)3.6.4 发电机转子接地保护 (5)3.6.5 发电机失磁保护 (6)3.6.6 过励磁保护 (6)3.6.7 发电机转子表层负序过负荷保护 (6)3.6.8 发电机电压保护 (7)3.6.9 发电机频率保护 (7)3.6.10 发电机定子过负荷保护 (7)3.6.11 发电机功率保护 (7)3.6.12 非电量保护 (8)3.6.13 发电机匝间保护* (8)3.6.14 低阻抗保护* (8)3.6.15 发电机失步保护* (9)3.7 输出接点容量 (9)4 装置说明 (9)4.1 硬件方案 (9)4.2 通道配置 (10)4.3 面板和机箱设计 (11)5 主要保护功能 (11)5.1 差动速断及比率差动保护性能 (11)5.2 复合电压过流保护 (12)5.3 定子接地保护 (13)5.4 转子接地保护 (14)5.5 失磁保护 (15)5.6 过励磁保护 (17)5.7 发电机转子表层负序过负荷保护 (17)5.8 过压、欠压保护 (18)5.9 过频、欠频保护 (19)5.10 定子过负荷保护 (19)5.11 逆功率保护 (20)5.12 发电机匝间短路保护* (21)5.12.1 发电机高灵敏横差保护 (21)5.12.2 纵向零序电压保护 (21)6 HND2115发电机保护装置定值单 (21)6.1 发电机参数 (21)6.2 保护功能配置 (22)6.3 发电机保护定值清单 (22)6.3.1 发电机差动保护定值 (22)6.3.2 复合电压过流保护定值 (22)6.3.3 发电机定子接地保护定值 (23)6.3.4 发电机转子接地保护定值 (23)6.3.5 发电机失磁保护定值 (24)6.3.6 发电机过励磁保护定值 (24)6.3.7 发电机转子表层负序过负荷保护定值 (25)6.3.8 发电机电压保护定值 (25)6.3.9 发电机频率保护定值 (26)6.3.10 发电机定子过负荷保护定值 (26)6.3.11 发电机功率保护定值 (27)6.3.12 延时非电量保护定值 (27)6.3.13 发电机匝间保护定值 (27)6.3.14 阻抗保护定值 (28)6.3.15 发电机失步保护定值 (28)8 HND2115装置端子图及说明 (29)8.1 外形尺寸和开孔图 (29)8.2 装置背板端子说明 (29)8.2.1 HND2115端子的布置图 (29)8.2.2 背板端子说明 (31)附录1 (33)1.装置定货说明 (33)2.装置接线图 (34)2HND2115系列发电机变压器保护装置1 应用范围HND2115系列发电机保护装置适用于中、小型水轮发电机、汽轮发电机、燃汽轮发电机等类型的发电机。
目录一、产品简介 (1)1.1产品型号命名规则 (1)1.2功能代号命名规则 (1)1.3产品铭牌 (3)1.4产品外观 (4)1.5技术规范 (8)1.6产品设计执行标准 (10)1.7安全事项 (10)1.8注意事项 (12)1.9日常检查和保养 (14)二、控制面板介绍 (15)2.1控制面板概述 (15)2.2控制面板及安装支架结构尺寸 (16)2.3控制面板操作说明 (18)2.4参数设置方法 (18)2.5功能码区内与区间的切换方法 (19)2.6面板显示内容介绍 (20)三、安装接线 (21)3.1外围接线图 (21)3.2变频器安装 (23)3.3接线 (23)3.4控制端子功能简介 (26)3.5主回路的电压、电流和功率的测量方法 (30)3.6功率回路推荐配线 (32)3.7保护导体（地线）的截面积 (32)3.8总体接线示意图 (33)3.9传导和辐射干扰对策 (34)四、简易操作与运行指南 (40)4.1产品基本知识 (40)4.2简易操作指南 (41)4.3基本控制运行指南 (44)五、功能参数 (50)5.1基本参数 (50)5.2运行控制 (60)5.3多功能输入输出端子 (69)5.4模拟量输入输出 (78)5.5多段速度控制 (84)5.6辅助功能 (89)5.7故障与保护 (94)5.8电机参数 (99)5.9通讯参数 (104)5.10PID参数 (105)5.11转矩控制参数区 (111)附录1 常见故障处理 (114)附录2 产品一览表及结构型式一览表 (118)附录3 制动电阻推荐选型表 (122)附录4 通讯手册 (123)附录5 供水系统参考连线图 (135)附录6 功能码速查表 (138)附录7 输入滤波器型号及尺寸 (169)升级记录: (174)敬告用户: (175)产 品 简 介一、产品简介本使用手册简要介绍了E800系列变频器的安装接线、参数设定及操作使用的有关事项，务请妥善保管。
WFB-820C微机发电机保护装置技术及使用说明书（Version 1.00）许继电气股份有限公司XJ ELECTRIC CO.,LTD.WFB-820C微机发电机保护装置WFB-820C系列微机发电机保护测控装置是许继最新推出的C系列产品之一，它是许继秉承数十年来在电力系统二次设备制造领域的成功经验，为用户提供的具有高品质、高性价比的保护测控一体化装置。
WFB-820C系列微机发电机保护测控装置主要应用于100MW 及以下的小型发电机，完成发电机的保护和测控功能。
WFB-821C装置实现发电机差动、横差等主保护功能，WFB-822C装置实现发电机的异常、后备、非电量保护及测量、控制功能，可满足主保护、后备保护和异常保护合理分开且相互独立的配置要求，可配合电厂自动化系统完成相应的自动化功能。
✧许继独立产权的“VLD”可视化工具，软件可靠性高。
✧具备离线的逻辑仿真功能，可实现事故分析“透明化”。
✧装置采用全封闭机箱，强弱电严格分开，抗干扰能力强，硬件回路的全面自检。
✧配置2个以太网口，支持IEC 61850通讯规约。
✧对时方式支持SNTP对时、B码对时、GPS脉冲对时。
✧完善的事件保护处理，可存储最新200条事件报告记录，200条动作报告记录，可记录100个周波的电流电压。
✧友好的人机界面，全中文类Windows菜单模式，结构清晰，使用方便。
✧保护功能配置齐全，可通过配置工具实现保护功能的选配，满足客户的个性化需求。
感谢您使用许继电气股份有限公司的产品。
为了安全、正确、高效地使用本装置，请您务必注意以下重要提示：本说明书仅适用于WFB-820C微机发电机保护装置。
请仔细阅读本说明书，并按照说明书的规定调整、测试和操作。
如有随机资料，请以随机资料为准。
为防止装置损坏，严禁带电插拔装置各插件、触摸印制电路板上的芯片和器件。
请使用合格的测试仪器和设备对装置进行试验和检测。
装置如出现异常或需要维修，请及时与公司服务热线联系。

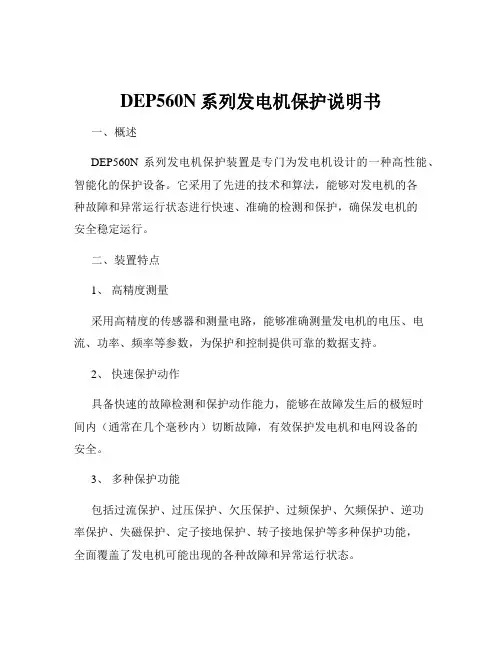

DEP560N系列发电机保护说明书一、概述DEP560N 系列发电机保护装置是专门为发电机设计的一种高性能、智能化的保护设备。
它采用了先进的技术和算法，能够对发电机的各种故障和异常运行状态进行快速、准确的检测和保护，确保发电机的安全稳定运行。
二、装置特点1、高精度测量采用高精度的传感器和测量电路，能够准确测量发电机的电压、电流、功率、频率等参数，为保护和控制提供可靠的数据支持。
2、快速保护动作具备快速的故障检测和保护动作能力，能够在故障发生后的极短时间内（通常在几个毫秒内）切断故障，有效保护发电机和电网设备的安全。
3、多种保护功能包括过流保护、过压保护、欠压保护、过频保护、欠频保护、逆功率保护、失磁保护、定子接地保护、转子接地保护等多种保护功能，全面覆盖了发电机可能出现的各种故障和异常运行状态。
4、智能化控制具有智能化的控制功能，能够根据发电机的运行状态和电网的需求，自动调整保护参数和控制策略，提高保护的适应性和可靠性。
5、友好的人机界面配备了大屏幕液晶显示屏和直观的操作界面，方便用户查看保护装置的运行状态、参数设置和故障信息，操作简单方便。
6、可靠的通信功能支持多种通信协议，能够与上位机或其他设备进行数据交换和远程控制，实现智能化的电力监控和管理。
三、技术参数1、额定工作电压：AC 220V 或 DC 220V2、额定交流电流：5A 或 1A3、额定交流电压：100V 或 577V4、频率范围：50Hz 或 60Hz5、保护动作时间：＜10ms（典型值）6、测量精度：电流、电压：±05%；功率、频率：±02%7、通信接口：RS485、以太网等四、保护功能详解当发电机定子电流超过设定的过流定值时，保护装置迅速动作，切断发电机与电网的连接，以防止定子绕组过热和损坏。
过流保护通常分为定时限过流保护和反时限过流保护两种方式。
定时限过流保护：当电流超过定值后，经过固定的延时时间动作。
发电机的自动保护装置说明书1. 引言发电机作为重要的电力设备，在运行过程中需要具备自动保护装置，以保证其安全可靠的运行。
本说明书旨在详细介绍发电机的自动保护装置的功能及使用方法，使用户正确操作和维护发电机。
2. 装置概述发电机的自动保护装置是一套集电气、机械与仪表于一体的装置，用于监测发电机的运行状态并在出现异常情况时采取相应的保护措施。
主要包括以下几种保护装置：2.1 过载保护装置过载保护装置通过监测发电机的电流，并与设定值进行比较，一旦超过设定的过载电流阈值，装置将自动切断电源，以防止发电机因过载而受损。
2.2 短路保护装置短路保护装置可以及时发现发电机内部的短路故障，并迅速切断电源，防止故障蔓延扩大，保护发电机安全运行。
2.3 欠电流保护装置欠电流保护装置用于检测发电机的输出电流，一旦电流低于设定的欠电流阈值，装置将自动切断电源，以避免发电机在负载不足的情况下运行造成异常。
2.4 过温保护装置过温保护装置用于监测发电机的温度，一旦温度超过设定的过温阈值，装置将自动切断电源，并发出警报信号，以防止发电机因过热而损坏。
3. 使用方法3.1 装置开关及操作面板发电机的自动保护装置通常安装在操作面板上，面板上会有相应的装置开关和指示灯。
操作人员在使用前应确保装置开关处于正常工作状态，并关注指示灯显示情况。
3.2 监测及报警自动保护装置会不断监测发电机的运行状态，一旦发现异常情况，装置会及时发出警报信号，并通过指示灯显示异常类型。
用户应及时采取相应措施，确认问题并排除故障原因。
3.3 处理异常情况当发电机出现过载、短路、欠电流或过温等问题时，用户应首先切断电源，停止发电机运行。
然后，检查相应的保护装置是否失效或受损，如有需要，应及时更换或修复。
4. 注意事项4.1 系统维护定期对发电机的自动保护装置进行维护和巡检，确保其正常运行。
如发现异常情况或装置损坏，应及时联系专业维修人员进行处理。
4.2 保持清洁保持发电机及其自动保护装置的周围环境整洁，避免灰尘、水分等物质进入装置内部，以确保装置正常、稳定地运行。
MICOM P343MICOM P345发电机保护装置MICOM P391发电机差动(仅P343/4/5有此功能)>发电机差动保护用于保护定子相间短路。
可以设置为带双斜率的比率制动方案或高阻抗方案当采用高阻差动方案时，另外还需外配稳定电阻和非线性电阻。
匝间(裂相)差动(仅P343/4/5有此功能)>对于具有多匝线圈且每相有两个或更多分支绕组的发电机，如水轮发电机，匝间（裂相）差动可用来实现匝间故障的保护。
此元件每相带独立的电流整定，工作原理与定时限过流保护相同应注意，当使用此功能时，发电机差动保护不能投入。
纵向零序匝间保护(零序过电压)>当发电机带单匝或多匝线圈时，利用三相绕组纵向零序电压可以实现匝间保护。
同时保护提供负序功率方向和负序过流等互锁元件以避免外部故障时匝间保护误动作。
此互锁逻辑通过PSL实现。
基于三次谐波的100%定子接地故障保护(仅 >P343/4/5有此功能)中性点三次谐波低电压保护可保护定子绕组的最后15%并且与其它接地故障保护元件一起完成100%定子接地保护。
该功能受三相低电压元件监视，如果需要还可另外采用三相有功、无功和视在功率进行监视。
若允许测量机端电压，装置还可以提供机端三次谐波过电压保护，实现100%定子接地保护，此时，不需要低电压元件闭锁功能。
基于低频注入方法的100%定子接地故障保护 >(仅P345有此功能)从发电机端或中心点注入20Hz电压是检测整个发电机及相关电气接连设备接地故障的可靠方法。
比三次谐波方法具有优越性，不受发电机特性和运行方式的影响。
即使在发电机静止时也能提供保护。
保护装置测量注入的20Hz电压和电流。
发电机正常运行时，只有很小的电容电流。
当发电机定子绕组发生接地故障时，20Hz的电流增加。
有2个低电阻元件和一个过流保护元件。
测量回路由一个20Hz低电压和低电流元件进行监视，可闭锁该保护功能。
过流保护>每相过流都有两个独立保护段。
FSA-3000系列微机成套发电机保护装置概述1、FSA-3000系列微机成套发电机保护装置适用范围FSA-3000系列微机成套发电机保护装置主要适用于单机容量300MW以下的各型汽轮发电机组和水轮发电机组，同时也可适用于大型同步电动机组保护。
成套保护装置内集成了多种网络接口及通信规约，以满足厂站自动化的各种组网需要。
成套保护装置的输入输出信号可程序组合配置，以满足老厂站升级改造的各种需要。
2、FSA-3000系列微机成套发电机保护装置的组成及功能FSA-3000系列微机成套发电机保护装置的主保护和后备保护完全独立设置，设计简洁，二次回路清晰，运行方便，安全可靠，满足《电力系统继电保护及安全自动装置反事故措施》的要求。
FSA-3000系列微机成套发电机保护装置分别由发电机主保护装置FSA-3191A，发电机后备保护装置FSA-3192A和发电机操作回路FSA-3161装置组成。
FSA-3191A型发电机主保护装置的主要保护功能有：（1）发电机纵联电流差动保护，主要保护发电机组内部相间短路；（2）单元件灵敏电流横差（分支引出时），主要保护发电机组内部相间短路与匝间短路；纵向零序电压保护（装设专用零序TV时），主要保护发电机组内部匝间短路；（3）基波零序过电压保护，主要保护发电机组定子回路接地（95%）；三次谐波零序电压保护，主要保护发电机组定子回路接地（100%）；（4）乒乓切换式转子一点接地和转子两点接地保护，主要保护发电机组转子绝缘破环；（5）两组非电量延时保护；（6）TV 断线及TA 断线保护；FSA-3192A型发电机后备保护装置的主要功能有：（1）两段定时限复合电压闭锁过电流保护（可带记忆），主要用作发电机内外部短路的后备保护；（2）发电机失磁阻抗保护，主要保护发电机失磁及低励；（3）发电机定/反时限过负荷保护，主要保护发电机对称过负荷；（4）发电机定/反时限负序过负荷保护，主要保护发电机不对称运行或反相运行；（5）发电机过电压保护，主要保护发电机定子回路绝缘；（6）发电机低压解列保护，主要用于系统故障时机组解列；（7）发电机高频切机保护，主要用于发电机高频切机；（8）发电机低频解列保护，主要用于系统故障时机组解列；（9）发电机逆功率保护，主要防止发电机变为电动机运行；（10）零序过电流及零序过电压保护(带零序功率方向)，主要用于不接地系统的绝缘监测或接地保护；（11）两组非电量延时保护；（12）TV 断线及TA 断线保护；FSA-3161型发电机非电量重动及操作回路装置的主要功能有：非电量保护（重动）+操作回路3、 FSA-3000系列微机成套发电机保护装置的特色（1） 硬件特色：采用一次成型压铸铝整机箱，电磁屏蔽性能好，前面板设有带防水密封压条的透明玻璃罩，防水防尘，防护等级高，适应电厂恶劣运行环境。
微机发电机差动保护装置使用说明书目录1.使用范围及特点 (1)1.1基本保护配置 (1)1.2保护装置主要特点 (1)2.主要技术数据 (1)2.1额定参数 (1)2.2功率消耗 (2)2.3过载能力 (2)2.4工频耐压及抗干扰性能 (2)2.5工作条件 (2)2.6输出接点 (3)3.硬件结构说明 (3)3.1机箱外观视图 (3)3.2装置端子图 (5)4.保护功能原理 (8)4.1基本保护功能原理 (8)4.2其他功能 (9)5.使用操作指南 (11)5.1前面板配置及各部件功能 (11)5.2运行状态下的信息及各键功能 (11)6.使用维护及故障处理 (19)6.1装置投运前的检查 (19)6.2故障处理 (19)6.3标志、包装、运输、贮存 (19)7.装置安装说明 (20)7.1接线原理图 (20)7.2装置接线方式图 (20)7.3安装尺寸 (21)1.使用范围及特点本装置适合用于100MW以下发电机的主保护，具有发电机的差动保护、差流越限告警。
本装置提供通信接口，可以和其他保护、自动化设备一起，通过通信接口组成自动化系统。
1.1基本保护配置✧二段式比率制动差动保护✧差流速断保护✧差流越限告警1.2保护装置主要特点✧处理器采用32位浮点DSP，具有处理速度快、多级流水线操作、快速中断处理等优点，电量采集采用14位A/D转换芯片，具有测量精度高等优点；✧中文图形液晶显示，人机界面清晰友好，调试方便，操作简单；✧具有完善的自诊断和监视功能，对故障具体定位，方便调试；✧具有完整的的动作记录、录波记录，所有信息掉电保持；✧具有保护模拟量的采集功能；✧支持RS485、RS232通讯方式；✧可支持远方对时、远方参数修改、远方投退保护、传送记录信息；✧装置可以通过组合键恢复到参数的出厂默认设置；✧具有GPS对时功能，满足现场的时间要求；✧具有现地\远方打印功能，具有定值打印功能。
2.主要技术数据2.1额定参数1)额定频率：50Hz；2)输入额定电流：5A；3)电源额定电压：DC220V/AC220V。
PA300-G（302-G）发电机保护装置现场调试大纲（V1.0）南京因泰莱电器股份有限公司2011.09调试前请仔细阅读《PA300-G(PA302-G)技术使用说明书》，做保护试验时，首先检查系统参数、定值设置是否合理，相应保护压板是否投入、控制字设置是否正确。
PA300-G主保护部分一、发电机比率制动式纵差保护1、保护原理和逻辑保护采用比率制动原理，将保护的区间分为启动、比率差动、差动速断三个区间（如下图所示）。
I CDII GD I ZD由于发电机一般为非直接接地系统，当发电机差动区内发生相间短路故障时，有两相或三相差动同时动作出口跳闸；而当发电机发生一相在区内接地另一相在区外同时接地故障，只有一相差动动作，但同时有负序电压，保护也出口跳闸。
如果只有一相差动动作无负序电压，判断为TA断线。
但是如果单相电流超过了差动速断定值，则保护瞬时跳闸出口。
保护逻辑图如下：其中：CT I 为CT 断线闭锁解除电流，IA 包括中性点侧电流和机端侧电流，IB 、IC 亦然。
e CT CT I K I ⨯= 式中：CT K 为整定值“解除电流闭锁倍数”，e I 为发电机额定电流，设此条 件是为了防止TA 断线误闭锁差动保护。
Iyx 为差流越限定值。
2、 定值整定3、启动电流测试3.1 在发电机机端侧和中性点侧电流端子侧中任选一侧加入电流。
3.2 单相差动动作，只发TA断线信号。
单相差流，由负序电压解闭锁，差动保护动作。
3.3 外加电流至TA断线信号灯亮，或单相差流由负序电压解闭锁使差动动作出口灯亮。
记录各输入电流值。
3.4 数据记录列表如下：3.5 测试结果试验数据是否满足要求： ______________(正确打“√”，错误打“×”)；出口继电器是否正确： ______________(正确打“√”，错误打“×”)；信号指示是否正确： ______________(正确打“√”，错误打“×”)；事件记录是否正确： ______________(正确打“√”，错误打“×”)；4、差流越限告警测试4.1 在发电机超过差流越限定值时，一般预示差动回路存在某种异常状态，装置判差流越限告警，需发信告警，提示运行人员加以监测。
NSC 554U数字式发电机保护装置说明书南京南自四创电气有限公司20012年6月*本说明书可能会被修改,请注意最新版本资料目次1装置简介 (1)2 装置硬件构成 (2)2.1 交、直流输入模件 (2)2.2 主处理模件 (2)2.3 人机对话模件 (3)2.4 输出及信号模件 (2)3 技术指标 (5)3.1运行环境 (5)3.2 额定参数 (5)3.3 装置技术参数 (5)4 绝缘性能 (6)4.1 绝缘电阻 (6)4.2 介质强度 (6)4.3 冲击电压 (6)4.4 耐湿热性能 (6)4.5 抗电磁干扰性能 (6)4.6 机械性能 (6)5 保护原理 (7)5.1发电机纵差保护 (7)5.2发电机定子接地保护 (9)5.3 发电机过电压保护 (10)5.4 发电机静稳失磁保护 (11)5.5 发电机定时限负序过流保护 (14)5.6 发电机过负荷保护 (15)5.7 发电机叠加直流式转子一点接地保护 (16)5.8 发电机谐波序电压式转子两点接地保护 (17)5.9 发电机频率异常保护 (18)5.10发电机逆功率保护 (19)5.11发电机复合过流（记忆过流）保护 (20)5.12 非电量保护（发电机热工保护、灭磁联跳保护、LCB温度高保护） (21)6 定值清单 (222)7装置背板布置图 (2224)1装置简介NSC 554U发电机保护装置专为小型中型汽轮发电机、水轮发电机、燃气轮发电机等发电机机组设计，且并能满足电厂自动化系统的要求。
保护装置CPU的保护功能配置表功能NSC554U发电机差动保护√发电机过电压保护√发电机失磁保护√发电机复合电压过流保护√发电机频率保护√发电机转子一点接地保护√发电机转子两点接地保护√发电机定子接地保护√发电机逆功率保护√发电机非电量保护√TA、TV断线保护√※注：装置配有一套完整操作回路，无须单独配置发电机出口断路器操作箱；装置的保护出口方式可由定值整定。
装置的特点：●装置的主处理器为Motorola32位微处理器，速度快、可靠性高、资源丰富、扩展余地大●整面板240×128大屏幕液晶显示器，全汉化操作、显示，人机界面友好●多种通信接口，预留RS-232、RS-485/422、CAN，以太网，可以很方便地与本站或远方系统进行高速通信●A/D转换精度高、速度快，且无需可调部件，装置自动对采样精度进行调整●完善的软硬件watchdog自检功能，CPU故障时自动闭锁出口●装置采用背插式结构，实现了强弱电分开，大大提高了装置的抗干扰性能●调试功能全面、丰富，调试简单122 装置硬件构成为了在一套硬件系统上完成上述多种功能，同时考虑该装置的灵活性和适应性，我们对该装置进行了模块化设计。
该装置由以下一些模块组成：2.1 交、直流输入模件（AC/DC ）按不同种类的输入信号，设置了不同的变换回路，可分为三大类(1) 交流电压：设置中间变压器(TV)隔离变换。
如发电机极端电压、主变高压侧电压等。
(2) 交流电流：设置中间变换器(TA)隔离变换，并在二次侧并联电阻获取电压量。
通过1A 、5A 的变换器的选取和二次电阻的改变，来满足不同电流测量范围的要求。
如发电机极端电流、中性点电流等。
(3) 直流电压电流：设置先进的霍尔传感器隔离变换。
如发电机转子电压、转子分流器电压。
2.2 主处理模件（CPU ）来自于交、直流输入模件变换后的各模拟量经低通滤波、带通滤波有源滤波器，可有效滤出通带内的信号，满足了不同频率信号的滤波要求，同时对基波量的衰减不到1％，且各通道模拟量的衰减率及相移皆能达到很好的一致性。
主处理模件（CPU ）由A/D 转换、状态量输入、状态量输出（用于跳合闸脉冲输出、告警信号输出、闭锁继电器的开放及其它信号输出）、微处理器CPU 、RAM 、ROM 、FLASH RAM 、EEPROM 等构成。
高性能的微处理器CPU （32位），大容量的ROM （256K 字节）、RAM （256K 字节）及FLASH RAM （1M 字节），使得该CPU 模件具有极强的数据处理及记录能力，可以实现各种复杂的故障处理方案和记录大量的故障数据。
C 语言编制的程序，可使程序具有很强的可靠性、可移植性和可维护性。
各种与CPU 有关的器件集中于一块插件上，各输入、输出状态量皆经光耦隔离。
当本模件有器件出现异常，主处理器驱动闭锁继电器，切断状态量输出光耦输出侧的工作电源。
当主处理器工作异常，辅助处理器驱动上述闭锁继电器。
闭锁继电器的需掉电方能复归。
双处理器相互监视，确保了装置工作的可靠性。
交直流输入变换模件(TA ，TV等)A/D 、 CPU 处理器CAN 通信输出及信号电压输入电流输入 人机 对话图2-1 NSC554U 发电机保护装置硬件简图AC CPU MMI TRIP直流量输入3CPU 模件的端子主要用于接入该CPU 所需的压板及专用输入、输出信号、位置信号等。
模/数转换（A/D ）采用14位高精度、高稳定性、高速度、多通道并行转换器件，精确工作电流可达0.04In ，精确工作电压达0.2V ，提高测量精度及速度。
各模拟量经低通滤波，可有效滤除高次谐波，而对基波量的衰减不到1％，且各通道模拟量的衰减率及相移皆能达到很好的一致性。
2.3 人机对话模件（MMI ）模件人机对话模件（MMI ）安装于装置整面板后。
该模件包括：微处理器（32位），大容量ROM （512K 字节）、RAM （1M 字节）、FLASH RAM （1M 字节），EEPROM ，状态量输入、输出，通信控制器件，时钟，大屏幕液晶显示器（240×128），全屏幕操作键盘，信号指示灯等。
本模件主要用于人机界面管理。
主要功能为：键盘操作；管理液晶显示；打印；信号灯指示；与调试计算机、变电站监控系统或远方安全自动化装置通信；GPS 对时（分/秒脉冲对时）以及与主CPU 交换信息。
与各CPU 的通信采用CAN 网，速率为100Kbps ，突破了装置内部通信的瓶颈，提高装置内部信息传送的速度。
对外通信有二个端口，设置在CPU 模件的上。
当本装置接入厂、站自动化系统时，在背板上的端口2可设置成RS422或485接口、以太网接口，可以满足不同的自动化系统需要。
背板上RS232接口可用于驱动串行打印机。
通信规约采用IEC870－5－103规约。
人机对话模件（MMI ）电原理示意图见图2－3 图2－2 CPU 模件原理示意图出口信号、告警输出 至端子CPU CANRAM ROM FLASHI/O至MMI端子信号 母板信号 EEPROM模拟量输入A/D 转换42.4 输出及信号模件（TRIP ）本模件接口CPU 模件发送来的命令，提供装置动作及告警信号，这些信号可以送至面板上的信号灯，也可送至中央信号装置。
每台装置配有一套三相操作回路，详见装置操作回路图。
装置能够自适应跳合闸电流，无须现场调整。
CPU 串行接口 RAM ROM FLASHI/O至CPU 模件 通信端口 至CPU ，控制等 信号、告警输出液晶显示键盘EEPROM 面板信号 CAN 以太网通信端口图2－3 MMI 模件电原理示意图5 3 技术指标 3.1 运行环境● 工作温度：－20℃—60℃，24小时内平均温度不超过35℃● 存储温度：－25℃—80℃，在极限值下不施加激励量，装置不出现不可逆的变化，温度恢复后，装置应能正常工作。
● 相对湿度：不大于95%(无凝露)● 大气压力：80-110kPa(相对海拔高度2KM 以下) 3.2 额定参数● 额定直流电压：220V/110V （订货注明），约10W ，波动范围:-20%—+10% ● 额定交流数据： ● 相电压：3/100V ● 线电压：100V● 交流电流：5A/1A(订货注明) ● 额定频率：50Hz 3.3 装置技术参数● 输入回路：每点24V D.C. 2.4mA;● 输出接点容量：30W(τ=5ms)，220V D.C.或 0.5A D.C.。
● 出口时间：<20ms● 装置交流电压回路在额定参数时每相：≤0.2VA ● 装置交流电流回路在额定参数时每相：≤0.3VA ● 电压、电流、功率：0.5级 ● 相位角测量误差：≤1° ● 阻抗测量误差：≤5%4 绝缘性能4.1 绝缘电阻装置的带电部分和非带电部分及外壳之间以及电气上无联系的各电路之间用开路电压500V的兆欧表测量其绝缘电阻值，正常试验大气条件下，各等级的各回路绝缘电阻不小于100MΩ。
4.2 介质强度在正常试验大气条件下，装置能承受频率为50Hz，电压2000V历时1分钟的工频耐压试验而无击穿闪络及元件损坏现象。
试验过程中，任一被试回路施加电压时其余回路等电位互联接地。
4.3 冲击电压在正常试验大气条件下，装置的电源输入回路、交流输入回路、输出触点回路对地，以及回路之间，能承受1.2/50µs的标准雷电波的短时冲击电压试验，开路试验电压5kV。
4.4 耐湿热性能装置能承受GB7261第21章规定的湿热试验。
最高试验温度+40℃、最大湿度95％，试验时间为48小时，每一周期历时24小时的交变湿热试验，在试验结束前2小时内根据2.3.1的要求，测量各导电电路对外露非带电金属部分及外壳之间、电气上不联系的各回路之间的绝缘电阻不小于1.5MΩ，介质耐压强度不低于规定的介质强度试验电压幅值的75％。
4.5 抗电磁干扰性能4.5.1 脉冲干扰装置能承受GB6162规定的干扰试验，试验电源频率为100kHz和1MHz，试验电压为共模2500V，差模1000V的衰减振荡波。
试验时给被试装置预先施加电源，按GB6162的表所列临界条件叠加干扰试验电压，装置不误动、不拒动。
4.5.2 快速瞬变干扰装置能承受IEC255－22－4标准规定的IV级（4KV±10％）快速瞬变干扰试验。
4.5.3 静电放电装置能承受IEC255－22－2标准规定的IV级（空间放电15KV，接触放电8KV）静电放电试验。
4.6 机械性能4.6.1 振动装置能承受GB7261中16.3规定的严酷等级为I级的振动耐久能力试验。
4.6.2冲击装置能承受GB7261中17.5规定的严酷等级为I级的冲击耐久能力试验。
4.6.3 碰撞装置能承受GB7261第18章规定的严酷等级为I级的冲击耐久能力试验。
67 5 保护原理 5.1发电机纵差保护发电机差动可采用单相差动方式。
单相差动方式：任一相差动保护动作即出口跳闸。
这种方式一般另外配有TA 断线检测功能。
在TA 断线时瞬时闭锁差动保护，且延时发TA 断线信号。
当保护制动电流大于拐点电流值，解除TA 断线闭锁，即整定段TA 断线不闭锁差动。
