发电机微机保护装置检验作业指导书

水轮发电机保护装置检验传动作业指导书
（原创实用版）
目录
一、水轮发电机保护装置检验传动的背景和意义
二、检验传动的准备工作
三、检验传动的具体操作步骤
四、检验传动的注意事项
五、检验传动的结果处理
正文
一、水轮发电机保护装置检验传动的背景和意义
水轮发电机保护装置是保障水轮发电机安全运行的重要设备，其功能主要是在发生故障时及时切断电源，防止事故扩大。

保护装置的检验传动则是保障保护装置正常工作的关键环节，对于确保水轮发电机的正常运行具有重要意义。

二、检验传动的准备工作
在进行检验传动之前，首先要对水轮发电机保护装置的结构和原理进行了解，熟悉相关操作规程。

同时，需要准备相应的检测工具和设备，如扳手、螺丝刀等，并确保检测设备的精度和可靠性。

三、检验传动的具体操作步骤
1.检查保护装置的外观，确保无明显损坏和变形。

2.检查保护装置的接线，确保接线牢固、无松动和腐蚀现象。

3.检查保护装置的传动部件，如齿轮、皮带等，确保其完好无损，传动顺畅。

4.进行功能测试，模拟故障情况，检查保护装置是否能够在规定时间
内切断电源。

四、检验传动的注意事项
1.在进行检验传动时，应确保人员安全，避免触电和机械伤害。

2.检验传动应在断电状态下进行，以防止意外触电。

3.在操作过程中，应严格按照操作规程进行，避免因操作不当导致的设备损坏。

4.在进行功能测试时，应确保模拟故障的真实性，以确保保护装置的可靠性。

五、检验传动的结果处理
检验传动完成后，应将检验结果进行记录，对于发现的问题，应分析原因，制定整改措施，并进行复查。

江苏省电力建设第一工程公司电气试验室微机保护调试作业指导书文件编号：383.DQ.08-2006版号：A/0编制：日期：审核：日期：批准：日期：目录1. 编制目的2. 适用范围3. 编制依据4. 作业人员资格和要求5. 工程概况及主要工程量6. 主要仪器仪表及工器具7. 作业准备及作业条件8. 作业程序9. 作业方法、要求及质量标准10. 安全文明施工措施11. 环境保护及危险点控制12. 技术记录要求微机保护调试作业指导书1、编制目的指导本试验室各工程点试验人员进行电力系统微机型继电保护试验和调试。

2、适用范围2.1、本作业指导书适用于发电厂和变电（所）站工程中的微机型保护的检验和调试试验。

规定了通用检验项目和调试方法及技术要求，列出了调试过程中的注意事项和异常分析处理措施及方法。

2.2、现场及工程有特殊要求时，可以参考本作业指导书，按照相关规程规定并结合厂家及业主方的技术要求出版具有针对性的作业指导书以适用于当前工程。

2.3、对于交接试验范围以外的试验项目，不在本作业指导书范围。

应由试验方结合厂家及业主方的技术要求出具相应的试验作业指导书。

3、编制依据3.1、《电力建设安全工作规程》DL5009.1-923.2、XXXXXX设计院图纸电气分册3.3、制造厂技术资料文件3.4、试验质量手册及其程序文件3.5、DL 408—-1991 电业安全工作规程（发电厂和变电所电气部分）3.6、（87）电生供字第254号继电保护和电网安全自动装置现场工作保安规定3.7、（87）水电电生字第108号继电保护及电网安全自动装置检验条例3.8、GB/T 7261—2000 继电器及装置基本试验方法3.9、GB 14285—1993 继电保护和安全自动装置技术规程3.10、《继电保护及电网安全自动装置检验条例》87年部颁3.11、《继电保护和电网安全自动装置现场工作保安规定》87年部颁3.12、《电力系统继电保护及安全自动装置反事故措施要点》部颁；3.13、国家电力《防止电力生产重大事故的二十五项重点要求》3.14、LFP－900系列超高压线路成套快速快速保护检验规程3.15、（94）调网109号WXB WXH SWXB－11微机保护检验规程4、作业人员资格和要求4.1、参加作业人员必须经过试验上岗培训，认真学习了安全规程，同时经过三级安全教育，并经考试合格，进行作业时必须严格遵守作业安全规定，确保试验作业时的人身及设备安全。

微机型主变保护校验标准化作业指导书简介微机型主变保护是电力系统中的一项关键技术，其功能是在主变出现内部故障时，将主变”切断”与母线的电流，防止故障蔓延，保障电力系统的稳定与安全。

而微机型主变保护校验则是为了保证主变保护在出现故障时可以正确地切断电流，保护电力系统的运行。

因此，本文档旨在为电力系统工程技术人员提供微机型主变保护校验标准化的作业指导书。

校验步骤以下是微机型主变保护校验的基本步骤：1. 核对校验仪器在进行微机型主变保护校验之前，需要检查校验仪器的型号、规格、配置等是否符合校验要求，并确保校验仪器的正常状态。

2. 查看保护系统接线图查看主变保护系统的接线图，并根据接线图核对校验仪器的接线方式。

3. 准备模拟器将模拟器连接至保护系统，按照要求配置模拟器参数。

4. 进行校验按照校验流程，逐一校验保护系统的各项参数并记录结果。

5. 检查结果将校验结果与校验要求进行对比，并对校验结果进行分析和处理。

6. 编写校验报告根据校验结果编写校验报告，并向有关人员汇报校验结果。

校验要求微机型主变保护校验的要求包括以下方面：1. 校验仪器的要求（1）校验仪器的型号、规格、配置等符合相关标准。

（2）校验仪器的状态良好，测量精度符合要求。

2. 接线的要求（1）接线正确、紧固，接触可靠。

（2）接线符合保护系统接线图。

3. 报告的要求（1）报告内容包括校验结果、校验仪器使用记录、缺陷报告等。

（2）报告格式符合相关标准，报告内容清晰明确。

4. 校验方法的要求（1）校验方法符合相关标准，确保校验的准确性。

（2）校验时应根据所检设备的特点，合理选择检测项目和校验标准。

一些注意事项1. 安全第一在进行微机型主变保护校验时，一定要确保安全，严格按照作业规定操作。

2. 正确选择校验流程不同的主变保护系统有不同的校验流程，需要根据具体情况正确选择校验流程。

3. 合理设置检测项目和标准在进行校验时，需要根据具体情况合理选择检测项目和标准，并对校验结果进行分析和处理。

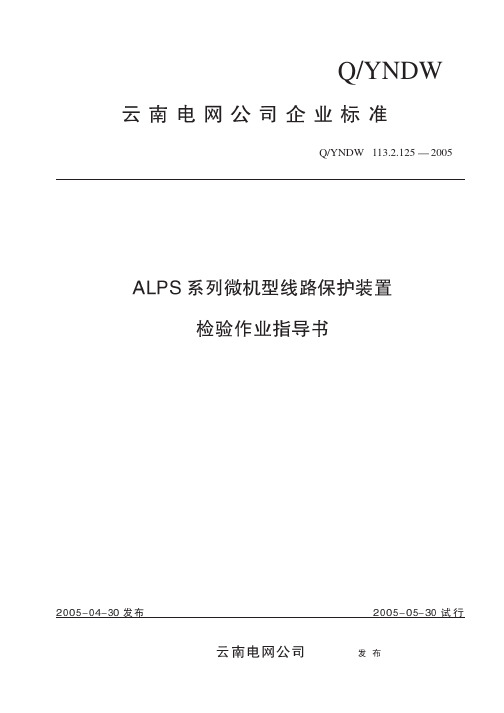

Q/YNDWQ/YNDW 113.2.1252005Q/YNDW 113.2.125-2005前言为提高云南电力集团有限公司供电企业电设备的运行、检修、试验水平，规范操作方法，确保人身和设备安全，由云南电力公司组织，编写了目前我公司ALPS系列微机型线路保护装置检验作业指导书。

编写中遵循了我国标准化、规范化和国际通用的贯标模式的要求。

该指导书纳入公司生产技术管理标准体系。

本指导书由云南电网公司生产技术部提出。

本指导书由云南电网公司生产技术部归口。

本指导书由昆明供电局负责编写。

本指导书主编人：程 颖本指导书主要起草人：程 颖本指导书主要审核人：王元彭晓宇本指导书审定人：赵建宁本指导书批准人：廖泽龙Q/YNDW 113.2.125-2005目 次1 目的 (1)2 适用作业范围 (1)3 引用标准 (1)4 支持性文件 (1)5 技术术语 (1)6 安全措施 (1)7 作业准备 (2)8 作业周期 (2)9 工期定额 (2)10 设备主要技术参数 (3)11 作业流程 (3)12 作业的项目、工艺要求及质量标准 (5)13作业中可能出现的主要异常现象及对策 (10)14作业后的验收与交接 (11)附录 MiCOM P544光纤电流差动保护装置检验报告 (12)Q/YNDW 113.2.125-2005 ALPS系列微机型线路保护装置检验作业指导书1 目 的规范ALPS系列微机型继电保护装置检验方法，使ALPS系列微机型继电保护装置各项技术指标达到规定要求，提高检验质量，保证人身和设备安全。

2 适用作业范围本作业指导书适用于云南电网公司所属企业现场继电保护工作人员对ALPS系列微机型继电保护装置的现场检验工作。

3 引用标准GB/T 14285-1993 《继电保护及安全自动装置技术规程》Q/CSG 1 0008-2004 《继电保护和安全自动装置检验条例》DL/408-91 《电业安全工作规程》（发电厂和变电所电气部分）GB/T 15145-2001 《微机线路保护装置通用技术条件》《继电保护和电网安全自动装置现场工作保安规定》GB 50171-92 《电气装置安装工程盘、柜及二次回路接线施工及验收规范》A/CSG 1 0004-2004 《电气工作票技术规范（发电、变电部分）》4 支持性文件《先进的线路保护装置ALPS使用手册》《ALPS装置原理接线图》5 技术术语6 安全措施6.1 保护安全的组织措施6.1.1 办理工作票。

保护检验现场作业指导书RCS-931A（M）微机线路保护山西省电力公司2004年12月目录一、适用范围---------------------------------------------------------------------------------二、引用标准---------------------------------------------------------------------------------三、检验人员职责---------------------------------------------------------------------------四、检验前的准备工作五、检验项目及作业程序---------------------------------------------------------------A、检验周期B、全部检验项目作业程序C、部分检验项目作业程序D、配合检验的其他项目及要求六、检验记录-----------------------------------------------------------------------------A、全部检验B、部分检验附件：检验流程图1、全部检验2、部分检验一、适用范围本指导书适用于RCS-931A（M）微机线路保护装臵及相关回路的全部检验作业。

二、引用标准继电保护及电网安全自动装臵检验条例继电保护及电网安全自动装臵现场工作保安规定电业安全工作规程GB/T 15145 微机线路保护装臵通用技术条件DL 478 静态继电器及安全自动装臵通用技术条件GB 7261 继电器及继电保护装臵基本实验方法GB4858 电气继电器的绝缘试验GB2423 电工电子产品基本环境试验规程RCS-931A（M）微机线路保护装臵说明书山西电网微机线路保护现场检验规程三、检验人员职责1．现场工作负责人职责1.1正确安全地组织工作。

微机保护装置调试作业指导书编制:审核:批准：2018年11月20日发布2018年11月20日实施1.目的为保证微机保护装置的试验质量，特制定本规定。

2.范围本规范仅适用于：线路保护装置；主变保护装置；电容器保护装置；备用电源自投装置；PT并列保护装置；综合测控保护装置；小电流接地检测装置；非电量保护；差动保护等的调试。

3.职责3.1试验人员负责试验全过程的安全防护；3.2试验人员负责试验的准备和实施；3.3试验人员负责试验的结果的记录、试验数据的处理；3.4试验人员负责试验设备的使用和管理。

4.工作装备4.1调整必备设备无5.工作内容5.1、系统参数定值的整定：保护CT变比；测量CT变比；零序CT变比；母线PT变比；线路PT（如进线柜PT)变比及接线方式；严格按照一次系统图结构及参数对CT的接线方式、CT、PT额定值进行设置。

不使用的可以不设置。

5.2保护压板投切：常用的保护段：速断，时限速断，过流，零序过流，欠压，过压，重合闸，低周减载，PT并列，备自投，非电量等保护。

保护压板设为“投”或“1”，则为此保护功能投上。

保护定值中有控制字的可通过控制字进行投退，且可通过后台进行投退。

只有控制字，软压板状态（若未设置则不判），硬压板状态（若未设置则不判）均有效是才投入相关的保护元件，否则退出该保护元件。

根据各单元柜控制回路原理图，确定所需要的保护类型，其他不用的均需要“退”掉，防止对投入的保护段造成影响。

5.3保护定值修改：常用的三段电流保护：速断，时限速断，过流。

还有零序过流，欠压，过压，重合闸，低周减载，PT并列，备自投，非电量等保护。

此类保护定值一般有两部分组成：定值大小，动作时间。

仔细阅读保护说明书，根据图纸要求和试验条件合理整定保护参数，定值修改完毕后，进行保存，按复归或退出键返回主菜单或重新启动。

针对首次使用的保护装置或则不太确定整定的定值是否合理的情况，先修改一台保护，先进行首台试验，升流、保护跳闸、重合闸等试验成功后，再进行其他单元柜保护定值的整定，防止全部定值整定错误，造成不必要的返工现象。

微机保护停电更换微机保护装置插件检修作业指导书1.危害辨识1.1误碰其它带电回路而被电击。

1.2误碰周围配电柜断路器控制元件（或分闸机构）引起该回路跳闸。

1.3断路器试验合（分）闸时相关辅机的误开启（或误跳闸）（主机辅机间的联锁及辅机间的联锁）。

1.4电压回路短路，引起相关设备低电压跳闸或计量误差。

2.准备阶段2.1物资：需要更换的插件板一块（或几块X尼龙扎带若干、绝缘胶布一卷。

2.2工具：电源盘一个、微机保护校验仪一台、万用表一块、电工工具一套。

2.3人员：2名（其中至少1名对微机保护较熟练的人员L 2.4作业前的联系工作：2.4.1票证：办理《电气检修工作票》。

2.4.2具备空试条件时办理相关辅机停（送）电送操作联系。

2.5方案：根据以上内容制定详细的更换和校验方案。

2.6安全学习：根据校验方案，组织参与人员进行安全学习并做好记录。

3.实施阶段3.1确认工作票上的操作已全部执行无误。

3.2拆除原微机保护器上已损坏的插件。

3.5重新输入（检查）保护定值、压板。

3.6按微机保护装置的要求，逐项做与更换插件相关的各项试验：3.6.1更换电源插件要观察微机保护器工作状态，做空投试验。

3.6.2更换交流插件要从CT加电流观察测量、保护电流情况，送电压空开（保险）观察电压情况。

3.6.3更换信号插件要做空投试验，并检查红、绿灯情况以及电脑上开关的显示情况。

3.6.4更换CUP插件要做空投试验、保护跳闸试验、保护报警试验。

3.7分析试验结果，若结果合格，则进行C、D二项；否则，进行A、B二项：3.7.1进行详细分析、检查、维修。

3.7.2重复进行相关项目试验，直至合格。

3.7.3保护装置动作复归，恢复二次回路接线。

3.7.4联系值班班长，本次工作已完成，开关空试正常，微机保护器恢复正常。

4.检修时间：更换CPU插件为1.5小时，更换其他插件为1小时。

5.交接阶段5.1清理现场的工具、物资、卫生。

5.2联系值班班长，注消电气检修工作票。

前言为进一步加强继电保护检验工作的规范性、标准化，强化继电保护现场安全管理，决定编制本作业指导书。

通过作业指导书，把继电保护现场工作做实、做细并进行优化，使现场工作可控、在控，以减少现场工作失误，从而有力地保证电网的可靠运行。

本作业指导书以《电力企业标准编制规则》（DL/T800-2019）为基础，参照2019版国家电网公司标准化作业指导书（范本）编写。

本作业指导书指导现场标准化作业。

同时试验报告、安全措施票、装置打印定值是现场标准化作业不可分割的部分。

编写部门：编写人：审核人：审定人：批准人：目录1范围 (2)2引用文件 (2)3检修前准备 (2)3.1 准备工作安排 (2)3.2人员要求.......................................................... 错误！未定义书签。

3.3备品备件.......................................................... 错误！未定义书签。

3.4仪器仪表及工器具.................................................. 错误！未定义书签。

3.5材料.............................................................. 错误！未定义书签。

3.6危险点分析........................................................ 错误！未定义书签。

3.7安全措施.......................................................... 错误！未定义书签。

4 G60保护装置检验流程图 (5)5作业程序和作业标准 (6)5.1开工 (6)5.2检修电源的使用 (6)5.3检修内容和工艺标准 (6)5.4竣工 (9)6 验收记录 (10)7 绝缘测试端子记录表 (10)附录：微机型保护全部、部分检验、二次回路检查及保护传动项目表 (10)#1燃机发电机保护全部校验作业指导书1范围1．1本作业指导书适用于#1燃机发电机G60微机继电保护装置的检验作业。

四号发电机微机保护检验及调试方案㈠微机保护装置的硬件性能检验一、调试前的准备工作：1、认真阅读四号机的原始资料：一次系统图、技术协议、保护装置技术说明书，了解系统配置情况与设计方案。

2、硬件检查①生产工艺检查，检查是否缺件；②检查CPU是否配套；③检查开入板是否配套，配齐芯片、电缆线等。

3、电源板检查①检查电源板额定电压是否和现场一致。

通电前用万用表检查有无短路；②插入电源板（CPU板、操作板及开入板拨出情况下），通电，试验电源板；（注意调试人员不可远离现场，以便有情况及时处理。

）4、通电检查①将保护装置的全部插件插入规定的部位，（插入CPU板、及开入板在断电情况下）；施加额定直流电压。

②通电，检查装置工作灯、电源指示灯是否正确显示；③查看菜单中“电源”显示是否符合要求；二、逆变电源检验1、逆变电源自启动性能检验①保护装置仅插入逆变电源插件，将试验用的直流电源分别接至保护电源的正负端子。

合上逆变电源插件的电源开关，将试验用的直流电源的输出电压由0缓慢升至80％额定电压，逆变电源插件面板上面的电源指示信号灯应亮。

②将试验用直流电源的输出电压调至80％额定电压，断开、合上逆变电源的开关，其电源指示信号灯应亮。

2、逆变电源输出电压及稳定性检验①逆变电源在空载状态下检测，保护装置仅插入逆变式电源插件，将试验用直流电源的输出电压分别调至80％、100％、115％额定电压，分别测试逆变电源的输出电压。

输出电压值不超过允许范围。

②逆变电源在正常工作状态下检测,保护装置插入全部插件,将试验用的直流电源的输出电压调至额定电压,保护装置处于正常工作状态,测试逆变电源的输出电压,不超过允许值.三、模拟量输入回路检验1、交流电压、电流输入正确性检查①、检查接入装置的交流电压回路、交流电流回路的端子是否与产品说明书规定的一致。

②、检查电流互感器、电压互感器的型号、数量是否符合产品说明书的规定，其接线及极性是否满足要求。

2、检查各电压、电流互感器的变比。

微机型线路保护装置现场检验作业指导书1适用范本作业指导书适用于微机型线路保护装置新安装验收检验，以及新安装装置投运后的 第一次全部定期检验，之后的全部定期检验以及部分检验内容可根据检验规程要求进行删 减。

继电保护和安全自动装置技术规程 继电保护和安全自动装置基本试验方法 继电保护和电网安全自动装置检验规程 继电保护和电网安全自动装置现场工作保安规定国家电网公司十八项电网重大反事故措施（试行）3作业条件及作业现场要求（1）室外作业时，要求无雨雪，应避开雷电、大风及多雾天气。

空气温度-5℃〜39℃,空气相对湿度一般不高于80%,风速不大于5级。

（2）工作区间与带电设备的安全距离应符合《国家电网公司电力安全工作规程（变电部分）》（国家电网安监[2009]664号）的要求。

（3）作业现场应有可靠的试验电源，且满足试验要求。

（4）作业现场道路畅通，无障碍物，且照明良好飞（5） 一次设备有高压检修工作时，应禁止断路器传动试验。

（6）检验对象处于停运状态，现场安全措施完整、可靠。

（7）保持现场工作环境整洁。

4作业人员要求（I ）所有作业人员必须身体健康，精神状态良好飞（2）所有作业人员必须掌握《国家电网公司电力安全工作规程（变电部分）》（国家电网安监[2009]664号）的相关知识，并经考试合格。

（6）国家电网安监[2009]664号 国家电网公司电力安全工作规程（变电部分）2引用标准及编制依据(1) GB/T 14285-2006 (2) GB/T7261-2008 (3) DL/T995-2006 (4) Q/GDW 267-2009 (5)国家电网生[2()12]352号（3）所有作业人员应有触电急救及现场紧急救火的常识。

（4）本项检验工作需要作业人员2-3人。

其中工作负责人1人，工作班成员1・2人。

（5）工作负责人应由从事继电保护现场检验工作三年以上的专业人员担任，必须具备工作负责人资格，熟练掌握本作业的作业程序和质量标准，熟悉工作班成员的技术水平，组织并合理分配工作，并对整个检验工作的安全、技术等负责。
