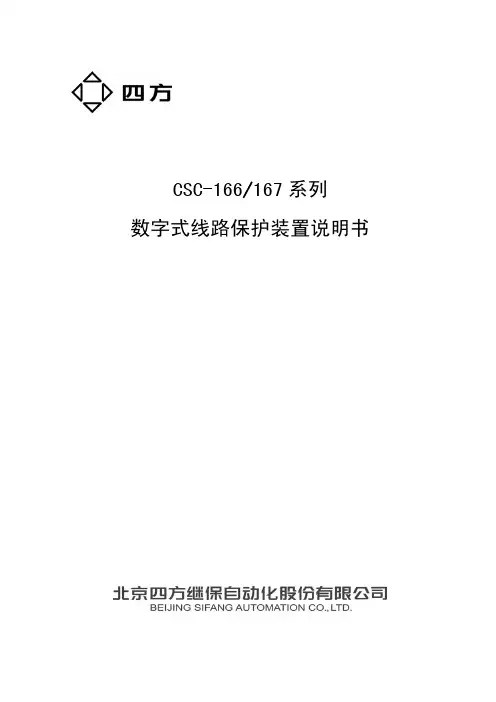

CSC-166/167系列数字式线路保护装置说明书CSC-166/167系列数字式线路保护装置说明书编制：赵志宏殷咏华校核：曹飞熊军标准化审查：梁路辉审定：秦应力出版号：V1.13文件代号：0SF.451.035出版日期：2011年07月版权所有：北京四方继保自动化股份有限公司注：本公司保留对此说明书修改的权利。

如果产品与说明书有不符之处，请您及时与我公司联系，我们将为您提供相应的服务。

技术支持 电话：010-******** 传真：010-********重 要 提 示感谢您使用北京四方继保自动化股份有限公司的产品。

为了安全、正确、高效地使用本装置，请您务必注意以下重要提示：1) 本说明书仅适用于CSC-166A、CSC-167A、CSC-167B 、CSC-167T型数字式线路保护装置V1.12、V1.15DZ及以上版本的保护程序。

2) 请仔细阅读本说明书，并按照说明书的规定整定、测试和操作。

若有特殊定制，请以工程说明书、工程资料为准。

3) 为防止装置损坏，严禁带电插拔装置各插件、触摸印制电路板上的芯片和器件。

4) 请使用合格的测试仪器和设备对装置进行试验和检测。

5) 装置如出现异常或需维修，请及时与本公司服务热线联系。

6)本装置的出厂操作密码是：8888。

7)此版说明书是在V1.12版说明书基础上主要改进如下：a. 在附录中增加了CSC-167A、CSC-167B、CSC-167T地址码版本定值清单及说明。

b. 在附图中增加了操作插件压力负控方式的电原理图。

目录第一篇装置的技术说明 (1)1 概述 (1)1.1适用范围及功能配置 (1)1.2CSC-160系列保护装置主要特点 (2)1.3装置执行的标准 (3)2 技术条件 (4)2.1环境条件 (4)2.2电气绝缘性能 (4)2.3机械性能 (4)2.4电磁兼容性 (5)2.5安全性能 (5)2.6热性能（过载能力） (5)2.7功率消耗 (5)2.8输出触点容量 (6)2.9装置主要技术参数 (6)3 装置硬件 (8)3.1装置外形尺寸和安装尺寸 (8)3.2装置外观 (8)3.3装置功能组件概述 (9)3.4各插件原理说明 (9)4 装置软件 (12)4.1保护程序整体结构 (12)4.2启动元件 (12)4.3检测功能和其他判别 (13)4.4电流差动全线速动保护 (16)4.5距离保护 (25)4.6TV断线后的两段过流保护 (29)4.7过电流保护 (29)4.8过负荷保护 (31)4.9低周减载功能 (31)4.10低压减载功能 (32)4.11三相一次重合闸 (33)4.12反时限保护 (35)4.13慢速重合闸功能 (36)4.14小电流接地选线功能 (36)第二篇用户安装使用 (37)5 开箱检查 (37)6 安装调试 (37)6.1安装 (37)6.2通电前的检查 (37)6.3装置通电检查 (38)6.4软件版本检查 (41)6.5打印功能检查 (41)6.6功能压板检查 (41)6.7开入量检查 (42)6.8开出传动 (43)6.9操作回路测试 (44)6.10电压切换回路测试 (47)6.11模拟量检查 (50)6.12硬件测频通道检查 (51)6.13光纤通道检查 (51)6.14保护整组试验 (51)7 整定值及整定计算说明 (54)7.1CSC-166A定值清单 (54)7.2CSC-167A定值清单 (57)7.3CSC-167B定值清单 (61)7.4CSC-167T定值清单 (64)7.5定值整定说明 (68)7.6控制字的输入、显示及打印说明 (74)7.7通信参数 (75)8 装置接线及端子说明 (76)8.1电流、电压回路接线图 (76)8.2装置端子说明 (78)9 人机接口及其操作 (84)9.1装置正面布置图 (84)9.2正常运行与显示 (85)9.3菜单结构 (86)10 运行及维护 (89)10.1装置投运前检查 (89)10.2运行情况下注意事项 (90)10.3设备更换软件或插件后的操作 (90)10.4运行定值区的切换方法 (91)10.5保护报告的调取、打印方法 (91)10.6其它说明 (91)10.7定期检修 (92)11 保护报文汇总 (93)11.1事件报告 (93)11.2告警报告 (94)11.3运行报文 (96)12 动作报告的格式和典型报告分析 (97)12.1保护动作报告及分析 (97)12.2故障录波报告调取及分析 (97)13 运输、储存 (101)14 订货须知 (101)15 附录1：字符和中文字符集 (102)15.1使用说明 (102)15.2ASCII16进制字符表 (102)15.3中文字符表 (103)16 附录2：CSPC调试软件使用简介 (107)17 附录3：具有纵联保护地址功能版本的说明 (110)17.1装置地址识别码 (110)17.2数据通信的帧格式 (110)17.3CSC-167A定值清单 (110)17.4CSC-167B定值清单 (115)17.5CSC-167T定值清单 (118)17.6定值整定说明 (121)18 附录4：功能投退按位显示的定值清单 (122)18.1CSC-166A定值清单 (122)18.2CSC-167A定值清单 (124)18.3CSC-167B定值清单 (127)18.4CSC-167T定值清单 (129)18.5定值整定说明 (131)18.6控制字的输入、显示及打印说明 (131)18.7通信参数 (132)18.8菜单结构 (132)19 附图 (135)附图1电压切换插件原理图 (135)附图2交流插件原理图 (136)附图3CPU插件简化原理图 (137)附图4MASTER板简化原理图 (138)附图5开入插件电原理图 (139)附图6开出1插件电原理图 (140)附图7开出2插件电原理图 (141)附图8-1操作插件电原理图（单跳圈） (142)附图8-2操作插件电原理图（双跳圈） (143)附图8-3操作插件电原理图（压力负控方式、单跳圈） (144)附图9电源插件电原理图 (145)附图10-1CSC-166AQZ1背板端子图（单跳圈） (146)附图10-2CSC-166AQZ2背板端子图（双跳圈） (147)附图10-3CSC-167AQZ1背板端子图（单跳圈） (148)附图10-4CSC-167AQZ2背板端子图（双跳圈） (149)附图10-5CSC-167BQZ1背板端子图（单跳圈） (150)附图10-6CSC-167BQZ2背板端子图（双跳圈） (151)附图10-7CSC-167TQZ1背板端子图（单跳圈） (152)附图10-8CSC-167TQZ2背板端子图（双跳圈） (153)第一篇 装置的技术说明1 概述1.1 适用范围及功能配置CSC-166/167系列数字式线路保护装置（以下简称装置或产品）可以适用于66kV 或35kV等中性点不接地或经消弧线圈接地的小电流接地系统的输电线路。

CSC-306D数字式发电机保护装置定值清单改（2007）015编制：邹东霞校核：苏毅审定：屠黎明版本号：V1.16文件代号：D01055软件版本号：V1.15及以上出版日期：2007.11目录1 装置参数定值 (1)2 发电机公共定值 (4)3 励磁公共定值 (5)4 发电机计算参数 (5)5 励磁系统保护定值 (6)5.1 励磁差动保护定值 (6)5.2 励磁速断过流保护定值 (6)6 发电机主保护定值 (7)6.1 发电机纵差保护定值 (7)6.2 发电机匝间保护定值 (8)7 发电机短路后备保护定值 (9)7.1 大电流闭锁保护定值 (9)7.2 复合过流保护定值 (9)7.3 阻抗保护定值 (10)8 发电机接地保护定值 (11)8.1 基波零压定子接地保护定值 (11)8.2 三次谐波定子接地保护定值 (11)8.3 转子一点接地保护定值 (12)8.4 转子两点接地保护定值 (12)9 低励失磁保护定值 (13)10 发电机过负荷定值 (14)10.1 定子过负荷保护定值 (14)10.2 负序过负荷保护定值 (14)10.3 转子过负荷保护定值 (15)11 发电机电压保护定值 (16)11.1 过电压保护定值 (16)11.2 过激磁保护定值 (16)12 发电机功率保护定值 (17)12.1 逆功率保护定值 (17)12.2 程跳逆功率保护定值 (17)13 发电机特殊保护定值 (18)13.1 失步保护定值 (18)13.2 起停机保护定值 (18)13.3 误上电保护定值 (19)13.4 电超速保护定值 (19)13.5 频率异常保护定值 (20)13.6 开关量保护定值 (21)CSC-306D定值清单1装置参数定值表1 装置参数定值单注：各“……跳闸2”用于有跳闸方式切换的场合，这时要求跳闸方式切换压板也必须投入。

对于发电机过流跳闸2、阻抗跳闸2、失磁跳闸2，还要求相应的跳闸方式控制字位（见表3）投入。

目次1.范围 (3)2.本指导书涉及的文件、技术资料和图纸 (3)3.安全措施 (3)4.备品备件准备 (6)5.现场准备及工具 (6)5.1现场准备 (6)5.2专用工具 (7)5.3工作准备 (8)5.4办理相关工作票 (8)6.检修工序及质量标准 (10)6.1 开工准备 (10)6.2 检修电源的准备 (10)6.3 做好安全措施 (10)6.4 保护屏检查及清扫 (10)6.5 插件外观检查 (10)6.6 屏内接线检查。

(10)6.7 试验仪器检查 (10)6.8 绝缘检查（用1000V摇表摇测） (10)6.9 各保护装置直流逆变电源测试 (10)6.10 通电初步检查 (10)6.11 中间继电器定值检查 (11)6.12 保护装置交流元件零漂及精度检查 (11)6.13 开关量输入回路检查 (11)6.14 输出回路检查 (11)6.15 功能校验 (11)6.15.1 发电机差动保护 (11)6.16 整组检验及验收传动 (13)6.17 工作终结 (13)7.试验记录 (14)8.不符合项目处理单（H3） (15)9.完工报告单（H4） (16)10.质量签证单 (17)11.对本作业指导书的修订建议（记录阅读、使用中发现的问题及完善建议） (17)附录A (18)现场工作安全技术措施 (18)发电机微机保护全部校验试验报告 (20)A.1 所需仪器仪表 (20)A.2 保护屏后接线、插件外观检查及压板线检查 (20)A.3 绝缘测试 (20)CT、PT回路绝缘测试 (21)A.4 装置铭牌参数、软件版本 (22)A.5 通电初步检查 (22)A.5.1 定值整定、修改、核对 (22)A.6 逆变电源检验 (22)A.6.1 电源模块自启动检查 (22)A.6.2 工作电源输出电压及稳定性检查 (22)A.7 模拟量输入幅值和相位特性 (22)A.7.1 检验零漂 (22)A.7.2 检验电流电压刻度 (23)A.8 开关量检查 (24)A.9 保护功能检查 (25)A.9.1 差动启动值及差动速断保护定值试验 (25)A.9.2 比率制动特性试验 (25)A.9.3 发电机匝间保护 (27)A.9.4 发电机相间后备保护 (27)A.9.5 定子接地（基波）： (28)A.9.6 定子接地（三次谐波）： (28)A.9.7 发电机过电压保护： (28)A.9.8 发电机负序过负荷： (28)A.9.9 发电机对称过负荷： (29)A.9.10 起停机保护： (29)A.9.11 发电机失磁保护： (30)A.9.12 发电机失步保护： (30)A.9.13 发电机过激磁保护 (30)A.9.14 发电机逆功率保护： (31)A.9.15 发电机频率保护： (31)A.9.16 误上电保护 (31)A.9.17 励磁变差动保护 (31)A.9.18 励磁变过流保护 (32)A.9.19 励磁变过负荷保护 (32)A.9.20 非电量保护 (32)A.9.21 防跳功能检查 (33)A.10 整组试验 (33)A.10.1 利用模拟开关箱或其他方法进行试验： (33)A.10.2 实际断路器传动： (33)A.11 送电前需检查的项目 (33)A.12 终结 (34)发电机保护装置检修作业指导书1.范围本作业指导书规定了绍兴江滨热电电厂第一套PRC85G发电机保护装置（南瑞继保电气有限公司制造）、第二套CSC-306D发电机保护装置（四方继保电气有限公司制造）大修工作涉及的技术资料和图纸、安全措施、备品备件、现场准备及工具、工序及质量标准和检修记录等相关的技术标准。

CSC-300系列数字式发变组保护装置调试说明编制：校核：审定：版本号：V1.00文件代号：0SF.190.006出版日期：2006.8.18目录1概述 (1)2试验准备 (1)2.1常用试验方法介绍 (2)2.1.1 测试确定动作特性激励量（或特性量）施加的方法 (2)2.1.2 模拟各种故障电流的试验方法 (2)2.2保护定值的整定 (3)3发电机保护功能测试 (4)3.1发电机纵差保护测试 (4)3.1.1 试验接线 (4)3.1.2 主要测试项目 (4)3.2负序方向闭锁纵向零压保护测试 (11)3.2.1 试验接线 (11)3.2.2 主要测试项目 (12)3.3单元件横差保护测试 (17)3.3.1 试验接线 (17)3.3.2 主要测试项目 (17)3.4励磁差动保护测试 (19)3.4.1 试验接线 (19)3.4.2 差动保护测试方法简介 (20)3.4.3 励磁机差动主要测试项目 (22)3.4.4 励磁变差动主要测试项目 (22)3.5发电机基波零压定子接地保护测试 (31)3.5.1 试验接线 (31)3.5.2 基波定子接地主要测试项目 (31)3.6发电机三次谐波零压定子接地保护测试 (34)3.6.1 试验接线 (34)3.6.2 三次谐波定子接地主要测试项目 (35)3.7发电机复压过流保护 (40)3.7.1 试验接线 (40)3.7.2 复压过流保护主要测试项目 (40)3.9发电机失磁保护测试 (46)3.9.1 试验接线 (46)3.9.2 主要测试项目 (48)3.10定子过负荷保护测试 (58)3.10.1 试验接线 (58)3.10.2 定子过负荷保护主要测试项目 (58)3.11负序过负荷保护测试 (61)3.11.1 试验接线 (61)3.11.2 负序过负荷保护主要测试项目 (61)3.12转子绕组过负荷保护测试 (63)3.12.1 试验接线 (63)3.12.2 转子过负荷保护主要测试项目 (64)3.13发电机逆功率保护测试 (67)3.13.1 试验接线 (67)3.13.2 主要测试项目 (68)3.14.1 试验接线 (71)3.14.2 主要测试项目 (72)3.15发电机过激磁保护测试 (74)3.15.1 试验接线 (74)3.15.2 主要测试项目 (74)3.16发电机频率异常保护测试 (77)3.16.1 试验接线 (77)3.16.2 主要测试项目 (77)3.17发电机起停机保护测试 (82)3.17.1 试验接线 (82)3.17.2 主要测试项目 (83)3.18发电机误上电保护测试 (85)3.18.1 试验接线 (85)3.18.2 主要测试项目 (85)3.19发电机失步保护测试 (87)3.19.2 主要测试项目 (88)3.20发电机转子一点接地保护测试 (91)3.21发电机转子两点接地保护测试 (95)3.22TV异常测试 (97)4主变保护功能测试 (101)4.1主变差动保护测试 (101)4.1.1 试验接线 (101)4.1.2 变压器差动主要测试项目 (102)4.2主变阻抗保护测试 (111)4.2.1 试验接线 (111)4.2.2 主要测试项目 (111)4.3主变复压过流保护测试 (115)4.3.1 试验接线 (115)4.3.2 主要测试项目 (116)4.4主变零流保护测试 (122)4.4.2 主要测试项目 (122)4.5主变间隙保护测试 (127)4.5.1 试验接线 (127)4.5.2 主要测试项目 (128)4.6主变启动通风、过负荷测试 (130)4.6.1 试验接线 (130)4.6.2 主要测试项目 (130)4.7非全相保护测试方案 (132)4.7.1 试验接线 (132)4.7.2 非全相保护主要测试项目 (132)4.8失灵启动测试方案 (135)4.8.1 试验接线 (135)4.8.2 失灵启动主要测试项目 (136)4.9断口闪络保护测试方案 (140)4.9.1 试验接线 (140)4.9.2 断口闪络保护主要测试项目 (140)4.10主变高压侧TV异常判别原理 (143)5高厂变保护功能测试 (145)5.1厂变差动保护测试 (145)5.1.1 试验接线 (145)5.1.2 主要测试项目 (146)5.2厂变高压侧复压过流保护测试 (153)5.2.1 试验接线 (153)5.2.2 主要测试项目 (154)5.3A分支、B分支速断过流保护测试 (158)5.3.1 试验接线 (158)5.3.2 主要测试项目 (158)5.4A分支复压过流保护测试 (161)5.4.1 试验接线 (161)5.4.2 主要测试项目 (161)5.5B分支复压过流保护测试 (164)5.5.1 试验接线 (164)5.5.2 主要测试项目 (164)5.6低压侧零流保护测试 (167)5.6.1 试验接线 (167)5.6.2 主要测试项目 (167)5.7低2侧零流保护测试 (169)5.7.1 试验接线 (169)5.7.2 主要测试项目 (170)5.8厂变过负荷、启动通风保护测试 (172)5.8.1 试验接线 (172)5.8.2 主要测试项目 (172)5.92#厂变保护保护测试 (173)5.10TV断线测试 (174)6动作报告的格式和典型报告分析 (177)6.1保护动作报告分析 (177)6.1.1 报告分类： (177)6.1.2 录波打印量的设置 (177)6.1.3 报告的调取： (178)6.1.4 典型动作报告分析： (178)6.2录波报告分析 (178)6.2.1 故障录波 (178)6.2.2 故障录波的调取 (179)6.2.3 典型录波报告分析 (179)1概述本说明以“CSC-300系列数字式发变组保护装置”（以下简称装置或产品）为测试对象，目的在于提供保护测试的方法指导厂内调试和工程调试，所提供的试验项目并不要求全部试验，可根据现场实际条件选作。

Q/CDT2012-05-01发布2012-06-01实施大唐国际潮州发电公司发布目次1 范围 (2)2 本指导书涉及的资料和图纸 (2)3 安全措施 (2)4 备品备件清单 (3)5 现场准备及工具 (3)6 检修工序及质量标准 (4)7 检修记录 (4)8 不符合项目处理单 (9)9 完工报告单 (1)10 质量签证单 (2)1 范围本指导书适用于广东大唐国际潮州发电有限责任公司#3、#4启备变保护装置及二次回路检修工作。

2 本指导书涉及的资料和图纸下列文件中的条款通过本规范的引用而成为本规范的条款。

凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本规范。

《CSC-316型微机变压器保护装置技术和使用说明书》北京四方继保自动化股份有限公司《CSC-336变压器非电量保护装置技术和使用说明书》北京四方继保自动化股份有限公司#3、4启备变保护装置厂家图纸设计院图纸 F11012Z-D0804《启动/备用变压器二次线》设计院图纸 F11012Z-D0805《高压厂用电源二次线》设计院图纸 F11012Z-D0806《低压厂用电二次线》DLT 995-2006 继电保护及电网安全自动装置检验规程Q/CSG 1 0008-2004 继电保护及安全自动装置检验条例DL/T 559-94 220～500KV电网继电保护装置运行整定规程DL 400-91 继电保护和安全自动装置技术规程DL 478-92 静态继电保护及安全自动装置通用技术条件《电力系统继电保护及安全自动装置反事故措施要点》电力部电安生（1994）《广东省电力系统继电保护反事故措施2007版》（单行本）广东省电力调度中心（2007.12）《中国南方电网继电保护管理暂行规定》南方电网调（2003）10号《继电保护及安全自动装置运行管理规程》继电保护和电网安全自动装置现场工作保安规定3 安全措施3.1 严格执行《电业安全工作规程》。

CSC-306E数字式发电机保护装置硬件使用说明编制：校核：标准化审查：审定：版本号：V1.15文件代号：0SF.190.012出版日期：2006.3.311CSC-306E电流电压接线回路CSC-306E电流电压回路接线示意如图1所示，装置内部的电流电压变换器的极性端均应分别同电流互感器和电压互感器的极性端相连。

图1 CSC-306E数字式发电机保护装置电流电压回路接线图2CSC-306E装置外形示意图3CSC-306E插件布置图CSC-306E保护装置根据信号插件的不同，分为常规型和瞬动型两种型号，设计时需根据现场对信号的实际需求来选择装置类型。

常规型中，信号插件上的保护动作信号为瞬动接点、告警信号为保持接点，主要适用于改造的发变组的工程；瞬动型是指信号插件上的所有信号均为瞬动接点，主要适用于新建电厂发变组保护。

具体的信号分配可见表2。

常规型CSC-306E保护装置的插件布置图如图3所示，瞬动型CSC-306E保护装置的插件布置图如图4所示。

常规型和瞬动型的区别在于：信号插件10和11的插件型号不同。

4CSC-306E端子说明CSC-306E背板端子图如图5所示。

图5 CSC-306E数字式发电机保护装置背板端子图5CSC-306E端子使用说明5.1交流插件1（X1端子组）a)X1-1ab~3ab端子为发电机机端三相电流输入回路：IGTA、IGTB、IGTC；b)X1-4ab~6ab端子为发电机中性点第1组三相电流输入回路：IGNA、IGNB、IGNC；c)X1-7ab端子为横差电流输入回路：IHC；d)X1-8ab端子为主变高压侧零序电压输入回路：UMTH0、UMTH0N；e)X1-9ab端子为发电机机端零序电压输入回路：UG10、UG10N；f)X1-11a、10a、10b端子为发电机机端电压输入回路：UG1A、UG1B、UG1C；g)X1-12ab端子为装置屏蔽地。

5.2交流插件2（X2端子组）a)X2-1ab~3ab端子为发电机中性点第2组三相电流输入回路：IGN2A、IGN2B、IGN2C；b)X2-4ab~5ab端子为逆功率专用测量电流输入回路：IGCA、IGCC；c)X2-6ab端子为零序电流（零序电流定子接地保护用）输入回路：I0Z；d)X2-9a、8a、8b、9b端子为主变高压侧电压输入回路：UMTHA、UMTHB、UMTHC、UMTHN；e)X2-11a、10a、10b端子为匝间保护专用电压输入回路：UG2A、UG2B、UG2C；f)X2-12ab端子为装置屏蔽地。

CSC-306E 数字式发电机保护装置硬件使用说明编制：校核：标准化审查：审定：版本号：V1.15文件代号：0SF.190.012 出版日期：2006.3.311 CSC-306E 电流电压接线回路CSC-306E 电流电压回路接线示意如图 1 所示，装置内部的电流电压变换器的极性端均应分别同电流互感器和电压互感器的极性端相连。

图 1 CSC-306E 数字式发电机保护装置电流电压回路接线图2 CSC-306E 装置外形示意图CSC-306E 装置外形示意图如图 2 所示。

2 CSC-306E3 CSC-306E 插件布置图CSC-306E 保护装置根据信号插件的不同，分为常规型和瞬动型两种型号，设计时需根据现场对信号的实际需求来选择装置类型。

常规型中，信号插件上的保护动作信号为瞬动接点、告警信号为保持接点，主要适用于改造的发变组的工程；瞬动型是指信号插件上的所有信号均为瞬动接点，主要适用于新建电厂发变组保护。

具体的信号分配可见表2。

常规型CSC-306E 保护装置的插件布置图如图3所示，瞬动型CSC-306E 保护装置的插件布置图如图4 所示。

常规型和瞬动型的区别在于：信号插件10和11的插件型号不同。

CSC-306E 数字式发电机保护装置插件布置图1TE=5.08mm 图 3 常规型CSC-306E 数字式发电机保护装置插件布置图CSC-306E 数字式发电机保护装置插件布置图2TE7 管理8TE8.14TE 4TE94TE 4TE 4TE12POWE6TER2TE1TE=5.08mm 图 4 瞬动型CSC-306E 数字式发电机保护装置插件布置图4 CSC-306E 端子说明CSC-306E 背板端子图如图5 所示。

图 5 CSC-306E 数字式发电机保护装置背板端子图5 CSC-306E 端子使用说明5.1 交流插件1(X1 端子组)a)X1-1ab~3ab 端子为发电机机端三相电流输入回路：I GTA 、IGTB 、IGTC ；b)X1-4ab~6ab 端子为发电机中性点第1组三相电流输入回路：IGNA 、IGNB 、IGNC ；c)X1-7ab 端子为横差电流输入回路：IHC ；d)X1-8ab 端子为主变高压侧零序电压输入回路：UMTH0 、UMTH0N ；e)X1-9ab 端子为发电机机端零序电压输入回路：UG10、UG10N ；f)X1-11a、10a、10b端子为发电机机端电压输入回路：UG1A 、UG1B 、UG1C ；g)X1-12ab 端子为装置屏蔽地。

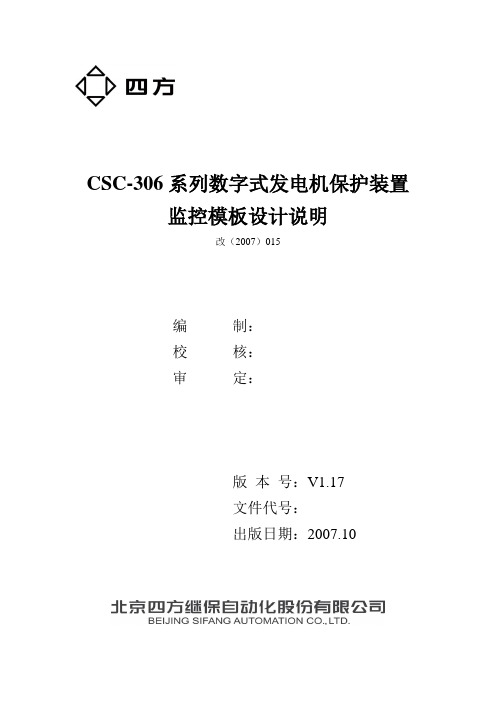

CSC-306系列数字式发电机保护装置监控模板设计说明改（2007）015编制：校核：审定：版本号：V1.17文件代号：出版日期：2007.10目录1.说明 (1)2.定值模板 (1)2.1定值模板说明 (1)2.1.1103规约定值模板说明 (1)2.1.2CSC2000规约定值模板说明 (1)2.2定值模板表 (2)3.遥信模板（包括保护事件、告警事件） (9)3.1遥信模板说明 (9)3.1.1103规约遥信模板说明 (9)3.1.2CSC2000规约遥信模板说明 (10)3.2遥信模板表 (10)4.遥测模板 (16)5.遥控模板 (16)5.1遥控模板说明 (16)5.1.1103规约遥控模板说明 (16)5.1.2CSC2000规约遥控模板说明 (16)5.2遥控模板表 (16)6.录波模板 (18)6.1录波模板表－扰动数据中带标志的状态信息 (18)6.2录波模板表－扰动数据中模拟量的通道定义 (20)1.说明1、本说明适用于CSC-306系列数字式发电机保护装置通过CSC2000规约与CSC2000后台监控通讯。

2、本说明适用于CSC-306系列数字式发电机保护装置通过IEC 60870-5-103 (DL/T 667-1999)通信规约与自动化系统的主从通信，保护装置作为通信的子站，兼容级别3。

3、本说明适用的装置型号包括CSC-306D、CSC-306E、CSC-306G等（V1.15版及以上）。

4、当用103规约时，保护装置与自动化系统的通信通过装置背板端子的RS485接口来实现，通信地址可通过面板设置，装置的MASTER板复位或重新上电后修改的信息开始起作用。

通信参数如下：●偶校验●8位数据位●1位停止位●通信波特率为9600bps5、CSC-306系列数字式发电机保护装置的保护类型码为0x72，定值类型码为0x72。

6、模板文档包括：定值模板、遥信模板、遥测模板、遥控模板、录波模板。
