分光计的调节与使用一、实验内容：1.了解分光计的结构和调节方法；2.测量棱镜的折射率。
二、实验仪器：分光计三、实验原理：1. 分光计的结构分光计具备有四个主要部件：望远镜、平行光管、载物台、读数盘（刻度盘、游标盘）。
1）望远镜(8):图2 自准望远镜结构望远镜是用来观察平行光的。
分光计采用的是自准直望远镜(阿贝式)。
它是由目镜、叉丝分划板和物镜三部分组成，分别装在三个套筒中，这三个套筒一个比一个大，彼此可以互相滑动，以便调节聚焦。
如图2所示。
中间的一个套筒装有一块圆形分划板，分划板面刻有“”形叉丝，分划板的下方紧贴着装有一块45°全反射小棱镜，在与分划板相贴的小棱镜的直角面上，刻有一个“+”形透光的叉丝。
在望远镜看到的“+”像就是这个叉丝(物)的像。
叉丝套筒上正对着小棱镜的另一个直角面处开有小孔并装一小灯，小灯的光进入小孔经全反射小棱镜反射后，沿望远镜光轴方向照亮分划板，以便于调节和观测。
2）平行光管(3)：平行光管是用来产生平行光的，它由狭缝和会聚透镜组成，其结构如图3所示。
狭缝与透镜之间的距离可以通过伸缩狭缝套筒进行调节，当狭缝调到透镜的焦平面上时，则狭缝发出的光经透镜后就成为平行光。
狭缝的宽度可由图中的2进行调节。
3）载物平台(5)：载物平台是用来放待测物件的（如三棱镜、光栅等）。
4）读数装置(21，22)：读数装置由刻度圆盘和与游标盘组成。
刻度圆盘分为360°，每度中间有半刻度线，故刻度圆盘的最小读数为半度(30′)，小于半度的值利用游标读出。
游标上有30分格，故最小刻度为。
分光计上的游标为角游标，但其原理和读数方法与游标卡尺类似。
1图3平行光管结构图图4分光计的游标盘为了消除刻度圆盘与游标盘不完全同轴所引起的偏心误差，在刻度圆盘对径方向(相隔)设有两个游标盘，测量时要同时记录两个游标的读数。
如图5所示。
图5中的外圆表示刻度盘，其中心在O ；内圆表示载物台，其中心在O'。
分光计的调节和使用【实验目的】1.了解分光计的结构，学会分光计的调整方法。
2.学会用反射法测量三棱镜的顶角。
【实验仪器】JJY—01型分光计或FGY——01型分光计及其附件、钠灯、三棱镜、平面反射镜等【实验原理】一、分光计的结构及调节原理1.平行光管平行光管用来产生平行光束。
管的一端装有消色差透镜，另一端内插入一个套筒，套筒末端有一条可调狭缝。
2.望远镜分光计采用自准望远镜。
它由物镜、叉丝分化板和目镜组成。
分别装在三个套管上，彼此可以相当滑动。
3. 载物台载物台是用来放置待测器件（如平面镜、棱镜、光栅等）位置的平台。
平台下方有呈正三角形分布着三个调平螺钉，它们可用来调节平台使之与中心轴垂直。
旋松滚花螺母，可以调节平台的高度。
4.读数装置分光计的刻度盘垂直于分光计主轴且可绕主轴转动。
为消除偏心差，采用两个相差180˚的窗口读数。
二、三棱镜顶角的测量原理1、自准法测三棱镜顶角如图5所示，只需测出三棱镜的两个光学面的法线之间的夹角φ，即可求得顶角α＝180°－φ2、平行光法测三棱镜顶角如图6所示，由平行光管射出的平行光照在三棱镜顶角上，经两反射面反射后，只要测出两反射光束之间的夹角，即可求得三棱镜顶角【实验内容】一、分光计的调节精密的光学测量一般使用平行光进行测量，分光计也是按此设计的，所以在使用时必须调整好分光计，以达到以下要求：(1)望远镜能接收平行光；(2)平行光管能发出平行光；(3)望远镜光轴和平行光管光轴组成的平面垂直于分光仪的中心旋转轴；(4)望远镜光轴和平行光管光轴组成的平面与读数度盘平面平行。
1.目测粗调从侧面用眼睛观察，调节望远镜光轴和平行光管光轴等高共轴，并调节载物台平面（调三个调平螺钉等高），使望远镜、平行光管、载物台三者大致均垂直于分光仪中心旋转轴。
2.调节望远镜（1）调节望远镜适合观察平行光①打开分光仪电源开关。
②调节目镜与分划板的距离，使目镜中观察到的“╪”形叉丝清晰。

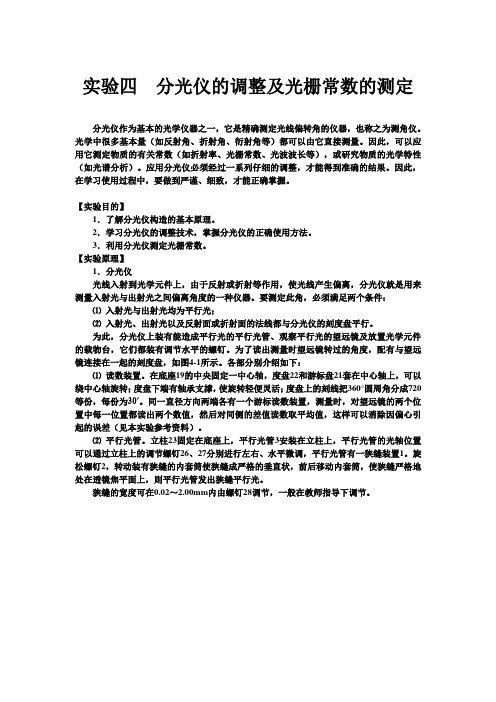

实验四分光仪的调整及光栅常数的测定分光仪作为基本的光学仪器之一，它是精确测定光线偏转角的仪器，也称之为测角仪。
光学中很多基本量（如反射角、折射角、衍射角等）都可以由它直接测量。
因此，可以应用它测定物质的有关常数（如折射率、光栅常数、光波波长等），或研究物质的光学特性（如光谱分析）。
应用分光仪必须经过一系列仔细的调整，才能得到准确的结果。
因此，在学习使用过程中，要做到严谨、细致，才能正确掌握。
【实验目的】1．了解分光仪构造的基本原理。
2．学习分光仪的调整技术，掌握分光仪的正确使用方法。
3．利用分光仪测定光栅常数。
【实验原理】1．分光仪光线入射到光学元件上，由于反射或折射等作用，使光线产生偏离，分光仪就是用来测量入射光与出射光之间偏离角度的一种仪器。
要测定此角，必须满足两个条件：⑴入射光与出射光均为平行光；⑵入射光、出射光以及反射面或折射面的法线都与分光仪的刻度盘平行。
为此，分光仪上装有能造成平行光的平行光管、观察平行光的望远镜及放置光学元件的载物台，它们都装有调节水平的螺钉。
为了读出测量时望远镜转过的角度，配有与望远镜连接在一起的刻度盘，如图4-1所示。
各部分别介绍如下：⑴读数装置。
在底座19的中央固定一中心轴，度盘22和游标盘21套在中心轴上，可以绕中心轴旋转；度盘下端有轴承支撑，使旋转轻便灵活；度盘上的刻线把360°圆周角分成720等份，每份为30′。
同一直径方向两端各有一个游标读数装置，测量时，对望远镜的两个位置中每一位置都读出两个数值，然后对同侧的差值读数取平均值，这样可以消除因偏心引起的误差（见本实验参考资料）。
⑵平行光管。
立柱23固定在底座上，平行光管3安装在立柱上，平行光管的光轴位置可以通过立柱上的调节螺钉26、27分别进行左右、水平微调，平行光管有一狭缝装置1。
旋松螺钉2，转动装有狭缝的内套筒使狭缝成严格的垂直状，前后移动内套筒，使狭缝严格地处在透镜焦平面上，则平行光管发出狭缝平行光。
分光仪的调节实验报告一、实验目的1.了解分光仪的结构和原理；2.掌握分光仪的调节和使用方法.二、实验原理1.分光仪的结构分光仪一般由底座、望远镜，平行光管、载物台和读数装置组成.一种常见分光仪的结构示意图：(1)底座：支撑整个仪器.在其中心有一固定中心轴.望远镜、刻度盘、游标均套在中心轴上，可绕中心轴旋转；(2)望远镜：使用的望远镜通常由以下几个部分组成，物镜、叉丝、照明光源和目镜.目镜与物镜之间距离可调节，目镜和叉丝之间距离可调节.本实验中望远镜主要用来观测平行光（相当于观测无限远的物体）.望远镜在测量时应达到的状态：入射光汇聚到焦平面上，作为测量准线的叉丝也要位于焦平面上，这时目镜应能清晰的看清叉丝的位置.望远镜的位置可以通过微调螺丝进行精确调节，望远镜的俯仰也可以进行调节.测量望远镜的两种常见结构：(3)平行光管：平行光管的作用是产生平行光，由一个消色差的凸透镜和可变狭缝组成，狭缝和透镜之间的距离可以改变.平行光管同样固定在一个支架上，它的角度不可变，可以通过微调螺丝稍微改变平行光出射方向.平行光管的俯仰同样可以调节.(4)载物台：载物台用于放置待测元件.载物台下有三个调节螺丝，用于调节载物台的倾斜程度.载物台既可以单独绕仪器中心轴旋转，也可以随读数装置共同绕中心轴旋转.(5)读数装置：由刻度盘和两个游标组成.由于游标和刻度盘有各自的转轴，可能产生偏心差，如图所示：α是望远镜实际转过的角度，当O和O′不重合时，两个游标转过的角度不再相同，分别为β和β′.几何上可以证明：β+β‘=α，这样就可以消除偏心差.22.分光仪的调节分光仪需满足以下条件才能进行测量：a. 望远镜的光轴与仪器的转轴垂直并能对平行光很好地成像（看到的像应该尽量清晰）；b. 平行光管的光轴与仪器的转轴垂直并能射出平行光；用自准法调节实验仪器，具体调节步骤如下：(1)目测粗调：用眼睛观察分光仪侧面，调节望远镜俯仰和载物台下螺丝，使望远镜平行光轴大致与载物台平面平行且与一起中心轴大致垂直；(2)利用自准法将望远镜调焦于无限远处.步骤如下：a. 调节目镜，直到能清晰地看到叉丝；b. 点亮目镜旁的小灯照亮叉丝，叉丝经望远镜的物镜被成像在无限远处，在载物台上放置一平面反射镜将叉丝像反射回来为一个无限远的物体，调节平面镜和望远镜俯仰使得从望远镜中可以看到反射回来的叉丝像，这时对望远镜进行调焦直至清晰，并与叉丝无视差时，叉丝与叉丝像位于望远镜物镜焦平面上.此时，望远镜被调焦到无限远处；平面镜的放法：(3)用各半调节法使望远镜的光轴与仪器的转轴垂直；在目镜中观察到叉丝的像与反转反射镜后叉丝的像不重合时，调节望远镜水平螺丝，使水平叉丝像在视场中向调整位置移动一半，再调节载物台下螺丝使之与该位置重合；使反射镜再旋转180°，继续上述操作；多次重复调节，直到两次反射像都到达所要调节位置时，满足望远镜的光轴和仪器的转轴垂直.(4)调节平行光管使之出射平行光，并且其光轴和仪器转轴垂直.点亮汞灯，使光被望远镜接收.调节狭缝与平行光物镜之间的距离，直至能从望远镜中观察到边缘清晰，且与叉丝无视差的狭缝像，此时平行光管出射平行光；再调节平行光管俯仰，使狭缝像上下对称与望远镜视场中心的水平叉丝，此时满足实验要求.三、实验总结分析本次实验主要学习了分光仪的使用，简单观察了光栅的衍射.分光仪是一种精密的测量仪器，任何一个简单步骤的缺失都会引发实验的错误，在调节过程中要格外细心.。

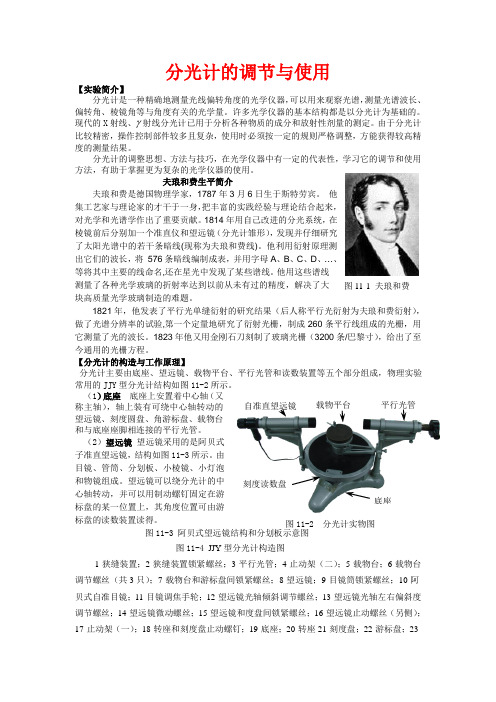

分光计的调节与使用【实验简介】分光计是一种精确地测量光线偏转角度的光学仪器，可以用来观察光谱，测量光谱波长、偏转角、棱镜角等与角度有关的光学量。
许多光学仪器的基本结构都是以分光计为基础的。
现代的X 射线、 射线分光计已用于分析各种物质的成分和放射性剂量的测定。
由于分光计比较精密，操作控制部件较多且复杂，使用时必须按一定的规则严格调整，方能获得较高精度的测量结果。
分光计的调整思想、方法与技巧，在光学仪器中有一定的代表性，学习它的调节和使用方法，有助于掌握更为复杂的光学仪器的使用。
夫琅和费生平简介夫琅和费是德国物理学家，1787年3月6日生于斯特劳宾。
他集工艺家与理论家的才干于一身，把丰富的实践经验与理论结合起来，对光学和光谱学作出了重要贡献。
1814年用自己改进的分光系统，在棱镜前后分别加一个准直仪和望远镜（分光计雏形），发现并仔细研究了太阳光谱中的若干条暗线(现称为夫琅和费线)。
他利用衍射原理测出它们的波长，将 576条暗线编制成表，并用字母A 、B 、C 、D 、…、等将其中主要的线命名,还在星光中发现了某些谱线。
他用这些谱线测量了各种光学玻璃的折射率达到以前从未有过的精度，解决了大块高质量光学玻璃制造的难题。
1821年，他发表了平行光单缝衍射的研究结果（后人称平行光衍射为夫琅和费衍射），做了光谱分辨率的试验,第一个定量地研究了衍射光栅，制成260条平行线组成的光栅，用它测量了光的波长。
1823年他又用金刚石刀刻制了玻璃光栅（3200条/巴黎寸），给出了至今通用的光栅方程。
【分光计的构造与工作原理】分光计主要由底座、望远镜、载物平台、平行光管和读数装置等五个部分组成，物理实验常用的JJY 型分光计结构如图11-2所示。
（1）底座 底座上安置着中心轴（又称主轴），轴上装有可绕中心轴转动的望远镜、刻度圆盘、角游标盘、载物台和与底座座脚相连接的平行光管。
（2）望远镜 望远镜采用的是阿贝式子准直望远镜，结构如图11-3所示。
5.1 分光仪的调节与使用分光仪（Spectrometer）简介分光仪是一种能精确测量角度的典型光学实验仪器，在利用光的反射、折射、衍射、干涉和偏振原理的各项实验中进行角度测量。
例如：利用光的反射原理测量棱镜的角度；利用光的折射原理测量棱镜的最小偏向角，从而计算棱镜玻璃的折射率和色散率；与光栅配合，作光的衍射实验，测量光波波长；与偏振片、波片配合，作光的偏振实验等。
实验目的1．了解分光仪的结构及各组成部件的作用，掌握分光仪的调节和使用方法；2．掌握测定棱镜顶角的方法；3．学会用最小偏向角测定棱镜的折射率。
仪器用具分光仪、汞灯、平面反射镜、三棱镜。
仪器介绍1．分光仪的结构分光仪外型如图5.1-1所示，它主要由望远镜（自准直望远镜），平行光管，载物台，游标刻度圆盘等几部分组成。
（1）分光仪底座中心处有一沿铅直方向的转轴，称为分光仪的中心转轴。
在转轴上套有游标刻度圆盘（包括度盘和游标盘），两个盘可绕中心转轴转动。
（2）自准值望远镜图5.1-2 自准值望远镜结构图（3）平行光管狭缝图5.1-3 平行光管结构图（4）载物台载物台可绕仪器转轴转动，它是为放置棱镜、光栅等被测光学元件而设置的，台下有三个调节螺丝，可调节载物台的倾斜度。
松开“游标盘止动螺丝”、锁紧“载物台锁紧螺丝”，载物台可以和游标盘一起绕分光仪游标盘的转轴转动。
（5）游标刻度圆盘游标刻度圆盘与分光仪的中心转轴垂直（分光仪出厂时已调整好）。
由于刻度圆盘的中心与中心转轴的中心制作时不能完全重合，因此在读数时会产生偏心差.游标刻度圆盘由度盘和游标盘组成，度盘最小分度值为00.5，游标盘最小分度值为1'，读数方法与游标卡尺的读数方法相同（度盘上的刻度值+游标上的刻度值）。
如图5.1-5读数为：09247'。
2．分光仪的调整为了准确测量角度，应调整分光仪达到下列状态： （1）望远镜聚集于无穷远，或称适合于观察平行光。
（2）平行光管射出的光是平行光，即狭缝口的位置正好处于平行光管会聚透镜的焦平面处。
基础物理实验研究性报告分光仪的调整、反射法测量三棱镜的顶角及最小偏向角法测量三棱镜折射率第一作者：学号：第二作者：学号：所在院系：孔祥鑫11011041文波11011031材料科学与工程学院摘要本文以“分光仪的调整、反射法测量三棱镜顶角及最小偏向法测量三棱镜折射率”为主要容，依次介绍了实验原理、实验仪器、实验步骤，随后进行了数据处理及误差分析，并进行了误差的定量分析，同时还给出了调节分光仪调节的技巧与经验，也对实验提出了一些改进意见，最后写了自己的体会和收获。
关键词：分光仪，三棱镜，顶角，折射率，误差分析目录摘要......................................................................................................................... I 目录........................................................................................................................ I I一、实验原理 (3)1.1分光仪的调整 (3)1.1.1分光仪的结构 (4)1.1.2分光仪的调节原理及方法 (5)1.2反射法测量三棱镜顶角 (8)1.2.1三棱镜的调整 (8)1.2.2反射法测量三棱镜顶角的测量原理 (9)1.3最小偏向角法测量三棱镜折射率 (10)二、实验仪器 (11)三、实验步骤 (11)3.1分光仪的调整 (11)3.2三棱镜顶角的测量 (12)3.3最小偏向角法测量棱镜折射率 (12)四、实验数据处理 (13)4.1反射法测三棱镜顶角 (13)4.1.1原始数据处理 (13)4.1.2不确定度计算 (14)4.2最小偏向法测量棱镜折射率 (14)4.2.1原始数据处理 (14)4.2.1不确定度计算 (15)五、误差分析 (16)5.1误差来源分析 (16)5.2探究平行光管的光是否垂直磨砂面BC射入对反射法测三棱镜顶角实验结果的影响 (17)5.3三棱镜顶角及三棱镜折射率误差定量分析 (18)六、注意事项 (20)七、分光仪调节技巧与经验 (21)八、实验仪器改进建议 (21)方案一利用激光进行辅助调节 (22)方案二利用水准仪进行辅助调节 (22)九、实验感想与收获 (23)参考文献 (24)原始数据记录纸 (25)一、实验原理1.1分光仪的调整1.1.1分光仪的结构1一狭缝套筒;2一狭缝套简锁紧螺钉;3一平行光管;4一制动架;5一载物台;6一载物台调平螺钉;7一载物台与游标盘联结螺钉;8一望远镜;9一望远镜锁紧螺钉;10一阿贝式自准直目镜; 11一目镜视度调节手轮;12一望远镜光轴俯仰调节螺钉;13一望远镜光轴水平凋节螺钉;14一支臂; 15一望远镜微调螺钉;16一望远镜与度盘联结螺钉;17一望远镜固紧螺钉（位于图后与螺钉16对称位置）;18一制动架(一);19一底座;20一转座;21一度盘;22一游标盘;23一立柱;24一游标盘微调螺钉;25一游标盘固紧螺钉;26一平行光管光轴水平调节螺钉;27一平行光管光轴俯仰调节螺钉;28一狭缝宽度调节螺钉(1)三角底座在一角底座中心，装有一垂直的固定轴，望远镜、主刻度圆盘、游标刻度圆盘都可绕它旋转，这一固定轴称分光仪主轴。
