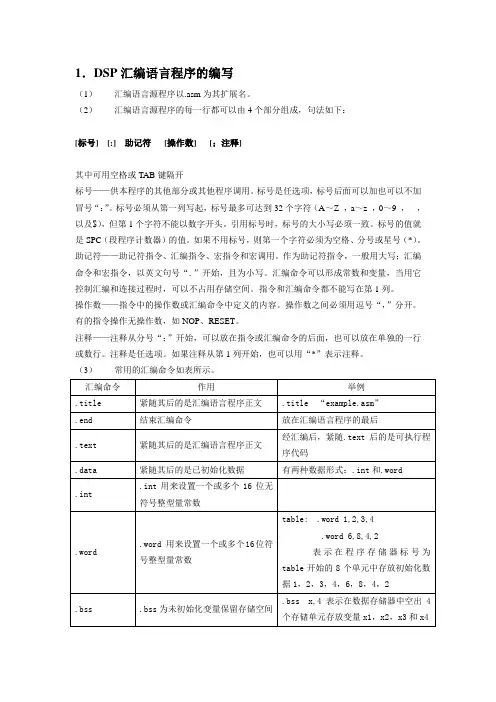

一,Dsp的硬件结构：⑴1组程序总线(PB),3组数据总线(CB,DB,EB),4组地址总线(PAB,CAB,DAB,EAB).⑵40位算术逻辑单元alu{C16=0工作在双精度算术运算方式,C16=1工作在双16位方式}ALU溢出后状态寄存器ST0的OVM=1时,用32位最大正数007FFFFFFFH或最大负数FF80000000H 加载累加器,溢出后溢出标志位OVA或OVB=1直到复位!⑶1个40位桶行移位寄存器,⑷2个独立40位ACCA和ACCB{ACCA和ACCB差别在于A的31~16位可以用途乘法器的一个输入}.⑸17X17并行乘法器与40位的专用加法器相连,用于MAC运算.⑹比较/选择/存储单元(CSSU)用于加法比较运算,⑺指数单元EXP(40位),⑻有16bit状态寄存器ST0,ST1和工作方式状态寄存器PMST.二,存储结构:①哈佛结构(ROM和RAM分开),②三个独立64kb,ROM,RAM,I/O空间,程序空间通过PMST的MP/MC\和OVLY控制,MP控制使用内部存储器,MP=0, 4000H-EFFFH程序存储空间定义为外部存储器,FF00H-FEFFH为内部,FF00H-FFFFH为内部ROM存储器,工作方式为微型计算机,MP=1,4000H-FFFFH全部定义为外部存储器,工作方式为处理器模式.当OVLY=0时,0000H~3FFFH全部定义为外部程序存储空间,程序空间不使用内部RAM,此时内部RAM只作为数据存储器使用,OVLY=10000H~007FH保留,程序无法使用,0080H~3FFFH定义为内部DARAM,即内部RAM被映射到程序存储空间和数据存储空间.③片上外设:2个通用I/O,XF(外部标志输出信号.控制外设工作)和BIO(控制分支转移信号,监测外部状态).BIO=0时执行转移指令.④定时器:4位预分频器和16位减法计数器组成,定时设定寄存器TIM(16bit)→0024H,复位/定时TIM装入PRD(定时寄存器→0025H,存放定时常数)寄存器的值,然后减1计数,TIM减到0后产生TINT中断,TCR(定时控制寄存器→0026H)用来控制定时器的控制位和状态位,包括定时分频TDDR,预标定时计数器PSC,控制位TRB和TSS等.周期=时钟T*(TDDR+1)*(PRD+1).⑤时钟发生器:内部振荡器和锁相环PLL{⑴硬件配置PLL,通过[CLKMD1,CLKMD2,CLKMD3R的状态,]⑵软件设置[通过16位的CLKMD→58H控制]},⑥主机接口HPI:{控制寄存器HPIC,地址寄存器HPIA,数据锁存器HPID,HPI内存},三,外设接口:软件等待状态寄存器SWWSR→0028H,复位时SWWSR→7FFFH,四,中断:1,可屏蔽中断{INT0-3,串行口中断,定时器中断TINT0-1,DMA中断(DMAC4,DMAC5).HPINT(HPI中断)}.2,非可屏蔽中断{外部中断投复位和‾NMI‾(可用软件中断)} 中断标志寄存器IFR和中断屏蔽寄存器IMR{中断向量地址的计算[中断向量地址是由PMST寄存器中的IPTR(中断向量指针,9bits)和左移2位后的中断向量序号(中断向量序号为0~31,左移两位后变成7位)所组成]例如INT0的中断序号为16(10H)左移两位后成40H若IPTR=0001H,则中断地址为00C0H,复位时IPTR全为1,所以硬件复位后程序总是从0FF80H执行}.五,指令系统:1,寻址方式{i.立即寻址.[用于初始化(LD #80H,A)].ii.绝对寻址[①数据存储器(dmad)寻址(mvkd exam1,*ar5)②程序存储器(pmad)寻址(mvpd table,*ar2)③端口(pa)寻址(PORTR FIFO,*AR5)④*(1K)寻址(LD *(PN),A))].iii.累加器寻址{是用累加器中的数值作为地址来读写程序存储器,READA Smem,WRITASmen}.iv.直接寻址{ADD @x,A}.v.间接寻址[(寻址范围0~64kb)利用辅助寄存器内容作为地址访问存储器(C54x有8个16bits辅助寄存器AR0-AR7)]vi.存储器映像寄存器(MMR))寻址{LDM,MVDM,MVMD,MVMM,POPM,PSHM,STLM,STM}vii.堆栈寻址{PSHD,PSHM,POPD,POPD}.常用缩写{Smem:16位的单寻址操作数,Xmem:16位双寻址操作数,Ymem:16位双寻址操作数,PA:16位立即数,src:源累加器,dst:目的累加器,lk:16位长立即数},六,软件开发过程:.text文本段,.data数据段,.bss保留空间,通常对未初始化变量保存,.sect建立包含代码和数据的自定义段,.usect为未初始化变量保留存储空间的自定义段,.word用来设置一个或多个16位带符号整型常数,.int设置无符号整型常数.title后面是双引号的程序名,.end结束汇编命令,汇编程序举例:㈠堆栈的使用:100单元的堆栈,size .set 100 \stack .usect“stk”,size\STM #stack+size SP.㈡加减乘,①Z=X+Y-W,SUM:LD @x,A\ADD @y,A\SUB @w,A\STL A,@z.②y=mx+b,ld @m,t\mpy @x,A\add @b,A\stlA,@y.③y=x1*a1+x2*a2,ld @x1,t\mpy @a1,B\ld @a2,t\mpy @x2,b\stlB,@y\sth B,@y+1④y=∑_(i=1)^4▒a_i x_istm #a,ar1\stm #x,ar2\stm #2,ar3/ld *ar1+,t\mpy *ar2+,A\loopl:ld *ar1+,tMpy *ar2+,b/max A/banz loop,*ar3-㈢数组初始化x[5]=[1,2,3,4,5].data\tbl:.word 1,2,3,4,5\.sect “.vector”\B START\.bss x,5\.text\START:stm #x,ar5\rpt #4\MVPD TBL,*AR5.㈣设计对称FIR滤波器(N=8).title “firs5”\.mmregs\.def start\.bss y,1\x_old .usect“data1”,4\x_new .uscet“data2”,A\size .set 4\PA0 .set 0\PA1 .set 1\.data/COEF .word 1*32768/10,2*32768/10\.text/start:ld #y,dp\ssbxfrct\stm #x_new,ar2\stm #x_old+(size-1),ar3\stm #size,bk\stm #-1,ar0\POPTR PA1,#x_new\FIR5: ADD *AR2+0%,*AR3+0%,A\RPTZ B,#(size-1)\FIRS *AR2+0%,*AR3+0%,COEF\STH B,@y\MAR *+AR2(2)%\MAR *AR3+%\MVDD *AR2,*AR3+0%\BD FIR5\POPRTR PA1,*AR2\.end用线性缓冲法和直接寻址法实现FIR滤波器: N=5,Y(n)=a0x(n)+a1x(n-1)+a2x(n-2)+a3x(n-3)+a4x(n-4)程序:.title “fir1.asm”\.mmrges\.def start\.bss y,1\XN .usect“XN”,1\XNM1 .usect“XNM1”,1\XNM2 .usect“xnm2”,1\xnm3 .Usect “xnm3”,1\xnm4 .usect “xnm4”,1\a0 .usect “a0”,1\a1 .usect “a1”,1\a2 .usect “a2”,1\a3 .usect “a3”,1\a4 .usect “a4”,1\pa0 .set 0\pa1 .set 1\.data\table: .word1*32768/10\.word -3*32768/10\.word 5*32768/10\.word -3*32768/10\.word 1*32768/10\.text\start: ssbxfrct\stm #a0,ar1\rpt #4\mvpd table,ar1+\ld #xn,dp\portr pa1,@xn\fir1:ld @xnm4,t\Mpy @a4,a\ltd @xnm3\mac @a3,a\ltd @xnm2\mac @a2,a\ltd @xnm1,a\mac @a1,a\ltd @xn,a\mac @a0,a\ltha,@y\portw @y,pa0\bd fir1\portrpa1,@xn\.end 循环缓冲区和双操作数寻址方法实现:.title “firs”\.mmregs\.def start\.bss new_data.1\.bss y,1\xn .usect“xn”,5\a0 .usect“a0”,5\.data\tsble:.word 1*32768/10\.word 2*32768/10\.word 3*32768/10\.word 4*32768/10\.word 5*32768/10\.text\start:ssbxfrct\stm @a0,ar1\rpt #4\mvpd table,*ar1+\stm #xn+4,ar3\stm #a0+4,ar4\stm 5,bk\stm #-1,ar0\ld ##new_data\fir4:rptz a,#4\mac *ar3+0%,*ar4+0%,a\stha,@y\bd fir4\ldnew_data,bstl b,*ar3+0%\.end。
