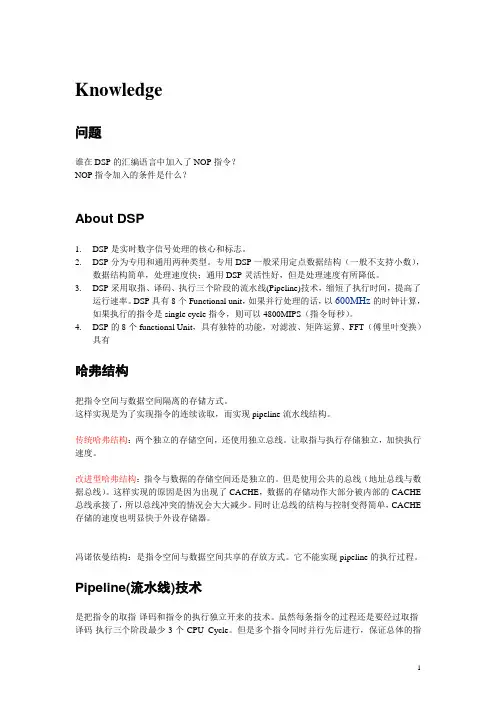

Knowledge问题谁在DSP的汇编语言中加入了NOP指令？NOP指令加入的条件是什么？About DSP1.DSP是实时数字信号处理的核心和标志。
2.DSP分为专用和通用两种类型。
专用DSP一般采用定点数据结构（一般不支持小数），数据结构简单，处理速度快；通用DSP灵活性好，但是处理速度有所降低。
3.DSP采用取指、译码、执行三个阶段的流水线(Pipeline)技术，缩短了执行时间，提高了运行速率。
DSP具有8个Functional unit，如果并行处理的话，以600MHz的时钟计算，如果执行的指令是single cycle指令，则可以4800MIPS（指令每秒）。
4.DSP的8个functional Unit，具有独特的功能，对滤波、矩阵运算、FFT（傅里叶变换）具有哈弗结构把指令空间与数据空间隔离的存储方式。
这样实现是为了实现指令的连续读取，而实现pipeline流水线结构。
传统哈弗结构：两个独立的存储空间，还使用独立总线。
让取指与执行存储独立，加快执行速度。
改进型哈弗结构：指令与数据的存储空间还是独立的。
但是使用公共的总线（地址总线与数据总线）。
这样实现的原因是因为出现了CACHE，数据的存储动作大部分被内部的CACHE 总线承接了，所以总线冲突的情况会大大减少。
同时让总线的结构与控制变得简单，CACHE 存储的速度也明显快于外设存储器。
冯诺依曼结构：是指令空间与数据空间共享的存放方式。
它不能实现pipeline的执行过程。
Pipeline(流水线)技术是把指令的取指-译码和指令的执行独立开来的技术。
虽然每条指令的过程还是要经过取指-译码-执行三个阶段最少3个CPU Cycle。
但是多个指令同时并行先后进行，保证总体的指令吞吐速率理想情况下可以保证在每个指令只要一个CPU CYCLE。
Pipeline技术必须要有哈弗结构支持，即必须把指令空间与数据空间隔离存放。
流水线阻断流水线中阻断现象也十分普遍，下面就各种阻断情况下的流水线性能进行详细分析。
流水线阻断总体有两种情况：1.资源冲突阻断：a)如果前一指令的某Stage与后一指令某Stage在同一个Cycle执行，但是前一指令此Stage占用了后一指此Stage的资源，则后一指令此Stage的工作会被延迟执行。
b)被延迟执行的动作会停留在前一个Stage状态，则前一个Stage的状态就不能进入新的指令的动作。
c)依次前推，则总有一个取指Stage的指令被阻断，那么其后一个指令也被阻断而不能被取指。
d)所以，每产生一个Cycle的阻断，就会让CPU的执行延迟一个Cycle。
即此指令后面的所有指令都会被延迟一个Cycle被执行。
e)解决的方法是：使用Cache让存放变得更快；变量集群使用，记录减少变量存放到memory的需要。
2.跳转阻断：a)跳转阻断有很多情况产生，比如函数调用/返回，循环的break/continue，if等条件判断，循环跳转，中断跳转的产生。
b)一旦某条指令要进行跳转时，它就会设置LR寄存器，阻止后续的指令进入执行Stage，并修改PC指针，执行跳转后的目标代码。
c)解决的方法是：减少循环、条件判断、分支结构的使用。
DSP Pipeline技术DSP具有8个独立的执行单元，所以每个CYCLE可以执行8条指令（要求其总线宽度是256bit）。
即DSP是8个pipeline并行处理的技术。
所以DSP每个阶段取8个指令，然后在译码阶段把8个指令分配到8个执行单元去处理。
所以必须保证被同时取的指令之间没有相关性（即一个指令的执行不需要其他指令的结果参与），否则会得到错误的结果。
所以，DSP引入了NOP指令，如果不能实现这一的要求，则DSP的编译器，则DSP优化器会在其编译的指令后面添加NOP指令。
表示此Cycle不能执行8条有效指令，只能擦入空指令。
则这样就会有某些执行单元在此CYCLE空闲了。
DSP Pipeline阻断DSP Pipleline的阻断处理相对比较复杂一些，因为它涉及到8独立执行单元的阻断。
1.资源冲突阻断：a)如果某个Unit因为资源冲突阻断，或者因为一个指令需要多个Cycle执行。
则此Unit会被阻断。
b)当某个Unit被阻断时，其上一个阶段的指令就不能往下传递。
一直阻断到此Unit的取值动作。
c)所以当有阻断发生是，FG并不会请求8条指令，而是请求1-7条，或者不请求（8个Unit全部阻断了）。
这样没有被阻断的Unit还是能够充分运行的。
2.跳转阻断：/p-908395009795.htmla)NOPNot dispatched instructionIt is an empty instruction in DP packet.如果一个指令标识需要Delay N个slot，则需要在这个指令后面跟N个NOP指令（对于那些自身不带NOP的指令，比如B）（但是对于BNOP则不需要的）。
通过寄存器的定位技巧1.查看NRP寄存器的值，则可以直接查看在哪个周期的指令异常了（NRP指令的前一周期就是crash的指令）（使用A10/B10……可以看到此函数的参数）2.查看B3寄存器的值，跳到此代码段查看前面一个的Jump指令。
看是jump到哪个函数了，则是在此函数中出异常了。
则可以看到是谁调用的此crash的函数。
（使用A4/B4……可以看到parent的参数）3.如果参数是二维指针，则此参数所在类存一般都是栈内的某个地址。
（可以根据栈空间的特点知道具体应该是哪个地址）CPU data path & control说明：1.Register A也是由两片寄存器组组成的，A0:A1/ … /A30:A31的pair是分布在两个组片中的2.ST path是把寄存器的值写入内存的路径3.LD path是把内存的值加载到寄存器中的路径4.DA path是读写寄存器的路径5.X path是跨组读写寄存器的路径A &B path general purpose registers1.Each A & B path has 32 32-bit register, named A0-A31, B0-B31.2.It supports 40bit & 64bit value. If value is larger than 32 bit, it needsregister-pair. The 32LSB stores in even-numbered register, such A0, and the 8 or 32 MSB stores in odd-numbered register, such A1.3.General purpose registers can be used for data, address pointers,condition registers.8 functional units1.8 functional units can be divided into 2 groups, G1: L1, S1, M1, D1for A register path, and G2: L2, S2, M2, D2 for B register path. 2.Each function units has its special function, such as +/-/*/>/<. Butsome operations can be deal in all unitsUnit pathThe C6000 CPU has 2 generous purpose register files ( A & B), 8 function units (L1/S1/D1/M1 & L2/S2/M2/D1).The 8 function units have different path to access data or data addres s:1.L Path:LD1/LD2: Access data path of A & B register filesa)从A/B中读取数据2.DA1/DA2: access data address path of A & B register filesa)把数据保存到A/B中3.ST1/ST2: write data path of A & B register filesa)把立即数或者控制寄存器保存到A/B中4.1X/2X: cross path of A & B register files, to access opposite-side.a)跨A/B读取数据5.说明：a)前面三个路径统称为T路径（LD、ST、DA）。
在具体汇编指令上，只会显示为T或者X路径，不会具体显示某一种T路径。
b)X路径是在跨A/B寄存器使用的，用或不用情况是一定的c)现在只有使用了X路径，或者LDW、STW指令会显示具体使用的路径名称。
Register File Cross Paths1.G1 units can read/write data from/into A registers. And the G2 unitscan read/write data from/into B registers. So G1 units have cross path to A registers, and G2 units have cross path to B register.2.At the same time, A registers have cross paths to opposite-B registers,such as Ax is connect to Bx. So function units of A registers can access B register.Normal registersReserved by表示谁负责保存这个寄存器中的值，如果是Parent，则是Caller；如果是Child 则是called function。
这里的Parent与child是与某此调用动作相关。
如果脱离具体的某此调用，基本所有的函数都即是parent又是child。
或者说，在某此函数调用时，哪些寄存器是在调用之前就要压栈保存（可能同时赋值的）——parent类的寄存器；哪些寄存器是在调用后如果使用到了才需要压栈保存的——child类寄存器。
寄存器中的值，始终是根据此次调用（即Crash时的调用）的参数状态。
即Parent寄存器保存的Crash function的Caller的参数；而child寄存器保存的是crash本函数的参数。
