DSP汇编指令总结

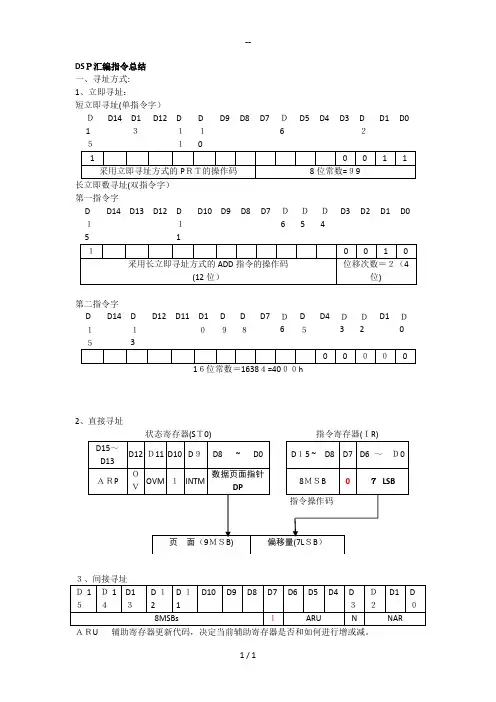

一、寻址方式：
1、立即寻址：
短立即寻址（单指令字）
长立即数寻址（双指令字）
第一指令字
第二指令字
16位常数＝16384＝4000h
2、直接寻址
ARU 辅助寄存器更新代码，决定当前辅助寄存器是否和如何进行增或减。N规定是否改变ARP值，（N=0，不变）
4.3.1、算术逻辑指令（28条）
4.3.1.1、加法指令（4条）;
4.3.1.2、减法指令（5条）；
4.3.1.3、乘法指令（2条）；
4.3.1.4、乘加与乘减指令（6条）；
4.3.1.5、其它算数指令（3条）；
4.3.1.6、移位和循环移位指令（4条）；
4.3.1.7、逻辑运算指令（4条）；
4.3.2、寄存器操作指令（35条）
4.3.2.1、累加器操作指令（6条）
4.3.2.2、临时寄存器指令（5条）
4.3.2.3、乘积寄存器指令（6条）
4.3.2.4、辅助寄存器指令（5条）
4.3.2.5、状态寄存器指令（9条）
4.3.2.6、堆栈操作指令（4条）
4.3.3、存储器与I/O操作指令（8条）4.3.3.1、数据移动指令（4条）
4.3.3.2、程序存储器读写指令(2条)
4.3.3.3、I/O操作指令(2条)
4.3.4、程序控制指令（15条）
4.3.4.1、程序分支或调用指令(7条)
4.3.4.2、中断指令(3条)
4.3.4.3、返回指令(2条)
4.3.4.4、其它控制指令(3条)
4.3.1、算术逻辑指令（28条）
4.3.1.1、加法指令（4条）;
▲ADD
▲ADDC（带进位加法指令）
▲ADDS（抑制符号扩展加法指令）
▲ADDT（移位次数由TREG指定的加法指令）
4.3.1.2、减法指令（5条）；
★SUB（带移位的减法指令）
★SUBB（带借位的减法指令）
★SUBC（条件减法指令）
★SUBS（减法指令）
★SUBT（带移位的减法指令，TREG决定移位次数）4.3.1.3、乘法指令（2条）；
★MPY（带符号乘法指令）
★MPYU（无符号乘法指令）
4.3.1.4、乘加与乘减指令（6条）；
★MAC（累加前次积并乘）（字数2，周期3）
★MAC（累加前次积并乘）
★MPYA（累加－乘指令）
★MPYS（减－乘指令）
★SQRA（累加平方值指令）
★SQRS（累减并平方指令）
4.3.1.5、其它算数指令（3条）；
★ABS（累加器取绝对值指令）
★NEG（累加器取补码指令）
★NORM（累加器规格化指令）
返回
4.3.1.6、移位和循环移位指令（4条）；
▲ SFL（累加器内容左移指令）
▲ SFR（累加器内容右移指令）
▲ROL（累加器内容循环左移指令）
▲ROR（累加器内容循环右移指令）
返回
4.3.1.7、逻辑运算指令（4条）；
▲ AND（逻辑与指令）
▲ OR（逻辑或指令）
▲ XOR（逻辑异或指令）
▲ CMPL（累加器取反指令）
返回
4.3.2、寄存器操作指令（35条）
4.3.2.1、累加器操作指令（6条）
▲ LACC（装载累加器指令）
▲ LACT（装载累加器）*按TREG低4位指定的次数移位▲ LACL（装载累加器低16位指令）
▲ ZALR（装载累加器指令）
▲ SACL（移位并存储累加器低半部）
▲ SACH（移位并存储累加器高半部）
返回
4.3.2.2、临时寄存器指令（5条）
▲ LT（装载TREG指令）
▲ LTA（装载TREG并累加上次乘积指令）
▲ LTS （装载TREG并减去上次乘积指令）
▲ L TD（装载TREG并累加上次乘积及数据移动指令）▲LTP（装载TREG和累加器指令）
返回
4.3.2.3、乘积寄存器指令（6条）
▲ PAC （乘积寄存器内容载入累加器）
▲ APAC （PREG与累加器相加）
▲ SPAC（累加器和乘积寄存器相减）
▲ LPH（装载PREG高16位指令）
▲ SPL（存储PREG低16位指令）
▲ SPH（存储PREG高16位指令）
返回
4.3.2.4、辅助寄存器指令（5条）
★LAR（装载当前辅助寄存器AR）
★SAR（存储辅助寄存器指令）
★MAR（修改当前辅助寄存器）
★SBRK（从当前辅助寄存器减去短立即数）
返回
4.3.2.5、状态寄存器指令（9条）
★LST（装载状态寄存器）
★SST（存储状态寄存器）
★SETC（控制位置“1”指令）
★SETC（控制位置“1”指令）
★LDP（装载数据指针DP指令）
★BIT（位测试指令）
★BITT（测试由TREG指定bit code指令）
★CMPR（比较当前辅助寄存器AR和AR0）
返回
4.3.2.6、堆栈操作指令（4条）
★PUSH（累加器低16位进栈指令）
★POP（栈顶内容弹出至累加器低16位指令）
★POP（栈顶内容弹出至累加器低16位指令）
★POPD（弹栈至数据存储器指令）
返回
4.3.3、存储器与I/O操作指令（8条）
4.3.3.1、数据移动指令（4条）
▲DMOV（数据存储器内部数据移动指令）
▲SPLK（存储长立即数至数据存储器指令）
▲BLDD（数据存储器内部的数据块移动）
▲ BLPD（从程序存储器到数据存储器的数据块传送）4.3.3.2、程序存储器读写指令(2条)
★TBLR（读程序存储器数据到数据存储器）
★TBLW（写程序存储器）
4.3.3.3、I/O操作指令(2条)
★IN（数据输入指令）
★OUT（数据输出指令）
4.3.4、程序控制指令（15条）
4.3.4.1、程序分支或调用指令(7条)
★B（无条件转移指令）
★BANZ（辅助寄存器内容不等于零转移）
★CALL（无条件子程序调用指令）
★BACC（按累加器内容转移指令）
★CALA（由累加器指定地址的子程序调用指令）
★CC（条件调用指令）
4.3.4.2、中断指令(3条)
★INTR（软中断指令）
★TRAP（软件陷阱中断）
★NMI（非屏蔽中断）
4.3.4.3、返回指令(2条)
★RET（无条件从子程序或中断返回）
★RETC（条件返回指令）
4.3.4.4、其它控制指令(3条)
★RPT（重复执行下条指令）
★NOP（空操作）
★IDEL（暂停）
返回
