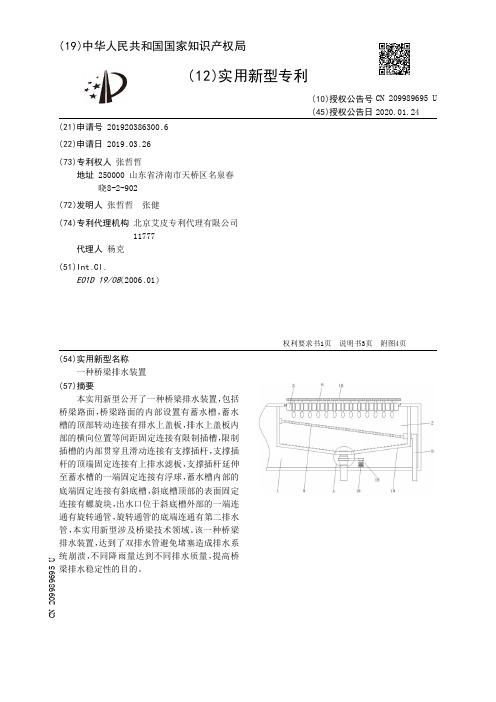

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920386300.6(22)申请日 2019.03.26(73)专利权人 张哲哲地址 250000 山东省济南市天桥区名泉春晓8-2-902(72)发明人 张哲哲 张健 (74)专利代理机构 北京艾皮专利代理有限公司11777代理人 杨克(51)Int.Cl.E01D 19/08(2006.01)(54)实用新型名称一种桥梁排水装置(57)摘要本实用新型公开了一种桥梁排水装置,包括桥梁路面,桥梁路面的内部设置有蓄水槽,蓄水槽的顶部转动连接有排水上盖板,排水上盖板内部的横向位置等间距固定连接有限制插槽,限制插槽的内部贯穿且滑动连接有支撑插杆,支撑插杆的顶端固定连接有上排水滤板,支撑插杆延伸至蓄水槽的一端固定连接有浮球,蓄水槽内部的底端固定连接有斜底槽,斜底槽顶部的表面固定连接有螺旋块,出水口位于斜底槽外部的一端连通有旋转通管,旋转通管的底端连通有第二排水管,本实用新型涉及桥梁技术领域。
该一种桥梁排水装置,达到了双排水管避免堵塞造成排水系统崩溃,不同降雨量达到不同排水质量,提高桥梁排水稳定性的目的。
权利要求书1页 说明书3页 附图4页CN 209989695 U 2020.01.24C N 209989695U权 利 要 求 书1/1页CN 209989695 U1.一种桥梁排水装置,包括桥梁路面(1),其特征在于:所述桥梁路面(1)的内部设置有蓄水槽(2),所述蓄水槽(2)的顶部转动连接有排水上盖板(3),所述排水上盖板(3)内部的横向位置等间距固定连接有限制插槽(4),所述限制插槽(4)的内部贯穿且滑动连接有支撑插杆(5),所述支撑插杆(5)的顶端固定连接有上排水滤板(6),所述支撑插杆(5)延伸至蓄水槽(2)的一端固定连接有浮球(7),所述蓄水槽(2)内部的中间位置固定连接有内斜插滤板(8),所述蓄水槽(2)内部的右壁且位于内斜插滤板(8)右侧连通有第一出水管(9),所述蓄水槽(2)内部的底端固定连接有斜底槽(10),所述斜底槽(10)顶部的表面固定连接有螺旋块(11),所述斜底槽(10)底端的中间位置设置有出水口(12),所述出水口(12)位于斜底槽(10)外部的一端连通有旋转通管(13),所述旋转通管(13)的底端连通有第二排水管(14)。
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920368687.2(22)申请日 2019.03.21(73)专利权人 中通建工城建集团有限公司地址 050000 河北省石家庄市新华区合作路328号(72)发明人 尹宗显 穆长虹 梁栋惠 任立鹏 路璠 邢松源 刘仕峰 张忠慧 郑朋飞 (51)Int.Cl.E03F 1/00(2006.01)E03F 3/02(2006.01)E03F 5/02(2006.01)E03F 5/12(2006.01)(54)实用新型名称一种公路快速排水结构(57)摘要本实用新型涉及城建工程中道路排水的技术领域,具体涉及一种公路快速排水结构,包括主管道和平行设置于主管道一侧的辅管道,所述主管道内可拆卸设置有过滤框;所述辅管道靠近主管道的一侧设置有排水门,所述排水门位于过滤框的框底的上方,所述排水门的顶端铰接于辅管道侧壁,所述主管道上与排水门对应的位置开设有排水口,所述排水门沿铰接端转动打开后,所述主管道与辅管道连通;所述辅管道的管口设置有盖板,所述排水门的顶端位于盖板的下方;本实用新型可以在主管道堵塞或瘫痪后自动启动辅管道,使辅管道与主管道共同排水,提高了排水速度。
权利要求书1页 说明书4页 附图3页CN 209854871 U 2019.12.27C N 209854871U权 利 要 求 书1/1页CN 209854871 U1.一种公路快速排水结构,其特征在于:包括主管道(1)和平行设置于主管道(1)一侧的辅管道(2),所述主管道(1)内可拆卸设置有过滤框(4);所述辅管道(2)靠近主管道(1)的一侧设置有排水门(6),所述排水门(6)位于过滤框(4)的框底的上方,所述排水门(6)的顶端铰接于辅管道(2)侧壁,所述主管道(1)上与排水门(6)对应的位置开设有排水口(7),所述排水门(6)沿铰接端转动打开后,所述主管道(1)与辅管道(2)连通;所述辅管道(2)的管口设置有盖板(5),所述排水门(6)的顶端位于盖板(5)的下方。

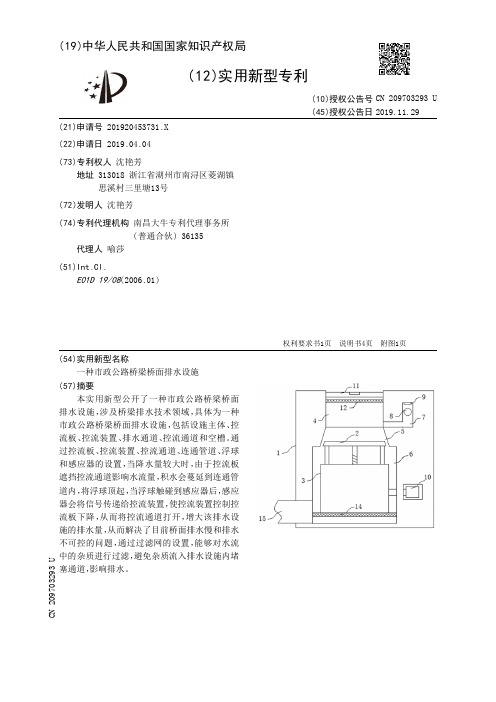

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920453731.X(22)申请日 2019.04.04(73)专利权人 沈艳芳地址 313018 浙江省湖州市南浔区菱湖镇思溪村三里塘13号(72)发明人 沈艳芳 (74)专利代理机构 南昌大牛专利代理事务所(普通合伙) 36135代理人 喻莎(51)Int.Cl.E01D 19/08(2006.01)(54)实用新型名称一种市政公路桥梁桥面排水设施(57)摘要本实用新型公开了一种市政公路桥梁桥面排水设施,涉及桥梁排水技术领域,具体为一种市政公路桥梁桥面排水设施,包括设施主体、控流板、控流装置、排水通道、控流通道和空槽。
通过控流板、控流装置、控流通道、连通管道、浮球和感应器的设置,当降水量较大时,由于控流板遮挡控流通道影响水流量,积水会蔓延到连通管道内,将浮球顶起,当浮球触碰到感应器后,感应器会将信号传递给控流装置,使控流装置控制控流板下降,从而将控流通道打开,增大该排水设施的排水量,从而解决了目前桥面排水慢和排水不可控的问题,通过过滤网的设置,能够对水流中的杂质进行过滤,避免杂质流入排水设施内堵塞通道,影响排水。
权利要求书1页 说明书4页 附图1页CN 209703293 U 2019.11.29C N 209703293U权 利 要 求 书1/1页CN 209703293 U1.一种市政公路桥梁桥面排水设施,包括设施主体(1)、控流板(2)、控流装置(3)、排水通道(4)、控流通道(5)和空槽(6),其特征在于:所述设施主体(1)的顶部开设有排水通道(4),所述设施主体(1)内部位于排水通道(4)的底部开设有控流通道(5),所述设施主体(1)内部位于控流通道(5)的底部开设有空槽(6),所述空槽(6)的内部设置有控流装置(3),所述控流装置(3)包括装置壳体(301)、转动轴(302)、第一锥齿轮(303)、第二锥齿轮(304)、螺纹转筒(305)和螺纹柱(306),所述装置壳体(301)的一侧插接有转动轴(302),所述转动轴(302)的一端固定连接有第一锥齿轮(303),所述第一锥齿轮(303)的一侧啮合连接有第二锥齿轮(304),所述第二锥齿轮(304)套接于螺纹转筒(305)的外表面,所述螺纹转筒(305)的内部螺纹连接有螺纹柱(306),所述螺纹柱(306)的一端贯穿装置壳体(301)的顶部并固定连接有控流板(2),所述控流通道(5)的一侧设置有连通管道(7),所述连通管道(7)的内部设置有浮球(8),所述连通管道(7)的顶部设置有感应器(9)。

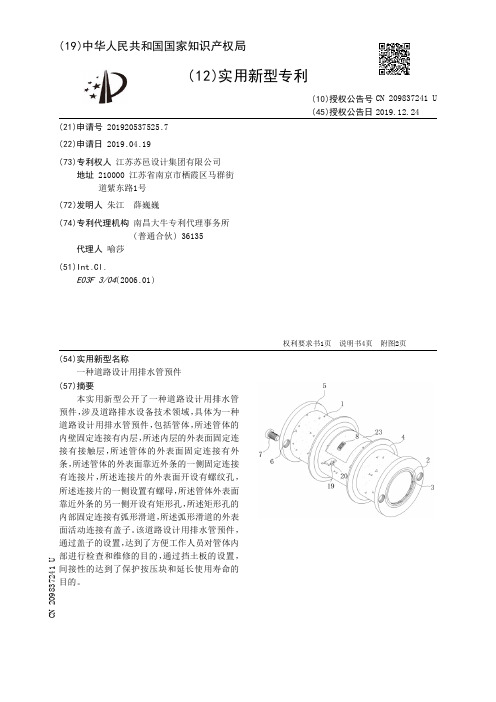

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920537525.7(22)申请日 2019.04.19(73)专利权人 江苏苏邑设计集团有限公司地址 210000 江苏省南京市栖霞区马群街道紫东路1号(72)发明人 朱江 薛巍巍 (74)专利代理机构 南昌大牛专利代理事务所(普通合伙) 36135代理人 喻莎(51)Int.Cl.E03F 3/04(2006.01)(54)实用新型名称一种道路设计用排水管预件(57)摘要本实用新型公开了一种道路设计用排水管预件,涉及道路排水设备技术领域,具体为一种道路设计用排水管预件,包括管体,所述管体的内壁固定连接有内层,所述内层的外表面固定连接有接触层,所述管体的外表面固定连接有外条,所述管体的外表面靠近外条的一侧固定连接有连接片,所述连接片的外表面开设有螺纹孔,所述连接片的一侧设置有螺母,所述管体外表面靠近外条的另一侧开设有矩形孔,所述矩形孔的内部固定连接有弧形滑道,所述弧形滑道的外表面活动连接有盖子。
该道路设计用排水管预件,通过盖子的设置,达到了方便工作人员对管体内部进行检查和维修的目的,通过挡土板的设置,间接性的达到了保护按压块和延长使用寿命的目的。
权利要求书1页 说明书4页 附图2页CN 209837241 U 2019.12.24C N 209837241U权 利 要 求 书1/1页CN 209837241 U1.一种道路设计用排水管预件,包括管体(1),其特征在于:所述管体(1)的内壁固定连接有内层(2),所述内层(2)的外表面固定连接有接触层(3),所述管体(1)的外表面固定连接有外条(4),所述管体(1)的外表面靠近外条(4)的一侧固定连接有连接片(5),所述连接片(5)的外表面开设有螺纹孔(6),所述连接片(5)的一侧设置有螺母(7),所述管体(1)外表面靠近外条(4)的另一侧开设有矩形孔(21),所述矩形孔(21)的内部固定连接有弧形滑道(22),所述弧形滑道(22)的外表面活动连接有盖子(23),所述盖子(23)的上表面固定连接有推块(8),所述盖子(23)上表面靠近推块(8)的一侧固定连接有连接板(9),所述连接板(9)的上表面活动连接有活动板(10),所述活动板(10)的上表面固定连接有卡块(11),所述活动板(10)的下表面固定连接有挤压弹簧(12),所述矩形孔(21)内部靠近弧形滑道(22)的一侧固定连接有支撑板(13),所述支撑板(13)的下表面固定连接有卡条(14),所述支撑板(13)的上表面开设有通孔(15),所述支撑板(13)上表面靠近通孔(15)的一侧固定连接有支撑盒(16),所述支撑盒(16)的内部活动连接有挤杆(17),所述挤杆(17)设置有复位弹簧(18),所述挤杆(17)的顶部固定连接有按压块(19)。
一种桥梁排水方法专利
技术领域
本专利涉及桥梁建设领域,具体涉及桥梁排水方法。
背景技术
目前,桥梁建设中的排水问题一直是一个重要的考虑因素。
传统的桥梁排水方法存在一些缺点,例如排水效率低、易堵塞、维护困难等问题。
发明内容
本发明提供一种桥梁排水方法,旨在解决传统方法存在的排水效率低、易堵塞、维护困难等问题。
本发明的技术方案如下:
1. 在桥梁下部设置多个排水孔,排水孔布置成等间隔的网格状排列;
2. 桥梁内部设置排水槽,排水槽与排水孔相连,形成排水通道;
3. 排水槽底部设置倾斜度,以利于快速排水;
4. 排水槽设置有效的过滤装置防止杂物进入排水系统;
5. 桥梁下部设置雨水收集系统,将收集到的雨水引入排水槽中;
6. 桥梁下部设置泵站,将排水槽中的积水通过泵站排出。
优点和效果
本发明的桥梁排水方法具有以下优点和效果:
1. 排水孔布置成网格状排列,增加了排水面积,提高了排水效率;
2. 排水槽内设置倾斜度,可加速排水速度,防止积水现象;
3. 过滤装置可以有效防止杂物进入排水系统,减少堵塞问题;
4. 雨水收集系统可以利用自然资源,减少水资源的浪费;
5. 泵站的设置可以快速排出积水,保持道路畅通。
实施方式
下面结合附图对本发明的实施方式进行详细描述。
(插入附图)
结论
本发明提供的一种桥梁排水方法,通过合理的设计和布置,解决了传统方法存在的排水效率低、易堵塞、维护困难等问题。
本发明能够提高排水效率,保持道路畅通,具有广泛的应用前景和推广价值。
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920285612.8(22)申请日 2019.03.05(73)专利权人 陕西添力实业有限公司地址 710003 陕西省西安市莲湖区西北二路1号陕西省发展改革宣传教育中心招待所(西安金桥酒店)A座107号房(72)发明人 唐珮文 梁晓锋 沈苍 丁琳 (51)Int.Cl.E03F 5/06(2006.01)(54)实用新型名称一种道路雨水排水装置(57)摘要本实用新型提供了一种道路雨水排水装置,涉及排水装置的技术领域。
其包括排水装置设置于雨水口开口处的雨水篦子本体,由上至下依次设置的第一支板和第二支板,固定连接于第一支板和第二支板之间的承接板,转动连接于第二支板上的接料板,以及用于驱动接料板转动的驱动组件,第一支板设置于雨水口处,沿竖直方向依次穿过第一支板和第二支板开设有过水孔,雨水篦子本体设置于过水孔处且一端转动连接于第一支板上,第二支板上沿水平方向开设有用于容纳接料板且与雨水口连通的避让槽,驱动组件可驱动接料板由避让槽内转动至雨水口中位于雨水篦子本体正下方处。
本实用新型具有防止作业人员清理落叶时,落叶掉落至雨水口内的有益效果。
权利要求书1页 说明书4页 附图5页CN 209779839 U 2019.12.13C N 209779839U权 利 要 求 书1/1页CN 209779839 U1.一种道路雨水排水装置,包括设置于雨水口开口处的雨水篦子本体(4),其特征在于:还包括由上至下依次设置的第一支板(1)和第二支板(2),固定连接于所述第一支板(1)和第二支板(2)之间的承接板(3),转动连接于所述第二支板(2)上的接料板(5),以及用于驱动所述接料板(5)转动的驱动组件(6),所述第一支板(1)设置于雨水口处,沿竖直方向依次穿过所述第一支板(1)和第二支板(2)开设有过水孔(11),所述雨水篦子本体(4)设置于所述过水孔(11)处且一端转动连接于所述第一支板(1)上,所述第二支板(2)上沿水平方向开设有用于容纳所述接料板(5)且与雨水口连通的避让槽(21),所述驱动组件(6)可驱动所述接料板(5)由所述避让槽(21)内转动至雨水口中位于所述雨水篦子本体(4)正下方处。
专利名称:一种新型路桥用排水管道专利类型:实用新型专利
发明人:赵忠凯
申请号:CN202020823676.1
申请日:20200518
公开号:CN212404820U
公开日:
20210126
专利内容由知识产权出版社提供
摘要:本实用新型公开了一种新型路桥用排水管道,包括墙体,所述墙体的外表面一侧设置有连接架,所述连接架内设置有弧形槽,且连接架的外表面靠近墙体的一侧固定连接有十字块,所述墙体内开设有与十字块相嵌套配合的十字槽,所述弧形槽内壁设置有凹槽,所述连接架内与墙体相对应的位置开设有与凹槽相连通的连通槽,所述连通槽内嵌套设置有膨胀螺栓,所述十字块内均匀分布设置有四个内槽。
本实用新型中,通过连接架上的十字块与墙头上的十字槽结构的配合,可以增加连接结构的受力面积,保证结构连接的稳定性,通过设置的加强板结构能够起到辅助稳定结构的作用,整体结构能够稳定的将排水管结构安装在路桥的墙体上,保证了结构的使用稳定性。
申请人:赵忠凯
地址:265700 山东省烟台市龙口市和平路5000号
国籍:CN
代理机构:山东瑞宸知识产权代理有限公司
代理人:王萍
更多信息请下载全文后查看。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920487069.X
(22)申请日 2019.04.11
(73)专利权人 郎慧斌
地址 035100 山西省忻州市忻府区新建北
路13#公路局宿舍18#楼
(72)发明人 郎慧斌 邢草原
(74)专利代理机构 南昌大牛专利代理事务所
(普通合伙) 36135
代理人 喻莎
(51)Int.Cl.
E01D 19/08(2006.01)
(54)实用新型名称
一种道路桥梁排水用排水管
(57)摘要
本实用新型公开了一种道路桥梁排水用排
水管,涉及道路桥梁排水设备技术领域,具体为
一种道路桥梁排水用排水管,包括路面和搋子,
路面的表面开设有排水阀,排水阀的内侧壁固定
连接有支撑杆,支撑杆远离排水阀的一侧固定连
接有中心底座,中心底座的表面活动连接有转动
杆,转动杆的外表面固定连接有锯齿,中心底座
的表面开设有孔洞。
该道路桥梁排水用排水管,
通过在排水阀的表面设置有锯齿,使得堵塞物碰
撞到锯齿后被切割变小,从而进入排水管内被冲
走,排水阀和排水管之间设置有保护壳,避免水
流冲击过大,造成排水管从排水阀底部脱落的问
题,大大地提升了装置的稳定性,且道路维护人
员可用搋子将排水阀表面较大的堵塞物进行处
理。
权利要求书1页 说明书4页 附图3页CN 209854549 U 2019.12.27
C N 209854549
U
权 利 要 求 书1/1页CN 209854549 U
1.一种道路桥梁排水用排水管,包括路面(1)和搋子(2),其特征在于:所述路面(1)的表面开设有排水阀(3),所述排水阀(3)的内侧壁固定连接有支撑杆(4),所述支撑杆(4)远离排水阀(3)的一侧固定连接有中心底座(5),所述中心底座(5)的表面活动连接有转动杆(6),所述转动杆(6)的外表面固定连接有锯齿(7),所述中心底座(5)的表面开设有孔洞(8),所述排水阀(3)的底部固定连接有排水管(9),所述排水管(9)和排水阀(3)之间设置有保护壳(10),所述保护壳(10)的内顶部固定连接有阻隔板(11),所述阻隔板(11)表面的中心处开设有螺纹口(12),所述螺纹口(12)的表面螺纹连接有固定螺栓(13),所述固定螺栓(13)的外表面套接有密封垫(14),所述固定螺栓(13)靠近密封垫(14)的一端套接有防水膜(15),所述固定螺栓(13)靠近防水膜(15)的一端套接有检测带(16),所述保护壳(10)的底部设置有盖板(17),所述固定螺栓(13)贯穿保护壳(10)并延伸至盖板(17)的外表面,所述固定螺栓(13)的底部螺纹连接有螺帽(18),所述搋子(2)的底部固定连接有折叠架(19),所述折叠架(19)内部的中心处固定连接有竖杆(20),所述竖杆(20)的外表面设置有锯齿刃(21),所述折叠架(19)的上表面固定连接有手柄(22)。
2.根据权利要求1所述的一种道路桥梁排水用排水管,其特征在于:所述折叠架(19)的内表面设置有销轴(23),且所述销轴(23)的表面活动连接有支架(24),且所述支架(24)远离销轴(23)的一侧设置有伸缩板(25)。
3.根据权利要求1所述的一种道路桥梁排水用排水管,其特征在于:所述手柄(22)的表面设置有海绵垫(26),且所述海绵垫(26)的外表面套接有尼龙套。
4.根据权利要求1所述的一种道路桥梁排水用排水管,其特征在于:所述排水管(9)的直径为十五厘米,且所述排水管(9)的外表面设置有铭牌。
5.根据权利要求1所述的一种道路桥梁排水用排水管,其特征在于:所述排水阀(3)上表面的边缘处设置有反光带。
6.根据权利要求1所述的一种道路桥梁排水用排水管,其特征在于:所述搋子(2)的外表面设置有挂环(27)。
