城市桥梁排水的设计

桥面排水施工方案桥梁是城市道路和交通网络中不可或缺的组成部分，而桥面排水是保证桥梁安全和延长使用寿命的重要环节。

在市区或者高速公路上，经常会遇到桥梁上出现的积水现象，不仅会给行车带来危险，还会严重影响桥梁结构的稳定性和耐用性。

因此，合理的桥面排水施工方案变得至关重要。

首先，我们来了解一下桥面积水的原因。

一方面，降雨量过大或者短时间内集中降雨会造成大量的积水。

另一方面，桥梁自身结构和设计也可能影响桥面积水情况。

比如，桥面排水坡度设计不合理或者排水设备老化损坏，亦或者是桥梁本身的凸缘或坑洞都会导致水流无法顺畅排出，从而造成积水问题。

在制定桥面排水施工方案之前，需要进行全面的勘测和调查。

通过对桥梁结构、周边环境和排水设施的详细了解，可以确定更适合的排水方案。

勘测人员可能会使用测量工具进行实地勘测，记录桥面的高低起伏和特殊区域的情况。

此外，还需要考虑水流的排出方向和路径，以及附近地形和水系的情况。

针对不同的桥梁结构，我们可以采取不同的桥面排水施工方案。

例如，对于长桥或者拱桥，可以考虑增设排水沟，以保证积水的迅速排出。

对于斜坡桥面，可以提高最低点的排水坡度，确保水流自然流向桥边。

此外，还可以考虑使用排水板或者铺设透水铺装材料，改善排水效果。

在现实施工中，我们还需要考虑施工的可行性和经济性。

有时，为了减少工程投入或者节省施工时间，我们可以选择临时性措施。

例如，通过临时设置抽水装置或者挤出淤泥，可以暂时解决桥面积水问题。

然而，这些方法只是权宜之计，不能长期保证桥梁的排水效果。

除了桥梁本身的排水设施，我们还需要关注周边环境的影响。

如植被覆盖、土地利用、环境保护等因素都会对桥面的排水情况产生一定的影响。

因此，在制定施工方案时，需要综合考虑周边环境因素，选择合适的材料和技术手段。

最后，强调桥面排水施工的维护和管理。

施工完成后，应定期检查排水设备的状况，进行必要的维护和清洁工作。

只有保持排水设施的畅通和正常运转，才能有效地避免桥面积水问题的出现。

关于城市高架桥排水设计的研究【摘要】本文结合某高架桥工程，对高架桥的排水设计进行了优化，设计方案方便养护、维修。

并提出了关于桥面排水设计的几点建议，希望可以给同行参考借鉴！【关键词】城市高架桥；排水；设计0.前言随着城市经济发展，高架桥作为提高城区道路通行能力和服务水平，缓解城市交通压力，方便市民出行的重要手段，在国内各大城市得到越来越广泛的应用。

但是在高架桥使用过程中，有关城市高架桥排水设施的问题频频发生：排水不畅，桥面道路长期浸泡在积水中，路基强度大大降低，破坏了路基的整体性能；桥面排水系统损坏，造成夏天瀑布，冬日冰凌，降低桥下车辆的行动力，使车辆在行车过程中容易产生交通事故；泄水管养护、检修不及时，造成坠落，严重影响桥下行人和车辆的安全。

为保证交通安全、改善城市环境条件，城市高架桥排水设施的设计优化成为亟待解决的问题。

本文结合某市道路高架桥工程，对城市高架桥综合排水设施进行了方案比选和优化设计。

1.排水设计方案的比选城市高架桥排水系统由桥梁纵横坡、排水口、集水槽、排水管等组成。

桥梁顶面设置纵横坡后将雨水汇至桥面排水口，集水槽集水后通过排水管排到桥梁以外的地下排水系统。

对该高架桥工程，提出三种排水方案，见表1。

城市高架桥桥面排水管的设计应保证桥面雨水迅速排走，不影响车辆的行驶安全，从施工质量、后期养护等各方面综合考虑，结合国内外城市高架桥综合排水的设计经验，该项目采用方案一。

2.桥面排水系统设计2.1设计径流量计算依据公路排水设计规范，该高架桥5年重现期10min降雨历时的降雨强度为q5,10=2.5mm/min，5年重现期转换系数为1.0，60min降雨强度转换系数为0.5，5min降雨强度转换系数为1.25，则降雨强度q=3.125mm/min。

沥青路面桥面的径流系数咖=0.95。

排水口设置在桥墩处，跨径按30m考虑，桥梁净宽11.75m，则汇水面积0.0003525km推出设计径流量Q=16.67ϕqF=16.67×0.95×3.125×0.0003525=0.0175m3/s。

市政道路桥梁排水关键技术实践市政道路桥梁排水是一个城市基础设施建设中非常重要的一环，它不仅涉及到城市交通安全，也关系到城市的环境卫生和民众的生活品质。

为了保障城市的道路桥梁排水系统能够正常运行并有效排水，必须采取一系列关键技术实践措施。

本文将介绍市政道路桥梁排水的关键技术实践，以期为城市基础设施建设提供参考和借鉴。

一、研究城市排水系统的水文特性在进行市政道路桥梁排水系统建设前，首先需要对城市的水文特性进行充分的研究和了解。

这包括城市的降雨情况、洪水发生频率和规模、排水系统的承载能力等方面。

只有对城市水文特性有深入的了解，才能合理设计和建设排水系统，避免因排水系统不足而引发的水患。

二、合理规划城市排水系统布局在进行排水系统建设时，需要合理规划排水系统的布局。

这包括确定雨水下水道的位置、管道的材料和尺寸、雨水口的设置等。

合理的排水系统布局可以最大程度地提高排水效率，减少城市内涝的风险。

三、选择适合的排水设施和材料在进行市政道路桥梁排水系统建设时，选择适合的排水设施和材料也是非常重要的一环。

选择耐腐蚀、耐磨损的排水管道和雨水口，可以延长排水设施的使用寿命，减少后期的维护成本。

合理选择排水设施和材料也能够提高排水系统的稳定性和运行效率。

四、采用先进的排水技术随着科技的不断进步，市政道路桥梁排水系统的建设也应该采用先进的排水技术。

采用雨水花园、蓄滞洪区等绿色排水技术，可以有效减少城市雨水排放，保护城市的生态环境。

引进智能化的排水设备和监测系统，可以提高排水系统的管理和运行效率，及时发现和处理排水系统的问题，保障城市交通和民众生活的正常进行。

五、定期排查和维护排水系统。

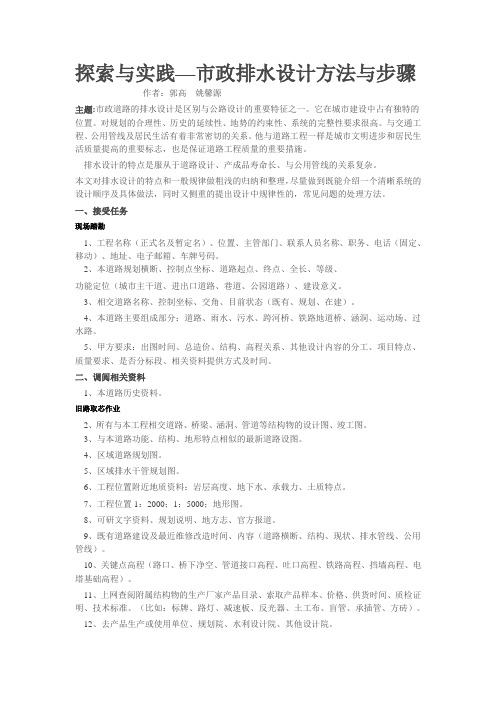

探索与实践—市政排水设计方法与步骤作者：郭高姚馨源主题:市政道路的排水设计是区别与公路设计的重要特征之一。

它在城市建设中占有独特的位置。

对规划的合理性、历史的延续性、地势的约束性、系统的完整性要求很高。

与交通工程、公用管线及居民生活有着非常密切的关系。

他与道路工程一样是城市文明进步和居民生活质量提高的重要标志，也是保证道路工程质量的重要措施。

排水设计的特点是服从于道路设计、产成品寿命长、与公用管线的关系复杂。

本文对排水设计的特点和一般规律做粗浅的归纳和整理，尽量做到既能介绍一个清晰系统的设计顺序及具体做法，同时又侧重的提出设计中规律性的，常见问题的处理方法。

一、接受任务现场踏勘1、工程名称（正式名及暂定名）、位置、主管部门、联系人员名称、职务、电话（固定、移动）、地址、电子邮箱、车牌号码。

2、本道路规划横断、控制点坐标、道路起点、终点、全长、等级、功能定位（城市主干道、进出口道路、巷道、公园道路）、建设意义。

3、相交道路名称、控制坐标、交角、目前状态（既有、规划、在建）。

4、本道路主要组成部分：道路、雨水、污水、跨河桥、铁路地道桥、涵洞、运动场、过水路。

5、甲方要求：出图时间、总造价、结构、高程关系、其他设计内容的分工、项目特点、质量要求、是否分标段、相关资料提供方式及时间。

二、调阅相关资料1、本道路历史资料。

旧路取芯作业2、所有与本工程相交道路、桥梁、涵洞、管道等结构物的设计图、竣工图。

3、与本道路功能、结构、地形特点相似的最新道路设图。

4、区域道路规划图。

5、区域排水干管规划图。

6、工程位置附近地质资料：岩层高度、地下水、承载力、土质特点。

7、工程位置1：2000；1：5000；地形图。

8、可研文字资料、规划说明、地方志、官方报道。

9、既有道路建设及最近维修改造时间、内容（道路横断、结构、现状、排水管线、公用管线）。

10、关键点高程（路口、桥下净空、管道接口高程、吐口高程、铁路高程、挡墙高程、电塔基础高程）。

桥梁基础施工排水方案1. 引言施工期间的桥梁基础排水是确保桥梁结构安全和稳定的重要环节。

本文档旨在制定一套完善的桥梁基础施工排水方案，确保排水系统的有效性和施工的顺利进行。

2. 现状分析在进行桥梁基础施工排水方案之前，首先需要对施工现场的排水情况进行详细分析。

以下是对现状的分析：•周边环境：分析周边的地形、水文地质情况以及附近水体的变化情况。

•施工区域：对施工区域内的水源、排水设施以及土壤条件进行评估。

•预测未来情况：结合施工周期和周边环境变化，对未来可能出现的排水问题进行预测。

3. 排水设计基于对现状的分析，下面是桥梁基础施工排水方案的设计：3.1 施工区域排水•地下水排水：如果施工区域存在地下水问题，可以采用井排水的方式，通过地下井将地下水抽走，以维持施工区域的干燥。

•雨水排水：设计合理的雨水排水系统，采用雨水收集井或雨水管道，将雨水导入附近水体或城市雨水管网。

3.2 施工现场排水•剪切腐蚀水排水：根据现场情况，设计排水系统以排除由剪切腐蚀水产生的积水。

可以采用排水渠、排水井等设施。

•地面积水排水：针对施工现场地面积水情况，通过设计合理的排水沟、排水井等设施，将积水导入周边排水系统。

3.3 施工材料排水•混凝土浇筑：混凝土浇筑过程中，需要及时排除浇筑后产生的过多水分，以保证混凝土的固化和结构强度。

采用排水沟、排水井等设施，将混凝土浆液排出。

•渣土排水：施工过程中产生的渣土需要及时排除，避免对施工进程的影响。

可以设置渣土暂存区，并通过施工期间的清运车辆进行处理。

4. 施工排水措施下面是具体的施工排水措施：•确保施工现场的排水设施和设备的正常运行，并根据施工进程的变化进行调整。

•定期巡检施工现场的排水设施，确保设备的正常工作和通畅。

•建立完善的监测系统，及时掌握施工区域内的排水情况，以便及时调整排水措施。

•注意排水设施的维护和清洁，确保排水通畅。

5. 应急措施在实际施工中可能会遇到一些突发的排水问题，因此需要有应急措施来应对这些情况：•配备应急抢险设备和人员，以应对突发水灾等情况。

道桥排水施工组织设计1. 引言道路和桥梁施工是城市建设中不可或缺的重要环节。

在道路和桥梁施工过程中，排水是一个至关重要的方面。

合理的排水系统能够保证道路和桥梁的稳定性和使用寿命，同时还能防止交通事故和环境污染的发生。

本文档将介绍道桥排水施工组织设计的相关内容。

2. 施工组织设计的目标道桥排水施工组织设计的主要目标是确保施工过程中排水系统的顺利建设和使用，同时最大限度地减少对施工进度和质量的影响。

具体目标包括： - 确定排水施工的工作范围和任务 - 制定施工过程中的工作流程和时间计划 - 确保施工现场的安全性 - 确保施工过程中的环境保护 - 确保施工质量的达标3. 施工组织设计的内容3.1 排水施工的工作范围和任务根据工程规模和需求，确定道桥排水施工的工作范围和任务。

这包括但不限于以下内容：•排水设施的类型和布置•排水设施的尺寸和材料•排水系统的设计和施工标准3.2 施工过程的工作流程和时间计划制定施工过程的工作流程和时间计划是确保施工顺利进行的关键。

根据工程规模、施工条件和人力资源等因素，进行以下步骤：1.编制施工计划：确定施工过程的具体步骤和工作内容，明确各个工作环节的先后关系和时间要求。

2.人力资源安排：根据施工计划确定人员的数量和分工，确保各项工作能够按时完成。

3.物资准备：根据施工计划确定所需的物资和材料，及时准备和配送。

4.施工实施：按照施工计划和工作流程进行排水施工。

5.施工质量控制：在施工过程中进行监督和检查，确保施工质量符合要求。

3.3 施工现场的安全性在道桥排水施工过程中，安全是至关重要的。

施工组织设计应包括以下内容：•安全管理制度：建立健全的安全管理制度，规范施工人员的行为和工作。

•安全培训：对施工人员进行安全培训，提高其安全意识和操作技能。

•安全设施：在施工现场设置必要的安全设施，如防护栏、安全标识等。

•安全监控：使用适当的监控设备，及时掌握施工现场的安全状况，防止事故的发生。

桥梁桥面的排水设计技术浅析前言：目前，在城市中随处可见桥梁工程，其结构主要为钢筋混凝土，不适合暴晒和雨淋，一旦遭到侵蚀，将会对钢筋产生锈蚀，进而缩短桥梁寿命。

在寒冷的冬天被水侵蚀，将会损坏砼。

因此，为增强桥梁耐久性，免收或者降低侵蚀破坏，应在桥面增设防水层，科学设计，有效排除雨水。

一、桥面排水设计概述现阶段，桥梁工程普遍具有纵坡幅度大、长度长的特点。

在此背景下，应有效完成桥面排水工作，确保车辆的安全行驶，规避水侵蚀危害。

排水设计作为桥梁排水的基本环节，它直接关乎着桥梁整体排水效果，通常在合成坡的作用下，桥面水会顺着行车道的方向逐渐向两侧排开，因此，桥面的横向坡应合理。

一般条件下，桥面泄水口主要位于行车道边侧，雨水积聚到泄水口位置后，由于桥体设计的差异主要表现为以下两种排出情况：一方面，对于横跨城市道路的桥体，一般会将雨水汇入纵向排水管，经由位于墩台处的落水管排到地面排水设施；对于横跨河流或者水沟桥体，汇集到排水口中的雨水可经由泄水管排放。

若桥体设计可将雨水直接通过桥头排泄的，桥梁长度小于50米的，通常无需设置泄水管，只需在引道边侧设置流水槽，以免对路基产生冲刷作用[1]。

二、桥面排水设计现状（一）泄水口设置不规范汇水面积、降雨情况直接影响桥面泄水口间距，同时，横纵坡度、允许流过的水断面和泄水能力等也会对其产生影响。

若泄水口间距不合理，将会导致桥面积水。

特别是在降雨量较大的南方地区，因瞬间降雨强度过大，十分容易出现因雨水积聚，无法及时排入泄水管，进而引发桥面积水[2]。

外加公路清扫中所产生的垃圾在泄水口处堆积，堵塞泄水口，有时甚至制约桥面积水排放，增加了腐蚀危害程度。

因此，在泄水口設计环节，应采用辅以雨水篦的方法实施桥面排水。

（二）横纵坡处理不科学在桥面排水设计过程中普遍存在横纵坡设计不科学的问题。

因横纵坡大小直接影响着排水的顺畅性，若纵坡设计尺寸过小，使得桥面雨水由于水流速度缓慢而延长回流时间；若纵坡尺寸过大，使得雨水截留率变小，这将阻碍排水工作的开展。

浅析沥青混凝土桥面铺装排水设计1. 引言1.1 研究背景沥青混凝土是一种常用于桥面铺装的材料，其具有良好的耐久性、抗滑性和耐磨性。

在实际使用中，桥面排水是一个十分重要的问题，对于延长桥梁使用寿命、保障桥梁安全具有重要意义。

对沥青混凝土桥面铺装的排水设计进行研究具有十分重要的意义。

过去的研究主要集中在沥青混凝土的配方设计、施工工艺等方面，对于排水设计的研究相对较少。

随着桥梁建设的不断发展和普及，对桥面排水的要求也越来越高。

开展沥青混凝土桥面铺装排水设计的研究具有重要的实际意义。

本文旨在对沥青混凝土桥面铺装排水设计进行系统分析，探讨桥面排水设计的原则、影响因素、常见设计方案及技术要求，为相关领域的研究和工程实践提供参考。

通过深入研究和分析，可以为提高桥梁使用性能、减少维护成本提供技术支持和理论指导。

1.2 研究意义沥青混凝土桥面铺装排水设计在桥梁工程中起着至关重要的作用，其研究意义主要体现在以下几个方面：1. 提高桥梁使用寿命：沥青混凝土桥面铺装排水设计的合理性直接影响桥梁的使用寿命。

有效的排水设计可以减少水分对桥面的侵蚀，延长桥梁的使用寿命，降低桥梁维护与修理的成本。

2. 保障交通安全：桥面排水设计不当会导致积水、漫水等现象，影响行车安全。

通过合理的排水设计，可以确保桥面干燥，提高车辆行驶的安全性，减少交通事故发生的概率。

3. 保护环境：良好的排水设计可以有效防止桥梁周围地区发生水患等环境问题，保护周边生态环境和水资源质量。

4. 提高工程质量：排水设计是桥梁工程中的一个重要环节，合理的排水设计可以提高工程质量，减少施工过程中可能出现的问题，保证工程的顺利进行。

沥青混凝土桥面铺装排水设计的研究意义重大，不仅关乎桥梁工程的延续与发展，也对交通安全、环境保护和工程质量有着积极的促进作用。

加强对该领域的研究和实践具有重要意义，值得深入探讨和总结。

1.3 研究目的本文旨在深入探讨沥青混凝土桥面铺装的排水设计，通过对其特点分析、桥面排水设计原则、影响桥面排水的因素、常见桥面排水设计方案以及技术要求的讨论，从而为工程实践提供科学的指导和借鉴。
