振动压路机振动系统故障分析前言振动压路机是道路建设和维护中常用的设备，其主要作用是通过振动和压实对路面进行修建和养护。
振动压路机振动系统是振动压路机中的一个关键部件，它直接影响着振动压路机的工作效率和修建质量。
本文将针对振动压路机振动系统的故障进行分析，并提出相应的解决方案，以期对振动压路机的维护和保养有所帮助。
振动压路机振动系统的组成和工作原理振动压路机振动系统主要由振动电机、振动器和工作部件（如压路滚筒）等组成，其工作原理是依靠振动电机产生的振动力传递给振动器，振动器通过带动工作部件产生高频振动，从而实现对路面的压实和修建。
在工作过程中，振动系统承受着较大的工作负荷，故存在故障的可能性。
振动压路机振动系统的故障及原因分析振动器振幅不足振动器振幅不足会导致振动压路机的工作效率降低，甚至可能导致无法完成建设任务。
振动器振幅不足的原因可能有以下几种：•振动电机损坏•振动器老化•振动器弹簧丧失弹性•工作部件（如压路滚筒）严重损坏振动器振幅过大振动器振幅过大会导致对路面的损伤，降低路面的使用寿命，甚至可能引起车辆行驶的危险。
振动器振幅过大的原因可能有以下几种：•振动器故障•振动器在工作时与路面间隙不当•工作部件（如压路滚筒）不平衡振动器频率异常振动器频率异常会导致振动压路机的工作效率降低，影响修建质量。
振动器频率异常的原因可能有以下几种：•链条有故障•振动器内部故障•振动电机故障•线路故障电机温度过高电机温度过高会加速电机寿命的衰减，降低振动压路机的使用寿命，甚至可能引起电机烧毁。
电机温度过高的原因可能有以下几种：•电机负载过大•电机受潮•电机散热不畅振动压路机振动系统故障的解决方案振动器振幅不足针对振动器振幅不足的问题，可以采取以下措施：•更换损坏的振动电机•更换老化的振动器•更换弹簧丧失弹性的振动器弹簧•更换严重损坏的工作部件（如压路滚筒）振动器振幅过大针对振动器振幅过大的问题，可以采取以下措施：•维修或更换故障的振动器•调整振动器与路面的距离，确保合适的间隙•平衡工作部件（如压路滚筒）的重量振动器频率异常针对振动器频率异常的问题，可以采取以下措施：•更换故障的链条•维修或更换振动器内部故障•更换故障的振动电机•维修线路故障电机温度过高针对电机温度过高的问题，可以采取以下措施：•控制电机负载，避免过大•防止电机潮湿，定期清洗和保养电机•确保电机散热通畅，避免堵塞和积尘结语针对振动压路机振动系统的故障，我们应该及时发现、分析和解决，确保振动压路机的正常工作。

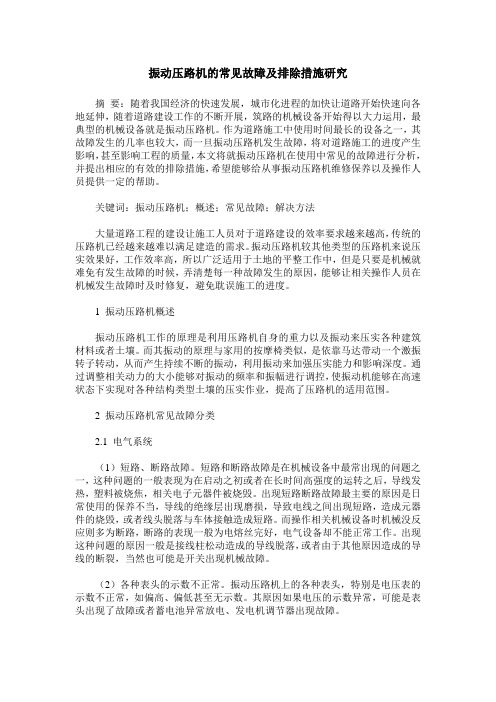

振动压路机的常见故障及排除措施研究摘要：随着我国经济的快速发展，城市化进程的加快让道路开始快速向各地延伸，随着道路建设工作的不断开展，筑路的机械设备开始得以大力运用，最典型的机械设备就是振动压路机。
作为道路施工中使用时间最长的设备之一，其故障发生的几率也较大，而一旦振动压路机发生故障，将对道路施工的进度产生影响，甚至影响工程的质量，本文将就振动压路机在使用中常见的故障进行分析，并提出相应的有效的排除措施，希望能够给从事振动压路机维修保养以及操作人员提供一定的帮助。
关键词：振动压路机；概述；常见故障；解决方法大量道路工程的建设让施工人员对于道路建设的效率要求越来越高，传统的压路机已经越来越难以满足建造的需求。
振动压路机较其他类型的压路机来说压实效果好，工作效率高，所以广泛适用于土地的平整工作中，但是只要是机械就难免有发生故障的时候，弄清楚每一种故障发生的原因，能够让相关操作人员在机械发生故障时及时修复，避免耽误施工的进度。
1 振动压路机概述振动压路机工作的原理是利用压路机自身的重力以及振动来压实各种建筑材料或者土壤。
而其振动的原理与家用的按摩椅类似，是依靠马达带动一个激振转子转动，从而产生持续不断的振动，利用振动来加强压实能力和影响深度。
通过调整相关动力的大小能够对振动的频率和振幅进行调控，使振动机能够在高速状态下实现对各种结构类型土壤的压实作业，提高了压路机的适用范围。
2 振动压路机常见故障分类2.1 电气系统（1）短路、断路故障。
短路和断路故障是在机械设备中最常出现的问题之一，这种问题的一般表现为在启动之初或者在长时间高强度的运转之后，导线发热，塑料被烧焦，相关电子元器件被烧毁。
出现短路断路故障最主要的原因是日常使用的保养不当，导线的绝缘层出现磨损，导致电线之间出现短路，造成元器件的烧毁，或者线头脱落与车体接触造成短路。
而操作相关机械设备时机械没反应则多为断路，断路的表现一般为电熔丝完好，电气设备却不能正常工作。
压路机震动频率调整技巧在现代道路建设和基础设施建设中，压路机是一个非常重要的设备。
它的作用是通过震动来固结和平整土地表面，使道路更坚实平整。
然而，在使用压路机时，震动频率是一个需要重点关注的问题。
正确地调整和控制震动频率可以提高施工质量，降低能耗，并确保施工过程的顺利进行。
本文将介绍一些压路机震动频率调整的技巧，希望对道路建设人员有所帮助。
首先，了解压路机震动频率的基本原理是很重要的。
压路机的震动频率是通过调整压路机上的偏心轴来实现的。
偏心轴是一个通过加重物体安装在压路机滚筒上的装置。
当滚筒旋转时，偏心轴也会旋转，产生离心力。
离心力的大小取决于偏心轴的重量和滚筒的转速。
我们可以通过增加或减少偏心轴的重量，或者改变滚筒的转速来调整震动频率。
其次，正确选择震动频率对于不同类型的土地是非常重要的。
一般来说，土地越坚硬，需要使用较高的震动频率，而土地越松软，需要使用较低的震动频率。
因此，在使用压路机之前，需要对施工地的土地类型进行调查和评估。
这可以通过地质勘探和实地观察来完成。
在实际操作中，如果震动频率过高，可能会导致土地的破坏和泥浆的产生，而震动频率过低则无法达到预期的施工效果。
因此，根据实际情况正确选择和调整震动频率是非常重要的。
另外，计算和调整压路机的震动频率也需要一定的技巧和经验。
一种常用的方法是通过使用震动频率计来测量和调整频率。
震动频率计是一种专门用于测量震动频率的仪器。
它可以通过将传感器安装在压路机滚筒上来测量滚筒的转速，并根据转速计算和显示出震动频率。
通过使用震动频率计，可以及时了解实际震动频率，并进行必要的调整。
此外，还可以通过改变压路机的振动幅度来调整震动频率。
振动幅度是指滚筒上振动板的螺距大小。
一般来说，当振动幅度增大时，震动频率也会随之增加。
通过调整振动幅度，可以进一步调整震动频率，以满足不同的施工需求。
最后，调整震动频率时需要确保操作人员的安全。
在对压路机进行调整时，应确保机器处于停止状态，并且断开电源或使用安全开关来防止意外启动。
振动压路机行走无力及失振故障的诊断背景振动压路机作为施工现场经常使用的机械设备，在道路建设、修建、养护和绿化等方面，发挥着重要的作用。
但是，由于振动压路机工作条件的复杂性，存在着一些常见的故障，如行走无力、失振等问题，严重影响了它的使用效果和工作效率。
因此，深入探究振动压路机行走无力及失振故障的原因和诊断方法，对于提高其运行效率和维修效果，具有必要性和实际意义。
原因分析行走无力故障1.液压系统压力下降或泄漏。
当液压系统压力不足或液压油泄露时，会出现行走无力的故障现象。
2.车轮组件故障。
如果车轮组件，如轮胎、轮毂、钢圈等出现问题，会影响振动压路机的行走能力，导致行走无力。
3.行走机构零部件磨损。
在使用振动压路机的过程中，行走机构的零部件，如行走齿轮、轴承等，会因为长时间的摩擦而损耗，造成行走无力。
失振故障1.振动轴承磨损。
在振动传动过程中，振动轴承是一个关键部件，如果磨损严重，会导致失振。
2.锤头和桩柱结合部磨损。
锤头作用于桩柱的时候，也会发生磨损，如果磨损过多，会导致失振。
3.振动传动链条松动或断裂。
振动传动链条的松动或断裂，会使振动部件无法正常运转，导致失振。
诊断方法行走无力故障的诊断方法1.液压系统检查。
液压系统检查需要检查液压泵、液压油箱、液压油路等液压系统上的所有零部件，排查系统内的压力是否达到标准值，同时检查油路是否有泄漏，确保液压系统正常工作。
2.零部件检查。
需要对车轮组件和行走机构零件进行检查，确认是否存在磨损等异常状况，若存在问题，需要及时更换或修理零部件。
3.操作员检查。
在振动压路机使用过程中，也要检查操作员操作是否正确，以免操作不当导致故障。
失振故障的诊断方法1.振动轴承检查。
振动轴承是振动部件的核心部件，需要检查其磨损情况，必要时需要换新。
2.锤头和桩柱结合部检查。
需要检查锤头和桩柱结合部的磨损情况，确定是否需要进行修理或更换。
3.振动传动链条检查。
需要检查振动传动链条是否松动或断裂，及时进行更换或修理。
OCCUPATION2012 02122振动压路机常见故障与维修文/方根祥明塞尺尺寸及对刀块工作表面与定位元件之间的位置，对刀装置的设置应便于对刀，而且在工件切入的一端。
３．夹具体设计为提高加工中心夹具在机床上安装的稳固性，减小断续切削可能引起的振动，夹具体不仅要有足够的刚度和强度，高度和宽度比也应恰当，一般有H/B ≤1～1.25，以降低夹具重心，使工件加工表面尽量靠近工作台面。
此外，还要合理地设置加强筋和耳座。
若夹具体较宽，可在同一侧设置两个与加工中心T形槽间等距的耳座；对重型加工中心夹具，夹具体两端还应设置吊装孔或吊环以便搬运。
夹具体为铸造，主要工作面为与机床工作面垂直的面板，该面板主要用来固定定位销、挡销及六角头压紧螺钉，底平面用来与加工中心工作台进行连接，同时固定对刀块。
比如，X62W卧式铣床工作台相对于操作者来说为左右方向水平放置，走刀方向与工作台方向一致，因此，两定位销为左右布置，距离尽量加大，两个耳座因为要承受较大的力所以也要左右布置。
４．人性化设计夹具设计要求除能完成既定的定位夹具任务以外，还要考虑操作者的操作是否方便，因此夹具也要求人性化设计。
（1）考虑到多数操作者都习惯右手用力，因此，将挡销安装在工件左侧，六角头压紧螺钉则安装在工件右侧，方便操作者直接夹紧。
（2）该工序要求脚的两侧同时加工，考虑到两面同时加工的情况下，夹具体可能会妨碍走刀，所以工件安装一定要高出夹具体，把被加工部位完全固定在夹具体上，便于走刀。
为了能够承受较大力矩，六角头压紧螺钉的位置应尽量靠近工件上方尺寸较大的位置，这就要求夹具高度不能太大也不能太小。
（3）根据该工序的要求，对刀块放置在加工面左侧或右侧稍低于加工面的位置最为理想。
但考虑到夹具体的高度及安装问题，对刀块只能安装在夹具体工件的一侧，对好刀之后再将刀具移到与被加工面等高的位置。
参考文献：[1]冯之敬.机械制造工程原理.北京:清华大学出版社,2008.[2]徐衡.FAIVUC系统数控铣床和加工中心培训教程.北京:化学工业出版社,2008.[3]黄海.数控铣床与加工中心实训教程.北京:国防工业出版社,2008.[4]陈宏钧.机械加工工艺装备设计员手册.北京:机械工业出版社,2008.[5]柳青松.机床夹具设计与应用.北京:化学工业出版社,2011.（作者单位：邯郸工程高级技工学校）摘要：正确使用、适时维修保养振动压路机，能充分发挥振动压路机的压实功能，提高作业效率，减少故障，延长机械使用寿命，降低施工成本。
故障现象：发动机启动困难或工作动力不稳定
产生原因：1）蓄电池电压太低，蓄电池两级夹钳松动或氧化，引起启动器转动太慢。
2）黏度太大的机油，尤其在冬季3）燃油供给不顺畅，在冬季，石蜡会导致燃油系统阻塞。
4）不正确的气门间隙，5）喷油嘴有缺陷，6）涡轮增压器有缺陷7）干式空气滤清器肮脏8）真空开关故障9）油门拉索太紧
排除方法：1）检查蓄电池，清理两极夹钳使其夹紧并涂脂于夹钳2）使用适用的机油3）更换燃油滤清器，检查所有的油管，当天气寒冷的时候该用冬季柴油4）调整气门间隙5）由专拣检查6）由专家检查7）清洗或更换8）检查真空开关9）调整或更换油门拉索。
信息来源：小型压路机
压路机，压路机租赁，垂直振动压路机/ 编辑:wyyfhy。
振动压路机振动频率调整振动压路机是一种常见的道路施工机械，它通过振动作用将路面材料压实，使得道路更加坚固和平整。
在使用振动压路机的过程中，振动频率是一个非常重要的参数，它能够影响到施工效果和道路质量。
本文将介绍振动压路机振动频率的调整方法。
1. 振动频率的定义和作用振动频率指的是振动压路机在单位时间内完成的振动次数。
振动频率的选择与道路施工的具体需求有关，一般情况下，频率越高，压实效果越好，但也可能导致过度压实或者损坏路面。
因此，调整振动频率是确保施工效果的关键。
2. 调整振动频率的步骤2.1 检查振动系统首先要保证振动压路机的振动系统运行正常，没有损坏或者故障。
通过检查振动系统的胶垫、振动齿轮等部件，确保其完好无损。
2.2 调整振动频率振动频率的调整通常通过改变振动系统的偏心轴或者改变偏心轴上的质量块来实现。
具体的调整方法需要根据振动压路机的型号和品牌而定，一般可以参考操作手册进行调整。
2.3 实地试验调整振动频率后，需要进行实地试验来验证调整效果。
选择合适的道路段进行施工试验，观察路面压实情况和振动效果。
如果达到预期效果，则说明振动频率调整成功；如果效果不理想，则需要重新调整。
3. 注意事项在调整振动频率时，需要注意以下几个问题：3.1 遵守操作规程操作振动压路机时，务必遵守相关的操作规程和安全操作规范，确保人身安全和设备完好。
3.2 根据实际情况选择频率振动频率的选择应该根据具体的道路材料和施工环境来确定，不能一概而论。
一般情况下，频率在30Hz至50Hz之间较为常见。
3.3 定期维护保养振动压路机是一台重要的施工设备，需要定期进行维护保养，包括清洁、润滑、更换磨损部件等工作，以保证其正常运行和延长使用寿命。
4. 结论振动频率的调整是确保振动压路机施工效果的关键步骤。
通过检查振动系统、调整频率、实地试验等步骤，可以达到理想的施工效果。
在实际操作中，需要严格遵守操作规程，并定期进行设备维护保养，以确保施工的安全和质量。
