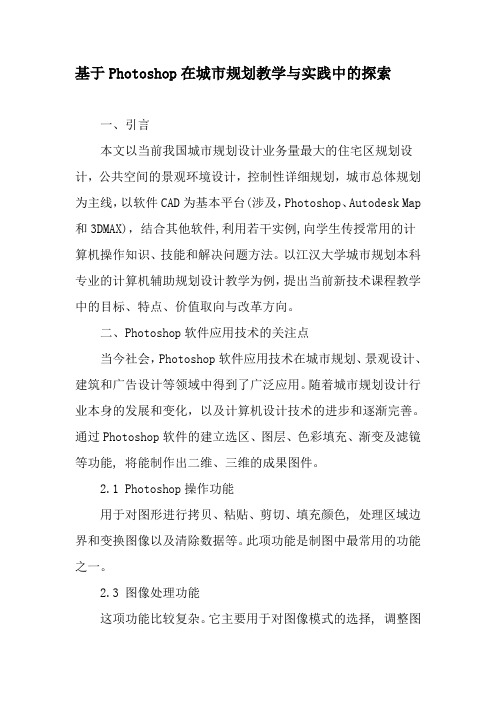

基于Photoshop在城市规划教学与实践中的探索一、引言本文以当前我国城市规划设计业务量最大的住宅区规划设计，公共空间的景观环境设计，控制性详细规划，城市总体规划为主线，以软件CAD为基本平台(涉及，Photoshop、Autodesk Map 和3DMAX)，结合其他软件,利用若干实例,向学生传授常用的计算机操作知识、技能和解决问题方法。
以江汉大学城市规划本科专业的计算机辅助规划设计教学为例，提出当前新技术课程教学中的目标、特点、价值取向与改革方向。
二、Photoshop软件应用技术的关注点当今社会，Photoshop软件应用技术在城市规划、景观设计、建筑和广告设计等领域中得到了广泛应用。
随着城市规划设计行业本身的发展和变化，以及计算机设计技术的进步和逐渐完善。
通过Photoshop软件的建立选区、图层、色彩填充、渐变及滤镜等功能, 将能制作出二维、三维的成果图件。
2.1 Photoshop操作功能用于对图形进行拷贝、粘贴、剪切、填充颜色, 处理区域边界和变换图像以及清除数据等。
此项功能是制图中最常用的功能之一。
2.3 图像处理功能这项功能比较复杂。
它主要用于对图像模式的选择, 调整图像的层次、对比度和色彩, 对通道内的图像进行计算处理, 设定图像的大小、分辨率和画面尺寸, 剪裁图像, 旋转画面等。
2.4 层处理功能图像, 可由若干图层组成。
这项功能就是用来建新层、复制层, 作层的选择、调节、效果和类型处理, 对层进行组合、排列、连接等。
2.5 区域选择功能2.6 滤镜功能滤镜是Photoshop中功能最丰富、效果最奇特的工具之一。
如艺术效果、模糊、笔触效果、扭曲变形、照明效果、锐化等。
使用这些滤镜以不同的方式改变像素数据, 以达到需要处理的图像效果。
2.7 视图功能视图功能是用图像打开一个新视图, 预览图像模式转换效果, 缩小或放大图像显示比例, 改变图像像素, 显示或隐藏选择区域边界、图框标尺、辅助线和网格等。
计算机应用在城市规划与建设中的应用与效果计算机技术的快速发展和普及为城市规划与建设领域带来了巨大的变革和提升。
计算机应用在城市规划与建设中起到了极为重要的作用，不仅提高了效率和精确度，还为规划和建设决策提供了更科学的依据，全面促进了城市的可持续发展。
本文将从城市规划和设计、数据收集和分析、模拟与可视化等方面探讨计算机应用在城市规划与建设中的应用以及所带来的效果。
一、城市规划和设计计算机辅助设计（CAD）已成为城市规划和设计的重要工具。
传统的手绘设计需要大量时间和精力，而CAD软件可以实现快速、准确地生成城市规划和设计图纸。
在设计中，CAD软件可以提供多种设计方案的模拟效果，快速比较各种方案的优劣，并进行必要的修改和调整。
此外，CAD系统还可以集成其他工具，如GIS（地理信息系统）、数据模型和三维模型等，为规划和设计提供更全面的信息，提升设计质量和效率。
二、数据收集和分析计算机在城市规划与建设中的另一个重要应用是数据收集和处理。
城市规划与建设需要大量的地理和人口数据，而传统的数据收集方法往往耗时费力。
计算机技术为数据收集和处理提供了更高效、更精确的手段。
例如，通过远程传感器和智能监测设备，可以实时获取各种环境指标、交通流量、能源消耗等数据，为规划和决策提供科学依据。
而且，计算机可以对海量数据进行有效的存储、管理和分析，利用数据挖掘和模式识别等技术，挖掘出隐含在数据中的规律和趋势，为城市规划和建设提供更准确的参考。
三、模拟与可视化计算机模拟和可视化技术为城市规划与建设提供了全新的效果展示和决策支持手段。
传统的规划和建设过程主要依靠文字和平面图纸，难以直观地呈现效果。
而计算机模拟与可视化技术可以将规划方案和建筑模型以三维、动态的方式呈现出来，使决策者和公众能够更好地理解和评估设计的效果。
通过模拟和可视化，可以实现对建筑物、行人流动、交通拥堵等方面的模拟，及时发现问题和潜在风险，并对规划方案进行优化。
此外，计算机还可以进行虚拟现实（VR）漫游，让人们亲身体验未来城市的效果，促进社会参与和共识形成。
CAD软件在城市规划决策中的作用CAD（计算机辅助设计）软件是一种利用计算机技术来辅助设计、绘制和分析的工具。
在城市规划决策过程中，CAD软件起着重要的作用。
本文将探讨CAD软件在城市规划决策中的应用，并分析其作用所带来的好处和挑战。
1. CAD软件在城市规划方案设计中的应用城市规划方案设计是城市规划决策的重要环节。
CAD软件提供了三维建模、排水分析、道路设计等功能，帮助规划师们更加直观地展示城市规划方案的效果。
通过CAD软件，规划师们可以精确绘制城市地形、道路网络和建筑物，进行可视化的展示；还可以进行地形分析、交通模拟等，协助规划师们更好地评估方案的可行性和效果。
2. CAD软件在城市规划决策分析中的应用城市规划决策需要充分考虑各种因素，包括土地利用、人口分布、交通流量等。
这些因素的数据分析和模拟对规划决策至关重要。
CAD软件可以导入各种数据，并进行分析模拟。
例如，规划师们可以利用CAD软件模拟不同人口密度下的交通状况，评估交通拥堵情况，进而优化道路规划和交通组织。
3. CAD软件在城市规划效果评估中的应用城市规划决策后需要进行效果评估，以验证方案的可行性和预期效果。
CAD软件提供了模拟和渲染功能，可以生成高质量的三维城市模型，通过模型观察和分析，规划师们可以更好地评估规划方案的效果。
此外，CAD软件还可以进行光照模拟、影响评估等，帮助规划师们更好地预测城市规划方案实施后的效果。
4. CAD软件在城市规划共享与协作中的应用城市规划决策需要相关部门之间的共享与协作。
CAD软件可以导入和导出多种数据格式，方便不同部门之间的数据共享与交流。
同时，CAD软件还提供了多人协同设计的功能，多位规划师可以同时对同一城市模型进行编辑和修改，提高了工作效率和沟通率。
要注意的是，尽管CAD软件在城市规划决策中带来了许多好处，但也面临一些挑战。
首先，CAD软件的应用需要具备相关的技术知识和操作技巧，需要规划师们具备一定的专业能力。
3D建模技术在城市规划中的应用随着科技的飞速发展，3D建模技术在城市规划领域的应用也日益广泛。
这种技术不仅能够帮助城市规划者更直观地了解规划效果，还能够提高规划的精准度和效率。
本文将从3D建模技术在城市规划中的原理和优势入手，探讨其在城市规划中的具体应用及未来发展方向。
首先，我们来看一下3D建模技术在城市规划中的原理。
简单来说，3D建模技术是利用计算机软件对城市空间进行三维建模，将城市的地形、道路、建筑等要素进行精确的数字化表示。
通过对城市数据的采集、处理和分析，可以生成逼真的三维城市模型。
这种模型不仅可以用于展示城市的整体格局和规划方案，还能够进行虚拟漫游和空间分析，为决策提供有力支持。
其次，我们来分析一下3D建模技术在城市规划中的优势。
相比传统的二维规划工具，3D建模技术具有以下几个明显优点。
首先，三维城市模型更加直观，能够让规划者和决策者更好地理解城市的空间结构和关系。
其次，基于三维模型的城市规划可以更为精确地反映现实世界，帮助规划者更准确地预测城市发展的效果。
此外，3D建模技术还能够实现城市规划方案的可视化展示，引导公众参与和意见反馈，增强规划的透明度和民主性。
总的来说，3D建模技术为城市规划带来了更多可能性和便利性。
接下来，我们具体探讨一下3D建模技术在城市规划中的应用。
首先，3D建模技术可以用于城市的总体规划和设计。
通过对城市的地形、地貌、用地分布等信息进行三维建模，规划者可以更好地把握城市整体布局和空间发展走向，制定出更科学合理的规划方案。
其次，3D建模技术也可以用于城市的详细规划和设计。
在城市细部规划中，规划者可以利用3D建模技术对建筑、道路、绿化等要素进行精细模拟和布局，使规划更加精准和具体。
此外，3D建模技术还能够用于城市景观设计和环境评估，为城市的宜居性和可持续发展提供支持。
最后，我们展望一下3D建模技术在城市规划中的未来发展方向。
随着人工智能、大数据等前沿技术的不断渗透，3D建模技术在城市规划中的应用将更加广泛和深入。
CAD技术在城市规划与设计中的应用随着科技的不断进步和发展，计算机辅助设计（CAD）已经成为现代城市规划与设计中不可或缺的工具。
CAD技术的应用为城市规划师和设计师提供了更高效、准确且灵活的方式来创建和分析城市空间。
本文将探讨CAD技术在城市规划与设计中的应用，并讨论其带来的益处和挑战。
一、CAD技术在城市规划中的应用1. 城市数据的收集和分析CAD软件提供了强大的工具来收集和分析城市的各种数据，包括地形、土地利用、交通流量等。
城市规划师可以通过CAD技术将这些数据转化为数字化的地图和模型，用于制定城市发展的规划和决策。
2. 建筑模型的创建和可视化CAD技术允许城市规划师和设计师创建三维建筑模型，以模拟和展示城市规划方案。
这些模型可以准确地呈现建筑物的外观、空间结构和环境效果，帮助决策者和公众更好地理解和评估规划方案。
3. 城市交通规划CAD技术可以帮助城市规划师模拟和分析交通流量，优化道路和交通系统的设计。
通过CAD软件，规划师可以评估不同方案对交通拥堵和交通效率的影响，从而制定更科学合理的交通规划策略。
4. 环境影响评估CAD技术还可以用于评估城市规划方案对环境的影响。
规划师可以通过CAD软件模拟建筑物的能耗、噪音等环境参数，优化设计方案，减少对自然环境的破坏，并提高城市的可持续性。
二、CAD技术在城市设计中的应用1. 建筑设计与施工CAD技术为建筑师提供了强大的工具来设计和绘制建筑图纸。
建筑师可以使用CAD软件方便地绘制建筑平面图、立面图、剖面图等，减少绘图过程中的错误和纠错成本，并提高设计的准确性和效率。
2. 建筑外观和材料选择通过CAD技术，建筑师可以在计算机上模拟和预览建筑物的外观效果。
使用CAD软件，设计师可以尝试不同的设计方案、材料和颜色，并根据需要进行调整和修改，从而更好地满足客户的需求和审美要求。
3. 景观设计CAD技术为景观设计师提供了强大的工具来绘制和分析景观图纸。
设计师可以使用CAD软件设计植物配置、水景、道路等元素，并进行可视化模拟，以便更好地展示和评估设计方案。
浅谈AutoCad在城市规划设计中的应用武穴市规划设计院夏彤文（助理工程师）1.计算机辅助设计的特点及当前的形势对计算机技术应用的要求当前计算机技术迅速发展，在工程设计CAD软件的开发应用方面已有了较长足的进步。
在七十年代中，随着计算机技术的发展，计算机从单纯的“计算”功能开始应用到实际工作各个领域中，出现了计算机辅助设计技术。
由于当时硬件水平的限制，这些工作只能在工作站中进行，而工作站投资大，只能极少数单位拥有。
因而AutoCad应用普及缓慢，各种在此平台上开发的第三方软件更是甚少。
到九十年代初，随着个人计算机的高速发展，数据处理能力不断提高，价格不断下降，使AutoCad的普及应用成为可能。
在软件方面，AutoCad、Microstaion等绘图软件日趋完善，提供了一个功能强大的设计绘图环境。
此时，市面上出现了House、AEC、ABD、CARDS、GPCAD等专业设计软件包。
AutoCad作为一个支撑软件，具有适用性广泛，功能强大，使用方便灵活，并且具有开放式结构体系的特点。
是当今PC机平台上功能最强的CAD软件，而且也成为全世界使用最多的CAD软件。
传统的城市规划制图都是以手工操作为主，这样不仅工作量大，重复劳动多，而且制图周期长，不能适应现代城市规划的需要。
利用计算机辅助设计软件，实现规划制图的自动化，高效化，可以使工作量大为减少，制图周期缩短，并且利用AutoCad的丰富编辑性能，使设计师在方案设计过程中产生的思维火花能迅速得以实现，并通过多种方案比较，从中得出最佳选择。
有了以上这些优点，计算机辅助设计软件正成为世界各国规划部门普遍采用的新技术，并大规模地推广普及。
2.AutoCad在城市规划设计中的应用2.1地形图的输入编制城市规划（包括总体规划、控制性详细规划、修建性详细规划、庭院布置规划），地形图是第一位关键资料。
所谓“巧媳妇难为无米之炊”，如果没有地形图作基础，规划图会无所生根。
3D建模技术在城市规划中的应用在现代城市规划中，3D建模技术的应用日益普及。
这项技术能够帮助规划师和决策者更好地理解和预测城市的发展趋势，并且能够提供更准确和生动的信息，以便进行更科学、更有效的城市规划。
首先，3D建模技术能够帮助规划师更好地理解城市的整体结构和布局。
传统的城市规划图纸通常只包含二维的平面图，无法真实地展示城市的空间结构和建筑物的立体效果。
而现代的3D建模技术通过将真实的建筑物模型转化为虚拟的三维模型，使得规划师可以从不同的角度观察和分析城市的整体布局。
这种立体化的展示方式有助于规划师更准确地评估城市的交通状况、建筑物的密度和分布、以及城市空间的优化方案。
其次，3D建模技术还能够帮助规划师模拟城市的发展变化，以便更好地预测未来的城市形态。
通过对城市建筑物模型进行不同的参数调整和模拟，规划师可以了解不同因素对城市形态的影响，并作出相应的调整。
比如，他们可以模拟增加或减少某一区域的建筑高度，以评估对城市景观和交通流量的影响。
这样的模拟可以帮助规划师做出更科学、更符合实际情况的决策，并提供给决策者更直观的数据，以供参考。
另外，3D建模技术还能够帮助规划师和决策者更好地进行公共参与和沟通。
传统的城市规划会议往往使用平面图和文字说明来解释和演示规划方案，但这种方式可能很难让居民真正理解和参与其中。
而现代的3D建模技术可以将规划方案以更直观、生动的方式呈现给居民，让他们更好地理解和参与。
规划师可以通过城市模型展示不同的规划方案，让居民看到方案对城市的影响，并征求他们的意见和建议。
这种公众参与的方式能够提高规划方案的透明度和可信度，提高居民对规划决策的接受度和满意度。
最后，3D建模技术还可以应用于城市景观设计和可持续发展规划中。
通过将自然环境的地形数据和城市建筑物的模型结合起来，规划师可以模拟不同的景观效果和环境影响。
这有助于规划师更好地选择和设计城市的公共空间，以提高生活质量和可持续发展水平。
Photoshop 在城市规划中的应用：第一講應用概覽感觉范围很宽泛的样子，在这里先解释一下：诚然，这是个包罗诸多内容的题目，我所接触的也只是其中一小部分而已，在这个规划图面效果越来越高大上的读图时代，谁掌握了这个杀手锏，也就赢得了先机，所以说图面效果很重要，而这一切，包括前期的各种分析，总平面图的处理以及相关的各种分析图、后期的效果图等，都离不开Photoshop 这一基本而强大的工具；姑且这样认为吧，一家之言！而今天我所要讲习的内容是Photoshop 在规划平面图中的应用。
作为规划专业出身，对于AutoCAD、Photoshop、Sketch Up（可有可无）这几个软件的应用达到信手拈来的程度是理所应当的事儿。
原以为自身CAD 的水平能满足基本的制图需求，谁知道来了规划院后才发现各种问题并不是如我想象的那么简单，比如cad中布局的应用（便于批量出图预览）、不同cad中地形图的拼合（可能牵涉到坐标的比对）、cad中ch面板的调节功能等等，但经历过各种被吊以后，也渐渐掌握了那么点门道。
至于Sketch Up 规划院的不少老同事并不熟识，可能这是大家避免压力过大的一个理由，懂也装作不懂，免得招来不必要的麻烦。
这样我认为还挺好，该做的总有人会做，外面效果图公司正等着找活干呢，会那么一点技术又不纯熟，何必瞎折腾呢，没办法，难道是在说我自己吗？哎，这个真的是说多了都是泪，不过现在看到不少方案中也是Sketch Up 直接出效果图，并没有渲染的过程，人家主打的是配色和空间景观环境的处理，效果还挺不错。
并且Sketch Up的空间分析图也很出彩的，简洁、直观、明了，比如立体图示、建筑高度分区、功能分布等，另外Sketch Up也可以实现从建模、渲染（平面、单体、鸟瞰等）、动画输出（包括生长动画）的各个流程。
总之，这里想表达的意思是会了没有不好，不会的还是要多学习，多一项技能就多一条门路，自己还真难以预料以后的路！外闲话说的有点多，下面就切入正题吧，本次Photoshop在城市规划平面图中的应用的讲习打算分为以下几个部分来开展。
第27卷 增刊 成都理工学院学报 Vol.27Suppl. 2000年11月J OURNAL OF CHEN G DU UN IV ERSIT Y OF TECHNOLO GY Nov.2000 [文章编号]100529539(2000)增刊20277205AU TOCAD,3DMAX和PHO TOSHOP基本教学软件在城镇规划中的应用Ξ何 杰1 陶清玉2(11成都理工学院地质学系,成都 610059;21成都理工学院科技与外事处,成都 610059)[摘要] 近20年,中国的城市化已进入快速发展期,城市和城镇建设规模空前,从事城镇规划工作变得日益重要,尤其是计算机技术迅猛发展,给全球带来了日新月异的变化。
在规划设计行业中,应用计算机技术和CAD基础软件从事城镇规划设计图的绘制和数据管理,将会得到事半功倍的效率。
本文结合作者多年来从事CAD教学和城镇规划的实际工作经验,介绍CAD等几种基础教学软件的使用技巧,阐述其使用方法和在实际工作的运用。
[关键词] AU TOCAD R14,PHO TOSHOP,3DMAX,城镇规划设计,计算机制图[分类号] TF39:TU98 [文献标识码] A 中国城镇规划行业中目前广泛应用的CAD软件是美国AU TODESK公司推出的微型计算机辅助绘图工具软件包AU TOCAD R14。
因其改变了传统规划设计手工绘图方式,实现人机对话,极大提地高了规划工作的效率。
在城镇规划设计中也有一些二次开发软件,如CARDS和GPCAD及规划总图软件PPS等,虽然对规划工作有很大帮助,工作的效率也有所提高,但因其价格高昂和设计人员交流不便,不适应规划设计人员的习惯和修改灵活的特点。
在国内许多高校,都把AU TOCADR12,R13,R14及R2000作为CAD 教学软件。
MAP GIS软件是中国地质大学信息工程公司研制的一套地理信息系统软件,与AU TOCAD有很好的接口,广泛用于城市规划、地籍管理、综合管网信息环保信息等工作中。
3DMAX软件是目前市场流行的动画制作软件3DS4的升级版本,由于其强大的功能,广泛应用于建筑装饰设计建筑效果图和城镇规划设计的模型图及鸟瞰图中。
PHO TOSHOP 软件是图像处理软件,近几年广泛应用于城镇规划信息技术的开发研究,特别是从事遥感技术工作者,利用它进行图像处理、分析,取得了可喜的成绩。
城市规划工作者同样也用它进行效果图的后期制作。
1 城镇规划中规划图纸及其内容1.1 控制性详细规划图纸类型a.规划区位置图 比例不限b.规划区用地现状图 比例尺1∶1000～1∶2000c.规划用地功能分区图即土地使用规划图 比例尺1∶1000～1∶2000d.道路交通规划图 比例尺1∶1000～1∶2000e.各项工程管理规划图 比例尺1∶1000～1∶2000f.各地块控制性详细规划图,即总图图则和分图图则。
以上图纸内容因篇幅所限,不尽详细,此处仅对规划图则要求进行说明。
总图图则:(比例尺1∶2000～1∶5000)为规划区用地详细划分之后的地块汇总,反映规划区内道路的用地红线位置,各分地块的界线,各分地块编号,用地性质,保留用地和规划用地地块要分别表示,必要时可分项表示。
分图图则:(比例尺1∶1000～1∶2000)为规划区Ξ[收稿日期] 2000201213[作者简介] 何 杰(1963-),男,讲师,城镇规划专业.用地详细划分后的分地块控制图,反映地块的面积,用地界线,用地编号,用地性质,规划保留建筑,公共设施位置及标注主要控制指标。
1.2 修建性详细规划的图纸类型a.规划地位置图 比例不限b.规划地现状图 比例尺1∶500～1∶2000c.规划总平面图 比例尺1∶500～1∶2000d.道路交通和规划图 比例尺1∶500～1∶2000e.工程管网综合规划图 比例尺1∶500～1∶2000f.模型图式鸟瞰图2 城镇规划设计计算机制图流程特征从以上图纸类型中,我们了解到城镇规划工作是一项涉及领域广、学科门类多、综合性极强的工作,这就要求我们在城镇规划工作中,充分利用计算机制图的优越性,详细归类,综合利用,尤其是资源共享,极大地提高了规划设计工作的效率。
我们大致可以将以上图纸分为三个层次,即:区域规划,总体规划,详细规划等。
以下以工作区域底图绘制和详细规划类规划图纸为例对计算机制图程序特征进行描述:2.1 城市规划底图绘制2.2 详细规划类规划图纸的绘制详细规划可分为园林规划设计,旧城改造详细规划,新区规划,建筑初步方案与效果等不同类型图纸。
一般计算绘图有如下程序供参考(见图2)。
2.3 以上图纸特点a.CAD 绘图,以反映点状、线状实体为主,精确表现地物形状。
b.按精确实际比例和坐标绘制图形,不规则的图形在园林规划中相对较多,多数以坐标定位或以轴线定位。
c.实体较多,图面丰富。
d.标注方式参照建筑制图的标注,且相对复杂。
e.需要精确量算数据进行绘图,甚至添加辅助线,帮助确定建筑物间距,后退道路红线距离等……f.建筑造型及效果图绘制方法与规划图有着相当大的不同,本文后面详述。
3 AU TOCAD R14软件特点及规划绘图流程3.1 AU TOCAD R14特征描述AU TOCAD R14就其友好的界面而深受广大使用者的青睐,R14比旧版本R12、R13执行速度更快,精度要求更高,兼容了R12快捷键的所有功能,使用更容易。
其绘图的精度可达小数点后16位。
AU TOCAD R14功能强大,不仅有完善的二维(2D )绘图功能,而且还能实现三维(3D )表面实体和立体模型,另外还支持多种图形格式,除DW G 外,还支持POSTSCRIPT ,TCFF ,GIF 和PCX 等通用图形交换格式。
AU TOCAD R14开发的体系结构,便于用户进行二次开发,满足不同行业用户的不同需要。
AU 2TOCAD R14还通过标准或专用的图形和数据格式,能与其他CAD/CAM 系统进行数据交换。
3.2 硬件配置与系统安装R14的在WINDOWS 或WINDOWS N T 环境中运行,其所需的硬盘空间因用用户选项不同而有所变化,仅需47MB _113MB 的自由空间来存放AU TOCADR14系统,另外还需要有一定的剩余空间,用来存放用户自己建立的绘图文件。
计算机配制至少需要32MB 的内存。
外接设备有鼠标、数字化仪光笔,任有其中之一即可,输出设备是绘图仪或打印机,最好有外接扫描仪。
3.3 绘图主要工作流程a.精确制图来自精心设置。
R14提供精确的定位方式,以保证矢量图形的精确性,不仅提供绝对坐标、相对坐标和极坐标的定位方式,更重要的是提供十几种实体捕捉方式,AU 2TOCAD R14绘图方便,所以精心地设置更有利于绘画及图形编辑,数据管理,以及各专业的相互配合。
b.合理的分层及命名有利于图纸的管理。
・872・成都理工学院学报 第27卷 相对于规划图纸绘制,不同类别的实体按层进行分别绘制,并且在命名方式上用中文或英文字母或汉语拼音,但力求简明易懂,格式统一,加强图纸分类的规范管理,不同专业的操作人员可以较容易地编辑修改和对原始图纸的利用。
例如:总体规划图中使用标准图框,可作为一层取名S-图框层,插入规划区域底图,取名为MAP -底图层;各类用地填充层可以按用地分类标准来定义,如:C1-h图层、C2-h图层、R-h图层、和M -h等。
c.正确地选用线型和色彩为后期出图提供方便。
R14在出图时优点在于,线型的色彩决定绘图线的粗细,所以色彩要符合正常的图纸绘制习惯,即图形中的色彩与出图色彩应尽量统一。
d.分项管理文件。
电脑操作人员都应养成良好的操作习惯,充分利用操作系统树状目录结构,建立有序的文件系统以便查找,有效管理,所管理的文件目录最好备份放在记事簿目录中。
e.建立模式化数据管理。
前面叙述中提到AU TOCAD R14提供样板(TEMPLA TE)功能,规划图纸用它来制作ISO、ANSI、DIN、J IS标准绘图格式及样板。
这种样模式在R14初始化时会出Create New Drawing(建立新图)选择Use a Temblate使用样板,从其默认路径\Template,找到我们建立的样板件及标准图框。
f.正确地引用光栅图像。
①扫描技术越来越先进,光栅图像的扫描已足以满足城市规划设计使用要求。
一般认为300dpi 分辨率足以满足扫描需要。
还可以在PHO TO2 SHOP下对光栅图像进行剪切,使得图像中有用部份在图中,这对综合利用内存,图面整理都有很好的帮助。
②可在PHO TOSHOP下对光栅图像进行施转以及正确比例缩放,图像质量调整,透明度的设置等。
g.合理地利用块的命名,使块文件的更新、共享・972・增刊 何 杰等:AU TOCAD,3DMAX和PHO TOSHOP基本教学软件在城镇规划中的应用和替代作用发挥得淋漓尽致。
h.正确且高质量地输出图形图像。
目前打印机设备越来越精致,这无疑是规划设计师的福音,人机对话操作十分简单,读者可查阅相关资料,在此不作赘述。
4 利用3DMAX软件和PHO TO2 SHOP软件绘制规划效果图和鸟瞰图411 3DMAX软件特征3DMAX软件是AU TODESK3DSTUDIO软件的升级替代产品,运行于PEN TIUM90以上的PC 机上,人们把3DMAX软件比喻成一个舞台设计,真是恰如其分,用此软件来制作效果图和鸟瞰图的确有点大材小用,用作规划区域动画的预演室似乎是更直观,加上操作平台方便,又能读取标准的AU2 TOCAD的3.DXF文件,所以广泛地被更多的业内外人士所接受,针对此项过程我们作如下描述:a.建模方式建模方式有三种,一种是3DMAX直接建模,另一种是AU TOCAD R14建立体模型,转换到3DMAX。
还有一种是直接插入3DS文件或PRJ文件。
b.设定照相机,建立透视图在视图中建立照相机是件容易的事,在命令板上拾取CREA TE/CAMARAS/TAR GET然后在平面图中点取相机的位置和目标点的位置即可建立,再利用相关的MOV E命令来进行调整,直到自己满意为止。
c.功能强大的材质编辑功能3DMAX具有丰富的材质编辑功能,MA TERI2 AL EDITOR(材质编辑器),有些材质可从编辑器中获得属性,另一些材质可利用其位图文件在材质编辑中进行贴图,不管采用何种方式,都可满足我们的要求。
d.架设舞台灯光前述中建好的实体模型,赋上满意的材质,架上相机,寻找合适的表现角度,再在适当的位置设置灯光。
3DMAX有模拟自然灯光、太阳光、室内光的功能,更有生动的是光源的阴影通过光源位图来实现阴影,在表达室内外光线的气氛时,会得到意想不到的动人效果,当然这样会大大地降低计算机渲染速度。
