常用开关上下口铜排的
选择
文件编码（008-TTIG-UTITD-GKBTT-PUUTI-WYTUI-8256）
国产断路器
额定电流在100A(含100A)以下的断路器，铜排和铜导线用量相同的情况下，建议选择铜导线。
HD13BX 刀开关连接铜排选择参照表
低压电容柜刀
熔开关连接铜排
选择参照表
3、以上断路器的选型为抽出式水平接线，选用其它断路器时，铜排另行选择；
4、对于ABB与施耐德产品，额定电流默认为框架电流，如果额定电流与框架电流不相等时，要根据实际额定电流选择铜排。
5、母排规格均为铜排，如为铝排时另行选择
柜电容器支路铜线选择参照表
1.选择一个
是线圈，另
一个是触头
容量。
一般
择两倍的电
机。
2.选择~倍额定电流。
3.选择可调电流整定在倍额定电流。
4.导线如果用铜线按每平方MM载流3~4A。
根据电流选择导线。
5.有一个经验公式：I=2P，就是380V的额定电流约等于两倍。
接地铜排的选择1、铜排的标识及使用铜牌又称为铜母线，一般在配电柜中的A、B、C以及U、V、W相母排和PE母排均采纳铜牌。
其中铜牌标识颜色：①A、U相一般标识为黄色②B、V相一般标识为绿色③C、W相一般标识为红色④N相一般为蓝色⑤PE母线一般为黄绿相间的双色。
铜排主要用在一次线路上(大电流的相线、零线以及地线)。
电柜之间连接的一般称为主母排，而主母排分到每个电柜内的开关电器上的称为分支母排。
铜排也有镀锡的，一般在电柜的连接处都会做镀锡处理和压花处理或者加导电膏。
空余处有时加热缩套管爱护，有的用绝缘漆。
选择铜牌最主要的缘由是铜牌载流量，依据电流的大小选择合适的铜牌，并且连接处的螺钉必需拧紧，否则电流大时可能会烧熔铜牌。
2、铜排的选择一般矩形铜排的载流量公式为：铜排载流量（40℃）=铜排宽度（mm）×厚度系数表1 铜牌厚度系数母排厚度/mm 12 10 8 6 5 4厚度系数20 18 16 14 13 12而2层铜排=(1.56~1.58)×单层铜排3层铜排=2×单层铜排4层铜排=2.45×单层铜排(不推举，可采纳异形铜排)铜排(40℃)=铜排(25℃)×0.85铝排(40℃)=铜排(40℃）/l.3零(N)排母线根据相排母线的一半选取，但不得小于16mm2。
一次母线应选用带圆角的铜母线，以避开尖端放电。
在选择母线时，除了考虑动热稳定因素外，其铜排载流量应按母线长期允许工作稳定为+70℃、四周空气温度为+30℃的数据选配。
3、爱护导体的选择依据GB 7251.1-2023《低压成套开关设备和掌握设备第1部分型式试验和部分型式试验成套设备》的规定，外部导体所连接的成套设备内的爱护导体(PE，PEN)的截面积可参考下述方法选择：表2 爱护导体的截面积(PE、PEN) 单位：mm2相导体的截面积S（单位：mm2）相应爱护导体的最小截面积S≤16 S16＜S≤35 1635＜S≤400 S/2400＜S≤800 200800＜S S/4A、爱护导体(PE，PEN)截面积不应小于表2中的值。

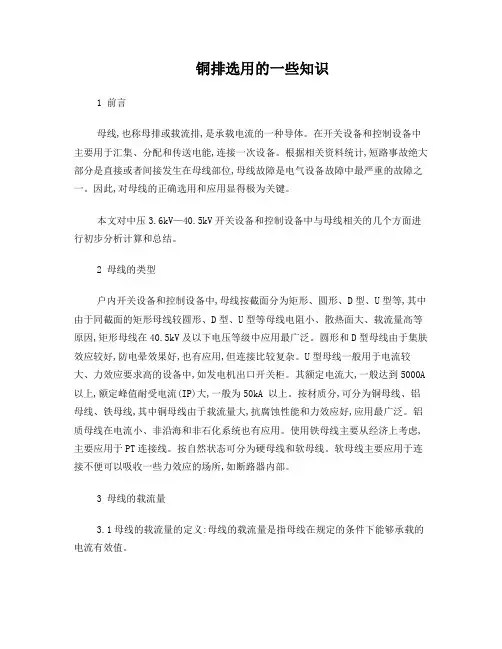

铜排选用的一些知识1 前言母线,也称母排或载流排,是承载电流的一种导体。
在开关设备和控制设备中主要用于汇集、分配和传送电能,连接一次设备。
根据相关资料统计,短路事故绝大部分是直接或者间接发生在母线部位,母线故障是电气设备故障中最严重的故障之一。
因此,对母线的正确选用和应用显得极为关键。
本文对中压3.6kV—40.5kV开关设备和控制设备中与母线相关的几个方面进行初步分析计算和总结。
2 母线的类型户内开关设备和控制设备中,母线按截面分为矩形、圆形、D型、U型等,其中由于同截面的矩形母线较圆形、D型、U型等母线电阻小、散热面大、载流量高等原因,矩形母线在40.5kV及以下电压等级中应用最广泛。
圆形和D型母线由于集肤效应较好,防电晕效果好,也有应用,但连接比较复杂。
U型母线一般用于电流较大、力效应要求高的设备中,如发电机出口开关柜。
其额定电流大,一般达到5000A 以上,额定峰值耐受电流(IP)大,一般为50kA 以上。
按材质分,可分为铜母线、铝母线、铁母线,其中铜母线由于载流量大,抗腐蚀性能和力效应好,应用最广泛。
铝质母线在电流小、非沿海和非石化系统也有应用。
使用铁母线主要从经济上考虑,主要应用于PT连接线。
按自然状态可分为硬母线和软母线。
软母线主要应用于连接不便可以吸收一些力效应的场所,如断路器内部。
3 母线的载流量3.1母线的载流量的定义:母线的载流量是指母线在规定的条件下能够承载的电流有效值。
说明:规定的条件中主要指标是温度,对于户内开关设备和控制设备来讲是指环境温度上限为40℃,下限为-25℃。
3.2母线布置与载流量之间的关系母线立放时载流量比平放时要高一些,一般当母线平放且宽度小于60㎜时,其载流量为立放时的0.95倍, 宽度大于60㎜时其载流量为立放时的0.92倍,这是由于立放时散热性能要比平放时要好的缘故。
3.3 载流量数值根据母线的材质不同,在同一温度下其载流量也不同。
开关设备和控制设备中主要以矩形铜母线为主矩形铝母线为辅。
铜排国标规格型号铜排是一种常见的导电材料，常被用于电气设备和电子产品中。
在国内和国际市场上，铜排的规格型号非常丰富，不同的尺寸和功率适用于不同的场合和工作环境。
为了保障铜排的质量和安全性能，我国对铜排的国标规格型号进行了详细规定，下面就来了解一下铜排国标规格型号相关的知识。
1、标准号：GB/T 5231-2012。
2、铜排划分标准：(1)按导电性能划分：铜排可分为单双层铜排和多层铜排。
单双层铜排适用于一些低功率场合，多层铜排则适用于大功率设备和高压电气设备中。
(2)按电气性能划分：铜排按照额定电流、导电率等参数进行了分类和规定。
3、铜排规格型号：铜排规格是通过宽、厚、长三个参数来表示的。
宽、厚、长（mm）的组合可以表示出各种不同规格的铜排，例如：① 5*20*300mm，表示宽为5mm，厚为20mm，长为300mm的铜排。
②25*5*300mm，表示宽为25mm，厚为5mm，长为300mm的铜排。
在实际生产和使用中，一般采用厚度和宽度的组合来表示铜排规格，如5*20mm、10*20mm等。
4、国标标准铜排尺寸：(1)厚度：标准厚度为0.8mm，1.0mm，1.2mm，1.5mm，2.0mm，3.0mm，4.0mm和5.0mm等。
其中，常用的厚度是1.0mm和2.0mm。
(2)宽度：标准宽度有20mm、30mm、40mm、50mm、60mm等等，其中，常用的宽度是20mm和30mm。
(3)长度：标准长度有1000mm、1200mm、1500mm等等，长度通常是在1000mm到3000mm之间。
5、铜排的热处理：铜排在加工过程中，因为有时需要弯曲、拉伸等操作，容易导致产生应力集中，从而降低导电性能和强度。
为了改善铜排的性能，生产厂家会对铜排进行热处理，即让铜排在室温下进行退火处理，这样就能够减少应力集中，提高铜排的强度和电气性能。
6、铜排的生产常识：(1)材料要选用纯铜，铜纯度越高，铜排的导电性能和机械强度越好。
