低压开关柜铜排用量概要

精选D低压开关柜铜排估算方法公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-G G D低压开关柜铜排估算方法1、进线柜一只断路器：下进上出单排 8米双排16米上进上出单排15米双排30米2、电容柜如果是800MM柜宽则一般按8米算，如果柜宽增加，则适当增加(刀开关上口到水平排估为2米,下口到横排1.5米)3、多只断路器出线柜刀开关的电流量铜排规格*(刀开关上下口3.5米+横排)=铜排规格*(3.5米+柜宽*3)每只断路器电流量的铜排规格*1米（每只断路器分排估为1米）注：一只大型断路器出线柜与一只断路器进线柜下进上出一样8米4、联络柜一只断路器联络柜与一只断路器进线柜上进上出15米两只断路器联络柜=一只断路器联络柜*2=15*2=30米抽屉柜的铜排估算方法1、一只断路器进线柜跟GGD一样单排上进上出15米双排=15*2=30米单排下进上出8米双排=8*2=16米2、固定分隔式：大型断路器组合：第一只算5米；第二只计为7米，第三只计为9米（注：大型断路器为800H以上）800H以下的塑壳断路器所有断路器电流总和的铜排规格*2米 400H至800H的断路器每只报3米400H及以上需报铜排3米3、抽屉式：GCK、GCS 几只断路器电流总和的铜排规格*2米及以上的断路器每只计为1米MNS 几只断路器总和的铜排规格*2米4、联络柜和电容柜都与GGD的联络柜、电容柜一样的算法，电容柜如果是800MM柜宽则一般按8米算，如果柜宽增加，则适当增加(刀开关上口到水平排估为2米,下口到横排1.5米)联络柜一只断路器联络柜与一只断路器进线柜上进上出15米两只断路器联络柜=一只断路器联络柜*2=15*2=30米5、固定分隔式即为插入式，板后接线，空气开关即塑壳断路器；经济型抽屉柜是水平排置于柜顶，标准型水平排位于柜后通道及垂直排的价格（垂直排等于几只断路器的总电流量相应的铜排规格）6、抽屉柜的壳体价格= 之和抽屉柜的价格=固定柜+100元抽屉柜后的壳体厂家配套过来的三根铜排的规格是依据几只断路器的电流总和来决定的7、低压抽屉柜通道中的垂直排一般用40*6、50*6、60*6、80*6、100*6、120*6。

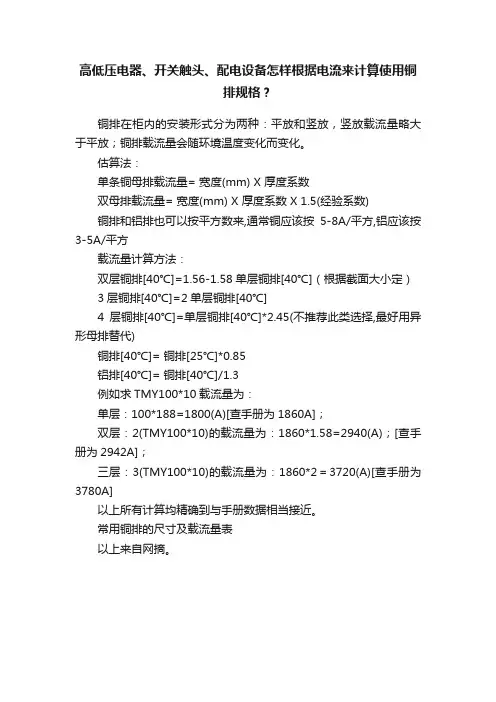

高低压电器、开关触头、配电设备怎样根据电流来计算使用铜
排规格？
铜排在柜内的安装形式分为两种：平放和竖放，竖放载流量略大于平放；铜排载流量会随环境温度变化而变化。

估算法：
单条铜母排载流量= 宽度(mm) X 厚度系数
双母排载流量= 宽度(mm) X 厚度系数 X 1.5(经验系数)
铜排和铝排也可以按平方数来,通常铜应该按5-8A/平方,铝应该按3-5A/平方
载流量计算方法：
双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]
4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代)
铜排[40℃]= 铜排[25℃]*0.85
铝排[40℃]= 铜排[40℃]/1.3
例如求TMY100*10载流量为：
单层：100*188=1800(A)[查手册为1860A]；
双层：2(TMY100*10)的载流量为：1860*1.58=2940(A)；[查手册为2942A]；
三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A]
以上所有计算均精确到与手册数据相当接近。

常用铜排的尺寸及载流量表
以上来自网摘。

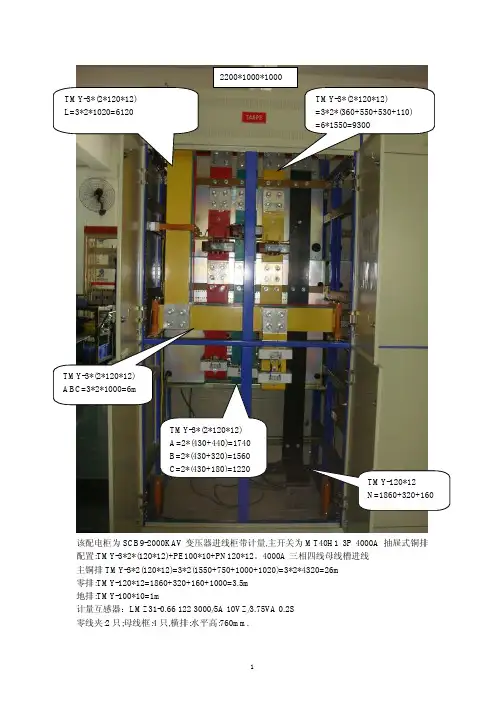

该配电柜为SCB9-2000KA V 变压器进线柜带计量,主开关为MT40H1 3P 4000A 抽屉式铜排配置:TMY-3*2*(120*12)+PE100*10+PN120*12。

4000A 三相四线母线槽进线 主铜排TMY-3*2(120*12)=3*2(1550+750+1000+1020)=3*2*4320=26m 零排:TMY-120*12=1860+320+160+1000=3.5m 地排:TMY-100*10=1m计量互感器：LMZ31-0.66 122 3000/5A 10VZ/3.75V A 0.2S 零线夹:2只;母线框:4只,横排:水平高:760mm.电a-d i a nl i ）该配电柜为两台SCB9-2000KAV 变压器联络柜,主开关为MT40H1 3P 4000A 抽屉式 铜排配置:TMY-3*2*(120*12)+PE100*10+PN120*12。

主铜排TMY-3*2(120*12)=3*2(1400+600+1000)=3*2*3000=18m 零排:TMY-120*12=1m 地排:TMY-100*10=1m3A=500+200=700 B=360+200=560 C=250+200=4502200*1000*1000电程技术（c hi n a-d i a nl i ）该配电柜为SCB9-2000KA V 变压器进线柜带计量,主开关为MT40H1 3P 4000A 抽屉式铜排配置:TMY-3*2*(120*12)+PE100*10+PN120*12。

主铜排TMY-3*2(120*12)=3*2(1550+560+1000+1460)=3*2*4320=27.5m 零排:TMY-120*12=1860+320+160=2.5m 地排:TMY-100*10=1m1ABC60+550+500+30=1540 2A=500+200=700 B=360+200=560C=230+200=4302200*1000*1000电力工程技术（c hi n a-d i该配电柜为SCB9-2000KA V 变压器计量柜铜排配置:TMY-3*2*(120*10)+PE60*8+PN120*10。

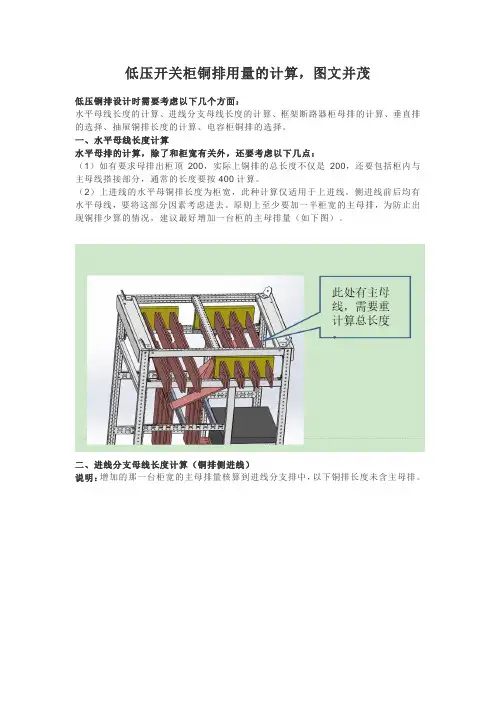

低压开关柜铜排用量的计算，图文并茂低压铜排设计时需要考虑以下几个方面：水平母线长度的计算、进线分支母线长度的计算、框架断路器柜母排的计算、垂直排的选择、抽屉铜排长度的计算、电容柜铜排的选择。

一、水平母线长度计算水平母排的计算，除了和柜宽有关外，还要考虑以下几点：（1）如有要求母排出柜顶200，实际上铜排的总长度不仅是200，还要包括柜内与主母线搭接部分，通常的长度要按400计算。

（2）上进线的水平母铜排长度为柜宽，此种计算仅适用于上进线。

侧进线前后均有水平母线，要将这部分因素考虑进去。

原则上至少要加一半柜宽的主母排，为防止出现铜排少算的情况，建议最好增加一台柜的主母排量（如下图）。

二、进线分支母线长度计算（铜排侧进线）说明：增加的那一台柜宽的主母排量核算到进线分支排中，以下铜排长度未含主母排。

说明：零排为柜顶侧进或采用三相四线、三相五线母线桥（槽）进线时，均需增加此根引下零排的报价。

如果是三相五线引进，则还需增加引下地排的报价：即分支地排也需报2.3米左右。

三、框架断路器母排长度计算注意点混装柜的铜排计算方式应该为一台框架断路器+一台抽屉柜的量，而不是仅仅是按照单台框架或单台抽屉的量计算。

进线柜同时带计量的方案，由于计量室通常要比正常的低压仪表室高0.2米要在原有铜排长度的基础上每相增加0.4米。

断路器上方带刀熔开关的方案，也要考虑铜排总长度增加0.4米。

多个框架出线的柜子每个框架对应的铜排长度不一致。

四、抽屉柜垂直母线规格及长度的计算方法成套设备中或成套设备一个部分中（例如一个框架单元）有若干主电路，在任一时刻所有主电路通过的电流大值的总和与该成套设备或该成套设备的选定部分的所有主电路额定电流总和的比值，即为额定分散系数以某个出线柜为例：出线柜共有7个塑壳，总额定电流1200A，则带入分散系数后为1200*0.7=840A。

满抽屉时柜体垂直排单相长度为1955，按2000mm报价；搭接排平均每相单根500（母线框前置）400（母线框后置），报价统一按500mm 考虑抽屉柜垂直零排长度为12.00+0.300+0.300=1.8米说明：北京地区要求必须有垂直地排与垂直零排并排布置，报价时遇到北京项目需报此根铜排，长度与零排一致，规格根据GB7251.1相关要求执行（见下页）。

配电柜铜排计算方法：估算出GGD柜开关柜铜排用量在成套配电柜制作时，铜排是我们常会用到的一种材料。

铜排又称铜母排或铜汇流排，是由铜材质制作的，在电路中起输送电流和连接电气设备的作用。

铜排在电气设备，特别是成套配电装置中得到了广泛的应用；一般在配电柜中的U、V、W相母排和PE母排均采用铜排；铜排在使用中一般标有相色字母标志或套有代表相色的绝缘套，U 相铜排为“黄”色，V相铜排为“绿”色，W相铜排为“红”色，PE 母线铜排为“黄绿相间”双色。

由于铜排的价格比较贵，而且加工起来也比较麻烦，所以一个配电柜中需要多少铜排需要精确地计算出来，多太多或少太多都不行，那么如何来计算铜排在一个柜子中的用量呢？有什么公式或原则呢？1、首先是进线柜（以三级开关为例），进线柜有柜顶进线，柜侧进线，柜底进线之分（一般都是电流电缆进线），柜顶进线一般需要ABCN四相母排出顶200mm左右，无进线刀开关的进线柜ABC三相单排出柜顶在1.5m一条左右，有进线刀开关的也差不多，因为加了进线刀开关，进线断路器需要向下面移。

零排N则需要从柜底伸到柜顶出去，加上中间需要折弯固定，一般在2.5m左右。

断路器下端需要回流至母排，回流排ABC三相每根在1.5m左右（有刀开关的2.2m），加上断路器下端搭接排平均1m 左右，柜侧进线的话断路器上端0.8m就够了，零排2m就够。

下进线的话上端ABC三相各0.8m，下端各0.7m，零排母排上接线。

如果双排的话直接双倍。

计算单独一台进线柜的铜排使用量如下：第一种：不带进线刀开关的进线柜上进线的GGD要用ABC三相（1.5+1.5+1）*3=12米+零排N需要2.5米；第二种：带进线刀开关ABC三相要用（1.5+2.2+1）*3=14.1米+零排2.5米，第三种：侧进线不带刀开关ABC三相（0.8+1.5+1）*3=9.9米+零排N需要2米，第四种：侧进带进线刀开关的（0.8+2.2+1）*3=12米+零排2米。

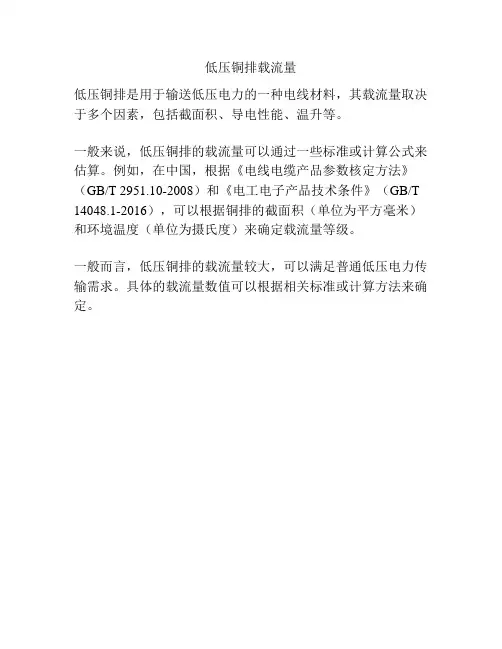

低压铜排载流量
低压铜排是用于输送低压电力的一种电线材料，其载流量取决于多个因素，包括截面积、导电性能、温升等。

一般来说，低压铜排的载流量可以通过一些标准或计算公式来估算。

例如，在中国，根据《电线电缆产品参数核定方法》（GB/T 2951.10-2008）和《电工电子产品技术条件》（GB/T 14048.1-2016），可以根据铜排的截面积（单位为平方毫米）和环境温度（单位为摄氏度）来确定载流量等级。

一般而言，低压铜排的载流量较大，可以满足普通低压电力传输需求。

具体的载流量数值可以根据相关标准或计算方法来确定。

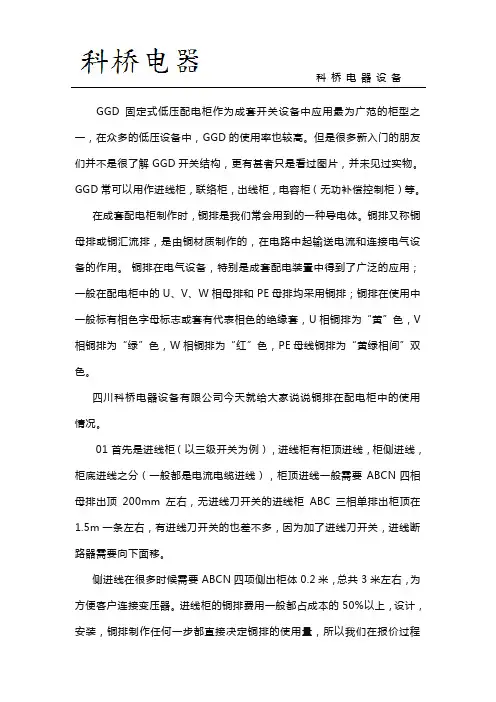

科桥电器设备GGD固定式低压配电柜作为成套开关设备中应用最为广范的柜型之一，在众多的低压设备中，GGD的使用率也较高。

但是很多新入门的朋友们并不是很了解GGD开关结构，更有甚者只是看过图片，并未见过实物。

GGD常可以用作进线柜，联络柜，出线柜，电容柜（无功补偿控制柜）等。

在成套配电柜制作时，铜排是我们常会用到的一种导电体。

铜排又称铜母排或铜汇流排，是由铜材质制作的，在电路中起输送电流和连接电气设备的作用。

铜排在电气设备，特别是成套配电装置中得到了广泛的应用；一般在配电柜中的U、V、W相母排和PE母排均采用铜排；铜排在使用中一般标有相色字母标志或套有代表相色的绝缘套，U相铜排为“黄”色，V 相铜排为“绿”色，W相铜排为“红”色，PE母线铜排为“黄绿相间”双色。

四川科桥电器设备有限公司今天就给大家说说铜排在配电柜中的使用情况。

01 首先是进线柜（以三级开关为例），进线柜有柜顶进线，柜侧进线，柜底进线之分（一般都是电流电缆进线），柜顶进线一般需要ABCN四相母排出顶200mm左右，无进线刀开关的进线柜ABC三相单排出柜顶在1.5m一条左右，有进线刀开关的也差不多，因为加了进线刀开关，进线断路器需要向下面移。

侧进线在很多时候需要ABCN四项侧出柜体0.2米，总共3米左右，为方便客户连接变压器。

进线柜的铜排费用一般都占成本的50%以上，设计，安装，铜排制作任何一步都直接决定铜排的使用量，所以我们在报价过程科桥电器设备中，一定要根据图纸要求报价，图纸不明确的要及时和客户及公司内部技术沟通。

零排N则需要从柜底伸到柜顶出去，加上中间需要折弯固定，一般在2.5m左右。

断路器下端需要回流至母排，回流排ABC三相每根在1.5m 左右（有刀开关的2.2m），加上断路器下端搭接排平均1m左右，柜侧进线的话断路器上端0.8m就够了，零排2m就够。

下进线的话上端ABC三相各0.8m，下端各0.7m，零排母排上接线。

如果双排的话直接双倍。

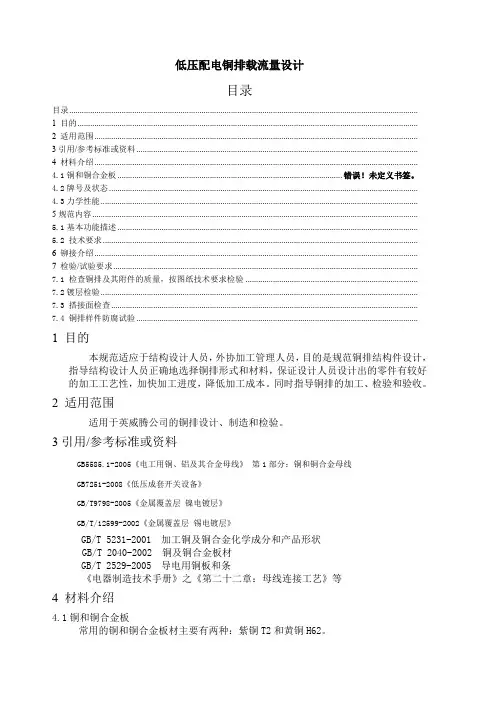

低压配电铜排载流量设计目录目录......................................................................................................................................................................1 目的..................................................................................................................................................................2 适用范围..........................................................................................................................................................3引用/参考标准或资料......................................................................................................................................4 材料介绍.......................................................................................................................................................... 4.1铜和铜合金板........................................................................................................... 错误！未定义书签。

低压铜排载流量
摘要：
一、低压铜排的概述
1.低压铜排的定义
2.低压铜排的应用领域
二、低压铜排的载流量
1.载流量的定义
2.影响低压铜排载流量的因素
3.提高低压铜排载流量的方法
三、低压铜排的选用与安装
1.选型的注意事项
2.安装与接线的要求
四、低压铜排的维护与保养
1.日常检查
2.定期维护
3.故障处理
正文：
低压铜排是一种广泛应用于电力系统中的一种导电材料，主要承担低压电力设备的输电任务。

低压铜排的载流量是指在一定的使用条件下，可以安全通过铜排的电流值。

低压铜排的载流量受多种因素影响，如铜排的材质、截面面积、使用环境
温度等。

其中，铜排的材质对载流量的影响最为关键，一般来说，纯度越高、导电性能越好的铜排，其载流量也越大。

此外，截面面积和使用环境温度也会对载流量产生影响，截面面积越大、环境温度越低，载流量通常会相应提高。

为了提高低压铜排的载流量，可以从以下几个方面着手：选择合适的材质和截面面积，确保安装接线正确，尽量降低使用环境温度，以及定期进行维护保养。

在选择低压铜排时，需要根据实际使用条件进行选型，以确保其能够满足设备的输电需求。

在安装过程中，应按照相关规范进行操作，避免因接线错误导致载流量降低。

同时，还应注意低压铜排周围的环境温度，避免高温环境对载流量产生影响。

为了确保低压铜排的正常运行，日常检查和定期维护是必不可少的。

日常检查主要包括观察铜排表面是否有破损、氧化等现象，以及检查接线端子是否紧固。

定期维护则需要对低压铜排进行清洁、紧固接线端子等操作。

低压开关柜铜排用量计算
1.确定开关柜的电流负载：电流负载是决定铜排用量的关键因素。

可
以通过查看开关柜的电气设备（如断路器、接触器、熔断器等）的额定电
流值，或通过电气负荷计算来确定开关柜的电流负载。

2.确定开关柜的相数和相序：开关柜通常有单相和三相两种相数。

单
相开关柜适用于单相供电系统，而三相开关柜适用于三相供电系统。

在此
基础上还需要确定开关柜的相序，通常有ABC相序和ACB相序两种。

3.计算开关柜的截面积：开关柜铜排的截面积需要根据电流负载来确定。

一般来说，通常使用的截面积是根据开关柜的电流负载和导电材料的
最大允许电流决定的。

根据选择的相数和相序，可以在标准铜排参数表中
找到对应的截面积。

4.计算开关柜的长度：开关柜铜排的长度需要根据开关柜的尺寸和结
构来确定。

一般来说，开关柜内部并联布置的电器设备可以通过铜排直接
连接起来，从而减少铜排的长度，提高电流负载能力。

根据开关柜的实际
情况，可以计算出铜排的长度。

5.检查开关柜的温度升高：铜排在承载电流时会发热，导致温度升高。

因此，在计算铜排用量时，还需要检查开关柜的温度升高是否超过允许的
范围。

一般来说，开关柜的温度升高不应超过规定的极限值。

需要注意的是，在实际的铜排用量计算中，还需要考虑一些实际因素，如接线方式、电流分布不均匀、雷电冲击等。

因此，在进行具体的铜排用
量计算时，最好根据具体的情况和标准规范进行。

低压开关柜铜排长度计算
首先，计算铜排的负载电流是很重要的一步。

负载电流是指通过铜排的电流大小，在负载电流较大的情况下，铜排的长度需要更长。

负载电流的计算可以通过使用负载电流计或通过查看设备的电气参数来获得。

其次，需要考虑电缆长度，因为电缆的长度会影响到铜排的截面积和长度。

较长的电缆长度会带来更大的电压降，这会使得铜排需要更大的截面积和长度来降低电压降。

因此，电缆长度是计算铜排长度的重要因素之一
此外，电缆的截面积也需要考虑。

电缆的截面积越大，通过电缆的电流越大，使得铜排需要更长的长度。

电缆的截面积可以通过查看电缆的电气参数来获得。

电缆的材料也会对铜排长度的计算产生影响。

不同材料的电缆具有不同的电阻，电导率等特性，这些特性会影响电压降和电流通过的大小。

因此，在计算铜排长度时，需要根据电缆的材料考虑其电阻和电导率。

最后，电缆的接头也需要考虑。

电缆接头的质量和数量会影响电流通过的大小和电压降的大小。

因此，在计算铜排长度时，需要考虑电缆接头的数量和质量，以确定铜排的长度。

综上所述，在计算低压开关柜铜排长度时，需要综合考虑负载电流、电缆长度、电缆截面积、电缆材料和电缆接头等因素。

通过准确的计算，可以确定合适的铜排长度，以确保低压开关柜的正常运行和安全性。

GGD低压开关柜铜排估算方法1、进线柜一只断路器：下进上出单排8米双排16米上进上出单排15米双排30米2、电容柜如果是800MM柜宽则一般按8米算，如果柜宽增加，则适当增加(刀开关上口到水平排估为2米,下口到横排1.5米)3、多只断路器出线柜刀开关的电流量铜排规格*(刀开关上下口3.5米+横排)=铜排规格*(3.5米+柜宽*3)每只断路器电流量的铜排规格*1米（每只断路器分排估为1米）注：一只大型断路器出线柜与一只断路器进线柜下进上出一样8米4、联络柜一只断路器联络柜与一只断路器进线柜上进上出15米两只断路器联络柜=一只断路器联络柜*2=15*2=30米抽屉柜的铜排估算方法1、一只断路器进线柜跟GGD一样单排上进上出15米双排=15*2=30米单排下进上出8米双排=8*2=16米2、固定分隔式：大型断路器组合：第一只算5米；第二只计为7米，第三只计为9米（注：大型断路器为800H以上）800H以下的塑壳断路器所有断路器电流总和的铜排规格*2米400H至800H的断路器每只报3米400H及以上需报铜排3米3、抽屉式：GCK、GCS 几只断路器电流总和的铜排规格*2米630H及以上的断路器每只计为1米MNS 几只断路器总和的铜排规格*2米4、联络柜和电容柜都与GGD的联络柜、电容柜一样的算法，电容柜如果是800MM柜宽则一般按8米算，如果柜宽增加，则适当增加(刀开关上口到水平排估为2米,下口到横排1.5米)联络柜一只断路器联络柜与一只断路器进线柜上进上出15米两只断路器联络柜=一只断路器联络柜*2=15*2=30米5、固定分隔式即为插入式，板后接线，空气开关即塑壳断路器；经济型抽屉柜是水平排置于柜顶，标准型水平排位于柜后通道及垂直排的价格（垂直排等于几只断路器的总电流量相应的铜排规格）6、抽屉柜的壳体价格= 之和抽屉柜的价格=固定柜+100元抽屉柜后的壳体厂家配套过来的三根铜排的规格是依据几只断路器的电流总和来决定的7、低压抽屉柜通道中的垂直排一般用40*6、50*6、60*6、80*6、100*6、120*6。

说明：1、主母排（A、B、C、N）、主接地排(PE)未统计，报价时需根据柜宽尺寸进行统计。

2、铜排实际长度需根据项目母排拼数按比例进行核算。

一次方案进出线方式面板图照片
方案一
电缆上进上出
双框架
方案二
母线槽上进上
双电源
电力工程技术（china-dianli）方案三
双电源柜电缆
上进上出
方案四电缆下进线
方案五
电缆下出线混装柜
方案六
母联柜
带母线桥连接
电力工程技术（china-dianli）
方案七
电缆下出线三框架（带三相五线制母线
方案八
铜排侧进线主零排在柜顶
方案九
母联柜
方案九
双电源柜
进线为三相五线制。
