GGD低压开关柜铜排估算方法审批稿

精选D低压开关柜铜排估算方法公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-G G D低压开关柜铜排估算方法1、进线柜一只断路器：下进上出单排 8米双排16米上进上出单排15米双排30米2、电容柜如果是800MM柜宽则一般按8米算，如果柜宽增加，则适当增加(刀开关上口到水平排估为2米,下口到横排1.5米)3、多只断路器出线柜刀开关的电流量铜排规格*(刀开关上下口3.5米+横排)=铜排规格*(3.5米+柜宽*3)每只断路器电流量的铜排规格*1米（每只断路器分排估为1米）注：一只大型断路器出线柜与一只断路器进线柜下进上出一样8米4、联络柜一只断路器联络柜与一只断路器进线柜上进上出15米两只断路器联络柜=一只断路器联络柜*2=15*2=30米抽屉柜的铜排估算方法1、一只断路器进线柜跟GGD一样单排上进上出15米双排=15*2=30米单排下进上出8米双排=8*2=16米2、固定分隔式：大型断路器组合：第一只算5米；第二只计为7米，第三只计为9米（注：大型断路器为800H以上）800H以下的塑壳断路器所有断路器电流总和的铜排规格*2米 400H至800H的断路器每只报3米400H及以上需报铜排3米3、抽屉式：GCK、GCS 几只断路器电流总和的铜排规格*2米及以上的断路器每只计为1米MNS 几只断路器总和的铜排规格*2米4、联络柜和电容柜都与GGD的联络柜、电容柜一样的算法，电容柜如果是800MM柜宽则一般按8米算，如果柜宽增加，则适当增加(刀开关上口到水平排估为2米,下口到横排1.5米)联络柜一只断路器联络柜与一只断路器进线柜上进上出15米两只断路器联络柜=一只断路器联络柜*2=15*2=30米5、固定分隔式即为插入式，板后接线，空气开关即塑壳断路器；经济型抽屉柜是水平排置于柜顶，标准型水平排位于柜后通道及垂直排的价格（垂直排等于几只断路器的总电流量相应的铜排规格）6、抽屉柜的壳体价格= 之和抽屉柜的价格=固定柜+100元抽屉柜后的壳体厂家配套过来的三根铜排的规格是依据几只断路器的电流总和来决定的7、低压抽屉柜通道中的垂直排一般用40*6、50*6、60*6、80*6、100*6、120*6。

高低压电器、开关触头、配电设备怎样根据电流来计算使用铜
排规格？
铜排在柜内的安装形式分为两种：平放和竖放，竖放载流量略大于平放；铜排载流量会随环境温度变化而变化。

估算法：
单条铜母排载流量= 宽度(mm) X 厚度系数
双母排载流量= 宽度(mm) X 厚度系数 X 1.5(经验系数)
铜排和铝排也可以按平方数来,通常铜应该按5-8A/平方,铝应该按3-5A/平方
载流量计算方法：
双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]
4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代)
铜排[40℃]= 铜排[25℃]*0.85
铝排[40℃]= 铜排[40℃]/1.3
例如求TMY100*10载流量为：
单层：100*188=1800(A)[查手册为1860A]；
双层：2(TMY100*10)的载流量为：1860*1.58=2940(A)；[查手册为2942A]；
三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A]
以上所有计算均精确到与手册数据相当接近。

常用铜排的尺寸及载流量表
以上来自网摘。

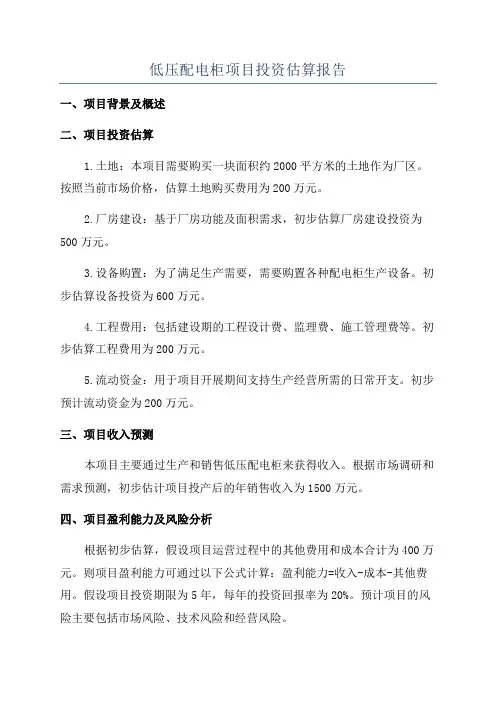

低压配电柜项目投资估算报告一、项目背景及概述二、项目投资估算1.土地：本项目需要购买一块面积约2000平方米的土地作为厂区。

按照当前市场价格，估算土地购买费用为200万元。

2.厂房建设：基于厂房功能及面积需求，初步估算厂房建设投资为500万元。

3.设备购置：为了满足生产需要，需要购置各种配电柜生产设备。

初步估算设备投资为600万元。

4.工程费用：包括建设期的工程设计费、监理费、施工管理费等。

初步估算工程费用为200万元。

5.流动资金：用于项目开展期间支持生产经营所需的日常开支。

初步预计流动资金为200万元。

三、项目收入预测本项目主要通过生产和销售低压配电柜来获得收入。

根据市场调研和需求预测，初步估计项目投产后的年销售收入为1500万元。

四、项目盈利能力及风险分析根据初步估算，假设项目运营过程中的其他费用和成本合计为400万元。

则项目盈利能力可通过以下公式计算：盈利能力=收入-成本-其他费用。

假设项目投资期限为5年，每年的投资回报率为20%。

预计项目的风险主要包括市场风险、技术风险和经营风险。

五、项目市场分析六、项目建议基于以上估算和分析，本项目具备一定的投资回报能力和市场前景。

为了有效降低投资风险，建议在项目实施过程中加强市场调研和竞争分析，并优化生产、销售和管理体系。

另外，需要关注技术革新，提高产品质量和技术水平。

七、总结本项目是一项具有较高投资回报能力和市场前景的低压配电柜生产厂建设项目。

在项目实施过程中，需要重视市场调研、技术革新和管理优化，以提高项目盈利能力和市场竞争力。

同时，需要关注项目投资风险，制定风险应对策略，确保项目成功实施。

毕业设计说明书(论文)作者:教学点:专业:题目: GGD型配电柜设计评阅者：(姓名) (专业技术职务)2012 年 4 月 18 日毕业设计说明书（论文）中文摘要随着工业技术的发展，配电柜技术越来越多用于低压供电系统应用，特别是机加工车间线路里面采用集中控制线路的原则更加需要配电柜。

低压配电柜的设计是否合理关系到整个生产线设备安全可靠的运行。

配电柜在机加工车间里起到分配电能，及控制设备电源的作用，配电柜的设计与制作首先考虑的是控制对象的负荷功率的大小，根据负荷的大小才能正确地选用低压电器。

考虑到车间负荷较大采用两种配电柜，一种是电源柜，另一种是动力柜，电源柜起到分配电源的作用，动力柜起到控制设备电源作用，根据实际需要，这次毕业设计要设计GGD 型配电柜，我们的设计思路是安全，可靠、经济、美观、维修方便。

本次设计对GGD型配电柜设计有参考价值。

关键词：配电、负荷计算、低压计算的选择。

毕业设计说明书（论文）外文摘要Title machine shopABSTRACTWith the development of industrial technology, in the low-voltage power distribution equipment power supply system to enable more and more, especially in machine shop lines the inside line with the principle of centralized control is more necessary power distribution equipment. Whether the design of low voltage distribution cabinet reasonable relationship to the whole production line equipment safe and reliable operation. Distribution cabinet to play in the machine shop in the distribution of electric energy, the role of power and control equipment, power distribution equipment in the design and production of the first consideration is to control the size of the object load power, according to the size of the load can be properly selected low-voltage electrical. Taking into account the larger plant load distribution using two cabinets, one is the power supply cabinet, the other is the power cabinets, power distribution cabinet to play the role of power, dynamic power control equipment to play the role of cabinet, the Graduation to design GGD supply cabinet , our design idea is safe, reliable, economic, aesthetic, and easy maintenance.Keywords: distribution, load calculation, low voltage calculation choic本科毕业论文设计说明书（论文）第I页共I页目次第一章引言绪论 (1)1.1GGD型配电柜的背景 (1)1.2GGD型配电柜方案、设计相关知识 (2)1.3GGD型配电柜的研究目标、内容 (5)1.4GGD型配电柜的技术指标应用范围 (6)第二章 GGD型低压配电柜设计 (7)2.1GGD型低压配电柜总体设计 (7)2.2GGD型配电柜遇到的问题 (7)2.3设计系统达到的功能 (11)第三章 GGD型配电柜硬件设计 (13)3.1低压电器的选择 (13)3.2壳体设计 (18)3.3安全防护措施 (19)3.4壳体制作 (21)3.5电器元件装配 (23)第四章 GGD型配电柜软件设计 (25)4.1电缆与电线的选择与计算 (25)4.2一次加工、装配工艺 (28)4.3二次线装配 (26)第五章 GGD型配电柜常见故障判断及处理 (32)5.1元件故障及其查找 (32)第六章 GGD型低压配电柜的总结发展 (33)6.1GGD型低压配电柜的发展 (33)6.2GGD型低压配电柜的总结 (34)致谢 (35)参考文献及资料 (36)附录 (37)第一章引言绪论1.1 GGD型配电柜的背景低压配电柜广泛应用于工农业生产的方方面面，其结构简单，操作灵活。

GGD固定式低压配电柜铜排使用置怎么计算铜排的尺寸是根据电流负载来计算的，其中包括了额定电流、短时运行电流和短时过载电流。

额定电流是指设备连续运行时能承受的最大电流，短时运行电流是指设备在一定时间内能够承受的最大电流，短时过载电流是指设备在短时间内可以承受的过载电流。

在计算铜排尺寸时，首先需要确定电流负荷。

根据实际情况，可以通过以下两种方式来进行计算：1.根据设备额定功率和电压来计算电流负荷。

设备的额定功率可以通过设备标牌上的参数或者技术资料中获得，电压是指供电电源的电压。

通过将额定功率除以电压，即可得到设备的额定电流。

对于多个设备的情况，将各个设备的额定电流相加即可得到总的电流负荷。

2.根据设备电阻和电压来计算电流负荷。

设备的电阻可以通过使用万用表或者特定的电阻测试仪来测量，电压同样是指供电电源的电压。

通过将电压除以电阻，即可得到设备的电流。

对于多个设备的情况，将各个设备的电流相加即可得到总的电流负荷。

在确定了电流负荷之后，就可以计算铜排的尺寸。

铜排的尺寸是根据电流接触面积来确定的。

电流接触面积是指铜排与设备连接的接触面积，它决定了铜排的导电性能和散热性能。

电流接触面积的计算可以通过以下公式来进行：A=I/J其中，A是电流接触面积，单位为平方毫米；I是电流负荷，单位为安培；J是电流密度，单位为安培/平方毫米。

电流密度是一个经验值，在设计中可以根据实际情况以及国家标准进行选择。

在计算出电流接触面积之后，就可以选择相应的铜排规格。

铜排的规格通常以宽度和厚度来表示，如100×10代表宽度为100mm，厚度为10mm 的铜排。

总结起来，GGD固定式低压配电柜铜排的计算涉及到电流负荷、铜排尺寸和电流接触面积。

通过确定电流负荷，并根据电流接触面积的计算公式，可以选择适合的铜排规格。

这样就可以确保铜排在运行过程中能够承载电流负荷，并保证了电能的传输效率和安全性。

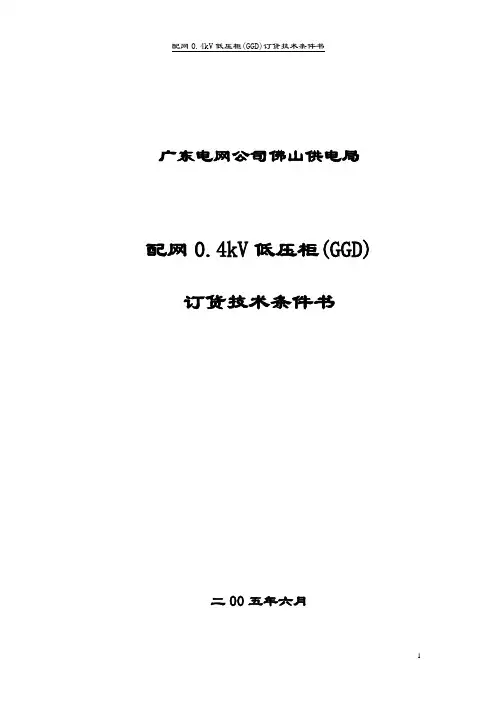

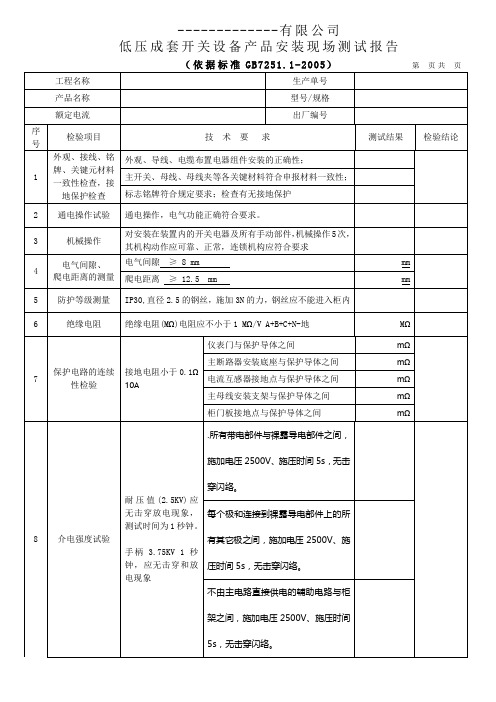

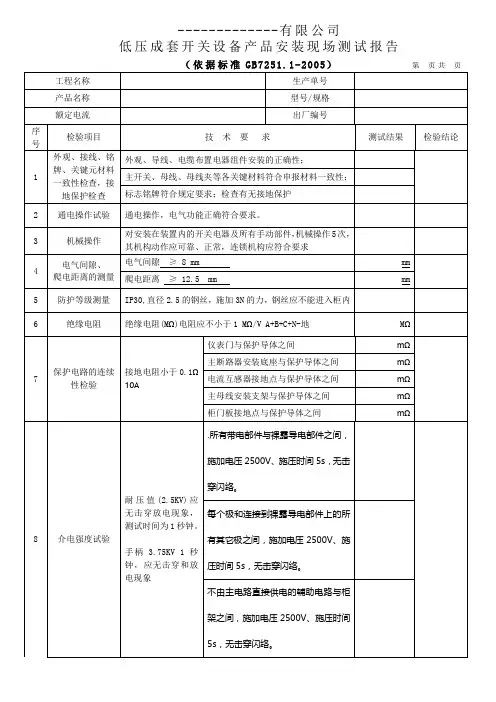

广东电网公司佛山供电局配网0.4kV低压柜(GGD) 订货技术条件书二00五年六月目录1.范围 (3)2. 应遵循的主要标准 (3)3. 主要技术条件 (3)3.1环境条件 (3)3.2工程条件 (4)3.3 设备的主要参数 (4)3.4 技术要求 (5)3.5 零配件要求 (7)4．监督制造 (7)5．试验 (7)6. 包装、运输 (8)6.包装 (8)6.2 运输 (8)7.供货范围 (9)8.中标厂商应提供的技术文件 (9)8.1厂商投标时应提供的图纸 (9)8.2 供方交货时应提供的技术文件和图纸………………………………………10.9. 主件选用厂商范围 (10)10. 附表 (10)1.范围本技术条件适用于佛山供电局10kV及以下配网工程对0.4kV低压柜(GGD)的招标通用订货，是相关设备通用订货合同的技术条款。

2.应遵循的主要标准供方应遵循最新版本的国家标准（GB）、电力行业标准（DL）和国际单位制（SI）。

如果供方有自已的标准或规范，应提供标准代号及其有关内容，并须经需方同意后方可采用，但原则上应采用更高要求的标准。

供方提供的产品应满足本技术条件书规定的技术参数和要求以及如下的专用标准：GB/T14048-1993 《低压开关设备和控制设备总则》GB7251-1997 《低压成套开关设备和控制设备》DL/T791-2001 《户内交流充气式开关柜选用导则》GB3096-1993 《城市区域环境噪声标准》3. 主要技术条件3.1 环境条件3.1.1 周围空气温度最高温度: 45℃(24小时内平均值≤35℃)最热月平均温度： 35℃最低温度: -10℃最大日温差: 25K3.1.2 海拔高度: ≤1000m3.1.3 环境湿度: 日平均相对湿度不大于95%日平均水蒸汽压力值不超过2.2kPa月平均相对湿度不大于90%月平均水蒸汽压力值不超过1.8kPa3.1.4 地震烈度：8度3.1.5 污秽等级：Ⅲ级3.1.6安装场所：户内3.2 工程条件3.2.1 系统概况a. 系统额定电压：0.4kVb. 系统额定频率：50Hzc. 系统中性点接地方式：接地。

科桥电器设备GGD固定式低压配电柜作为成套开关设备中应用最为广范的柜型之一，在众多的低压设备中，GGD的使用率也较高。

但是很多新入门的朋友们并不是很了解GGD开关结构，更有甚者只是看过图片，并未见过实物。

GGD常可以用作进线柜，联络柜，出线柜，电容柜（无功补偿控制柜）等。

在成套配电柜制作时，铜排是我们常会用到的一种导电体。

铜排又称铜母排或铜汇流排，是由铜材质制作的，在电路中起输送电流和连接电气设备的作用。

铜排在电气设备，特别是成套配电装置中得到了广泛的应用；一般在配电柜中的U、V、W相母排和PE母排均采用铜排；铜排在使用中一般标有相色字母标志或套有代表相色的绝缘套，U相铜排为“黄”色，V 相铜排为“绿”色，W相铜排为“红”色，PE母线铜排为“黄绿相间”双色。

四川科桥电器设备有限公司今天就给大家说说铜排在配电柜中的使用情况。

01 首先是进线柜（以三级开关为例），进线柜有柜顶进线，柜侧进线，柜底进线之分（一般都是电流电缆进线），柜顶进线一般需要ABCN四相母排出顶200mm左右，无进线刀开关的进线柜ABC三相单排出柜顶在1.5m一条左右，有进线刀开关的也差不多，因为加了进线刀开关，进线断路器需要向下面移。

侧进线在很多时候需要ABCN四项侧出柜体0.2米，总共3米左右，为方便客户连接变压器。

进线柜的铜排费用一般都占成本的50%以上，设计，安装，铜排制作任何一步都直接决定铜排的使用量，所以我们在报价过程科桥电器设备中，一定要根据图纸要求报价，图纸不明确的要及时和客户及公司内部技术沟通。

零排N则需要从柜底伸到柜顶出去，加上中间需要折弯固定，一般在2.5m左右。

断路器下端需要回流至母排，回流排ABC三相每根在1.5m 左右（有刀开关的2.2m），加上断路器下端搭接排平均1m左右，柜侧进线的话断路器上端0.8m就够了，零排2m就够。

下进线的话上端ABC三相各0.8m，下端各0.7m，零排母排上接线。

如果双排的话直接双倍。

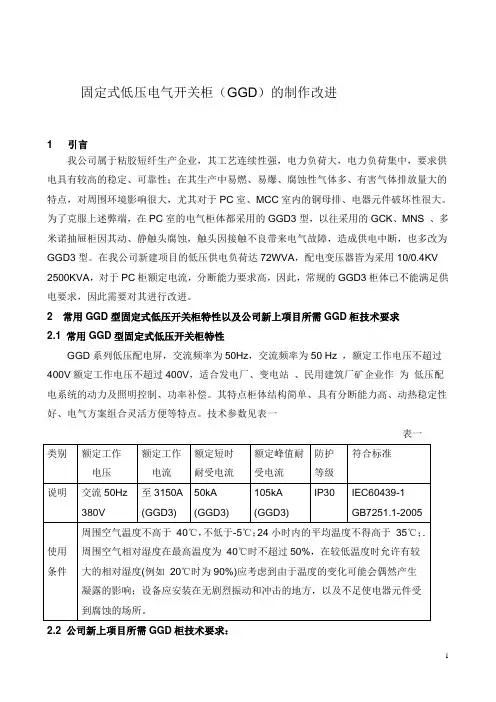

固定式低压电气开关柜（GGD）的制作改进1 引言我公司属于粘胶短纤生产企业，其工艺连续性强，电力负荷大，电力负荷集中，要求供电具有较高的稳定、可靠性；在其生产中易燃、易爆、腐蚀性气体多、有害气体排放量大的特点，对周围环境影响很大，尤其对于PC室、MCC室内的铜母排、电器元件破坏性很大。

为了克服上述弊端，在PC室的电气柜体都采用的GGD3型，以往采用的GCK、MNS 、多米诺抽屉柜因其动、静触头腐蚀，触头因接触不良带来电气故障，造成供电中断，也多改为GGD3型。

在我公司新建项目的低压供电负荷达72WVA，配电变压器皆为采用10/0.4KV 2500KVA，对于PC柜额定电流，分断能力要求高，因此，常规的GGD3柜体已不能满足供电要求，因此需要对其进行改进。

2 常用GGD型固定式低压开关柜特性以及公司新上项目所需GGD柜技术要求2.1 常用GGD型固定式低压开关柜特性GGD系列低压配电屏，交流频率为50Hz，交流频率为50 Hz ，额定工作电压不超过400V额定工作电压不超过400V，适合发电厂、变电站、民用建筑厂矿企业作为低压配电系统的动力及照明控制、功率补偿。

其特点柜体结构简单、具有分断能力高、动热稳定性好、电气方案组合灵活方便等特点。

技术参数见表一表一2.2 公司新上项目所需GGD柜技术要求：结合项目供电设计，供电负荷等级为二级；每座低压PC室各10/0.4kV 2500kVA变压器2台；母线均以单母线分段方式运行，两段之间设置母联断路器，主母线短路电流有效值63kA。

对于GGD低压固定配电柜（以下称GGD改)要求见表二表二3 公司新上项目所需GGD (改)柜进制作因为实际设计要求高于普通GG3电气柜的技术要求，因此为了满足设计部门提出的电气参数和设计要求，我们查阅了相关的电气规范，并对于低压电气柜体制作厂家、使用用户进行走访调研，最后与电气柜体中标单位进行联合优化设计，并对原有的GG3电气柜进行改进制作。
