高低压开关柜母排用量一览表

低压开关柜铜排用量的计算，图文并茂低压铜排设计时需要考虑以下几个方面：水平母线长度的计算、进线分支母线长度的计算、框架断路器柜母排的计算、垂直排的选择、抽屉铜排长度的计算、电容柜铜排的选择。

一、水平母线长度计算水平母排的计算，除了和柜宽有关外，还要考虑以下几点：（1）如有要求母排出柜顶200，实际上铜排的总长度不仅是200，还要包括柜内与主母线搭接部分，通常的长度要按400计算。

（2）上进线的水平母铜排长度为柜宽，此种计算仅适用于上进线。

侧进线前后均有水平母线，要将这部分因素考虑进去。

原则上至少要加一半柜宽的主母排，为防止出现铜排少算的情况，建议最好增加一台柜的主母排量（如下图）。

二、进线分支母线长度计算（铜排侧进线）说明：增加的那一台柜宽的主母排量核算到进线分支排中，以下铜排长度未含主母排。

说明：零排为柜顶侧进或采用三相四线、三相五线母线桥（槽）进线时，均需增加此根引下零排的报价。

如果是三相五线引进，则还需增加引下地排的报价：即分支地排也需报2.3米左右。

三、框架断路器母排长度计算注意点混装柜的铜排计算方式应该为一台框架断路器+一台抽屉柜的量，而不是仅仅是按照单台框架或单台抽屉的量计算。

进线柜同时带计量的方案，由于计量室通常要比正常的低压仪表室高0.2米要在原有铜排长度的基础上每相增加0.4米。

断路器上方带刀熔开关的方案，也要考虑铜排总长度增加0.4米。

多个框架出线的柜子每个框架对应的铜排长度不一致。

四、抽屉柜垂直母线规格及长度的计算方法成套设备中或成套设备一个部分中（例如一个框架单元）有若干主电路，在任一时刻所有主电路通过的电流大值的总和与该成套设备或该成套设备的选定部分的所有主电路额定电流总和的比值，即为额定分散系数以某个出线柜为例：出线柜共有7个塑壳，总额定电流1200A，则带入分散系数后为1200*0.7=840A。

满抽屉时柜体垂直排单相长度为1955，按2000mm报价；搭接排平均每相单根500（母线框前置）400（母线框后置），报价统一按500mm 考虑抽屉柜垂直零排长度为12.00+0.300+0.300=1.8米说明：北京地区要求必须有垂直地排与垂直零排并排布置，报价时遇到北京项目需报此根铜排，长度与零排一致，规格根据GB7251.1相关要求执行（见下页）。

国标铜排载流量表国标铜排载流量表一、矩形铜排铜母排截面25℃35℃平放（A）竖放（A）平放（A）竖放（A）15×3 176 185 20×3 233 24525×3 285 30030×4 394 41540×4 404 425 522 55040×5 452 475 551 58850×5 556 585 721 76050×6 617 650 797 84060×6 731 770 940 99060×8 858 900 1101 116060×10 960 1010 1230 129580×6 930 1010 1195 130080×8 1060 1155 1361 148080×10 1190 1295 1531 1665100×6 1160 1260 1557 1592100×8 1310 1425 1674 1850100×10 1470 1595 1865 2025120×8 1530 1675 1940 2110120×10 1685 1830 2152 23402(60×6) 1126 1185 1452 15302 (60×8) 1460 1480 1503 16002(60×1 1680 1170 2140 22502(80×6) 1320 1433 1705 18552(80×8 1651 1795 2117 25152(80×10) 1950 2120 2575 27352(100×6) 1564 1700 2000 21702(100×8) 1930 2100 2470 26902(100×10) 2320 2500 2935 31852(120×8) 2140 2330 2750 29952(120×10) 2615 2840 3330 3620二、铜导线载流量(35℃)截面（mm2）1 1.5 2.5 4 6 10 16 25 35 50 70 95载流量（A）:10 13 17 23 30 45 85 110 136 170 216 263三、抽屉柜抽屉导线选用标准截面（mm2）10 16 16 25 35 50 70 35×2 50×2 70×2 50×3 70×3 电流（A）50 63 80 100 125 160 200 250 300 400 500 600估算法:单条铜母排载流量= 宽度(mm) X 厚度系数双母排载流量= 宽度(mm) X 厚度系数 X 1.5(经验系数)铜排和铝排也可以按平方数来,通常铜应该按5-8A/平方,铝应该按3-5A/平方常用铜排的载流量计算方法：40℃时铜排载流量=排宽*厚度系数排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[12-20，10-18，8-16，6-14，5-13，4-12].双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代)铜排[40℃]= 铜排[25℃]*0.85铝排[40℃]= 铜排[40℃]/1.3例如求TMY100*10载流量为：单层：100*18８=1800(A)[查手册为1860A]；双层：2(TMY100*10)的载流量为：1860*1.58=2940(A)；[查手册为2942A]；三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A]以上所有计算均精确到与手册数据相当接近。

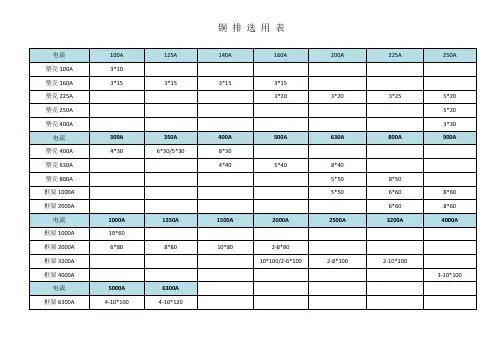

铜排选用表
铝排选用表
抽屉式断路器
1.进线柜、联络柜
1.1 母线放排方式：左右翻排，断路器上端头每相1.5米，下端头每相0.5米，不包含水平母线。

1.11三极断路器，单排6米，双排12米。

1.12四极断路器，单排9米，双排18米。

1.13单排时，断路器下端头横排和垂直排为（4+3*柜宽）米，双排乘以2。

2. 母线放排方式:前后翻排，断路器上端头每相1.3米，下端头每相1.5米，伸出柜顶每相0.2米，
2.1三极断路器，单排9米，双排18米。

2.2四极断路器，单排12米，双排24米。

2.3 单个断路器出线：单排6米，（三极断路器）。

2.电容柜
2.1刀开关上下端头3米，横排按柜宽（根据刀开关电流大小），（三极刀开关）。

NT00（1.5米）：TMY-15*3R（套Φ16热缩管）
3.出线柜（GGD）
3.1刀开关
3.1.1三极刀开关上下端头3米。

3.1.2四极刀开关上下端头4米。

66000
3.1.3断路器上桩头横排按柜宽。

3.2每个塑壳断路器上桩头配1.5米（不包括下桩头），（三极断路器）。

3.3刀开关加断路器组合
3.3.1刀开关上端头1.5米，断路器上端头1.5米，（三极刀开关，三极断路器），横排柜宽。

3.3.2刀开关上端头2米，断路器上端头2米，（四极刀开关，四极断路器），横排柜宽。

4.出线柜(GCS、GCK、MNX)
4.1抽屉柜抽屉单元
1~2单元母排抄3米，3~4单元母排抄4米。

4.2柜内排
垂直母线与水平母线的搭接排抄2米
垂直零排抄2.5米
垂直地排抄2米。

【下载本文档，可以自由复制内容或自由编辑修改内容，更多精彩文章，期待你的好评和关注，我将一如既往为您服务】

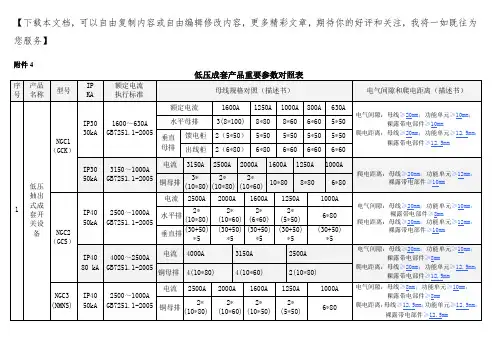

附件4
电气间隙：水平母线，垂直母线，分支母线和主电路接插件带电部件之间及其与接地金属构件之间不小于20mm；功能单元中带电部件，不同极性的裸露带电部件之间不小于10mm，裸露带电部件对接地金属件之间不小于10mm
分别简述为母线≥20mm；功能单元≥10mm；裸露带电部件≥10mm
爬电距离：水平母线，垂直母线，分支母线和主电路接插件带电部件之间及其与接地金属构件之间不小于20mm；功能单元中带电部件，不同极性的裸露带电部件之间不小于12.5mm，裸露带电部件对接地金属件之间不小于12.5mm
分别简述为母线≥20mm；功能单元≥12.5mm；裸露带电部件≥12.5mm【下载本文档，可以自由复制内容或自由编辑修改内容，更多精彩文章，期待你的好评和关注，我将一如既往为您服务】。

选自《关于成套开关设备母线系统的设计》主母线选择（A、B、C）：1、 母线的选择应按设备的最高环境温度选择相应的安全载流量，一般按+40℃考虑；2、 母线的安装位置和设备的防护等级也是母线选择时必须考虑的因素，应该考虑适当的降容系数。

防护等级在IP4X3、 镀锡铜排应在裸铜排的安全载流量的基础上乘以0.94～0.96左右的降容系数，小电流规格可以取大值、而大电流4、 只要条件许可，应尽量选用薄型（或扁型）铜排，以提高铜排单位面积载流量（电流密度），从而降低成本，但5、 高压环网柜中的主母线一般固定采用TMY-3×50×5，对一些特殊要求的系统可以采用TMY-3×60×6～10，但母排6、 高压中置柜中的主母线，在短路耐受电流小于或等于31.5kA的情况下，一般采用TMY-3×80×8，具体项目中根据中性线（N、PEN）：1、 在三相四线制配电系统中，中性线（N、PEN线）的允许载流量不应小于线路中最大不平衡负荷电流，且应计入谐2、 在用户未提供最大的不平衡电流、以及谐波电流的情况下，中性线的选择按不小于相线截面积的一半选择；3、 对于用户特殊要求的按用户要求选择，但要求满足第而二条的规定；4、 对于3次（及其倍数）谐波含量丰富的系统，应考虑谐波电流对中性线的影响，有必要可以按等于甚至大于相线截5、 以气体放电灯为主要负荷的回路中，中性线截面不应小于相线截面，如路灯、广场照明的配电系统等。

接地保护导体（PE）：1、 低压成套开关设备，Icw=30/50kA 采用TMY-1×50×5；2、 低压成套开关设备，Icw=80/100kA 采用TMY-2×50×5 or TMY-1×50×10；3、 高压环网开关设备，按TMY-1×40×4选取（短路电流不超过20kA）；4、 高压金属封闭式开关设备，按①：TMY-1×40×6选取（短路电流小于或等于31.5kA时）；②：TMY-1×40×10选取感觉不对啊？感觉不对啊？感觉不对啊？降容系数。

高低压柜铜排母线表格计算进线主母排8m 主母线 1.5m水平主母排3m/段，每段+200mm分支母排8m 分支母线2m水平N排3m/段，每段+200mm 接地刀连接母排(60*6)2m 避雷器接地 1.8m水平PE排3m/段，每段+200mm 联络/隔离分支母排8m 主接地0.6m水平主母排6m/段，每段+200mm 母线提升分支母排8m 主母线 1.5m 水平N排6m/段，每段+200mm分支母排8m 分支接地 2.5m水平PE排6m/段，每段+200mm PT连接母排(30*3)2m 主接地0.6m抽屉内3m/250A,分支母排3m 主母线7.5m 柜内母排(＜3200A)14mPT车内母排(30*3)2m 主接地 1.1m柜内母排(≥3200A)15m 分支母排8m 垂直母排搭接2mPT车内母排(30*3)2m分支N排 2.2m 柜内垂直母排5m进线主母排12m 框架分支母排10m出线分支母排12m HXGN17-12出线分支排 3.9分支N排 2.2m 联络/隔离分支母排12m 进线分支排 4.5m柜内垂直母排7m 母线提升分支母排8m 框架分支母排15m分支母排8m 分支N排 2.2m PT连接母排4m 电容柜柜内母排柜宽*3 +3m 分支母排4m 柜内母排柜宽*3 +3m*刀开关数PT连接母排4m 馈线断路器连接排 1.5m/只分支母排8m 分支N排 2.2m PT连接母排4m上表均为单排长度，双排、三排相应倍增。

相排4m 零排3.5mKYN28A-12出线（无CT）GGD出线PT+提升两台框架馈线下出三台框架馈线下出计量PT GCS/GCK/GDMNS GGD XGN15-12低压进线/母联计量抽屉柜出线进线（无CT）目录!A1XGN2-12计量PT PT+提升变压器侧出线。

【干货】详解低压成套开关设备GGD铜排使用量
低压柜GGD作为成套开关设备中应用最为广范的柜型
之一，大家报价中遇到也是家常便饭了，但是很多新入门的
朋友们并不是很了解GGD开关结构，更有甚者从来没见过
的人员，小编今天就给大家说说铜排的使用情况。

GGD常规有进线柜，联络柜，出线柜，电容柜（无功补偿控制柜），其它的就不一一细说。

1、首先是进线柜（以三级开关为例），进线柜有柜顶进线，柜侧进线，柜底进线之分（一般都是电
流电缆进线），柜顶进线一般需要ABCN四相母排出顶
200mm左右，无进线刀开关的进线柜ABC三相单排出柜顶在1.5M一条左右，有进线刀开关的也差不多，因为加了进
线刀开关进线断路器需要向下面移。

零排N则需要从柜底伸到柜顶出去，加上中间需要
折弯固定，一般在 2.5M左右。

断路器下端需要回流至母排，
回流排ABC三相每根在 1.5M左右（有刀开关的 2.2M），加上断路器下端搭接排平均1M左右，柜侧进线的话断路器上
端0.8米就够了，零排2米就够。

下进线的话上端ABC三相0.8米，下端0.7米，零排母排上接线。

如果双排的话直
接双倍。

算下来一台
第一种：不带进线刀开关的进线柜上进线的GGD要用ABC 三相（1.5+1.5+1）*3=12米+零排N需要2.5米；。

【干货】详解低压成套开关设备GGD铜排使用量【干货】详解低压成套开关设备GGD铜排使用量低压柜GGD作为成套开关设备中应用最为广范的柜型之一，大家报价中遇到也是家常便饭了，但是很多新入门的朋友们并不是很了解GGD开关结构，更有甚者从来没见过的人员，小编今天就给大家说说铜排的使用情况。

GGD常规有进线柜，联络柜，出线柜，电容柜（无功补偿控制柜），其它的就不一一细说。

1、首先是进线柜（以三级开关为例），进线柜有柜顶进线，柜侧进线，柜底进线之分（一般都是电流电缆进线），柜顶进线一般需要ABCN四相母排出顶200mm左右，无进线刀开关的进线柜ABC三相单排出柜顶在1.5M一条左右，有进线刀开关的也差不多，因为加了进线刀开关进线断路器需要向下面移。

零排N则需要从柜底伸到柜顶出去，加上中间需要折弯固定，一般在2.5M左右。

断路器下端需要回流至母排，回流排ABC三相每根在1.5M左右（有刀开关的2.2M），加上断路器下端搭接排平均1M 左右，柜侧进线的话断路器上端0.8米就够了，零排2米就够。

下进线的话上端ABC三相0.8米，下端0.7米，零排母排上接线。

如果双排的话直接双倍。

算下来一台第一种：不带进线刀开关的进线柜上进线的GGD要用ABC 三相（1.5+1.5+1）*3=12米+零排N需要2.5米；第二种：带进线刀开关ABC三相要用（1.5+2.2+1）*3=14.1米+零排2.5米，第三种：侧进线不带刀开关ABC三相（0.8+1.5+1）*3=9.9米+零排N需要2米，第四种：侧进带进线刀开关的（0.8+2.2+1）*3=12米+零排2米。

第五种：下进线（0.8+0.7）*3=4.5米。

侧进线在很多时候需要ABCN四项侧出柜体0.2米，总共3米左右，为方便客户连接变压器。

进线柜的铜排费用一般都占成本的50%以上，设计，安装，铜排制作任何一步都直接决定铜排的使用量，所以我们在报价过程中，一定要根据图纸要求报价，图纸不明确的要及时和客户及公司内部技术沟通。

配电柜铜排计算方法：估算出GGD柜开关柜铜排用量在成套配电柜制作时，铜排是我们常会用到的一种材料。

铜排又称铜母排或铜汇流排，是由铜材质制作的，在电路中起输送电流和连接电气设备的作用。

铜排在电气设备，特别是成套配电装置中得到了广泛的应用；一般在配电柜中的U、V、W相母排和PE母排均采用铜排；铜排在使用中一般标有相色字母标志或套有代表相色的绝缘套，U 相铜排为“黄”色，V相铜排为“绿”色，W相铜排为“红”色，PE 母线铜排为“黄绿相间”双色。

由于铜排的价格比较贵，而且加工起来也比较麻烦，所以一个配电柜中需要多少铜排需要精确地计算出来，多太多或少太多都不行，那么如何来计算铜排在一个柜子中的用量呢？有什么公式或原则呢？1、首先是进线柜（以三级开关为例），进线柜有柜顶进线，柜侧进线，柜底进线之分（一般都是电流电缆进线），柜顶进线一般需要ABCN四相母排出顶200mm左右，无进线刀开关的进线柜ABC三相单排出柜顶在1.5m一条左右，有进线刀开关的也差不多，因为加了进线刀开关，进线断路器需要向下面移。

零排N则需要从柜底伸到柜顶出去，加上中间需要折弯固定，一般在2.5m左右。

断路器下端需要回流至母排，回流排ABC三相每根在1.5m左右（有刀开关的2.2m），加上断路器下端搭接排平均1m 左右，柜侧进线的话断路器上端0.8m就够了，零排2m就够。

下进线的话上端ABC三相各0.8m，下端各0.7m，零排母排上接线。

如果双排的话直接双倍。

计算单独一台进线柜的铜排使用量如下：第一种：不带进线刀开关的进线柜上进线的GGD要用ABC三相（1.5+1.5+1）*3=12米+零排N需要2.5米；第二种：带进线刀开关ABC三相要用（1.5+2.2+1）*3=14.1米+零排2.5米，第三种：侧进线不带刀开关ABC三相（0.8+1.5+1）*3=9.9米+零排N需要2米，第四种：侧进带进线刀开关的（0.8+2.2+1）*3=12米+零排2米。
