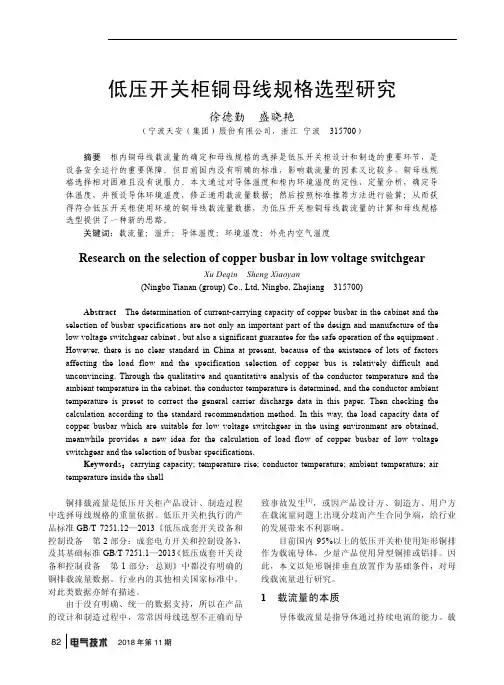

低压开关柜铜母线规格选型探讨摘要：柜内铜母线载流量的确定和母线规格的选择是低压开关柜设计和制造的重要环节，是设备安全运行的重要保障。
但目前国内没有明确的标准，影响载流量的因素又比较多，铜母线规格选择相对困难且没有说服力。
本文通过对导体温度和柜内环境温度的定性、定量分析，确定导体温度，并预设导体环境温度，修正通用载流量数据；然后按照标准推荐方法进行验算；从而获得符合低压开关柜使用环境的铜母线载流量数据，为低压开关柜铜母线载流量的计算和母线规格选型提供了一种新的思路。
铜排载流量是低压开关柜产品设计、制造过程中选择母线规格的重要依据。
低压开关柜执行的产品标准GB/T 7251.12—2013《低压成套开关设备和控制设备第2部分：成套电力开关和控制设备》，及其基础标准GB/T 7251.1—2013《低压成套开关设备和控制设备第1部分：总则》中都没有明确的铜排载流量数据。
行业内的其他相关国家标准中，对此类数据亦鲜有描述。
由于没有明确、统一的数据支撑，所以在产品的设计和制造过程中，常常因母线选型不正确而导致事故发生，或因产品设计方、制造方、用户方在载流量问题上出现分歧而产生合同争端，给行业的发展带来不利影响。
目前国内95%以上的低压开关柜使用矩形铜排作为载流导体，少量产品使用异型铜排或铝排。
因此，本文以矩形铜排垂直放置作为基础条件，对母线载流量进行探讨。
1、载流量的本质导体载流量是指导体通过持续电流的能力。
载流量的本质是，导体通过电流时，其内部产生的热量一部分使导体本身的温度升高，另一部分散失到周围介质中，它们之间呈动态分配，直至导体发热达到稳态为止。
此时通过的电流就是该环境条件下，该导体温升下的导体载流量。
导体载流量不考虑热惯性时间的影响。
影响导体载流量的因素很多，包括导体截面积和截面的形状、导体布置方式、导体根数、导体温度以及开关柜内温度等，甚至与天气有关。
其中最重要的因素有两个：①环境温度，②导体允许温升，即导体温度。
国标规定低压配电柜铜排选择标准低压配电柜是电工技术人员必须接触的一种机器设备。
但是，由于很多技术人员在生活中没有足够的基础和经验。
一、低压配电柜安装要求低压配电箱的安装位置要避免阳光直射，避免溅水，避免潮气，并且前方有充裕的操作空间。
国标规定低压配电柜铜排选择标准是定期对柜内设备进行清扫，检查接线端子，检查各开关，接触器是否良好，内部有无过热现象，应定期检查配电柜密封性能，防止小动物进入或者内部结露。
对于湿气大的地区还要配备驱潮器、干燥器等。
应检查安装位置是否牢固，不得偏斜晃动。
二、低压配电柜国家标准的安装1、设备要求柜(盘)本体外观检查应无损伤及变形，油漆完整无损。
柜(盘)内部检查：电器装置及元件、绝缘瓷件齐全，无损伤、裂纹等缺陷。
安装前应核对配电箱编号是否与安装位置相符，按设计图纸检查其箱号、箱内回路号。
箱门接地应采用软铜编织线，专用接线端子。
箱内接线应整齐，满足设计要求及验收规范(GB50303-2002)的规定。
2、作业条件配电箱安装场所土建应具备内粉刷完成、门窗已装好的基本条件。
预埋管道及预埋件均应清理好;场地具备运输条件，保持道路平整畅通。
3、配电箱定位：根据设计要求现场确定配电箱位置以及现场实际设备安装情况，按照箱的外形尺寸进行弹线定位。
4、基础型钢安装按图纸要求预制加工基础型钢架，并做好防腐处理，按施工图纸所标位置，将预制好的基础型钢架放在预留铁件上，找平、找正后将基础型钢架、预埋铁件、垫片用电焊焊牢。
最终基础型钢顶部宜高出抹平地面10mm。
基础型钢接地：基础型钢安装完毕后，应将接地线与基础型钢的两端焊牢，焊接面为扁钢宽度的二倍，然后与柜接地排可靠连接。
并做好防腐处理。
5、配电柜(盘)安装柜(盘)安装：应按施工图的布置，将配电柜按照顺序逐一就位在基础型钢上。
单独柜(盘)进行柜面和侧面的垂直度的调整可用加垫铁的方法解决，但不可超过三片，并焊接牢固。
成列柜(盘)各台就位后，应对柜的水平度及盘面偏差进行调整，应调整到符合施工规范的规定。
户内高、低压成套开关柜母线设计1.前言母线是指在成套开关柜中用来作为连接柜间以及柜内各电气设备进行汇集、分配和传送电能的导体。
在发生短路故障时要承受短路电流造成的发热和电动力作用，是作为高低压成套电器中重要的一次元件。
2.母线的类型、颜色、布置及其载流量影响因素2.1开关柜用母线按其截面分为：矩形、圆形（或双D形）和槽形三种。
当母线的横截面积相同时，矩形母线的周长要比圆形母线大，其散热效果好，冷却条件优。
而且在一定允许加热温度下，矩形母线所通过的电流要比圆形母线大，圆形母线的集肤效应较强，而矩形母线比较均匀，因此，成套开关柜内一般都采用矩形母线。
2.2开关柜用母线的颜色和位置：⑴开关柜母线相序位置与国际颜色对照见表：⑵柜体接地母线：黄绿相间。
2.3柜内母线的布置：⑴按垂直或水平“一”字形：如GG1A-12F、GBC-40.5型中的柜顶主母线布置结构；⑵按“品”字形：如KYN28-12、KYN10-40.5型中的主母线结构。
2.4载流量受影响的因素：⑴布置方式：竖放或横放，竖放的动稳定电流值要比横放时大。
⑵环境温度：见表（表中的数值为裸母线承受的最高温度值）。
从表中可看出母线经过镀银、镀锡处理后其耐温性能有所提高。
⑶母线的材质：铜、铝、钢，铜的导电率最高，相同截面积时它的载流量最大；⑷母线的根数：多根母线并列布置使用时其散热条件比单根要差得多。
例如：LMY100X10的电流实验值：单根载流量是1728A/1（作基准）；双根布置时载流量是2558A/1.48；三根布置时载流量是3181A/1.84；四根布置时载流量是3622A/2.09。
⑸散热的条件：开启式开关柜中使用的母线要比封闭式开关柜中使用的母线载流量大，带空调装置的变电所比非空调环境下散热要优越。
3.母线的绝缘3.1绝缘母线作用⑴防止由于受小动物接触而引起的相间或相对地的短路。
⑵防止污闪凝露闪的发生。
⑶防止人身伤亡事故。
⑷防止盐雾及有害化学气体对母线的直接腐蚀。

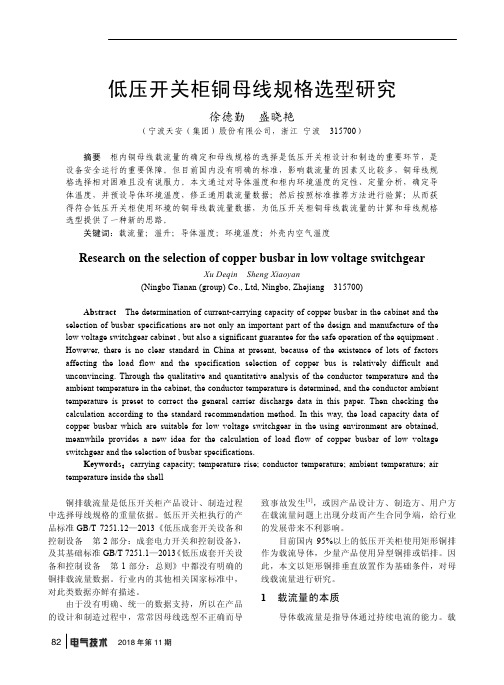

低压开关柜铜母线规格选型研究徐德勤盛晓艳（宁波天安（集团）股份有限公司，浙江宁波 315700）摘要柜内铜母线载流量的确定和母线规格的选择是低压开关柜设计和制造的重要环节，是设备安全运行的重要保障。
但目前国内没有明确的标准，影响载流量的因素又比较多，铜母线规格选择相对困难且没有说服力。
本文通过对导体温度和柜内环境温度的定性、定量分析，确定导体温度，并预设导体环境温度，修正通用载流量数据；然后按照标准推荐方法进行验算；从而获得符合低压开关柜使用环境的铜母线载流量数据，为低压开关柜铜母线载流量的计算和母线规格选型提供了一种新的思路。
关键词：载流量；温升；导体温度；环境温度；外壳内空气温度Research on the selection of copper busbar in low voltage switchgearXu Deqin Sheng Xiaoyan(Ningbo Tianan (group) Co., Ltd, Ningbo, Zhejiang 315700)Abstract The determination of current-carrying capacity of copper busbar in the cabinet and the selection of busbar specifications are not only an important part of the design and manufacture of the low voltage switchgear cabinet , but also a significant guarantee for the safe operation of the equipment . However, there is no clear standard in China at present, because of the existence of lots of factors affecting the load flow and the specification selection of copper bus is relatively difficult and unconvincing. Through the qualitative and quantitative analysis of the conductor temperature and the ambient temperature in the cabinet, the conductor temperature is determined, and the conductor ambient temperature is preset to correct the general carrier discharge data in this paper. Then checking the calculation according to the standard recommendation method. In this way, the load capacity data of copper busbar which are suitable for low voltage switchgear in the using environment are obtained, meanwhile provides a new idea for the calculation of load flow of copper busbar of low voltage switchgear and the selection of busbar specifications.Keywords：carrying capacity; temperature rise; conductor temperature; ambient temperature; air temperature inside the shell铜排载流量是低压开关柜产品设计、制造过程中选择母线规格的重量依据。
二．短路电流的效应（1）电动力效应
（2）热效应
增加母线稳定措施①缩小同一相母线支持绝缘子之间的距离；②增加母线相间距离；
③限制短路电流。

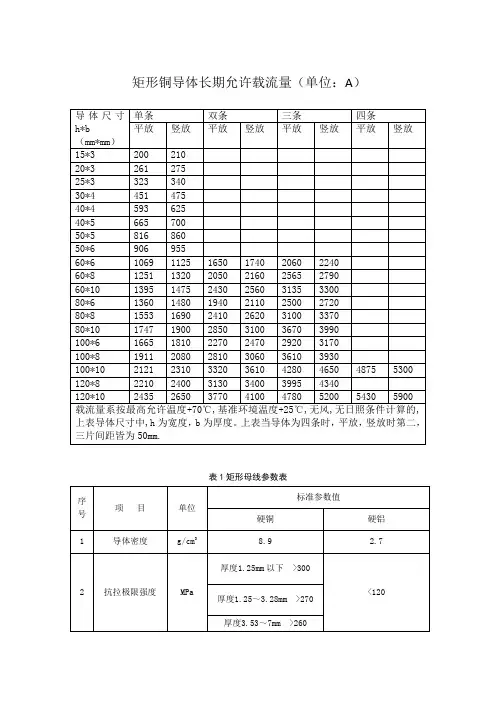

三.数据表格
母线截面的选择应以母线长期允许导通电流为准，总母线（汇流排）以各分支母线电流之和进行选择，分支母线以被连接支路额定电流为准进行选择。
铝排截面与允许负荷电流见
100*814951625 100*1016751820
排的长度等于无限长才能满足。
故近似地取
30%左右，故成套设备中的铜连接母排必须涂漆。
此外，电器元件温升试验时，当温升稳定。
二．短路电流的效应（1）电动力效应
（2）热效应
增加母线稳定措施①缩小同一相母线支持绝缘子之间的距离；②增加母线相间距离；
③限制短路电流。
三.数据表格
母线截面的选择应以母线长期允许导通电流为准，总母线（汇流排）以各分支母线电流之和进行选择，分支母线以被连接支路额定电流为准进行选择。
铝排截面与允许负荷电流见
100*814951625 100*1016751820
排的长度等于无限长才能满足。
故近似地取
30%左右，故成套设备中的铜连接母排必须涂漆。
此外，电器元件温升试验时，当温升稳定。
