低压开关柜铜排长度计算

铜排的计算方法1铜排载流量计算方法2铜铝排载流量快速查询：3估算法：单条铜母排载流量= 宽度(mm) X 厚度系数双母排载流量= 宽度(mm) X 厚度系数 X 1.5(经验系数)铜排和铝排也可以按平方数来,通常铜应该按5-8A/平方,铝应该按3-5A/平方常用铜排的载流量计算方法：40℃时铜排载流量=排宽*厚度系数排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[12-20，10-18，8-16，6-14，5-13，4-12].双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代) 铜排[40℃]= 铜排[25℃]*0.85铝排[40℃]= 铜排[40℃]/1.3例如求TMY100*10载流量为：单层：100*18=1800(A)[查手册为1860A]；双层：2(TMY100*10)的载流量为：1860*1.58=2940(A)；[查手册为2942A]；三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A]以上所有计算均精确到与手册数据相当接近。

另外，铜排载流量也有一个非常简明的计算公式：单根矩形铜排载流量= 排宽 * (排厚 +8.5)A例如：15*3的40℃时载流量=15*11.5=172.5A 100*8的40℃时载流量=100*16.5=1650A双层载流量＝1.5倍单层载流量三层载流量＝2.0倍单层载流量45口诀：铝排电流要算快，排宽系数乘起来；厚三排宽乘十个，后四排宽乘十二。

加一依次往上添，铜排再乘一点三。

母线排的载流量与其截面大小有关。

故可通过母线排的厚度和宽度尺寸，直接算出载流量。

口诀指出，对一定厚度的铝排，它的载流量为排宽乘个系数即可。

厚3毫米的铝排，载流量为排宽×10，厚4毫米的铝排载流量为宽×12。

精选D低压开关柜铜排估算方法公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-G G D低压开关柜铜排估算方法1、进线柜一只断路器：下进上出单排 8米双排16米上进上出单排15米双排30米2、电容柜如果是800MM柜宽则一般按8米算，如果柜宽增加，则适当增加(刀开关上口到水平排估为2米,下口到横排1.5米)3、多只断路器出线柜刀开关的电流量铜排规格*(刀开关上下口3.5米+横排)=铜排规格*(3.5米+柜宽*3)每只断路器电流量的铜排规格*1米（每只断路器分排估为1米）注：一只大型断路器出线柜与一只断路器进线柜下进上出一样8米4、联络柜一只断路器联络柜与一只断路器进线柜上进上出15米两只断路器联络柜=一只断路器联络柜*2=15*2=30米抽屉柜的铜排估算方法1、一只断路器进线柜跟GGD一样单排上进上出15米双排=15*2=30米单排下进上出8米双排=8*2=16米2、固定分隔式：大型断路器组合：第一只算5米；第二只计为7米，第三只计为9米（注：大型断路器为800H以上）800H以下的塑壳断路器所有断路器电流总和的铜排规格*2米 400H至800H的断路器每只报3米400H及以上需报铜排3米3、抽屉式：GCK、GCS 几只断路器电流总和的铜排规格*2米及以上的断路器每只计为1米MNS 几只断路器总和的铜排规格*2米4、联络柜和电容柜都与GGD的联络柜、电容柜一样的算法，电容柜如果是800MM柜宽则一般按8米算，如果柜宽增加，则适当增加(刀开关上口到水平排估为2米,下口到横排1.5米)联络柜一只断路器联络柜与一只断路器进线柜上进上出15米两只断路器联络柜=一只断路器联络柜*2=15*2=30米5、固定分隔式即为插入式，板后接线，空气开关即塑壳断路器；经济型抽屉柜是水平排置于柜顶，标准型水平排位于柜后通道及垂直排的价格（垂直排等于几只断路器的总电流量相应的铜排规格）6、抽屉柜的壳体价格= 之和抽屉柜的价格=固定柜+100元抽屉柜后的壳体厂家配套过来的三根铜排的规格是依据几只断路器的电流总和来决定的7、低压抽屉柜通道中的垂直排一般用40*6、50*6、60*6、80*6、100*6、120*6。

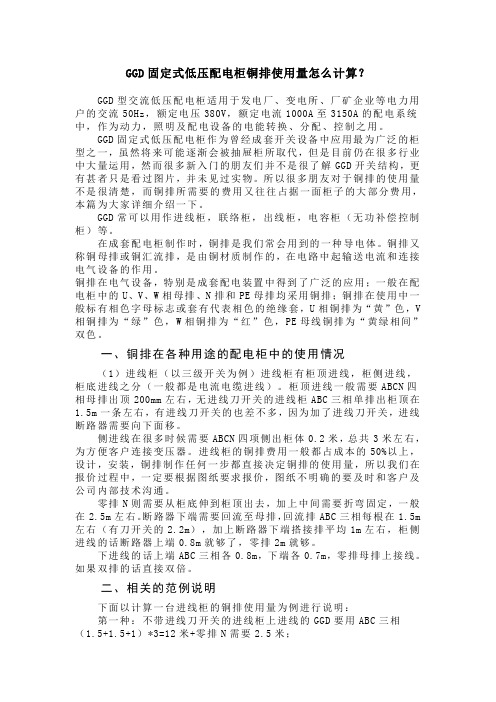

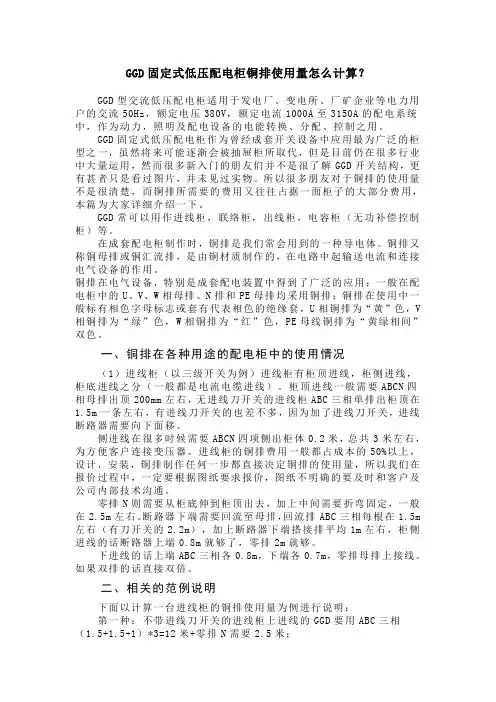

GGD固定式低压配电柜铜排使用量怎么计算？GGD型交流低压配电柜适用于发电厂、变电所、厂矿企业等电力用户的交流50Hz，额定电压380V，额定电流1000A至3150A的配电系统中，作为动力，照明及配电设备的电能转换、分配、控制之用。

GGD固定式低压配电柜作为曾经成套开关设备中应用最为广泛的柜型之一，虽然将来可能逐渐会被抽屉柜所取代，但是目前仍在很多行业中大量运用，然而很多新入门的朋友们并不是很了解GGD开关结构，更有甚者只是看过图片，并未见过实物。

所以很多朋友对于铜排的使用量不是很清楚，而铜排所需要的费用又往往占据一面柜子的大部分费用，本篇为大家详细介绍一下。

GGD常可以用作进线柜，联络柜，出线柜，电容柜（无功补偿控制柜）等。

在成套配电柜制作时，铜排是我们常会用到的一种导电体。

铜排又称铜母排或铜汇流排，是由铜材质制作的，在电路中起输送电流和连接电气设备的作用。

铜排在电气设备，特别是成套配电装置中得到了广泛的应用；一般在配电柜中的U、V、W相母排、N排和PE母排均采用铜排；铜排在使用中一般标有相色字母标志或套有代表相色的绝缘套，U相铜排为“黄”色，V 相铜排为“绿”色，W相铜排为“红”色，PE母线铜排为“黄绿相间”双色。

一、铜排在各种用途的配电柜中的使用情况（1）进线柜（以三级开关为例）进线柜有柜顶进线，柜侧进线，柜底进线之分（一般都是电流电缆进线）。

柜顶进线一般需要ABCN四相母排出顶200mm左右，无进线刀开关的进线柜ABC三相单排出柜顶在1.5m一条左右，有进线刀开关的也差不多，因为加了进线刀开关，进线断路器需要向下面移。

侧进线在很多时候需要ABCN四项侧出柜体0.2米，总共3米左右，为方便客户连接变压器。

进线柜的铜排费用一般都占成本的50%以上，设计，安装，铜排制作任何一步都直接决定铜排的使用量，所以我们在报价过程中，一定要根据图纸要求报价，图纸不明确的要及时和客户及公司内部技术沟通。

零排N则需要从柜底伸到柜顶出去，加上中间需要折弯固定，一般在2.5m左右。

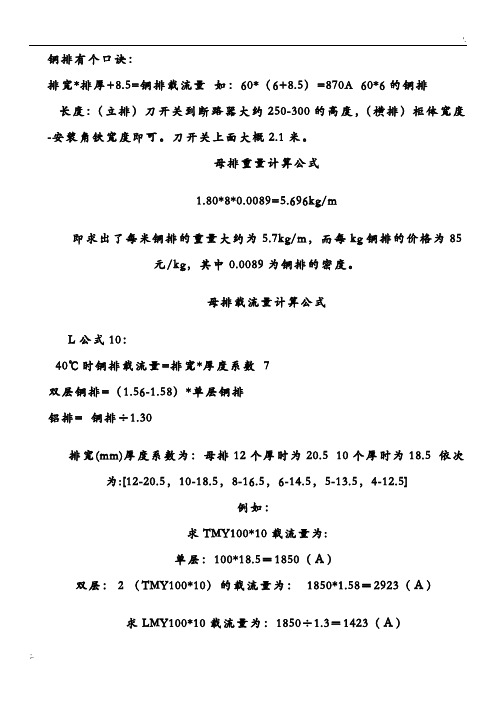

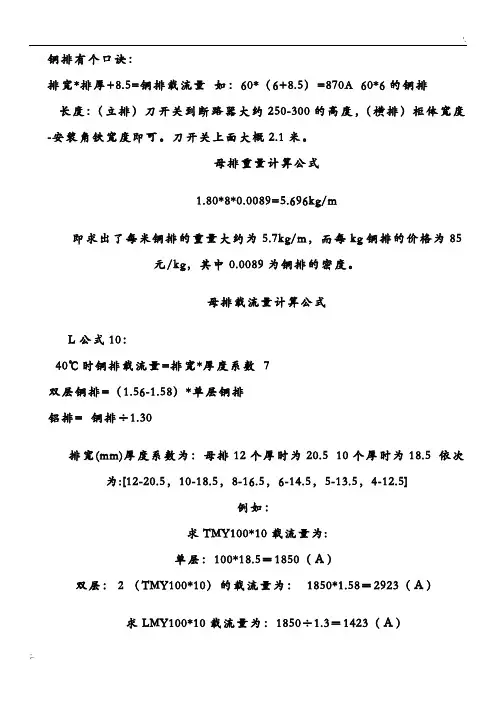

铜排有个口诀：
排宽*排厚+8.5=铜排载流量如：60*（6+8.5）=870A 60*6的铜排
长度：（立排）刀开关到断路器大约250-300的高度，（横排）柜体宽度-安装角铁宽度即可。

刀开关上面大概2.1米。

母排重量计算公式
1.80*8*0.0089=5.696kg/m
即求出了每米铜排的重量大约为5.7kg/m，而每kg铜排的价格为85
元/kg，其中0.0089为铜排的密度。

母排载流量计算公式
L公式10：
40℃时铜排载流量=排宽*厚度系数7
双层铜排=（1.56-1.58）*单层铜排
铝排= 铜排÷1.30
排宽(mm)厚度系数为：母排12个厚时为20.5 10个厚时为18.5 依次为:[12-20.5，10-18.5，8-16.5，6-14.5，5-13.5，4-12.5]
例如：
求TMY100*10载流量为:
单层：100*18.5＝1850（Ａ）
双层：２（TMY100*10）的载流量为：1850*1.58＝2923（Ａ）
求LMY100*10载流量为：1850÷1.3＝1423（Ａ）
三层：3（TMY100*10）的载流量为：1850*2=3700A。

低压开关柜铜排用量的计算，图文并茂低压铜排设计时需要考虑以下几个方面：水平母线长度的计算、进线分支母线长度的计算、框架断路器柜母排的计算、垂直排的选择、抽屉铜排长度的计算、电容柜铜排的选择。

一、水平母线长度计算水平母排的计算，除了和柜宽有关外，还要考虑以下几点：（1）如有要求母排出柜顶200，实际上铜排的总长度不仅是200，还要包括柜内与主母线搭接部分，通常的长度要按400计算。

（2）上进线的水平母铜排长度为柜宽，此种计算仅适用于上进线。

侧进线前后均有水平母线，要将这部分因素考虑进去。

原则上至少要加一半柜宽的主母排，为防止出现铜排少算的情况，建议最好增加一台柜的主母排量（如下图）。

二、进线分支母线长度计算（铜排侧进线）说明：增加的那一台柜宽的主母排量核算到进线分支排中，以下铜排长度未含主母排。

说明：零排为柜顶侧进或采用三相四线、三相五线母线桥（槽）进线时，均需增加此根引下零排的报价。

如果是三相五线引进，则还需增加引下地排的报价：即分支地排也需报2.3米左右。

三、框架断路器母排长度计算注意点混装柜的铜排计算方式应该为一台框架断路器+一台抽屉柜的量，而不是仅仅是按照单台框架或单台抽屉的量计算。

进线柜同时带计量的方案，由于计量室通常要比正常的低压仪表室高0.2米要在原有铜排长度的基础上每相增加0.4米。

断路器上方带刀熔开关的方案，也要考虑铜排总长度增加0.4米。

多个框架出线的柜子每个框架对应的铜排长度不一致。

四、抽屉柜垂直母线规格及长度的计算方法成套设备中或成套设备一个部分中（例如一个框架单元）有若干主电路，在任一时刻所有主电路通过的电流大值的总和与该成套设备或该成套设备的选定部分的所有主电路额定电流总和的比值，即为额定分散系数以某个出线柜为例：出线柜共有7个塑壳，总额定电流1200A，则带入分散系数后为1200*0.7=840A。

满抽屉时柜体垂直排单相长度为1955，按2000mm报价；搭接排平均每相单根500（母线框前置）400（母线框后置），报价统一按500mm 考虑抽屉柜垂直零排长度为12.00+0.300+0.300=1.8米说明：北京地区要求必须有垂直地排与垂直零排并排布置，报价时遇到北京项目需报此根铜排，长度与零排一致，规格根据GB7251.1相关要求执行（见下页）。

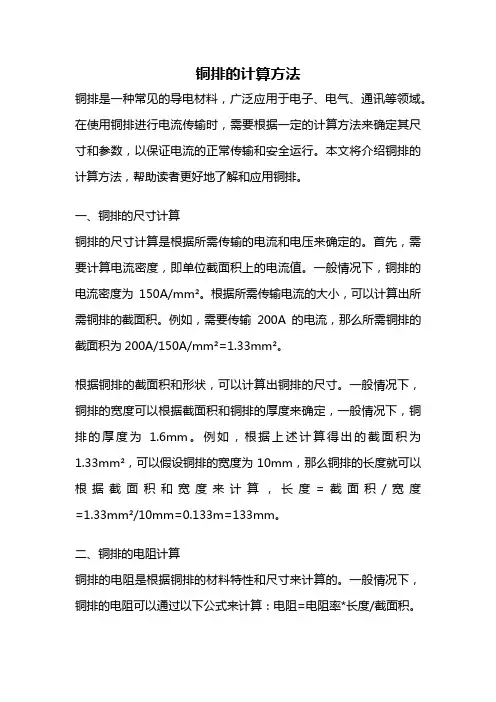

铜排的计算方法铜排是一种常见的导电材料，广泛应用于电子、电气、通讯等领域。

在使用铜排进行电流传输时，需要根据一定的计算方法来确定其尺寸和参数，以保证电流的正常传输和安全运行。

本文将介绍铜排的计算方法，帮助读者更好地了解和应用铜排。

一、铜排的尺寸计算铜排的尺寸计算是根据所需传输的电流和电压来确定的。

首先，需要计算电流密度，即单位截面积上的电流值。

一般情况下，铜排的电流密度为150A/mm²。

根据所需传输电流的大小，可以计算出所需铜排的截面积。

例如，需要传输200A的电流，那么所需铜排的截面积为200A/150A/mm²=1.33mm²。

根据铜排的截面积和形状，可以计算出铜排的尺寸。

一般情况下，铜排的宽度可以根据截面积和铜排的厚度来确定，一般情况下，铜排的厚度为 1.6mm。

例如，根据上述计算得出的截面积为1.33mm²，可以假设铜排的宽度为10mm，那么铜排的长度就可以根据截面积和宽度来计算，长度=截面积/宽度=1.33mm²/10mm=0.133m=133mm。

二、铜排的电阻计算铜排的电阻是根据铜排的材料特性和尺寸来计算的。

一般情况下，铜排的电阻可以通过以下公式来计算：电阻=电阻率*长度/截面积。

其中，电阻率是铜的特性参数，一般为0.0000017Ω·m。

根据上述计算得出的铜排长度为133mm，截面积为1.33mm²，可以计算出铜排的电阻。

例如，电阻=0.0000017Ω·m*133mm/1.33mm²=0.17mΩ。

三、铜排的温升计算在电流传输过程中，铜排会因为电流通过而产生一定的热量，称为铜排的温升。

铜排的温升计算可以根据铜排的电阻和功率损耗来确定。

一般情况下，功率损耗可以通过以下公式来计算：功率损耗=电流²*电阻。

根据上述计算得出的电流为200A，电阻为0.17mΩ，可以计算出铜排的功率损耗。
