机械制图教材

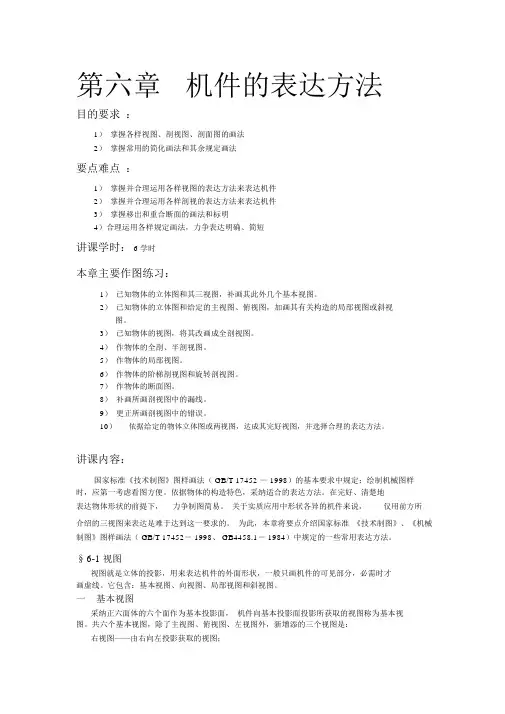

第六章机件的表达方法目的要求：1）掌握各样视图、剖视图、剖面图的画法2）掌握常用的简化画法和其余规定画法要点难点：1）掌握并合理运用各样视图的表达方法来表达机件2）掌握并合理运用各样剖视的表达方法来表达机件3）掌握移出和重合断面的画法和标明4）合理运用各样规定画法，力争表达明确、简短讲课学时： 6 学时本章主要作图练习：1）已知物体的立体图和其三视图，补画其此外几个基本视图。

2）已知物体的立体图和给定的主视图、俯视图，加画其有关构造的局部视图或斜视图。

3）已知物体的视图，将其改画成全剖视图。

4）作物体的全剖、半剖视图。

5）作物体的局部视图。

6）作物体的阶梯剖视图和旋转剖视图。

7）作物体的断面图。

8）补画所画剖视图中的漏线。

9）更正所画剖视图中的错误。

10）依据给定的物体立体图或两视图，达成其完好视图，并选择合理的表达方法。

讲课内容：国家标准《技术制图》图样画法（ GB/T 17452 － 1998）的基本要求中规定：绘制机械图样时，应第一考虑看图方便。

依据物体的构造特色，采纳适合的表达方法。

在完好、清楚地表达物体形状的前提下，力争制图简易。

关于实质应用中形状各异的机件来说，仅用前方所介绍的三视图来表达是难于达到这一要求的。

为此，本章将要点介绍国家标准《技术制图》、《机械制图》图样画法（ GB/T 17452－ 1998、 GB4458.1－ 1984）中规定的一些常用表达方法。

§6-1 视图视图就是立体的投影，用来表达机件的外面形状，一般只画机件的可见部分，必需时才画虚线。

它包含：基本视图、向视图、局部视图和斜视图。

一基本视图采纳正六面体的六个面作为基本投影面，机件向基本投影面投影所获取的视图称为基本视图。

共六个基本视图，除了主视图、俯视图、左视图外，新增添的三个视图是：右视图——由右向左投影获取的视图；仰望图——由下向上投影获取的视图；后视图——由后向前投影获取的视图。

六个视图之间仍应切合“长对正、高平齐、宽相等”的投影规律。

《机械制图》校本教材项目一制图基本知识与技能图纸是设计、加工制造机械零件的重要技术文件，是工程技术人员进行技术交流的重要语言。

绘制机械图纸，必须严格遵守机械制图国家标准的有关规定，学会正确使用绘图工具和仪器，掌握正确的绘图步骤。

本模块重点介绍国家标准《技术制图》和《机械制图》中的制图基本规定，并介绍绘图工具的使用以及平面图形的画法。

课题一机械制图标准国家标准简称“国标”，包括强制性国家标准（代号“GB”）、推荐性国家标准（代号“GB/T”），例如《GB/T14691-1993 技术制图字体》即表示技术制图标准中的字体部分，发布顺序号14691，标准发布年份1993年。

任务1 学习使用绘图工具【任务描述】学会使用各种绘图工具，了解一般绘图步骤。

【任务目标】熟悉常用手工绘图工具和正确使用绘图仪器绘图。

【知识链接】一、图板和丁字尺图板是用来铺贴图纸的，板面平滑光洁。

它的左侧边为丁字尺的上下导边，平直光滑，图纸用胶带纸固定在图板上，如图1-1（a）所示。

丁字尺由尺头和尺身两部分组成。

它主要用于画水平线，其头部必须紧靠绘图板左边，然后靠近丁字尺的上边画线，如图1-1(b)所示。

图1-1图板与丁字尺二、三角板三角板分45°和30°(60°)两种，可配合丁字尺画垂直线及15°倍角的斜线；或用两种三角板配合画任意角度的平行线或垂直线，如图1-2所示。

图1-2丁字尺和三角板的使用方法三、圆规圆规可用来画圆和圆弧。

画图时应尽可能使钢针和铅芯都垂直于纸面，钢针的台阶与铅芯尖应平齐，使用方法如图1-3所示。

图1-3圆规的用法四、分规分规与圆规区别在于其端部由两个针尖组成，分规的用法如图1-4所示。

图1-4分规的用法五、绘图铅笔绘图用铅笔的铅芯分别用B和H表示，B表示其颜色深浅，H表示其铅芯软硬程度。

绘图时根据不同的使用要求，应准备B或HB、HB或H、H或2H几种硬度不同的铅笔。

（1）B或HB。

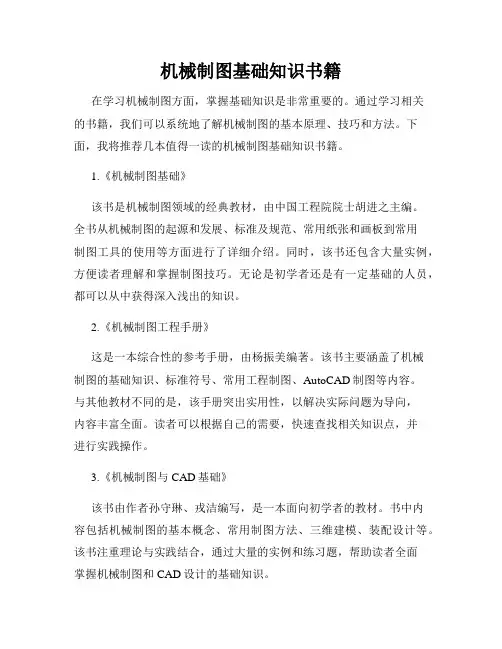

机械制图基础知识书籍在学习机械制图方面，掌握基础知识是非常重要的。

通过学习相关的书籍，我们可以系统地了解机械制图的基本原理、技巧和方法。

下面，我将推荐几本值得一读的机械制图基础知识书籍。

1.《机械制图基础》该书是机械制图领域的经典教材，由中国工程院院士胡进之主编。

全书从机械制图的起源和发展、标准及规范、常用纸张和画板到常用制图工具的使用等方面进行了详细介绍。

同时，该书还包含大量实例，方便读者理解和掌握制图技巧。

无论是初学者还是有一定基础的人员，都可以从中获得深入浅出的知识。

2.《机械制图工程手册》这是一本综合性的参考手册，由杨振美编著。

该书主要涵盖了机械制图的基础知识、标准符号、常用工程制图、AutoCAD制图等内容。

与其他教材不同的是，该手册突出实用性，以解决实际问题为导向，内容丰富全面。

读者可以根据自己的需要，快速查找相关知识点，并进行实践操作。

3.《机械制图与CAD基础》该书由作者孙守琳、戎洁编写，是一本面向初学者的教材。

书中内容包括机械制图的基本概念、常用制图方法、三维建模、装配设计等。

该书注重理论与实践结合，通过大量的实例和练习题，帮助读者全面掌握机械制图和CAD设计的基础知识。

4.《机械制图基础与CAD应用教程》这是一本适合自学的教材，由刘利彬编写。

该书将机械制图与CAD技术相结合，内容包括工程制图基础、AutoCAD的基本操作、二维制图、三维制图等。

该教程通过案例分析和操作演示，使读者能够真实地了解和掌握机械制图和CAD应用的过程。

总结起来，机械制图基础知识书籍的选择要根据自身需求和学习水平来确定。

以上推荐的几本书籍都是市场上较为知名和受欢迎的教材，无论是对于初学者还是有一定基础的读者，都具有较高的参考价值。

阅读这些书籍，将会对你在机械制图领域的学习和实践有很大的帮助。

希望你能够根据自己的需求选择适合的书籍，并加以学习和实践，不断提升自己在机械制图方面的能力。

机械制图基础作用a.零件图是设计部门提交给生产部门的重要技术条件，是制造、加工和检验零件的依据。

b.用于表示零件结构、大小与技术要求的图样称为零件图。

它是制造零件和检验零件的依据，是指导生产机器零件的重要技术文件之一。

机械制图基础●零件图的内容●一组视图——一组恰当的视图、剖视图、剖面图等，完整、清晰地表达出零件结构形状。

●全部尺寸——正确、完整、清晰、合理地标注出组成零件各形体的大小及其相对位置的尺寸，即提供制造和检验零件所需的全部尺寸。

●技术要求——用规定的代号、数字和文字简明地表示出制造和检验时在技术上应达到的要求。

●标题栏——在零件图右下角，用标题栏写明零件的名称数量、材料、比例、图号以及设计、制图、校核人员签名和绘图日期。

机械制图基础图框格式---留有装订边：机械制图基础图框格式---不留有装订边机械制图基础机械制图基础机械制图基础---三视图●第一角和第三角投影同等有效。

●各国根据国情均有所侧重，其中俄罗斯、乌克兰、德国、罗马尼亚、捷克、斯洛伐克以及东欧等国均主要用第一角投影，而美国、日本、法国、英国、加拿大、瑞士、澳大利业、荷兰和墨西哥等国均主要用第三角投影。

●解放前我国也采用第三角投影，新中国成立后改用第一角投影。

第一角画法标记符号第三角画法标记符号•ISO国际标准规定了第一角和第三角的投影标记（图1和图2）。

在标题栏中，画有标记符号，根据这些符号可识别图样画法，但有的图纸无投影标记。

机械制图基础---三视图ISO国际标准规定，第一角投影中六个基本视图的位置如图6所示。

机械制图基础---三视图看零件图的基本要求•了解零件的名称、材料和用途。

•了解各零件组成部分的几何形状、相对位置和结构特点，想象出零件的整体形状。

分析零件的尺寸和技术要求。

读零件图的方法和步骤1.读标题栏了解零件的名称、材料、画图的比例、重量。

2.分析视图，想象结构形状机械制图基础---读图3.分析尺寸了解零件各部分的定形尺寸、定位尺寸和零件的总体尺寸，以及注写尺寸所用的基准。
