机械制图入门教材

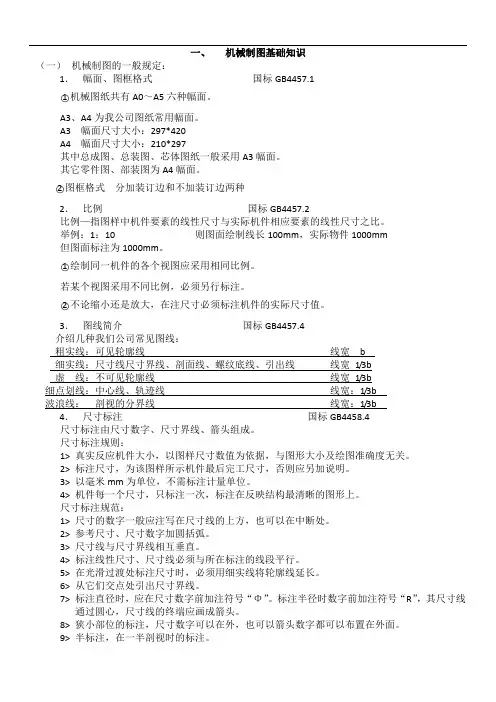

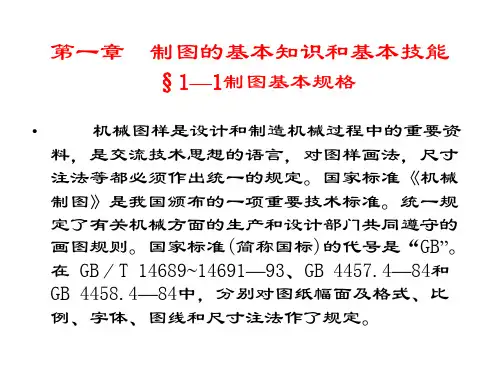

一、机械制图基础知识（一）机械制图的一般规定：1．幅面、图框格式国标GB4457.1○1机械图纸共有A0～A5六种幅面。

A3、A4为我公司图纸常用幅面。

A3 幅面尺寸大小：297*420A4 幅面尺寸大小：210*297其中总成图、总装图、芯体图纸一般采用A3幅面。

其它零件图、部装图为A4幅面。

○2图框格式分加装订边和不加装订边两种2．比例国标GB4457.2比例—指图样中机件要素的线性尺寸与实际机件相应要素的线性尺寸之比。

举例：1：10 则图面绘制线长100mm，实际物件1000mm但图面标注为1000mm。

○1绘制同一机件的各个视图应采用相同比例。

若某个视图采用不同比例，必须另行标注。

○2不论缩小还是放大，在注尺寸必须标注机件的实际尺寸值。

3．图线简介国标GB4457.4介绍几种我们公司常见图线：粗实线：可见轮廓线线宽 b细实线：尺寸线尺寸界线、剖面线、螺纹底线、引出线线宽1/3b虚线：不可见轮廓线线宽1/3b细点划线：中心线、轨迹线线宽：1/3b波浪线：剖视的分界线线宽：1/3b4．尺寸标注国标GB4458.4尺寸标注由尺寸数字、尺寸界线、箭头组成。

尺寸标注规则：1>真实反应机件大小，以图样尺寸数值为依据，与图形大小及绘图准确度无关。

2>标注尺寸，为该图样所示机件最后完工尺寸，否则应另加说明。

3>以毫米mm为单位，不需标注计量单位。

4>机件每一个尺寸，只标注一次，标注在反映结构最清晰的图形上。

尺寸标注规范：1>尺寸的数字一般应注写在尺寸线的上方，也可以在中断处。

2>参考尺寸、尺寸数字加圆括弧。

3>尺寸线与尺寸界线相互垂直。

4>标注线性尺寸、尺寸线必须与所在标注的线段平行。

5>在光滑过渡处标注尺寸时，必须用细实线将轮廓线延长。

6>从它们交点处引出尺寸界线。

7>标注直径时，应在尺寸数字前加注符号“Φ”。

标注半径时数字前加注符号“R”，其尺寸线通过圆心，尺寸线的终端应画成箭头。

第六章机件的表达方法目的要求：1）掌握各样视图、剖视图、剖面图的画法2）掌握常用的简化画法和其余规定画法要点难点：1）掌握并合理运用各样视图的表达方法来表达机件2）掌握并合理运用各样剖视的表达方法来表达机件3）掌握移出和重合断面的画法和标明4）合理运用各样规定画法，力争表达明确、简短讲课学时： 6 学时本章主要作图练习：1）已知物体的立体图和其三视图，补画其此外几个基本视图。

2）已知物体的立体图和给定的主视图、俯视图，加画其有关构造的局部视图或斜视图。

3）已知物体的视图，将其改画成全剖视图。

4）作物体的全剖、半剖视图。

5）作物体的局部视图。

6）作物体的阶梯剖视图和旋转剖视图。

7）作物体的断面图。

8）补画所画剖视图中的漏线。

9）更正所画剖视图中的错误。

10）依据给定的物体立体图或两视图，达成其完好视图，并选择合理的表达方法。

讲课内容：国家标准《技术制图》图样画法（ GB/T 17452 － 1998）的基本要求中规定：绘制机械图样时，应第一考虑看图方便。

依据物体的构造特色，采纳适合的表达方法。

在完好、清楚地表达物体形状的前提下，力争制图简易。

关于实质应用中形状各异的机件来说，仅用前方所介绍的三视图来表达是难于达到这一要求的。

为此，本章将要点介绍国家标准《技术制图》、《机械制图》图样画法（ GB/T 17452－ 1998、 GB4458.1－ 1984）中规定的一些常用表达方法。

§6-1 视图视图就是立体的投影，用来表达机件的外面形状，一般只画机件的可见部分，必需时才画虚线。

它包含：基本视图、向视图、局部视图和斜视图。

一基本视图采纳正六面体的六个面作为基本投影面，机件向基本投影面投影所获取的视图称为基本视图。

共六个基本视图，除了主视图、俯视图、左视图外，新增添的三个视图是：右视图——由右向左投影获取的视图；仰望图——由下向上投影获取的视图；后视图——由后向前投影获取的视图。

六个视图之间仍应切合“长对正、高平齐、宽相等”的投影规律。

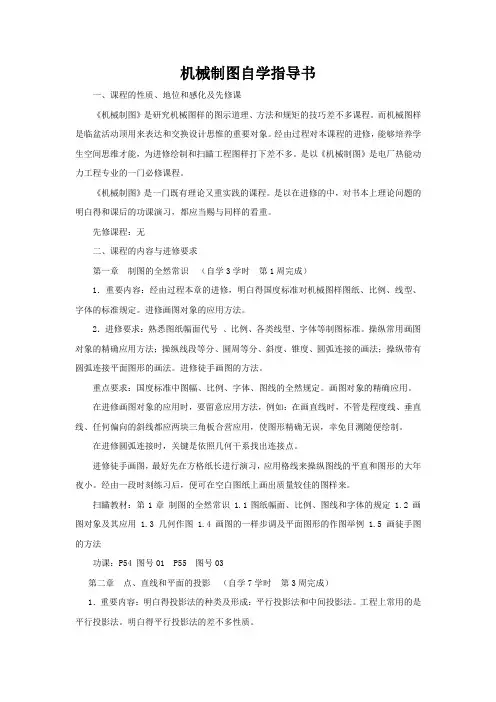

机械制图自学指导书一、课程的性质、地位和感化及先修课《机械制图》是研究机械图样的图示道理、方法和规矩的技巧差不多课程。

而机械图样是临盆活动顶用来表达和交换设计思惟的重要对象。

经由过程对本课程的进修，能够培养学生空间思维才能，为进修绘制和扫瞄工程图样打下差不多。

是以《机械制图》是电厂热能动力工程专业的一门必修课程。

《机械制图》是一门既有理论又重实践的课程。

是以在进修的中，对书本上理论问题的明白得和课后的功课演习，都应当赐与同样的看重。

先修课程：无二、课程的内容与进修要求第一章制图的全然常识（自学3学时第1周完成）1．重要内容：经由过程本章的进修，明白得国度标准对机械图样图纸、比例、线型、字体的标准规定。

进修画图对象的应用方法。

2．进修要求：熟悉图纸幅面代号、比例、各类线型、字体等制图标准。

操纵常用画图对象的精确应用方法；操纵线段等分、圆周等分、斜度、锥度、圆弧连接的画法；操纵带有圆弧连接平面图形的画法。

进修徒手画图的方法。

重点要求：国度标准中图幅、比例、字体、图线的全然规定。

画图对象的精确应用。

在进修画图对象的应用时，要留意应用方法，例如：在画直线时，不管是程度线、垂直线、任何偏向的斜线都应两块三角板合营应用，使图形精确无误，幸免目测随便绘制。

在进修圆弧连接时，关键是依照几何干系找出连接点。

进修徒手画图，最好先在方格纸长进行演习，应用格线来操纵图线的平直和图形的大年夜小。

经由一段时刻练习后，便可在空白图纸上画出质量较佳的图样来。

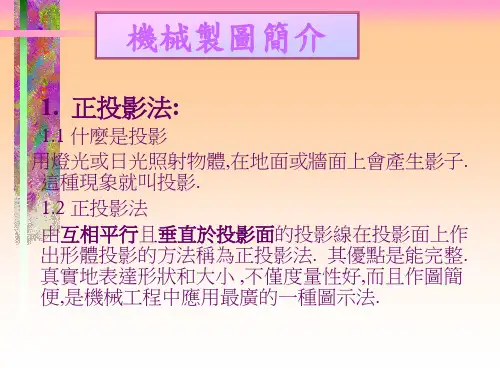

扫瞄教材：第1章制图的全然常识 1.1图纸幅面、比例、图线和字体的规定 1.2 画图对象及其应用 1.3 几何作图 1.4 画图的一样步调及平面图形的作图举例 1.5 画徒手图的方法功课：P54 图号01 P55 图号03第二章点、直线和平面的投影（自学7学时第3周完成）1．重要内容：明白得投影法的种类及形成：平行投影法和中间投影法。

工程上常用的是平行投影法。

明白得平行投影法的差不多性质。

机械制图基础知识书籍在学习机械制图方面，掌握基础知识是非常重要的。

通过学习相关的书籍，我们可以系统地了解机械制图的基本原理、技巧和方法。

下面，我将推荐几本值得一读的机械制图基础知识书籍。

1.《机械制图基础》该书是机械制图领域的经典教材，由中国工程院院士胡进之主编。

全书从机械制图的起源和发展、标准及规范、常用纸张和画板到常用制图工具的使用等方面进行了详细介绍。

同时，该书还包含大量实例，方便读者理解和掌握制图技巧。

无论是初学者还是有一定基础的人员，都可以从中获得深入浅出的知识。

2.《机械制图工程手册》这是一本综合性的参考手册，由杨振美编著。

该书主要涵盖了机械制图的基础知识、标准符号、常用工程制图、AutoCAD制图等内容。

与其他教材不同的是，该手册突出实用性，以解决实际问题为导向，内容丰富全面。

读者可以根据自己的需要，快速查找相关知识点，并进行实践操作。

3.《机械制图与CAD基础》该书由作者孙守琳、戎洁编写，是一本面向初学者的教材。

书中内容包括机械制图的基本概念、常用制图方法、三维建模、装配设计等。

该书注重理论与实践结合，通过大量的实例和练习题，帮助读者全面掌握机械制图和CAD设计的基础知识。

4.《机械制图基础与CAD应用教程》这是一本适合自学的教材，由刘利彬编写。

该书将机械制图与CAD技术相结合，内容包括工程制图基础、AutoCAD的基本操作、二维制图、三维制图等。

该教程通过案例分析和操作演示，使读者能够真实地了解和掌握机械制图和CAD应用的过程。

总结起来，机械制图基础知识书籍的选择要根据自身需求和学习水平来确定。

以上推荐的几本书籍都是市场上较为知名和受欢迎的教材，无论是对于初学者还是有一定基础的读者，都具有较高的参考价值。

阅读这些书籍，将会对你在机械制图领域的学习和实践有很大的帮助。

希望你能够根据自己的需求选择适合的书籍，并加以学习和实践，不断提升自己在机械制图方面的能力。

《机械制图（一）》课程教学大纲一、课程基本信息二、课程目标（一）总体目标:作为一门学科入门级必修专业基础课程，本课程旨在培养学生空间思维和设计创造能力。

工程图样是表达和交流技术思想的重要工具，是工程技术部门的一项重要技术文件。

本课程研究绘制和阅读工程图样的基本原理和基本方法，培养学生的读图能力、绘图能力和空间思维能力。

在整个教学过程中，注意对学生自学能力、自信心的培养；注重思维方法的训练，使学生在学习知识的同时，掌握思维方法提高解决问题的能力；对日常作业严格要求，养成对工程问题一丝不苟的作风。

最终通过课程的学习，达到对学生四种能力一即工程设计表达能力、空间思维能力、设计创新能力、工程实践能力，一种素质——即包括培养发散思维习惯、工程综合素质、质量与标准意识、设计审美意识、工作责任心的培养，为培养研究和应用型人才奠定坚实的基础。

（以三维目标即知识与技能、过程与方法、情感态度与价值观的形式反映核心素养观念和内容，其中核心素养不仅关注学生“当下发展”，更关注学生“未来发展”所需要的正确价值观念、必备品格和关键能力，即把知识、技能和过程、方法提炼为能力，把情感态度、价值观提炼为品格）（一）课程目标：（课程目标规定某一阶段的学生通过课程学习以后，在发展德、智、体、美、劳等方面期望实现的程度，它是确定课程内容、教学目标和教学方法的基础。

）课程目标1：学习和掌握用投影法表达空间几何形体和图解几何问题的基本原理和方法（支撑毕业要求1-1/H）1.1通过对点、线、面的投影的学习，掌握用投影法表达点、直线和平面和各位置线面的投影特性及作图方法、用换面法求线段实长、平面图形实形及其对投影面倾角的基本作图方法；1.2通过对空间三维立体投影的学习，掌握立体的投影特性和作图方法、在立体表面上取点、线的方法、求截交线和相贯线的基本方法；课程目标2：了解机械制图的国家标准，训练用仪器和徒手绘图的技能，掌握标注尺寸的基本方法。

（支撑毕业要求6-1/H）21通过对国家标准、绘图工具及使用、几何作图的学习，掌握机械制图的国家标准；22通过对平面图形的尺寸分析和作图步骤、绘图的方法与步骤的学习，训练用仪器和徒手绘图的技能，掌握标注尺寸的基本方法课程目标3：培养绘制和阅读图样的基本能力。
