前置式液压卡盘
- 格式:doc
- 大小:465.00 KB
- 文档页数:4
目录1 卡盘结构及原理 (1)1.1 结构 (1)1.2 原理 (2)2 主要零件的制造要点 (3)3 液压卡盘的设计要求 (3)4 液压卡盘的结构 (4)5 液压卡盘的工作原理 (5)6 液压卡盘的工作原理 (6)7 主要参数设计 (7)7.1 液压卡盘承载力的确定 (7)7.2 卡瓦对钻杆的夹紧力Q (8)7. 3 蝶形弹簧的轴向推力F 的计算 (8)7.4 设计蝶形弹簧 (10)7.5 活塞行程S 的确定 (10)7.6夹紧包角 (13)7.7夹紧力与夹紧油压 (13)7.8转动丝杆之驱动力矩 (16)7.8.1 驱动活塞产生有压缩需要力矩 (16)7.8.2丝杆与缸盖的止推摩擦力矩 (17)8 液压控制系统的设计 (18)9结束语 (19)10参考文献 (20)液压卡盘的设计与控制液压卡盘是钻机的一个主要部件,其功能是夹紧钻机上的钻杆,并向钻杆传递转矩和轴向力,驱动钻具实现回转和给进,完成加减压钻进。
本文结构介绍液压卡盘的原理及制造要点。
1 卡盘结构及原理1.1 结构卡盘的结构如图1 所示,主要由活塞杆1、座板2、滚轮3、卡盘座4、销轴5、螺栓组件6、转动板7、压轮架8、连杆9、螺母10 和卡盘爪11 等组成(油缸部分没有画出)。
连接方式为:座板和压轮架夹住滚轮,滚轮两端穿入转动板的孔中,活塞杆穿入座板和压轮架中心孔并由螺母锁紧,转动板的另外两个孔分别用螺栓组件与卡盘座和卡盘爪连接,连杆也分别用销轴与卡盘座和卡盘爪连接。
从图1 中可以看出,当活塞杆在液压的作用下作轴向运动时,带动滚轮既沿卡盘轴向又沿卡盘径向远动,实际上滚轮是绕卡盘座的定点转动,也就是转动板在滚轮的带动下绕卡盘座的定点转动,卡盘爪在转动板的带动下同时又受连杆的限定既沿卡盘轴向又沿卡盘径向远动,保证卡盘爪可靠撑住物体1.2 原理卡盘的工作原理如图2 所示:该机构是一个平行四杆机构,AD (卡盘座)静止,AB =DC,AD=BC,A、D两点为定点,当AB(转动板)绕A 点转动时,DC(连杆)在BC(卡盘爪)的带动下绕D 点也就是在该平行四杆机构中,AB、DC 作转动,BC 作平动。
Version 1.00 (2019.11.13)使用说明书 UVE...K,LB 型前置式中空气动卡盘株式会社北川铁工所邮编726-8610 广岛县府中市元町77-1电话:(0847)40-0561(总机) 传真:(0847)45-8911・本使用说明书记述的内容是以负责产品操作的生产技术人员和维修保养担当人员为对象。
初次使用本产品者,必须事先接受有经验的技术人员、经销商或本公司的指导。
・在安装、使用、维修保养本产品之前,务必仔细阅读本书中的警告事项,对内容完全理解后再开始操作。
如果无视警告事项和规定进行操作,会造成重大人身伤亡事故、或造成物品损坏。
・将本书保管在随时可以取出阅读之处,需要时可以重新参阅。
・如果对本书的内容有不明或疑问之处,请与销售商进行联系。
危险感谢您选购KITAGAWA前置式中空气动卡盘。
希望本说明书能够帮助您正确理解前置式中空气动卡盘的使用方法,为贵公司的生产贡献一份力量。
警告事项大的人身事故。
留意事项与产品性能及容易发生的失误等有用信息相关的事项。
留意事项1. 构造图 (3)2. 使用安全事项 (5)3. 规格 (12)3-1 规格表 (12)3-2 夹持力与转速的关系 (13)3-3 夹持中心高度和静态夹持力及输入力之间的关系上卡爪的质量弯矩和夹持力损失的关系 (15)4. 安装 (18)4-1 背板的制作・安装 (18)4-2 配气环的止转机构 (20)4-3 配管 (24)4-4 参考电气回路图 (25)5. 夹持确认开关的调整 (26)6. 试运转 (27)7. 上卡爪的安装 (28)8. 软卡爪的成形 (30)9. 关于套爪夹头的使用 (33)10. 使用注意事项 (34)11. 维护检查 (36)12. 故障和对策 (38)13. UVE160K~400K前置式中空气动卡盘零件清单 (39)14.UVE500LB~800LB前置式中空气动卡盘零件清单 (44)15. 锁定PAD零件清单 (49)UVE160K~400K构造图UVE500LB~800LB构造图我们总结了使用本产品需要了解及遵守的事项,在使用前请务必阅读。
液压三爪卡盘原理液压三爪卡盘是一种常见的机械夹具,常用于机床加工中,具有良好的夹紧效果、精度高等优点,广泛应用于金属加工、汽车零部件加工以及制造业等行业。
液压三爪卡盘是一种通过加压油液,使三个爪子抓住工件,实现夹紧的机械夹具,主要由主体、液压缸、活塞、连杆、三爪和弹簧等组成。
当液压缸内的压力升高时,活塞会向前排油,推动连杆和三爪沿着导轨移动,从而夹紧工件。
液压三爪卡盘的主要优点是夹紧力大,精度高,操作简单、方便,而且具有自锁功能,能够保证工件的稳定和安全。
液压三爪卡盘还具有夹紧力可调节的特点,可以根据加工的需要进行调整,能够满足不同加工场合的需求。
液压三爪卡盘的原理是利用液压缸产生的油压力,通过机械传动将夹具夹紧在工件上。
它的核心部件主要有三爪和活塞。
液压缸通过活塞向前推动三爪,使三爪从内到外夹住工件。
三爪夹紧工件时,它们的夹紧力在被夹物的周围形成一个圆环,这时,夹紧力将被均匀地分布在被夹物的周围,保证了被夹物的安全和稳定。
液压三爪卡盘的使用方法非常简单。
需要将工件放入夹具中,然后打开油泵输出口的阀门,使油液进入液压缸,使活塞向前移动,将三爪夹紧在工件上。
当需要取下工件时,只需要关掉油泵输出口的阀门,压缩弹簧,使三爪张开,工件就可以轻松地取下了。
液压三爪卡盘的应用范围非常广泛。
它可以用于铣床、车床、钻床等各种加工设备上,也可以用于轻型机械手和自动生产线上。
还可以用于汽车轮胎的更换等场合。
液压三爪卡盘具有夹紧力大、精度高、操作简单等优点,是一种常见的机械夹具,广泛应用于金属加工、汽车零部件加工以及制造业等行业。
在使用过程中,需要注意液压系统的维护和保养,以确保其正常运行和工作效率。
在使用液压三爪卡盘的过程中,有一些需要注意的事项。
使用前需要检查卡盘的工作表面是否平整,以及各部件是否正常运转。
需要保持油液清洁,定期更换液压油,确保液压系统的正常运行。
需要根据加工需要调整夹紧力。
如果夹紧力过大,可能会导致工件变形或者损坏;如果夹紧力过小,可能导致工件松动或者移动。

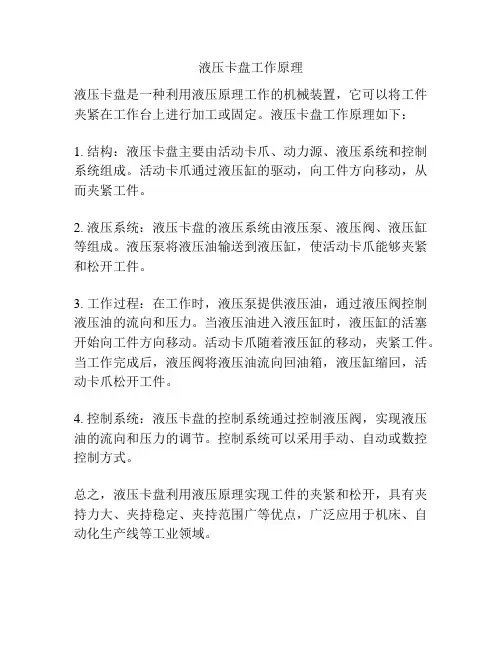

液压卡盘工作原理
液压卡盘是一种利用液压原理工作的机械装置,它可以将工件夹紧在工作台上进行加工或固定。
液压卡盘工作原理如下:
1. 结构:液压卡盘主要由活动卡爪、动力源、液压系统和控制系统组成。
活动卡爪通过液压缸的驱动,向工件方向移动,从而夹紧工件。
2. 液压系统:液压卡盘的液压系统由液压泵、液压阀、液压缸等组成。
液压泵将液压油输送到液压缸,使活动卡爪能够夹紧和松开工件。
3. 工作过程:在工作时,液压泵提供液压油,通过液压阀控制液压油的流向和压力。
当液压油进入液压缸时,液压缸的活塞开始向工件方向移动。
活动卡爪随着液压缸的移动,夹紧工件。
当工作完成后,液压阀将液压油流向回油箱,液压缸缩回,活动卡爪松开工件。
4. 控制系统:液压卡盘的控制系统通过控制液压阀,实现液压油的流向和压力的调节。
控制系统可以采用手动、自动或数控控制方式。
总之,液压卡盘利用液压原理实现工件的夹紧和松开,具有夹持力大、夹持稳定、夹持范围广等优点,广泛应用于机床、自动化生产线等工业领域。
液压卡盘市场分析报告1.引言1.1 概述液压卡盘是一种常用于机械加工领域的夹紧装置,它通过液压原理实现对工件的可靠夹持。
液压卡盘市场作为机械加工行业的重要组成部分,受到了广泛关注。
本报告旨在对液压卡盘市场进行全面深入的分析,从市场概况、趋势分析、竞争格局等多个方面进行研究,以期为相关行业提供有价值的参考信息。
通过对液压卡盘市场的深入分析,可以更好地了解其发展趋势,为相关企业的决策提供有力支持。
1.2 文章结构文章结构部分:本报告分为引言、正文和结论三个部分。
在引言部分,将对液压卡盘市场进行概述,介绍文章的结构和目的,并对报告进行总结。
在正文部分,将分析液压卡盘市场的概况、趋势和竞争格局。
在结论部分,将对液压卡盘市场的发展前景进行展望,提出建议并进行总结。
通过对市场现状、趋势和竞争格局的分析,以及对市场发展前景和建议的总结,旨在为读者提供全面的市场分析和发展建议。
1.3 目的目的部分内容:本报告旨在对液压卡盘市场进行深入分析,探讨该市场的概况、趋势以及竞争格局,旨在帮助行业内外的企业和投资者更好地了解液压卡盘市场的发展现状,为他们提供有效的市场参考和决策依据。
同时,本报告也旨在对液压卡盘市场的发展前景进行展望,并提出相关建议,以推动该市场的健康发展。
1.4 总结在本报告中,我们对液压卡盘市场进行了全面的分析和研究。
通过对市场概况、市场趋势分析和市场竞争格局的深入探讨,我们对液压卡盘市场的发展现状有了更清晰的认识。
同时,我们也对液压卡盘市场未来的发展前景进行了展望,并提出了一些建设性的建议。
总的来说,液压卡盘市场发展态势良好,并且市场竞争格局较为激烈。
未来,液压卡盘市场将面临一系列的机遇和挑战,需要相关企业在产品研发、营销策略等方面进行进一步的优化和提升。
我们相信,在行业相关各方共同努力下,液压卡盘市场一定会迎来更加繁荣的发展局面。
2.正文2.1 液压卡盘市场概况液压卡盘是一种常用于机械加工领域的机械夹具,用于夹持工件以进行加工操作。

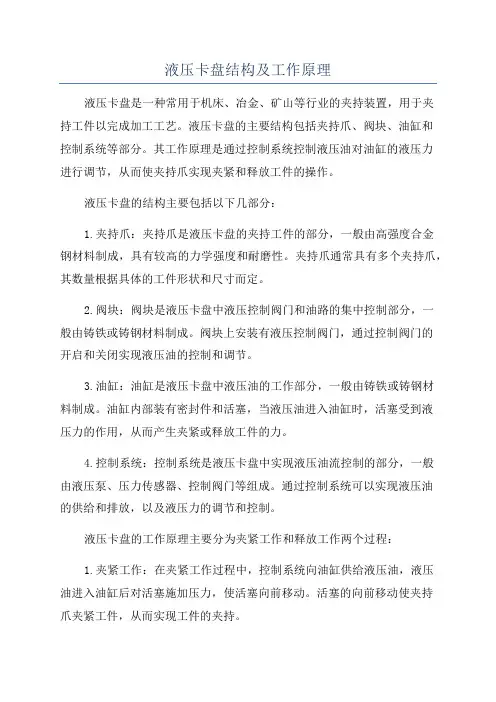

液压卡盘结构及工作原理液压卡盘是一种常用于机床、冶金、矿山等行业的夹持装置,用于夹持工件以完成加工工艺。
液压卡盘的主要结构包括夹持爪、阀块、油缸和控制系统等部分。
其工作原理是通过控制系统控制液压油对油缸的液压力进行调节,从而使夹持爪实现夹紧和释放工件的操作。
液压卡盘的结构主要包括以下几部分:1.夹持爪:夹持爪是液压卡盘的夹持工件的部分,一般由高强度合金钢材料制成,具有较高的力学强度和耐磨性。
夹持爪通常具有多个夹持爪,其数量根据具体的工件形状和尺寸而定。
2.阀块:阀块是液压卡盘中液压控制阀门和油路的集中控制部分,一般由铸铁或铸钢材料制成。
阀块上安装有液压控制阀门,通过控制阀门的开启和关闭实现液压油的控制和调节。
3.油缸:油缸是液压卡盘中液压油的工作部分,一般由铸铁或铸钢材料制成。
油缸内部装有密封件和活塞,当液压油进入油缸时,活塞受到液压力的作用,从而产生夹紧或释放工件的力。
4.控制系统:控制系统是液压卡盘中实现液压油流控制的部分,一般由液压泵、压力传感器、控制阀门等组成。
通过控制系统可以实现液压油的供给和排放,以及液压力的调节和控制。
液压卡盘的工作原理主要分为夹紧工作和释放工作两个过程:1.夹紧工作:在夹紧工作过程中,控制系统向油缸供给液压油,液压油进入油缸后对活塞施加压力,使活塞向前移动。
活塞的向前移动使夹持爪夹紧工件,从而实现工件的夹持。
2.释放工作:在释放工作过程中,控制系统将液压油从油缸排放出去,活塞失去液压力的作用,活塞向后移动。
活塞的向后移动使夹持爪放松,从而实现对工件的释放。
液压卡盘的工作原理简单、操作方便、夹持力可调节。
它适用于夹紧各种形状的工件,具有很高的精度和稳定性,广泛应用于机床加工和工业生产等领域。

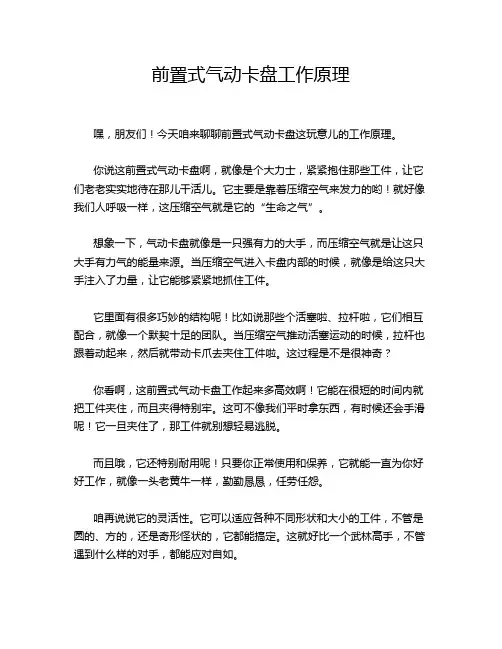

前置式气动卡盘工作原理
嘿,朋友们!今天咱来聊聊前置式气动卡盘这玩意儿的工作原理。
你说这前置式气动卡盘啊,就像是个大力士,紧紧抱住那些工件,让它们老老实实地待在那儿干活儿。
它主要是靠着压缩空气来发力的哟!就好像我们人呼吸一样,这压缩空气就是它的“生命之气”。
想象一下,气动卡盘就像是一只强有力的大手,而压缩空气就是让这只大手有力气的能量来源。
当压缩空气进入卡盘内部的时候,就像是给这只大手注入了力量,让它能够紧紧地抓住工件。
它里面有很多巧妙的结构呢!比如说那些个活塞啦、拉杆啦,它们相互配合,就像一个默契十足的团队。
当压缩空气推动活塞运动的时候,拉杆也跟着动起来,然后就带动卡爪去夹住工件啦。
这过程是不是很神奇?
你看啊,这前置式气动卡盘工作起来多高效啊!它能在很短的时间内就把工件夹住,而且夹得特别牢。
这可不像我们平时拿东西,有时候还会手滑呢!它一旦夹住了,那工件就别想轻易逃脱。
而且哦,它还特别耐用呢!只要你正常使用和保养,它就能一直为你好好工作,就像一头老黄牛一样,勤勤恳恳,任劳任怨。
咱再说说它的灵活性。
它可以适应各种不同形状和大小的工件,不管是圆的、方的,还是奇形怪状的,它都能搞定。
这就好比一个武林高手,不管遇到什么样的对手,都能应对自如。
还有啊,它操作起来也很方便呢!不需要你费多大的力气,只要控制好压缩空气的开关,就能让它乖乖听话。
这多轻松啊,简直就是给我们工人的福利嘛!
总之呢,前置式气动卡盘这东西真的是太棒啦!它在工业生产中可是立下了汗马功劳呢!它让我们的工作变得更加高效、便捷,真的是我们的好帮手啊!所以啊,大家可得好好珍惜它,让它为我们创造更多的价值呀!。

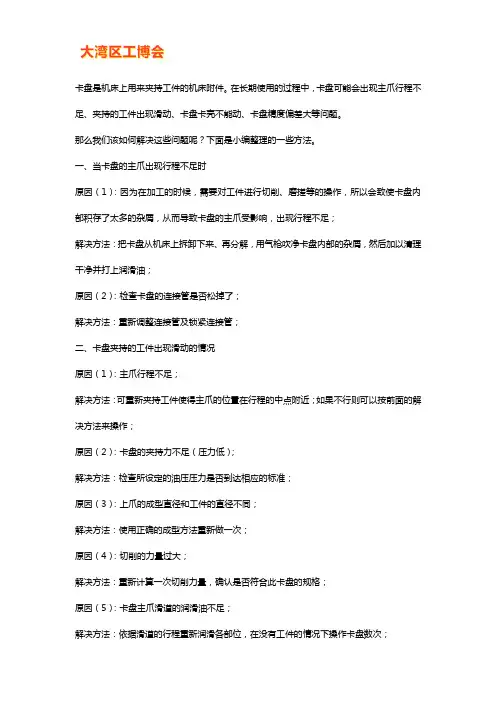

卡盘是机床上用来夹持工件的机床附件。
在长期使用的过程中,卡盘可能会出现主爪行程不足、夹持的工件出现滑动、卡盘卡壳不能动、卡盘精度偏差大等问题。
那么我们该如何解决这些问题呢?下面是小编整理的一些方法。
一、当卡盘的主爪出现行程不足时原因(1):因为在加工的时候,需要对工件进行切削、磨搓等的操作,所以会致使卡盘内部积存了太多的杂屑,从而导致卡盘的主爪受影响,出现行程不足;解决方法:把卡盘从机床上拆卸下来、再分解,用气枪吹净卡盘内部的杂屑,然后加以清理干净并打上润滑油;原因(2):检查卡盘的连接管是否松掉了;解决方法:重新调整连接管及锁紧连接管;二、卡盘夹持的工件出现滑动的情况原因(1):主爪行程不足;解决方法:可重新夹持工件使得主爪的位置在行程的中点附近;如果不行则可以按前面的解决方法来操作;原因(2):卡盘的夹持力不足(压力低);解决方法:检查所设定的油压压力是否到达相应的标准;原因(3):上爪的成型直径和工件的直径不同;解决方法:使用正确的成型方法重新做一次;原因(4):切削的力量过大;解决方法:重新计算一次切削力量,确认是否符合此卡盘的规格;原因(5):卡盘主爪滑道的润滑油不足;解决方法:依据滑道的行程重新润滑各部位,在没有工件的情况下操作卡盘数次;原因(6):卡盘的回转速度过高;解决方法:降低卡盘的回转速到标准内,以便夹持力能适当发挥;三、卡盘卡壳不能动时原因(1):卡盘的某个零件损坏或磨损了;解决方法:分解卡盘找出损坏的零件并更换新的零件;原因(2):卡盘的滑动部分被卡住;解决方法:分解卡盘,取出被卡住的部分加以修理或更换;原因(3):回转油压缸停止了运作;解决方法:重新检视油压系统;四、卡盘精度偏差大原因(1):卡盘的外径偏摆过大;解决方法:校正卡盘的外径或端面的偏摆及锁紧螺丝;原因(2):大量灰尘堆积在主爪或上爪的齿状部位,或者主爪和上爪的固定螺丝没有锁紧;解决方法:将上爪取下,对齿状部位加以清洁,安装上爪时要依据规定的力矩锁紧固定螺丝;原因(3):卡盘的修爪过程操作不当或者没有充分做完;解决方法:确定修爪器(成型圈)是否对称和平行在卡盘的端面,检查修爪器(成型圈)的外形是否因为夹持力过大而导致变形,还要检查在修爪时的油压压力及修爪部分的表面粗糙度;针对出现的异样一一对应改正过来。

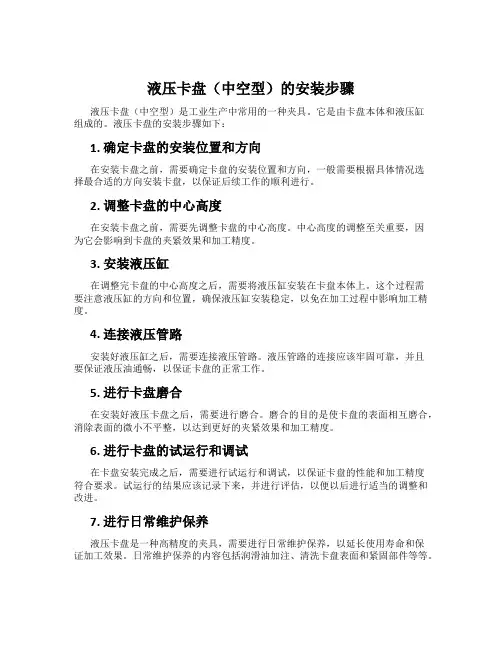

液压卡盘(中空型)的安装步骤液压卡盘(中空型)是工业生产中常用的一种夹具。
它是由卡盘本体和液压缸组成的。
液压卡盘的安装步骤如下:1. 确定卡盘的安装位置和方向在安装卡盘之前,需要确定卡盘的安装位置和方向,一般需要根据具体情况选择最合适的方向安装卡盘,以保证后续工作的顺利进行。
2. 调整卡盘的中心高度在安装卡盘之前,需要先调整卡盘的中心高度。
中心高度的调整至关重要,因为它会影响到卡盘的夹紧效果和加工精度。
3. 安装液压缸在调整完卡盘的中心高度之后,需要将液压缸安装在卡盘本体上。
这个过程需要注意液压缸的方向和位置,确保液压缸安装稳定,以免在加工过程中影响加工精度。
4. 连接液压管路安装好液压缸之后,需要连接液压管路。
液压管路的连接应该牢固可靠,并且要保证液压油通畅,以保证卡盘的正常工作。
5. 进行卡盘磨合在安装好液压卡盘之后,需要进行磨合。
磨合的目的是使卡盘的表面相互磨合,消除表面的微小不平整,以达到更好的夹紧效果和加工精度。
6. 进行卡盘的试运行和调试在卡盘安装完成之后,需要进行试运行和调试,以保证卡盘的性能和加工精度符合要求。
试运行的结果应该记录下来,并进行评估,以便以后进行适当的调整和改进。
7. 进行日常维护保养液压卡盘是一种高精度的夹具,需要进行日常维护保养,以延长使用寿命和保证加工效果。
日常维护保养的内容包括润滑油加注、清洗卡盘表面和紧固部件等等。
总结液压卡盘(中空型)是一种常用的夹具,它的安装步骤包括确定安装位置和方向、调整中心高度、安装液压缸、连接液压管路、磨合、试运行和调试、以及日常维护保养等等。
这些步骤都非常重要,需要注意各个细节,并进行认真操作,以保障卡盘的正常工作和加工质量。
前置快装液压卡盘:
1、提高工作效率,减轻工人劳动强度。
2、内置油缸前进油,无需拉杆、回转油缸、分油器等,方便车床改装。
3、安装简单,只需液压站,无需增加其他设备,节约成本。
4、安全性能好,夹紧后工件自锁,即使突然停电工件不会掉下来。
5、夹持力大;装夹牢固、稳定;夹持力大小可调,能满足大部分产品的需求。
6、中空全通孔,便于长料加工和安装送料机。
7、国家标准接口,无需改动车床,直接与车床主轴相连。
8、卡盘内部设计有自润滑循环系统保护,防水防尘无泄漏。
9、轻松夹持异形不规则零件如方形、齿轮等等。
前置液压卡盘
武进区湖塘骏特精密机械厂
详细介绍:
前置液压卡盘型号参数:
●前置油缸,免除拉杆及后置油缸从而增大中空直径。
●45#钢调质淬火处理,耐磨损,寿命长。
●精密加工,适应再次装夹,径向定心好。
●夹持工件同时靠紧端面,轴向定位准确,更换反爪可撑持工件。
外形图
外型尺寸
型号/尺寸
φA B φC φH F M
φD
(最大)
φG
最大
T
(选定)
L
(选定)
E
(选定)
φK
QYX-165 160 198 120 140 5 3-m12 55 130 ≥30 ≥50 0-15 25 QYX-200 200 200 140 165 5 3-m12 85 175 ≥30 ≥50 0-20 45 QYX-250 250 210 190 210 5 6-m12 135 210 ≥30 ≥50 0-25 55 QYX-300 300 210 240 260 5 6-m12 205 280 ≥30 ≥50 0-25 100 QYX-400 400 210340 360 5 6-m12 310 385 ≥30 ≥50 0-25 190 QYX-500 500 227 400 450 5 6-m12 390 465 ≥30 ≥50 0-30 290 QYX-600 600 237 500 540 5 6-m12 490 565 ≥30 ≥50 0-30 385
技术参数
型号/参数中空直径卡爪行程
(直径)最大输入压力
Mpa
允许最大拉力
kgF
最大夹持力
kgF
爪数
QYX-165 25 3.5 2 2000 3846 3 QYX-200 45 3.5 2 2500 4807 3 QYX-250 60 7.3 2 3000 5769 3 QYX-300 100 7.3 2 3000 5769 3 QYX-400 190 7.3 2 4000 7692 3或6 QYX-500 290 7.3 2 4000 7692 3或6 QYX-600 380 7.3 2 4000 7692 3或6。
