三爪卡盘组成及原理

“卡盘”是机床上用来夹紧工件的机械装置。从卡盘爪数上面可以分为:两爪卡盘,三爪卡盘,四爪卡盘,六爪卡盘和特殊卡盘。从使用动力上可以分为:手动卡盘,气动卡盘,液压卡盘,电

卡盘

动卡盘和机械卡盘。从结构上面还可以分为:中空型和中实型。

卡盘分类

利用均布在卡盘体上的活动卡爪的径向移动﹐把工件夹紧和定位的机床附件。卡盘一般由卡盘体﹑活动卡爪和卡爪驱动机构 3部分组成。卡盘体直径最小为65毫米﹐最大可达1500毫米﹐中央有通孔﹐以便通过工件或棒料﹔背部有圆柱形或短锥形结构﹐直接或通过法兰盘与机床主轴端部相联接。卡盘通常安装在车床﹑外圆磨床和内圆磨床上使用﹐也可与各种分度装置配合﹐用于铣床和钻床上。卡盘按驱动卡爪所用动力不同﹐分为手动卡盘和动力卡盘两种。①手动卡盘﹕为通用附件﹐常用的有自动定心的三爪卡盘和每个卡爪可以单独移动的四爪卡盘。三爪卡盘(图1 三爪卡盘)由小锥齿轮驱动大锥齿轮。大锥齿轮的背面有阿基米德螺旋槽﹐与3个卡爪相啮合。因此用扳手转动小锥齿轮﹐便能使3个卡爪同时沿径向移动﹐实现自动定心和夹紧﹐适于夹持圆形﹑正三角形或正六边形等的工件。

图1

图2

四爪卡盘(图2 )的每个卡爪底面有内螺纹与螺杆连接﹐用扳手转动各个螺杆便能分别地使相连的卡爪作径向移动﹐适于夹持四边形或不对称形状的工件。

图3

②动力卡盘﹕属于自动定心卡盘﹐配以不同的动力装置(气缸﹑油缸或电机)﹐便可组成气动卡盘﹑液压卡盘或电动卡盘。气缸或油缸装在机床主轴后端﹐用穿在主轴孔内的拉杆或拉管﹐推拉主轴前端卡盘体内的楔形套﹐由楔形套的轴向进退使3个卡爪同时径向移动﹐图3 楔套式动力卡盘为楔套式动力卡盘。这种卡盘动作迅速﹐卡爪移动量小﹐适于在大批量生产中使用。

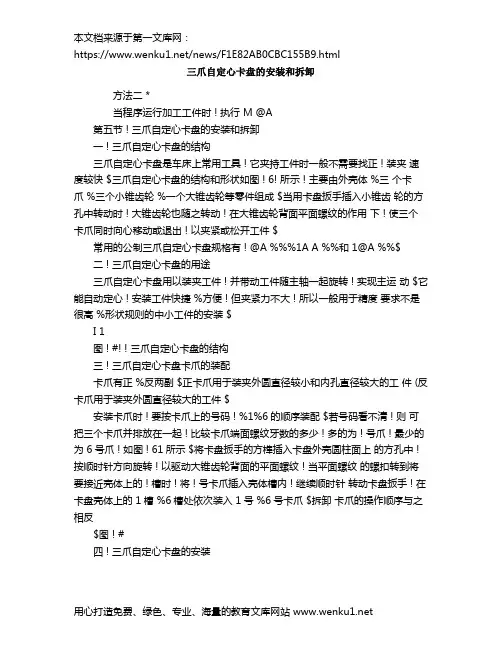

三爪卡盘的结构

三爪卡盘是由爪盘体、小锥齿轮、大锥齿轮(另一端是平面螺纹)和三个卡爪组成。如图

3-1所示。三个卡爪上有与平面螺纹相同螺牙与之配合,三个卡爪在爪盘体中的导槽中呈120°均布。爪盘体的锥孔与车床主轴前端的外锥面配合,起对中作用,通过键来传递扭矩,最后用螺母将卡盘体锁紧在主轴上。

图3-1 三爪卡盘的结构

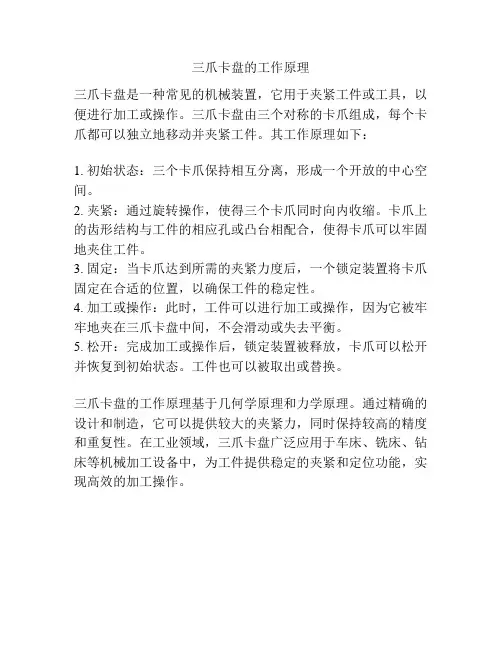

当转动其中一个小伞齿轮时,即带动大伞齿轮转动,其上的平面螺纹又带动三个卡爪同时向中心或向外移动,从而实现自动定心。定心精度不高,约为~。三个卡爪有正爪和反爪之分,有的卡盘可将卡爪反装即成反爪,当换上反爪即可安装较大直径的工件。装夹方法如图3-1所示。当直径较小时,工件置于三个长爪之间装夹(图3-2a),可将三个卡爪伸入工件内孔中利用长爪的径向张力装夹盘、套、环状零件(图3-1b),当工件直径较大,用顺爪不便装夹时,可将三个顺爪换成反爪进行装夹(图3-2c),当工件长度大于4倍直径时,应在工件右端用尾架顶尖支撑(图3-2d)

图3-2 用三爪卡盘装夹工件的方法

a)顺爪b)顺爪c)反爪d)三爪卡盘与顶尖配合使用

用三爪卡盘安装工件,可按下列步骤进行:

(1) 工件在卡爪间放正,轻轻夹紧。

(2) 放下安全罩,开动机床,使主轴低速旋转,检查工件有无偏摆,若有偏摆应停车,用小锤轻敲校正,然后紧固工件。紧固后,必须取下板手,并放下安全罩。

(3) 移动车刀至车削行程的左端。用手旋转卡盘,检查刀架是否与卡盘或工件碰撞。
