三爪卡盘原理(图)

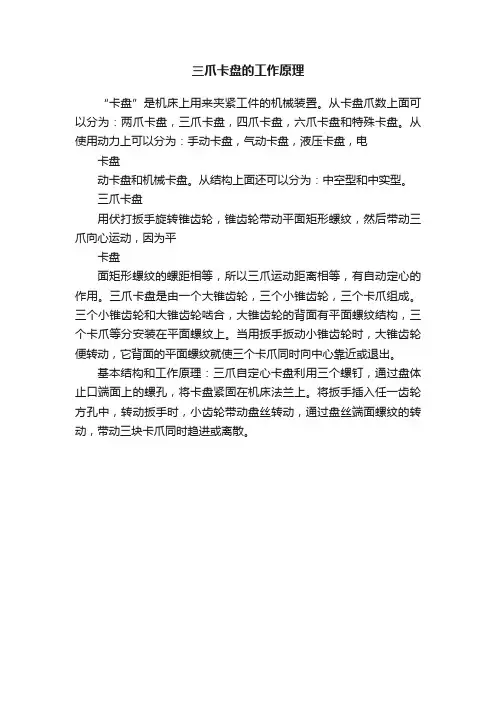

三爪卡盘的工作原理
“卡盘”是机床上用来夹紧工件的机械装置。

从卡盘爪数上面可以分为：两爪卡盘，三爪卡盘，四爪卡盘，六爪卡盘和特殊卡盘。

从使用动力上可以分为：手动卡盘，气动卡盘，液压卡盘，电卡盘
动卡盘和机械卡盘。

从结构上面还可以分为：中空型和中实型。

三爪卡盘
用伏打扳手旋转锥齿轮，锥齿轮带动平面矩形螺纹，然后带动三爪向心运动，因为平
卡盘
面矩形螺纹的螺距相等，所以三爪运动距离相等，有自动定心的作用。

三爪卡盘是由一个大锥齿轮，三个小锥齿轮，三个卡爪组成。

三个小锥齿轮和大锥齿轮啮合，大锥齿轮的背面有平面螺纹结构，三个卡爪等分安装在平面螺纹上。

当用扳手扳动小锥齿轮时，大锥齿轮便转动，它背面的平面螺纹就使三个卡爪同时向中心靠近或退出。

基本结构和工作原理：三爪自定心卡盘利用三个螺钉，通过盘体止口端面上的螺孔，将卡盘紧固在机床法兰上。

将扳手插入任一齿轮方孔中，转动扳手时，小齿轮带动盘丝转动，通过盘丝端面螺纹的转动，带动三块卡爪同时趋进或离散。

三爪卡盘的工作原理
三爪卡盘是一种常见的机械装置，它用于夹紧工件或工具，以便进行加工或操作。

三爪卡盘由三个对称的卡爪组成，每个卡爪都可以独立地移动并夹紧工件。

其工作原理如下：
1. 初始状态：三个卡爪保持相互分离，形成一个开放的中心空间。

2. 夹紧：通过旋转操作，使得三个卡爪同时向内收缩。

卡爪上的齿形结构与工件的相应孔或凸台相配合，使得卡爪可以牢固地夹住工件。

3. 固定：当卡爪达到所需的夹紧力度后，一个锁定装置将卡爪固定在合适的位置，以确保工件的稳定性。

4. 加工或操作：此时，工件可以进行加工或操作，因为它被牢牢地夹在三爪卡盘中间，不会滑动或失去平衡。

5. 松开：完成加工或操作后，锁定装置被释放，卡爪可以松开并恢复到初始状态。

工件也可以被取出或替换。

三爪卡盘的工作原理基于几何学原理和力学原理。

通过精确的设计和制造，它可以提供较大的夹紧力，同时保持较高的精度和重复性。

在工业领域，三爪卡盘广泛应用于车床、铣床、钻床等机械加工设备中，为工件提供稳定的夹紧和定位功能，实现高效的加工操作。

学情分析（1）本班学生在学习车工技能训练前已经完成半个学期的专业理论学习，包括机械基础、机械制图、车工工艺、金属材料等专业课程，掌握一定的机械结构原理理论基础。

（2）学生对车床的机械结构实物、机械装拆从来没有接触过，缺少动手能力，部份学生对机械装拆油污有一定的抵触心理。

（3）由于教具为三爪自定心卡盘，重量和体积较大，存在一定的安全隐患，课前必须注重学生的规范操作和安全意识教育。

教学过程设计教室布置图附件表附件1：三爪自定心卡盘结构和卡爪的拆装任务书附件2：小组评价表附件3：教师评价表《三爪自定心卡盘结构和卡爪的拆装》教学过程学习活动教师活动学生活动设计意图下达任务（20分钟）一、【组织教学】（4分钟）1.组织学生按之前分组就坐，准备好相关学习书箱笔记本，考勤并填写考勤记录表。

2.检查教学设备、工具等是否正常齐备。

3.检查学生穿着、防护等是否达到要求，并作严格要求。

按照座位就坐，准备好相关书籍、笔记本、检查衣着是否达要求。

调整情绪使学生能更快的进入学习状态。

二、【复习旧课】（5分钟）引导学生观看右图【提问】1.车床溜板箱正面大手轮轴上的刻度第转一格表示车床那个方向移动多大距离？2.车床尾座由那几部份组成？它们分别有什么作用？学生回答 :（略）【点评】：补充纠正学生的回答。

强调：床鞍纵向移动1mm。

由底座主体、手轮、尾座固定手柄、套筒锁紧手柄、套筒等组成，其中底座主体主要是与床身导轨联接，起到支撑与坚固作用；手轮作是是将旋转运动通过丝杆变为套筒的直线运动，从而顶住零件加工；尾座固定手柄是实现床向与尾座坚固作用；套筒锁紧手柄是实现套筒与尾座坚固作用。

观察、思考、积极回答问题。

以问题引入，复习巩固上节课知识，为进入本课堂学习做准备。

三、【情境分析】（5分钟）【提问】回忆之前我们学习过的钳工实习，在装夹零件是所使用的台虎钳工作原理及优缺点？学生回答 :（略）【讲解】台虎钳在装夹零件时的优点是操作方便快捷、夹紧力大，缺点是夹紧重复精度底低、夹紧圆柱类的零件不方便。

气动三爪卡盘原理图
气动三爪卡盘是一种常用的夹持工件的装置，它通过气动力学原理实现夹持工件的功能。

下面我们将详细介绍气动三爪卡盘的原理图及其工作原理。

首先，我们来看一下气动三爪卡盘的结构。

气动三爪卡盘由气缸、三爪夹具、连接杆、夹持螺母等部件组成。

气缸是气动三爪卡盘的动力源，通过气压控制气缸的伸缩来实现三爪夹具的夹合和松开。

三爪夹具是夹持工件的部件，它们通过连接杆和夹持螺母与气缸连接在一起，形成一个完整的夹持系统。

在气动三爪卡盘的工作过程中，气缸受到气压控制，当气压进入气缸时，气缸活塞会向外伸出，推动连接杆使三爪夹具夹紧工件。

当气压释放时，气缸活塞会收回，连接杆也随之收回，使三爪夹具松开工件。

通过这样的循环过程，气动三爪卡盘可以实现对工件的夹持和释放。

气动三爪卡盘的原理图如下图所示：
（在此插入气动三爪卡盘原理图）。

从原理图中可以清晰地看到气动三爪卡盘的结构和工作原理。

气缸通过气管连接气源，气源的气压控制气缸的伸缩，从而实现对三爪夹具的控制。

三爪夹具通过连接杆和夹持螺母与气缸连接在一起，形成一个完整的夹持系统。

气动三爪卡盘具有夹持力大、夹紧平稳、操作简便等优点，广泛应用于机械加工、装配生产线等领域。

它的原理图清晰地展现了其工作原理，为工程师们在设计和使用过程中提供了重要的参考依据。

总的来说，气动三爪卡盘的原理图清晰地展现了其结构和工作原理，通过对其结构和工作原理的理解，可以更好地应用和维护气动三爪卡盘，提高生产效率，确保工件夹持的质量和稳定性。

希望本文对大家有所帮助，谢谢阅读！。

三爪自定心卡盘的原理
三爪自定心卡盘是一种常用于机械加工中夹持工件的夹具。

其原理是通过三个对称分布的爪子夹持工件，通过自动对心机构实现夹具中心与工件中心的对准和夹持。

其工作原理如下：
1. 夹具结构：三爪自定心卡盘主要由底座、中心轴、爪子和自动对心机构组成。

底座固定在机床工作台上，中心轴与底座同心安装，爪子通过轴承与中心轴连接。

2. 自动对心机构：三爪自定心卡盘的爪子上安装有自动对心机构，一般采用球形/圆锥齿轮机构。

该机构可使爪子自动调整角度，从而实现对工件中心的夹持。

3. 夹持工件：工件放置在底座上，通过手动或自动操作，触发自动对心机构使其收缩或展开。

当爪子外摄力矩对准工件的对称中心时，爪子就会卡住工件。

4. 夹持力：三爪自定心卡盘通过螺旋机构调整爪子产生的夹持力。

螺旋机构可根据工件材料的不同及需要的夹持力大小调节，确保工件在加工过程中不发生滑动或移位等情况。

总结：三爪自定心卡盘利用自动对心机构实现爪子自动调整夹角，通过螺旋机构调整夹持力，完成对工件的夹持。

其优点是夹持力稳定，夹持精度高，适用于各种形状工件的加工。

车床三爪卡盘原理
车床三爪卡盘是一种常用的夹持装置，用于夹紧和固定工件以进行加工。

它由三个对称分布的卡爪组成，可以同时夹住工件。

三爪卡盘的原理主要包括以下几个方面：
1. 结构：三爪卡盘就像一个圆盘一样，中间有一个孔用于安装在车床主轴上。

圆盘的外周有安装三个卡爪的槽。

每个卡爪底部都有一个插销，通过插销和卡爪底座相连接，使得卡爪可以往复运动。

2. 夹紧和松开：在卡爪底部的插销上设置了一个压盘，卡爪和压盘通过一个螺纹连接。

当旋转螺纹时，压盘向上或向下运动，从而使得卡爪向内或向外运动。

卡爪内部的齿轮和丝杆与螺纹相连，通过旋转丝杆实现卡爪的开合。

3. 同步运动：为了确保三个卡爪同时开合，卡爪之间通过同步齿轮进行连接。

同步齿轮使得卡爪可以具有同步运动，保证工件夹持时的平衡和稳定。

4. 自重平衡机构：由于卡爪的质量分布不均匀，会导致卡爪在运动过程中产生不平衡。

为了平衡卡爪的自重，三爪卡盘通常配备自重平衡装置，通过调整自重平衡块的位置，实现卡爪的平衡和稳定。

总之，通过旋转丝杆和同步齿轮的配合，三爪卡盘可以实现卡夹工件和松开工件的功能。

它具有夹紧力大、夹持稳定和操作简便等特点，广泛应用于车床加工中。

1.概述三爪自定心卡盘，用于多种金属机床上，能自定中心夹紧或撑紧圆形、三角形、六边形等各种形状的外表面或内表面的工件，进行各种机械加工，夹紧力可调，定心精度高，能满足普通精度机床的要求。

三爪自定心卡盘标准是产品设计、制造、验收的重要依据，同时也为主机配套提供参考。

三爪自定心卡盘有两种连接型式：短圆柱及短圆锥。

前者通过过渡盘与机床主轴连接，以适应早些年我国机床主轴端部不统一状况。

随着主轴端部标准JB2521-79《法兰式车床主轴端部尺寸》及GB/T5900-97《机床法兰式主轴端部与花盘互换性尺寸》相继制订，按GB5900规定生产的短圆锥式卡盘不通过过渡盘直接与机床连接，使机床工具系统刚性大大提高。

从而提高了加工质量，目前短圆柱连接卡盘作为传统产品列入标准，以适应市场需要。

当对短圆柱卡盘进行几何精度检验时，尚需注意应使其过渡盘连接为无间隙配合，以免定位误差影响检验精度。

对部分几何精度检验方法的说明：(1)G1卡盘径向和端面跳动：将卡盘固定在检验主轴上，并保证定位基准无间隙配合，固定指示器，使其测头垂直地触及卡盘外径连续部位和靠近外径的端面上，旋转主轴检验。

(2)G2～G4夹持弧(撑紧弧)的径向跳动：三爪卡盘应用每一个锥齿轮分别夹紧检验棒(环)检验，取三个锥齿轮分别夹紧检验中的最大值。

目前，呼和浩特机床附件厂、上海机床附件二厂、烟台机床附件厂和天津机床附件厂等生产的K11型三爪自定心卡盘远销美国、瑞士、朝鲜、东南亚、伊朗和香港等国家和地区。

2.结构及规格(1)基本结构和工作原理：三爪自定心卡盘利用三个螺钉，通过盘体止口端面上的螺孔，将卡盘紧固在机床法兰上。

将扳手插入任一齿轮方孔中，转动扳手时，小齿轮带动盘丝转动，通过盘丝端面螺纹的转动，带动三块卡爪同时趋进或离散。

该产品采用内外两副卡爪，根据工件的形状和尺寸进行选用。

规格和主要参数：三爪自定心卡盘，按卡盘直径分类，有80～500mm 九种规格。

①基本参数：见表6―10―14及图6―10―2。

三爪卡盘组成及原理“卡盘”就是机床上用来夹紧工件得机械装置。

从卡盘爪数上面可以分为:两爪卡盘,三爪卡盘,四爪卡盘,六爪卡盘与特殊卡盘。

从使用动力上可以分为:手动卡盘,气动卡盘,液压卡盘,电卡盘动卡盘与机械卡盘。

从结构上面还可以分为:中空型与中实型。

卡盘分类利用均布在卡盘体上得活动卡爪得径向移动﹐把工件夹紧与定位得机床附件。

卡盘一般由卡盘体﹑活动卡爪与卡爪驱动机构 3部分组成。

卡盘体直径最小为65毫米﹐最大可达1500毫米﹐中央有通孔﹐以便通过工件或棒料﹔背部有圆柱形或短锥形结构﹐直接或通过法兰盘与机床主轴端部相联接。

卡盘通常安装在车床﹑外圆磨床与内圆磨床上使用﹐也可与各种分度装置配合﹐用于铣床与钻床上。

卡盘按驱动卡爪所用动力不同﹐分为手动卡盘与动力卡盘两种。

①手动卡盘﹕为通用附件﹐常用得有自动定心得三爪卡盘与每个卡爪可以单独移动得四爪卡盘。

三爪卡盘(图1 三爪卡盘)由小锥齿轮驱动大锥齿轮。

大锥齿轮得背面有阿基米德螺旋槽﹐与3个卡爪相啮合。

因此用扳手转动小锥齿轮﹐便能使3个卡爪同时沿径向移动﹐实现自动定心与夹紧﹐适于夹持圆形﹑正三角形或正六边形等得工件。

图1图2四爪卡盘(图2 )得每个卡爪底面有内螺纹与螺杆连接﹐用扳手转动各个螺杆便能分别地使相连得卡爪作径向移动﹐适于夹持四边形或不对称形状得工件。

图3②动力卡盘﹕属于自动定心卡盘﹐配以不同得动力装置(气缸﹑油缸或电机)﹐便可组成气动卡盘﹑液压卡盘或电动卡盘。

气缸或油缸装在机床主轴后端﹐用穿在主轴孔内得拉杆或拉管﹐推拉主轴前端卡盘体内得楔形套﹐由楔形套得轴向进退使3个卡爪同时径向移动﹐图3 楔套式动力卡盘为楔套式动力卡盘。

这种卡盘动作迅速﹐卡爪移动量小﹐适于在大批量生产中使用。

三爪卡盘得结构三爪卡盘就是由爪盘体、小锥齿轮、大锥齿轮(另一端就是平面螺纹)与三个卡爪组成。

如图3-1所示。

三个卡爪上有与平面螺纹相同螺牙与之配合,三个卡爪在爪盘体中得导槽中呈120°均布。

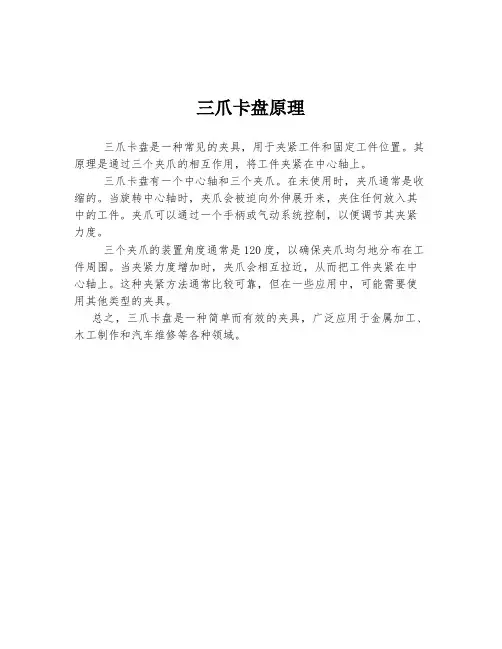

三爪卡盘原理
三爪卡盘是一种常见的夹具，用于夹紧工件和固定工件位置。

其原理是通过三个夹爪的相互作用，将工件夹紧在中心轴上。

三爪卡盘有一个中心轴和三个夹爪。

在未使用时，夹爪通常是收缩的。

当旋转中心轴时，夹爪会被迫向外伸展开来，夹住任何放入其中的工件。

夹爪可以通过一个手柄或气动系统控制，以便调节其夹紧力度。

三个夹爪的装置角度通常是120度，以确保夹爪均匀地分布在工件周围。

当夹紧力度增加时，夹爪会相互拉近，从而把工件夹紧在中心轴上。

这种夹紧方法通常比较可靠，但在一些应用中，可能需要使用其他类型的夹具。

总之，三爪卡盘是一种简单而有效的夹具，广泛应用于金属加工、木工制作和汽车维修等各种领域。
