实验6 矿体垂直纵投影图的编制

矿业权边界在资源储量估算垂直纵投影图上的确定
贾绍松;栾元滇;岳伟佳;杨元
【期刊名称】《山东国土资源》
【年(卷),期】2016(32)1
【摘要】利用垂直纵投影图进行资源储量估算时,当矿体走向与矿业权边界斜交时,矿业权边界在资源储量垂直纵投影图上投影的准确位置较难确定.该文介绍了利用不同中段平面图和利用计算公式确定矿业权边界在资源储量垂直纵投影图上的投影位置,对解决此类问题具有一定的参考价值.
【总页数】3页(P63-65)
【作者】贾绍松;栾元滇;岳伟佳;杨元
【作者单位】山东省地矿工程勘察院,山东济南250014;山东省地矿工程勘察院,山东济南250014;山东省地矿工程勘察院,山东济南250014;山东省地矿工程勘察院,山东济南250014
【正文语种】中文
【中图分类】TM3
【相关文献】
1.基于矿体垂直纵投影地质块段法的矿产资源储量估算 [J], 王建文;郑焜曦;秦海
2.资源储量估算垂直纵投影图上是否要画坐标线探讨 [J], 雷明选;惠伟光;夏元鹏;魏明非;段续省;赵国富
3.矿产资源储量估算边界线垂直纵投影角的计算方法、Excel程序编制及应用研究[J], 李光明;褚敬
4.资源储量估算过程中矿业权边界的确定 [J], 魏强
5.资源储量估算过程中矿业权边界的确定 [J], 魏强;
因版权原因，仅展示原文概要，查看原文内容请购买。

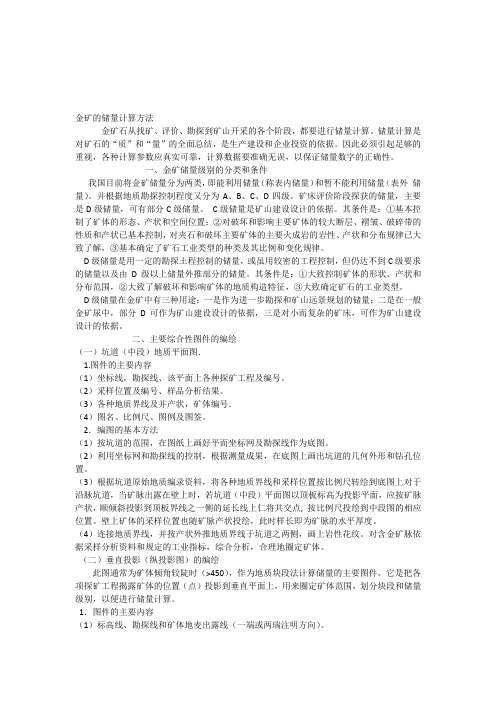

金矿的储量计算方法金矿石从找矿、评价、勘探到矿山开采的各个阶段，都要进行储量计算。

储量计算是对矿石的“质”和“量”的全面总结，是生产建设和企业投资的依据。

因此必须引起足够的重视，各种计算参数应真实可靠，计算数据要准确无误，以保证储量数字的正确性。

一、金矿储量级别的分类和条件我国目前将金矿储量分为两类，即能利用储量（称表内储量）和暂不能利用储量（表外储量）。

并根据地质勘探控制程度又分为A、B、C、D四级。

矿床评价阶段探获的储量，主要是D级储量，可有部分C级储量。

C级储量是矿山建设设计的依据。

其条件是：①基本控制了矿体的形态、产状和空间位置；②对破坏和影响主要矿体的较大断层、褶皱、破碎带的性质和产状已基本控制，对夹石和破坏主要矿体的主要火成岩的岩性、产状和分布规律已大致了解，③基本确定了矿石工业类型的种类及其比例和变化规律。

D级储量是用一定的勘探土程控制的储量，或虽用较密的工程控制，但仍达不到C级要求的储量以及由D级以上储量外推部分的储量。

其条件是：①大致控制矿体的形状、产状和分布范围，②大致了解破坏和影响矿体的地质构造特征，③大致确定矿石的工业类型。

D级储量在金矿中有三种用途：一是作为进一步勘探和矿山远景规划的储量；二是在一般金矿尿中，部分D可作为矿山建设设计的依据，三是对小而复杂的矿床，可作为矿山建设设计的依据。

二、主要综合性图件的编绘（一）坑道（中段）地质平面图．1.图件的主要内容（1）坐标线，勘探线、该平面上各种探矿工程及编号。

（2）采样位置及编号、样品分析结果。

（3）各种地质界线及并产状，矿体编号．（4）图名、比例尺、图例及图签。

2．编图的基本方法（1）按坑道的范围，在图纸上画好平而坐标网及勘探线作为底图。

（2）利用坐标网和勘探线的控制，根据测量成果，在底图上画出坑道的几何外形和钻孔位置。

（3）根据坑道原始地质编录资料，将各种地质界线和采样位置按比例尺转绘到底图上对于沿脉坑道，当矿脉出露在壁上时，若坑道（中段）平面图以顶板标高为投影平面，应按矿脉产状，顺倾斜投影到顶板界线之一侧的延长线上仁将共交点, 按比例尺投绘到中段图的相应位置。

矿体垂直纵投影图的编制1.直纵投影图的编制矿体投影图按其投影面不同而分为矿体垂直纵投影图与矿体水平投影图。

前者是当矿体总体的倾角大于450时，适于选择垂直投影面来编制矿体垂直纵投影图；后者是当矿体总体的倾角小于450时则选择水平投影面而编制矿体水平投影图。

上林铜矿床的矿体产状：倾向北东，倾角均大于450，故根据上述编制条件，应以垂直投影面进行投影编制矿体垂直纵投影图。

图的比例尺为1：1000（一般要求与矿床地形地质图及勘探线剖面图的比例尺相同）。

然后，即可在图纸上依次进行矿体垂直纵投影图的编制。

编制的程序与方法如下：1．矿体垂直投影面方位的确定矿体垂直投影面的方位，实际上就是这种投影面与地表面相交的交线方位（此交线称为投影线），也就是投影线在矿床地形地质图上的方位。

因此，制图开始就先在图纸上，确定矿体垂直投影面的方位，即投影线的方位。

确定投影线方位时，应尽可能使其与矿体平均走向一致。

投影线与矿体走向线的交角，一般要求不能大于150；如果矿体各段走向变化大于150时，则可分段采取不同方位的投影面分别进行投绘。

但是，这种分段不同方位的投影面确定方法，应特别注意展开后各部分的相互关系。

本实习因矿体走向变化不大，应按投影线平行矿体走向的方法，确定矿体垂直纵投影面的方位。

2、标高线的绘制标高线，是一组在图纸上以相同高程差所绘制的水平线。

它们是按10cm的间隔在图纸上画出来的标高线，其实际高程差图纸的比例尺不同而各异。

如果图纸的比例尺为1：500时，其高程差为50m；如果图纸的比例尺为1：1000时，其高程差则为100m。

在图纸上，标高线的位置要选择适当，不宜偏高或偏低，应使矿体垂直纵投影图的内容居于图幅中央。

本实习应绘制标高线之前，先根据实习附录及附图中提供的矿体延长与延深情况，估计垂直纵投影图的范围，依此确定标高线的条数与长度。

然后，在图纸上以10cm的间距（实际高程差为100m），绘出标高线，标注各标高程。

ARCGIS垂直纵投影图的制作及储量估算流程How to make vertical projection map and estimate reserve by ARCGIS——以沙沟S2为例（Take S2 IN YING Project For Example） 1数据整理（data preparation）1.1钻孔样品及样线数据（Drilling and Tunnel samples）新建一数据库，沙沟矿区命名为 shagou.mdb，在该数据库中包含以下6个基础表格；1.1.1钻孔表（collar）1.1.2测量表（survey）1.1.3分析表（assay）1.1.4矿脉特征（vein）1.1.5样品坐标（samples_coordinate）由Surpac中导出的样品坐标1.1.6各矿脉的投影参数（projection_parameter）1.2数据检查（Data check ）1.2.1在数据库中检查（Data check in the database）通过一些列查询操作检查数据的完整性；例如Collar表中的钻孔在Assay、Survey表中有无对应的数据。

1.2.2在Surpac中显示数据（Display the drillhole in Surpac）在Surpac中显示钻孔数据，可以检查数据的一致性，例如；采样位置超过了钻孔的最大深度或样品的起始位置互相重叠。

1.3投影变换及样品组合（projection transformation and sample combination ）1.3.1新建一个名为Arcgis_shagou.mdb的数据库（Create a new name Arcgis_shagou. MDB database）把shagou.mdb中的6个表全部链接过来。

1.3.2样品组合（sample combination ）创建一查询，命名为averagecompositesample，计算出组合样品的品位、长度及坐标。

矿体投影图一般用正投影方法，将矿体边界线及其它有关内容，投影到某一理想平面上而构成的一类综合图件，称为矿体投影图。

按投影面的空间位置，常采用矿体纵投影图和水平投影图两种基本图件。

较少采用将矿体边界线正投影到矿体平均倾斜平面上的投影方法编制的矿体倾斜平面投影图。

一般情况下，当矿床具有两个或多个矿体，为醒目起见常需按单个矿体分别编制矿体投影图。

其作用和用途是表示矿体的整体分布轮廓和侧状方向，可看出对矿体的研究与控制程度，表明不同类别储量及不同类型或不同品级矿石的大致分布范围；开发勘探阶段还常用来表示采掘进度，是矿体勘探与开采工程布置的总体性图件；并常是开采块段法、地质块段法储量计算的基本图件。

采用何种投影方式编制图件，主要取决于矿体产状的陡缓。

当矿体总体倾角较陡，大于45°时，一般常采用垂直投影面，作矿体纵投影图；当矿体倾角较缓小于45°，尤其是极缓倾斜、近于水平的矿体，则多作矿体水平投影图。

其比例尺视矿体规模和要求而定，一般为1∶500～1∶1000。

图上应表示的内容有（1）坐标网(水平投影图)或坐标线与标高水平线(垂直投影图)。

（2）勘探线。

探矿工程、样线及其编号[其中钻孔可表示出见矿深度或矿层底板标高或所截矿体(层)中点深度或标高]。

（3）矿体(层)厚度、平均品位、矿心采取率。

（4）火成岩体与围岩界限，破坏矿体(层)的主要构造线(带)。

（5）生产坑道(井)的位置及其采掘边界，废坑道(井)的位置和采空区(或可能的采空区)。

（6）储量计算边界线及与确定边界线有关的因素(如河流、铁路、大的厂房建筑区等)。

（7）不同矿石类型、品级与储量级别和矿体(层)氧化带、混合带、原生带的界线。

（8）矿段的界线及各块段的平均厚度、平均品位(包括主要元素与伴生元素)、面积(据储量计算方法而定)、体积、储量数字，以上内容可采用图示或列表。

（9）在水平投影图上一般要画出矿层底板等高线。

（10）储量计算成果汇总表。
