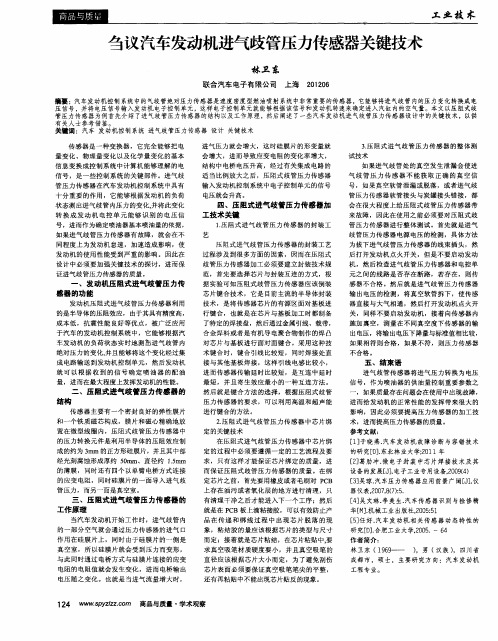

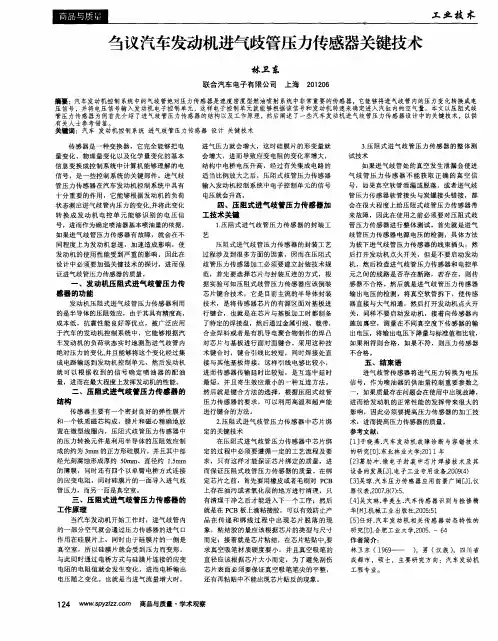

172AUTO TIMEAUTO AFTERMARKET | 汽车后市场1 引言进气压力传感器价格便宜,被很多汽车制造商所使用,应用这种传感器的燃油喷射系统被称为D 型电子燃油喷射,该系统一般不再安装空气流量传感器[1]。
迈腾B8进气歧管压力传感器与ECU 只有4根线相连，但是可能产生的故障点却很多，根据经验使用替换法某些时候可以快速判断故障点，但有时候并不能一次性解决问题，还需要重头再次测量和分析。
其次在平时教学过程中也要注意对学生故障诊断思路的培养，不能靠试解决问题。
2 进气歧管压力传感器在发动机中的作用进气歧管压力传感器简称为进气压力传感器，它的种类较多，就其信号产生原理可分为压阻式、电容式、膜盒传动的差动变压器式和表面弹性波式等，其中电容式和半导体压敏电阻式进气压力传感器在当今发动机电子控制系统中应用较为广泛。
压阻效应是单晶硅材料在受到应力作用后，其电阻率发生明显变化的现象，称为压阻效应。
利用硅的压阻效应和微电子技术制成的压阻式传感器，具有灵敏度高、动态响应好、精度高、易于微型化和集成化等特点，因此目前得到广泛应用。
电容式进气压力传感器是使氧化铝膜片和底板彼此靠近排列，形成电容，利用电容依膜片上下的压力差而改变的性质，获得与压力成正比的电容值信号。
膜盒传动的差动变压器式进气压力传感器主要由膜盒、铁芯、感应线圈和电子电路等组成。
膜盒是由薄金属片焊接而成，其内部被抽成真空，外部与进气歧管相通，膜盒外表压力变化将使其产生膨胀和收缩的变化。
置于变压器感应线圈内部的铁芯与膜盒联动。
进气岐管压力传感器(MAP)所在位置如图1。
它同时还会监测进气温度感知器，而且 MAP 和MAF(空气流量计)作用不一样，他们通过检测同一介质的不同度量状态来提供给PCM 更全面的参与数据。
同时也对S-VT(可变气门正时系统)、VAD(自动监测)、VIS(可变惯性进气系统)、VTCS(可变涡流进气系统)起到比较、控制作用。
论文题目：浅谈进气歧管压力传感器的故障摘要：如果进气歧管压力传感器有故障，会对发动机怠速，加速造成不同程度的影响，并且造成发动机的功率下降，使用性能受到严重的影响。
本人根据自己在维修一台装有康明斯发动机型号为ISLe的金龙客车过程中的实践体会，谈谈一些见解。
关键词：进气歧管压力传感器检测故障一问题的提出：我司接到客户的抱怨，客户反映自己新买的金龙客车使用不到18000公里，发动机就功率不足，怠速不稳，加速是迟缓，耗油量增大，并且有时会有黑烟冒出。
于是乎我同客户取得联系，经过了解情况后，由于该台客车已经行驶了18000公里（康明斯要求保养间隔为20000公里/3个月以先到为准），所以叫客户先进行一次全面的保养，然后使用看故障是否仍然存在。
过了一天之后，我司再次接到客户的抱怨，客户反映做完保养之后，故障仍是没有消除，于是乎叫客户将车开进服务站进行检查和维修。
二故障的检测和排除当时首先用我司专用的Insite服务软件，连接上发动机的电子控制模块ECM，检查是否存在现行故障代码或非现行故障码高频计次？检查发动机没有任何的现行故障代码和非现行故障代码，于是再进行基本的故障诊断及排除检查：（1）核实油箱中的油位（2）核实发动机上的CPL部件没有任何变化（3）核实燃油等级符合应用类型（4）核实发动机在推荐的海拔高度内运转（5）核实发动机的机油油位正确（6）核实发动机的附加功率没有发生变化（7）核实蓄电池电压充足，检查结果全部符合条件。
于是要进行深一步的检查，一般而言，造成发动机转速不稳，功率下降，加速迟缓主要与以下几种系统有关：一是燃油系统二空气处理系统三电子设备系统，针对以上三大系统逐项进行检测和排除。
1.燃油系统，（1）检查高压泵燃油供应中是否有空气，否。
（2）测量燃油齿轮泵压力，测出盘车时为40PSI，起动后为135PSI，符合技术规范。
（3）检查燃油进油阻力为3InHg，符合技术规范。
（4）进行单缸断油测试，将钥匙开关转到“ON”（接通）位置，让发动机在低怠速下运转，连接Insite服务软件，使用Insite 服务软件进行单缸断油测试以停用单个喷油器，之后逐缸进行断油，没有大量冒烟，正常。
8-1发动机管理课程MAPMAP歧管绝对压力(MAP)传感器歧管绝对压力(MAP)传感器为三线传感器，与进气歧管压力(真空)相接触(图8-1)。
MAP 传感器测量进气歧管中空气压力的变化。
PCM 自MAP 传感器获取信息，指示发动机负荷，以便计算燃油和点火正时要求。
歧管绝对压力与歧管真空度相反。
即歧管绝对压力高时，真空度低(如节气门全开时)。
当发动机停止运行时，歧管处于大气压力，MAP 传感器记录的是大气压。
气压读数用于发动机起动时供油的计算。
也用于发动机工作时燃油和点火正时的计算。
图8-1 MAP 传感器压变电阻MAP 传感器目前通用汽车公司生产的车型中使用压敏电阻型MAP 传感器。
该传感器包括硅片，尺寸为3平方毫米。
密封件与歧管相接。
硅片以上为真空密封，而硅片以下为歧管(大气)压力。
发动机工作时产生歧管真空，硅片以下的压力下降，产生硅片两端压力差的变化，从而引起变形，引起阻值的变化。
在操作中，来自进气歧管的不断变化的真空度施加于传感器壳体。
真空度的变化引起传感器阻值的相应变化。
从电气角度来看，当歧管压力低时，如处于怠速状态时，传感器的输出电压低，大约1V 。
当歧管压力高，如节气门全开时，传感器的输出电压高，大约4.4 - 5V 。
进气歧管 进气压力ECT 传感器MAP, ECT 传感器接地PCMPCMMAP 传感器 信号传感器电气插头歧管真空管8-2 发动机管理课程MAP图8-2 MAP 传感器线路图如图8-2所示，PCM 通过电路2704向歧管绝对压力传感器的C 脚提供5V 工作电压，传感器A 脚通过PCM 接地，其B 脚输出信号电压给PCM 。
图8-3MAP 传感器测量进气岐管压力的变化，此压力由发动机负荷和速度变化决定。
当怠速岐管的压力很低时（高真空状态），电压在近似0.5V 到1V 之间变化，在节气门大开时，电压在4V 到5V 之间。
（见图8-4）如果MAP 传感器失效，控制模块将用TPS 信号和其他传感器来控制燃油输送和火花塞正时，以替代失效的MAP 值。
高效车辆维修服务方案进气歧管绝对压力传感器故障的修复技巧高效车辆维修服务方案：进气歧管绝对压力传感器故障的修复技巧一、引言随着现代汽车技术的不断发展，车辆维修服务的需求也日益增加。
作为车辆维修技师，掌握各种故障的修复技巧是提供高效维修服务的关键。
本文将重点介绍进气歧管绝对压力传感器故障的修复技巧，帮助维修技师提升维修能力和效率。
二、什么是进气歧管绝对压力传感器进气歧管绝对压力传感器是汽车发动机系统中的重要组成部分，用于测量进气歧管内的绝对压力。
绝对压力传感器通过将进气歧管内的绝对压力转换为电信号，并将其发送给发动机控制单元（ECU），以便实现精确的燃油喷射控制和性能调整。
三、进气歧管绝对压力传感器故障的常见症状1. 发动机动力下降：当进气歧管绝对压力传感器故障时，ECU无法获得准确的进气压力数据，导致燃油喷射控制异常，进而使发动机动力下降。
2. 发动机加速不稳：进气歧管绝对压力传感器的故障还会导致发动机在加速过程中的燃油喷射不稳定，使得发动机加速不流畅，存在起伏感。
3. 发动机启动困难：在某些情况下，进气歧管绝对压力传感器故障可能导致发动机启动困难或无法启动。
四、进气歧管绝对压力传感器故障的修复技巧1. 检查传感器连线：首先，检查进气歧管绝对压力传感器的电线连接是否良好。
请确保传感器电线没有断裂、松动或腐蚀，避免信号传输不畅引起故障。
2. 清洁传感器元件：将进气歧管绝对压力传感器从发动机上取下，然后使用专用清洁剂或电子元件清洁剂将传感器元件进行彻底清洁。
清洁后，确保元件完全干燥后再安装到发动机上。
3. 更换故障传感器：如果清洁传感器后仍然存在故障，可能需要更换新的进气歧管绝对压力传感器。
在选择新传感器时，建议选择正品厂家生产的零部件，以确保性能和耐用性。
4. 重新校准传感器：在更换或修复进气歧管绝对压力传感器后，需要通过车辆上的诊断工具对传感器进行重新校准。
这将有助于确保传感器与发动机控制单元之间的准确通信。
进气歧管绝对压力传感器的信号连接电路如图3所示。
图1 进气歧管绝对压力传感器的结构及电路
图2 MAP传感器输出电压与进气歧管绝对压力的关系
图3 歧管绝对压力传感器电路图
1.2 端子名称歧管绝对压力传感器有3个端子，分别是1号端子为VC电源端
子，2号端子为气管压力信号端子(PIM)，3号端子为搭铁端子E2。
2 丰田5A发动机进气歧管绝对压力传感器输出特性分析及电路测量分析2.1 歧管绝对压力传感器的输出特性分析查阅各种类型的车型维修技术资料能够发现，绝大部分半导体压敏式电阻MAP传感器的输出信号与绝对压力成正比。
如图2所示，丰田1.6 L威乐轿车的MAP传感器输出电压与进气歧管绝对压(1)当打开点火开关，测得MAP传感器信号端（2号端子）的电压为3.68 V，即进气歧管绝对压力对应大气压力测出的输出电压。
(2)当发动机怠速运转时（运转速度在800 r/min左右），这时
歧管绝对压力传感器具有体积小、精度高、响应性好、成本低等优点，广泛应用在丰田、通用、克莱斯勒等多个公司生产的多款车型上，但是在使用过程中还是会有一定的故障率存在。
作为汽车维修从业者，应该从原理、结构、工作特性等方面全面了解传感器，结合故障现象、数据流等基础信息来对发动机故障来进行判断，才能在维修中更加精确、迅速地排除故障，获得更高的工作效率。
