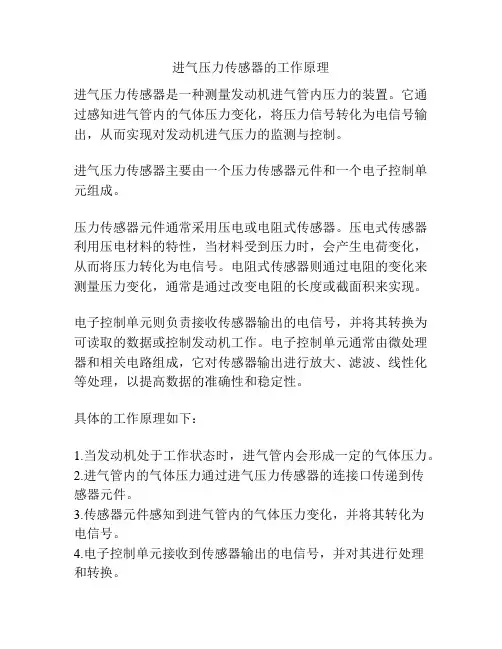

进气压力传感器的工作原理
进气压力传感器是一种测量发动机进气管内压力的装置。
它通过感知进气管内的气体压力变化,将压力信号转化为电信号输出,从而实现对发动机进气压力的监测与控制。
进气压力传感器主要由一个压力传感器元件和一个电子控制单元组成。
压力传感器元件通常采用压电或电阻式传感器。
压电式传感器利用压电材料的特性,当材料受到压力时,会产生电荷变化,从而将压力转化为电信号。
电阻式传感器则通过电阻的变化来测量压力变化,通常是通过改变电阻的长度或截面积来实现。
电子控制单元则负责接收传感器输出的电信号,并将其转换为可读取的数据或控制发动机工作。
电子控制单元通常由微处理器和相关电路组成,它对传感器输出进行放大、滤波、线性化等处理,以提高数据的准确性和稳定性。
具体的工作原理如下:
1.当发动机处于工作状态时,进气管内会形成一定的气体压力。
2.进气管内的气体压力通过进气压力传感器的连接口传递到传
感器元件。
3.传感器元件感知到进气管内的气体压力变化,并将其转化为
电信号。
4.电子控制单元接收到传感器输出的电信号,并对其进行处理
和转换。
5.处理后的信号可以用于监测发动机进气压力,从而实现对发动机工作状态的控制。
进气压力传感器的工作原理使得车辆的发动机控制系统能够根据进气压力的变化进行精确的调节,以提高燃烧效率和驾驶性能。
同时,它还可以监测发动机进气系统的异常情况,提醒驾驶员及时维修和保养。

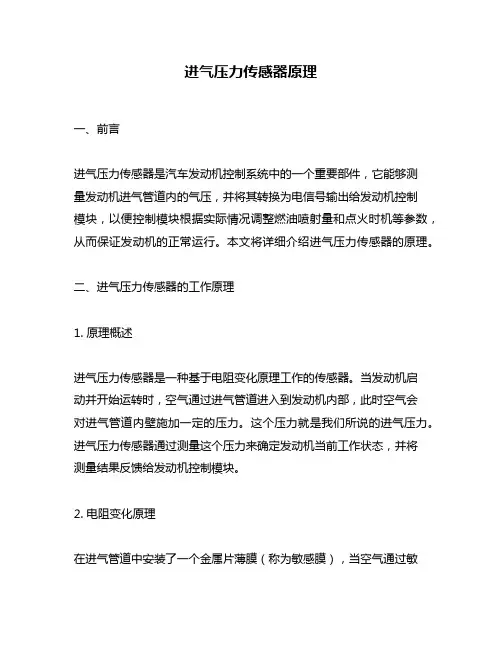

进气压力传感器原理一、前言进气压力传感器是汽车发动机控制系统中的一个重要部件,它能够测量发动机进气管道内的气压,并将其转换为电信号输出给发动机控制模块,以便控制模块根据实际情况调整燃油喷射量和点火时机等参数,从而保证发动机的正常运行。
本文将详细介绍进气压力传感器的原理。
二、进气压力传感器的工作原理1. 原理概述进气压力传感器是一种基于电阻变化原理工作的传感器。
当发动机启动并开始运转时,空气通过进气管道进入到发动机内部,此时空气会对进气管道内壁施加一定的压力。
这个压力就是我们所说的进气压力。
进气压力传感器通过测量这个压力来确定发动机当前工作状态,并将测量结果反馈给发动机控制模块。
2. 电阻变化原理在进气管道中安装了一个金属片薄膜(称为敏感膜),当空气通过敏感膜时,敏感膜会受到空气压力的作用而产生形变,导致其电阻发生变化。
这个电阻变化的大小与空气压力成正比。
进气压力传感器通过测量敏感膜上的电阻值来确定当前的进气压力。
3. 信号输出进气压力传感器将测量到的电阻值转换为与之对应的电信号,并将这个信号输出给发动机控制模块。
发动机控制模块根据接收到的信号来计算出当前的进气压力,并根据实际情况调整燃油喷射量和点火时机等参数,从而保证发动机的正常运行。
三、进气压力传感器的结构1. 敏感膜敏感膜是进气压力传感器中最为重要的部件之一,它主要由金属片材料制成。
在敏感膜上安装了一个绝缘层,以避免金属片之间出现短路现象。
当空气通过敏感膜时,敏感膜会受到空气压力的作用而产生形变,导致其电阻发生变化。
2. 外壳进气压力传感器的外壳通常由金属材料制成,以保证其具有足够的强度和耐腐蚀性能。
外壳内部有一个空气通道,空气通过这个通道进入到敏感膜中。
3. 电路板电路板是进气压力传感器中的另一个重要部件,它主要用于信号处理和转换。
当敏感膜上的电阻值发生变化时,电路板会将这个变化转换为与之对应的电信号,并将这个信号输出给发动机控制模块。
四、进气压力传感器的应用1. 燃油喷射系统进气压力传感器主要应用于燃油喷射系统中,它能够测量发动机进气管道内的气压,并将其转换为电信号输出给发动机控制模块。

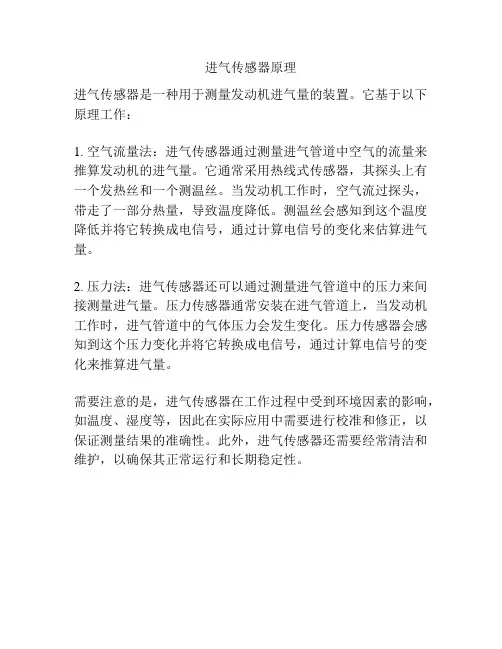

进气传感器原理
进气传感器是一种用于测量发动机进气量的装置。
它基于以下原理工作:
1. 空气流量法:进气传感器通过测量进气管道中空气的流量来推算发动机的进气量。
它通常采用热线式传感器,其探头上有一个发热丝和一个测温丝。
当发动机工作时,空气流过探头,带走了一部分热量,导致温度降低。
测温丝会感知到这个温度降低并将它转换成电信号,通过计算电信号的变化来估算进气量。
2. 压力法:进气传感器还可以通过测量进气管道中的压力来间接测量进气量。
压力传感器通常安装在进气管道上,当发动机工作时,进气管道中的气体压力会发生变化。
压力传感器会感知到这个压力变化并将它转换成电信号,通过计算电信号的变化来推算进气量。
需要注意的是,进气传感器在工作过程中受到环境因素的影响,如温度、湿度等,因此在实际应用中需要进行校准和修正,以保证测量结果的准确性。
此外,进气传感器还需要经常清洁和维护,以确保其正常运行和长期稳定性。

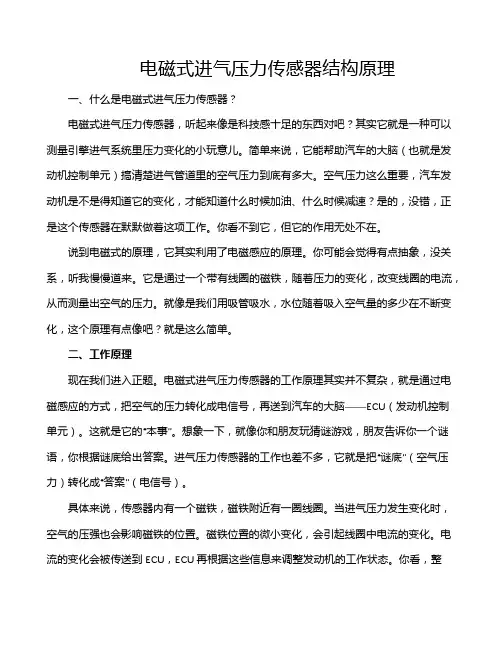

电磁式进气压力传感器结构原理一、什么是电磁式进气压力传感器?电磁式进气压力传感器,听起来像是科技感十足的东西对吧?其实它就是一种可以测量引擎进气系统里压力变化的小玩意儿。
简单来说,它能帮助汽车的大脑(也就是发动机控制单元)搞清楚进气管道里的空气压力到底有多大。
空气压力这么重要,汽车发动机是不是得知道它的变化,才能知道什么时候加油、什么时候减速?是的,没错,正是这个传感器在默默做着这项工作。
你看不到它,但它的作用无处不在。
说到电磁式的原理,它其实利用了电磁感应的原理。
你可能会觉得有点抽象,没关系,听我慢慢道来。
它是通过一个带有线圈的磁铁,随着压力的变化,改变线圈的电流,从而测量出空气的压力。
就像是我们用吸管吸水,水位随着吸入空气量的多少在不断变化,这个原理有点像吧?就是这么简单。
二、工作原理现在我们进入正题。
电磁式进气压力传感器的工作原理其实并不复杂,就是通过电磁感应的方式,把空气的压力转化成电信号,再送到汽车的大脑——ECU(发动机控制单元)。
这就是它的“本事”。
想象一下,就像你和朋友玩猜谜游戏,朋友告诉你一个谜语,你根据谜底给出答案。
进气压力传感器的工作也差不多,它就是把“谜底”(空气压力)转化成“答案”(电信号)。
具体来说,传感器内有一个磁铁,磁铁附近有一圈线圈。
当进气压力发生变化时,空气的压强也会影响磁铁的位置。
磁铁位置的微小变化,会引起线圈中电流的变化。
电流的变化会被传送到ECU,ECU再根据这些信息来调整发动机的工作状态。
你看,整件事就像一个完美的配合,传感器、ECU,最后得出发动机需要的操作。
就像一个老练的指挥家,控制着整个乐队。
三、为什么需要电磁式进气压力传感器?很多人可能会问,发动机为什么非得有这么个东西?这不就是多此一举吗?其实不是,没它,发动机的工作就不精准,没办法根据进气压力做出最佳的反应。
汽车在不同的驾驶环境下,进气的压力是不断变化的。
比如你在高速上跑,空气进得多,压力高;而你在市区里走走停停的,进气的压力就低了。
车用进气压力传感器的原理及应用车用进气压力传感器的原理及应用随着汽车工业的发展,各种先进技术不断涌现,例如:发动机进气控制系统。
其中,车用进气压力传感器是发动机进气系统中的重要元件之一,能够准确地测量发动机进气中的压力,为发动机故障诊断和精确调整提供参考。
本文将从原理和应用两个方面进行介绍,希望能对车辆运行相关的人员提供参考。
一、原理车用进气压力传感器是一种能够将压力信号转换成电信号的元件,其工作原理类似于变阻器。
一旦进气管内部的气体压力改变,压力传感器就能够感知到这种变化,并将其转化成电压信号输出。
具体来说,传感器中的压力传感器将进气管内部的高低压力转化成阻值,通过内部的微处理器进行计算,将获得的电压值输出到计算机中,使发动机能够进行精准的调整。
二、应用目前,车用进气压力传感器已广泛应用在汽车制造企业、汽车维修企业和汽车电子设备生产企业等多个领域。
其应用范围主要体现在以下方面:1. 故障检测和诊断:由于车用进气压力传感器能够准确测量发动机进气管内部的压力,因此在汽车故障检测和诊断方面有很大的作用。
例如,当车辆发生失火、熄火等情况时,可以通过排除进气管内部的压力波动问题来解决故障。
2. 燃油经济性的提高:车用进气压力传感器还可以调节油气比例,使油耗更加经济。
通过准确测量进气管内部的压力,可以将进气管内部的空气和燃料比例调节得更加合理,提高燃油经济性,减少汽车排放。
3. 发动机马力的提升:在发动机调整和优化上,车用进气压力传感器也可以发挥重要作用。
通过准确测量进气管内部的压力,可以将空气和燃料的比例调节得更为精准,从而提高发动机的马力。
总之,车用进气压力传感器在现代汽车制造中有着广泛的应用,不仅可以帮助检测和排除故障,而且还能够提高燃油经济性和发动机马力,对于汽车的发展具有积极的推动作用。
希望本文的介绍能够对相关从业人员提供参考,促进汽车行业的不断创新和进步。
除了上述的应用,车用进气压力传感器还能够应用于冷却系统的调控,以及发动机的保养和维护,能够有效的延长发动机的使用寿命。
