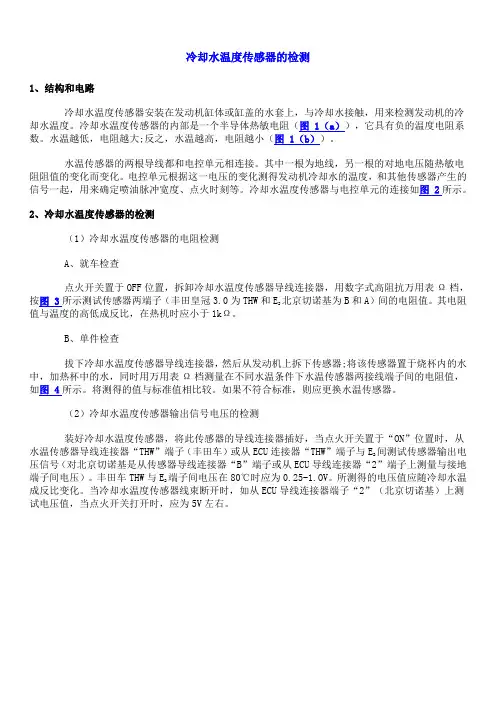

冷却水温度传感器的检测1、结构和电路冷却水温度传感器安装在发动机缸体或缸盖的水套上，与冷却水接触，用来检测发动机的冷却水温度。

冷却水温度传感器的内部是一个半导体热敏电阻（图 1（a）），它具有负的温度电阻系数。

水温越低，电阻越大;反之，水温越高，电阻越小（图 1（b））。

水温传感器的两根导线都和电控单元相连接。

其中一根为地线，另一根的对地电压随热敏电阻阻值的变化而变化。

电控单元根据这一电压的变化测得发动机冷却水的温度，和其他传感器产生的信号一起，用来确定喷油脉冲宽度、点火时刻等。

冷却水温度传感器与电控单元的连接如图 2所示。

2、冷却水温度传感器的检测（1）冷却水温度传感器的电阻检测A、就车检查点火开关置于OFF位置，拆卸冷却水温度传感器导线连接器，用数字式高阻抗万用表Ω档，按图 3所示测试传感器两端子（丰田皇冠3.0为THW和E北京切诺基为B和A）间的电阻值。

其电阻2值与温度的高低成反比，在热机时应小于1kΩ。

B、单件检查拔下冷却水温度传感器导线连接器，然后从发动机上拆下传感器;将该传感器置于烧杯内的水中，加热杯中的水，同时用万用表Ω档测量在不同水温条件下水温传感器两接线端子间的电阻值，如图 4所示。

将测得的值与标准值相比较。

如果不符合标准，则应更换水温传感器。

（2）冷却水温度传感器输出信号电压的检测装好冷却水温度传感器，将此传感器的导线连接器插好，当点火开关置于“ON”位置时，从间测试传感器输出电水温传感器导线连接器“THW”端子（丰田车）或从ECU连接器“THW”端子与E2压信号（对北京切诺基是从传感器导线连接器“B”端子或从ECU导线连接器“2”端子上测量与接地端子间电压）。

丰田车THW与E端子间电压在80℃时应为0.25-1.OV。

所测得的电压值应随冷却水温2成反比变化。

当冷却水温度传感器线束断开时，如从ECU导线连接器端子“2”（北京切诺基）上测试电压值，当点火开关打开时，应为5V左右。

高效车辆维修服务方案进气歧管绝对压力传感器故障的修复技巧

高效车辆维修服务方案进气歧管绝对压力传感器故障的修复技巧高效车辆维修服务方案：进气歧管绝对压力传感器故障的修复技巧一、引言随着现代汽车技术的不断发展，车辆维修服务的需求也日益增加。

作为车辆维修技师，掌握各种故障的修复技巧是提供高效维修服务的关键。

本文将重点介绍进气歧管绝对压力传感器故障的修复技巧，帮助维修技师提升维修能力和效率。

二、什么是进气歧管绝对压力传感器进气歧管绝对压力传感器是汽车发动机系统中的重要组成部分，用于测量进气歧管内的绝对压力。

绝对压力传感器通过将进气歧管内的绝对压力转换为电信号，并将其发送给发动机控制单元（ECU），以便实现精确的燃油喷射控制和性能调整。

三、进气歧管绝对压力传感器故障的常见症状1. 发动机动力下降：当进气歧管绝对压力传感器故障时，ECU无法获得准确的进气压力数据，导致燃油喷射控制异常，进而使发动机动力下降。

2. 发动机加速不稳：进气歧管绝对压力传感器的故障还会导致发动机在加速过程中的燃油喷射不稳定，使得发动机加速不流畅，存在起伏感。

3. 发动机启动困难：在某些情况下，进气歧管绝对压力传感器故障可能导致发动机启动困难或无法启动。

四、进气歧管绝对压力传感器故障的修复技巧1. 检查传感器连线：首先，检查进气歧管绝对压力传感器的电线连接是否良好。

请确保传感器电线没有断裂、松动或腐蚀，避免信号传输不畅引起故障。

2. 清洁传感器元件：将进气歧管绝对压力传感器从发动机上取下，然后使用专用清洁剂或电子元件清洁剂将传感器元件进行彻底清洁。

清洁后，确保元件完全干燥后再安装到发动机上。

3. 更换故障传感器：如果清洁传感器后仍然存在故障，可能需要更换新的进气歧管绝对压力传感器。

在选择新传感器时，建议选择正品厂家生产的零部件，以确保性能和耐用性。

4. 重新校准传感器：在更换或修复进气歧管绝对压力传感器后，需要通过车辆上的诊断工具对传感器进行重新校准。

这将有助于确保传感器与发动机控制单元之间的准确通信。

丰田5A发动机进气歧管绝对压力传感器原理及故障分析

进气歧管绝对压力传感器的信号连接电路如图3所示。

图1 进气歧管绝对压力传感器的结构及电路
图2 MAP传感器输出电压与进气歧管绝对压力的关系
图3 歧管绝对压力传感器电路图
1.2 端子名称歧管绝对压力传感器有3个端子，分别是1号端子为VC电源端
子，2号端子为气管压力信号端子(PIM)，3号端子为搭铁端子E2。

2 丰田5A发动机进气歧管绝对压力传感器输出特性分析及电路测量分析2.1 歧管绝对压力传感器的输出特性分析查阅各种类型的车型维修技术资料能够发现，绝大部分半导体压敏式电阻MAP传感器的输出信号与绝对压力成正比。

如图2所示，丰田1.6 L威乐轿车的MAP传感器输出电压与进气歧管绝对压(1)当打开点火开关，测得MAP传感器信号端（2号端子）的电压为3.68 V，即进气歧管绝对压力对应大气压力测出的输出电压。

(2)当发动机怠速运转时（运转速度在800 r/min左右），这时
歧管绝对压力传感器具有体积小、精度高、响应性好、成本低等优点，广泛应用在丰田、通用、克莱斯勒等多个公司生产的多款车型上，但是在使用过程中还是会有一定的故障率存在。

作为汽车维修从业者，应该从原理、结构、工作特性等方面全面了解传感器，结合故障现象、数据流等基础信息来对发动机故障来进行判断，才能在维修中更加精确、迅速地排除故障，获得更高的工作效率。

进气压力传感器(最全版)PTT文档

2 进气压力传感器的输出特性发动机工作时，随着节气门开度的变化，进气歧管内的真空度、绝对压力以及输出信号特性曲线均在变化。但是它们之间变化的关系是怎样的？输出特性曲线是正的还是负的？ D型喷射系统中检测的是节气门后方的进气歧管内的绝对压力。节气门的后方既反映了真空度又反映了绝对压力，因而有人认为真空度与绝对压力是一个概念，其实这种理解是片面的。在大气压力不变的条件下（标准大气压力为），歧管内的真空度越高，反映歧管内的绝对压力越低，真空度等于大气压力减去歧管内绝对压力的差值。而歧管内的绝对压力越高，说明歧管内的真空度越低，歧管内绝对压力等于歧管外的大气压力减去真空度的差值。即大气压力等于真空度和绝对压力之和。理解了大气压力、真空度、绝对压力的关系后，进气压力传感器的输出特性就明确了。发动机工作中，节气门开度越小，进气歧管的真空度越大，歧管内的绝对压力就越小，输出信号电压也越小。节气门开度越大，进气歧管的真空度越小，歧管内的绝对压力就越大，输出信号电压也越大。输出信号电压与歧管内真空度的大小成反比（负特性），与歧管内绝对压力的大小成正比（正特性）。
成怠速过高。 D型喷射系统中检测的是节气门后方的进气歧管内的绝对压力。
喷射系统中。 2 进气压力传感器的输出特性
节气门开度越大，进气歧管的真空度越小，歧管内的绝对压力就越大，输出信号电压也越大。由此可以看出，L型与D型喷射系统的真空漏气故障，主要表现在发动机怠速工况下的不同。输出信号电压与歧管内真空度的大小成反比（负特性），与歧管内绝对压力的大小成正比（正特性）。理解了大气压力、真空度、绝对压力的关系后，进气压力传感器的输出特性就明确了。 2 进气压力传感器的输出特性 3 型喷射系统故障的特殊性例如：节气门后方漏气，对于L型喷射系统来说，外漏的气体没有经过进气流量传感器的计量，所以ECU不会令喷油量增加，以致使混合气变稀，发动机动力不足、怠速不稳甚至熄火。

发动机上常见的十几种传感器的检测方法

发动机上常见的十几种传感器的检测方法
进气歧管压力传感器，是D型（速度密度型）燃油喷射系统中非常重要的传感器，其作用是将进气歧管内的压力变化转换成电压信号。控制电脑（ECU）依据该信号和发动机转速（由装在分电器内的发动机转速传感器提供的信号）来确定进入汽缸内的空气量。1、安装部位与接线端子由于歧管压力传感器内部有放大电路，故需要电源线、地线和信号输出线共三根导线，它们相应地在接线端子上有三个接线端，分别为电源端子（Vcc）、接地端子（E）和信号输出端子（PIM），三个端子通过导线连接器及导线与控制电脑ECU相连。为了减少进气歧管压力传感器内部电子元器件的振动，它通常安装在车辆振动相对较小的位置上，并处于进气总管的上方，以防来自进气歧管的窜气侵入压力传感器。另外进气歧管压力传感器从下边接受进气管压力也可防止信号传感部分不受污染，因此，通过橡胶管从进气歧管靠近节气门处所采集的进气管气体，是从歧管压力传感器下端接入的。2、单体检测（1）外观检视检视时，只需从进气歧管靠近节气门端找到橡胶软管，便可在汽车上找到歧管压力传感器。首先，在关闭点火锁的状态下，检查进气歧管压力传感器导线连接器的连接是否良好、橡胶软管是否脱落。然后启动发动机，查看橡胶软管有无密封不严和漏气现象。（2）仪表测试 A、接通点火开关（ON位），用万用表的直流电压挡（DCV-20）测试接线端子Vcc与E2之间的电压值，该电压值即为ECU加在歧管压力传感器上的电源电压值，其正常值应为：4.5～5.5V之间，若该值不正确，则应检查蓄电池电压或导线间的连接情况，有时问题也可能出在控制电脑ECU上。 B、接通点火开关（ON位），并从进气歧管压力传感器上拔下真空橡胶软管，使进气歧管压力传感器的进气口与大气相通，此时测试接线端子输出电压信号（PIM与地线E2之间的电压值），其正常值为：3.3～3.9V之间，若输出电压过高或过低，均说明进气歧管压力传感器有故障，应予更换。 C、接通点火开关（ON位），拆下进气歧管压力传感器上的真空橡胶软管，用手持真空泵向歧管压力传感器进气口处施以不同的负压（真空度），边施压边测试接线端子输电压信号PIM与地线E2之间电压值。该电压值应随所施加负压的增长呈线性增长，否则，说明传感器内的信号检测电路有故障，应予以更换。例如皇冠3.0型轿车2JZ-GE发动机有关正常数据如下表所示：负压值（kPa）13.326.74053.5 66.7电压值（V）0.3～0.5 0.7～0.9 1.1～1.3 1.5～1.7 1.9～2.1 空气流量传感器空气流量传感器，是L型（质量流量型）电子燃油喷射发动机中最主要的传感器之一。它测试进入汽缸的空气流量是用来确定发动机基本喷油持续时间和基本点火提前角的重要参数。因此，空气流量传感器单体的故障检测与分析，对电喷发动机是至关重要的。目前，空气流量传感器的种类较多，但就其测量原理的不同，大致分为三种：叶板式、涡流式和热线式空气流量传感器。由于三种传感器的结构差异，其单体故障检测各异，现分别加以分析。1、叶板式空气流量传感器（1）安装部位及接线端子叶板式空气流量传感器安装在空气滤清器和节气门体之间，以便准确测量吸入发动机的空气量。在发动机控制中，为了精确得出发动机所需要的空气质量流量，需要考虑空气的密度，而空气的密度是随空气的温度、压力而变化的。为了防止因空气温度变化而引起进气质量的检测偏差，在空气流量计中装有进气温度传感器。因此叶板式空气流量传感器的接线端子上有空气温度信号（THA）输出（有关进气温度传感器的情况将另外加以分析）。为了保证电喷发动机的电动燃油泵只在发动机运转时工作，防止误操作，因此在叶板式空气流量传感器内，装有电动燃油泵控制开关，只是在发动机转动时，有空气流入空气流量传感器后，油泵开关才闭合，从而启动燃油泵工作。当发动机停止转动，即使点火开关打开（ON位置），空气流量传感器叶板不转动，油泵也不工作。因此，在叶板式空气流量传感器接线端子上有电动燃油泵控制信号（FC、E1）输出。叶板式空气流量传感器共有7个接线端子，通过导线连接器，用导线与控制电脑相连，它们分别为：用于燃油泵控制的FC和E1端子；用于输出空气温度信号的THA端子；用于向传感器输入电源电压和接地的VC和E2端子；以及向电脑ECU输出进气量信号的VB和VS端子（采用双信号输出，在ECU中以VB/VS的电压比形式分析进气量，可以消除因电源电压VC的波动而使测量出的进气信号失准的现象）。（2）传感器单体检测 ①外观检测首先检查导线与接线器接触是否良好（插接传感器时，要关闭点火开关），再检查空气流量传感器外壳有无破裂、与进气管连接处有无漏气的现象（在发动机行驶时，可用纸片贴近空气流量传感器，看有无吸力，若有，则漏气，应加以密封紧固，对裂纹可粘修或更换）。发动机停转后，关闭点火开关（OFF位置），用手拨动叶板看其摆动是否平顺，有无卡滞现象，若有应更换。 ②电压检测接通点火开关，但不要起动发动机，然后在控制电脑ECU的相应端子上测量叶板式空气流量传感器输入输出电压值（以判断其性能特征如何），应符合下表规定：端子条件标准电压(V)VC-E2测量板在任何开度4～6VS-E2测量板全关3.7～4.3测量板全开 0.2～0.5 ③电阻检测关闭点火开关（OFF位置），拔下叶板式空气流量传感器上的导线连接器，测量对应端子的电阻值，若阻值不符，应更换空气流量传感器，因车型不同，各端子间的电阻值略有差异，现仅以丰田CROWN2.85M-E发动机为例，列表如下供参考：测量端子叶板位置标准电阻（kΩ）E2-VS关闭0.02～0.10 从全开到全闭0.02～1.0E1-FC完全关闭∞任何开度0E2-VC------0.10～0.30E2-VB------0.20～0.40E2-FC------ ∞2、涡流式空气流量传感器（1）安装部位与连接端子涡流式空气流量传感器通常与空气滤清器外壳安装成一体，并与进气总管上的节气门体相连接。为了便于对进气温度进行适时检测，涡流式空气流量传感器内装有进气温度传感器。控制电脑ECU根据进气温度信号（THA），对随气温变化的空气密度进行修正。因此，涡流式流量传感器接线端子上有进气温度信号端子（THA）和进气温度传感器接地端子（E1）。为保证涡流式空气流量传感器内电路正常工作，通过控制电脑ECU给传感器输入工作电压，其信号端子为VC，传感器接地端子为E2。涡流式空气流量传感器输出信号端子上常以“KS”符号来表示。（2）单体检测现仅以丰田凌志LS400型轿车所装配的IUE－EF发动机上的反光镜式涡流空气流量传感器为例，进行传感器单体检测分析。首先接通点火开关（ON位置），但不启动发动机。此时测量ECU向传感器供电电压，即导线连接器端子VC与E2接地端子间的电压，正常值为：4.5～5.5V。当确定上述电压正常后，便可测量涡流空气流量传感器输出信号端子KS与接地端子E2之间的电压值。测量时，分为两个步骤，第一步是在打开点火开关，发动机不启动时，KS与E2电压值为：4.5～5.5V。第二步，启动发动机，在怠速状态下（1000rad/min），KS与E2端子之间的电压为脉冲电压，电压值在0.2～0.4V之间为合适。3、热线式空气流量传感器（1）安装部位与接线端子热线式空气流量传感器安装在发动机的空气滤清器与进气总管之间，其后端为节气门体。由于热线安装在进气管路中，在使用一段时间后，热线表面会受空气中灰尘的沾污，从而引起空气流量传感器输出信号的偏差，使其测量精度降低。为克服此问题，在集成电路中设置了一个传感器热线自清洁电路，使得每次关闭发动机时，控制电脑ECU便控制着电路给热线输送一极限电压值，使热线迅速加热到1000℃左右以清除其上的脏物，从而达到自清洁作用，因此，在热线式空气流量传感器导线连接器端子中，有一个由ECU输入自清洁信号的端子。由于热线式空气流量传感器的热线所需电流较大，其电源的供给是不通过控制电脑ECU的，而是直接取自于蓄电池（当然要通过有关继电器），因此，接线端子中有蓄电池供电端子，同时也相应地增设了不通过控制电脑内部的搭铁端子，用它作为热线加热电路的搭铁端子。热线式空气流量传感器通过两个接线端子，分别给控制电脑ECU输送热线电流变化的电压信号和冷线电阻变化的电压信号（该信号相当于进气温度传感器THA信号）。热线式空气流量传感器除上述搭铁端子外，还另有一个搭铁端子是通过控制电脑ECU内部来搭铁的，它是传感器内部集成电路的搭铁端子。（2）单体检测热线式空气流量传感器的检测数据，因车型不同略有差异，但是检测方法基本相同。 ①热线自清洁功能的检查该车自清洁功能信号端子用“F”表示，在不拔下导线连接器的情况下，拆下空气滤清器和空气流量传感器的防尘网。启动发动机，并加速到2500rad/min以上，之后关闭点火开关（OFF位），此时从拆下防尘网的进气通道处观察热线能否自动烧红（关闭点火开关5s后，热线能加热到1000℃），并持续大约1s。如无此现象，说明空气流量传感器热线自清洁功能有故障，若“F”端子接线良好，则需更换空气流量计。 ②输出信号特性检查在关闭点火开关（OFF位）的前提下，拔下空气流量传感器的导线连接器，并拆下空气流量传感器总成，进行单体测量。测量输出信号之前，需在传感器蓄电池电压输入端子“E”与搭铁端子“D”之间加蓄电池电压（蓄电池正极接E，负极接D），然后按下述步骤测量传感器输出电压值。 1．测静态输出信号值。用电压表测热线电压输出信号端子“B”与搭铁端子“D”之间电压值，正常值为1.6±0.5V，如电压不符，则应更换空气流量传感器。 2．用嘴或电吹风将热空气吹入空气流量计内，同时测量“B”端子与“D”端子间电压值，应有所上升，吹气时测量的电压值应保持在2.0～4.0V之间，否则应更换之。 3．用电吹风和电扇分别向空气流量传感器吹热风和冷风，并测量冷丝信号端子“A”与“D”之间电压值，应有波动变化为合适，否则应更换空气流量传感器。

进气管绝对压力传感器(共12张PPT)

第三页，共12页。
第四页，共12页。
压敏电阻式绝对压力传感器的电路与检测
参见宇龙软件：
当电阻改变时，电桥平衡被打破，Uo有差值，真空度越大，Uo越大。
第五页，共12页。
压阻式MAP传感器信号特征
第六页，共12页。
压阻式MAP传感器电路
第七页，共12页。
压阻式MAP传感器检测方法
第八页，共12页。
进气管绝对压力传感器
第一页，共12页。
进气歧管绝对压力传感器（MAPS）
分类：
按检测原理可分为压敏电阻式、电容式、膜盒式、表面弹性波式等。
结构：
压敏电阻式绝对压力传感器
第二页，共12页。
压敏电阻式绝对压力传感器工作原理
压阻效应：对半导体材料在轴向施加一定载荷产生应力时，它
的电阻率发生变化的现象叫压阻效应。
第பைடு நூலகம்一页，共12页。
检查进气温度传感器的信号电压， 20℃时信号电压为 2.5～3.4V；60℃时为0.2～1.0V。
第十二页，共12页。
压阻式MAP传感器检测方法
按检测原理可分为压敏电阻式、电容式、膜盒式、表面弹性波式等。由于真空室的压力是固定的，进气管绝对压力变化时，硅片的变形量不同；压敏电阻式绝对压力传感器按检测原理可分为压敏电阻式、电容式、膜盒式、表面弹性波式等。压阻效应：对半导体材料在轴向施加一定载荷产生应力时，它的电阻率发生变化的现象叫压阻效应。进气歧管绝对压力传感器（MAPS）压敏电阻式绝对压力传感器工作原理：发动机工作时，进气管内的空气压力作用于弹性膜片上，使弹性膜片产生位移，电容量的变化量与弹性膜片的位移成正比，电容量的变化量再经过测量电路转换成电压信号输送给Ecu，测量电路可以是电容电桥电路或谐振电路等。压敏电阻式绝对压力传感器压阻式MAP传感器检测方法硅片的一侧是真空室(绝对压力为零)，而另一侧承受进气管内的压力，在此压力作用下使硅片产生变形；硅片是一个压力转换元件(压敏电阻)．其电阻值随其变形量而变化，导致硅片所处的电桥电路输出电压发生变化，电桥电路输出的电压(很小)经IC 放大电路放大后输送给ECU。工作原理：发动机工作时，进气管内的空气压力作用于弹性膜片上，使弹性膜片产生位移，电容量的变化量与弹性膜片的位移成正比，电容量的变化量再经过测量电路转换成电压信号输送给Ecu，测量电路可以是电容电桥电路或谐振电路等。压阻式MAP传感器检测方法压阻效应：对半导体材料在轴向施加一定载荷产生应力时，它的电阻率发生变化的现象叫压阻效应。压敏电阻式绝对压力传感器的电路与检测压阻式MAP传感器检测方法进气歧管绝对压力传感器（MAPS）压阻式MAP传感器检测方法硅片的一侧是真空室(绝对压力为零)，而另一侧承受进气管内的压力，在此压力作用下使硅片产生变形；

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

进气歧管绝对压力传感器的检测
进气歧管绝对压力传感器用于D型汽油喷射系统。

它在汽油喷射系统中所起的作用和空气流量传感器相似。

进气歧管绝对压力传感器根据发动机的负荷状态测出进气歧管内绝对压力（真空度）的变化，并转换成电压信号，与转速信号一起输送到电控单元（ECU），作为确定喷油器基本喷油量的依据。

在当今发动机电子控制系统中，应用较为广泛的有半导体压敏电阻式、真空膜盒传动式两种。

一、半导体压敏电阻式进气歧管绝对压力传感器的检测
1、结构原理
半导体压敏电阻式进气歧管绝对压力传感器（图1）由压力转换元件（硅膜片）和把转换元件输出信号进行放大的混合集成电路组成。

压力转换元件是利用半导体的压阻效应制成的硅膜片。

硅膜片的一侧是真空室，另一侧导入进气歧管压力，所以进歧管内绝对压力越高，硅膜片的变形越大，其变形量与压力成正比。

附着在薄膜上的应变电阻的阻值则产生与其变形量成正比的变化。

利用这种原理，可把进气歧管内压力的变化变换成电信号。

2、半导体压敏电阻式进气歧管压力传感器的检测
（1）皇冠3.0轿车2JZ-GE发动机用半导体压敏电阻式进气歧管绝对压力传感器的检测。

皇冠3.O轿车2JZ-GE发动机用半导体压敏电阻式进气歧管绝对压力传感器与ECU的连接电路如图2所示。

A、传感器电源电压的检测
点火开关置于“OFF”位置，拔下进气歧管绝对压力传感器的导线连接器，然后将点火开关置于“ON”位置（不起动发动机），用万用表电压档测量导线连接器中电源端VCC和接地端E2之间的电压如图3，其电压值应为4.5-5.5V。

如有异常，应检查进气歧管绝对压力传感器与ECU之间的线路是否导通。

若断路，应更换或修理线束。

B、传感器输出电压的检测将点火开关置于“ON”位置（不起动发动机），拆下连接进
气歧管绝对压力传感器与进气歧管的真空软管（图4）。

在ECU导线连接器侧用万用表电压档测量进气歧管绝对压力传感器PIM-E2端子间在大气压力状态下的输出电压（图5），并记下这一电压值；然后用真空泵向进气歧管绝对压力传感器内施加真空，从13.3kPa （100mmHg）起，每次递增13.3kPa（100mmHg），一直增加到66.7kpa（500mmHg）为止，然后测量在不同真空度下进气歧管压力传感器（PIM-E2端子间）的输出电压。

该电压应能随真空度的增大而不断下降。

将不同真空度下的输出电压下降量与标准值相比较，如不符，应更换进气歧管压力传感器。

皇冠3.0轿车2JZ-GE发动机和丰田HIACE小客车2RZ-E发动机进气歧管压力传感器的标准输出电压值如所示。

（2）北京切诺基轿车用半导体压敏电阻式进气歧管绝对压力传感器的检测
北京切诺基轿车用半导体压敏电阻式进气歧管绝对压力传感器与ECU的连接如图6所示。

传感器与ECU有三根导线相连：ECU向传感器供电的电源线（输入传感器的电压为4.8-5.1V），传感器的信号输出线和传感器的接地线。

在发动机怠速运转时，进气歧管的真空度高（绝对压力低），传感器的电阻值大，如图7所示，传感器输出1.5-2.1V的低电压信号；当节气门全开时，歧管真空度低（绝对压力高），传感器电阻小，传感器输出3.9-4.8V 的高电压信号。

A、传感器电源电压的检测
用万用表电压档测试ECU线束端子6的电压值。

当点火开关接通（ON）时，该电压应为5V±0.5V；再用万用表测试传感器端子C电压值，其电压值也应为5V±0.5V。

如不符，则为传感器电源线断路或连接器接触不良。

B、传感器、输出电压信号值的检测
用万用表的电压档测试传感器端子B的输出电压。

当点火开关接通（ON）而发动机未起动时，传感器的输出电压值应为4-5V；当发动机在热机空档怠速运转时，输出电压应降到1.5-2.1V。

此时，如从ECU线束侧1端子处测试，其电压值也应是上述数值；如不符，则为传感器信号连线断路或连接器接触不良。

C、测试传感器的接地情况
用万用表Ω档，从传感器的端子A处，测试其接地电阻。

如电阻值不为零或电阻值较大，多数为导线断线或ECU插接件连接不良，应予修理或更换线束。

D、测试ECU传感器地线的接地情况
用万用表Ω档测试ECU传感器地线（端子4）与ECU电源地线（端子11或12）间的电阻值及ECU电源地线（端子11或12）与发动机地线接柱（发动机接地线在气缸体右侧
机油尺管的安装螺栓上）之间的电阻值。

若它们之间的电阻值均为0Ω或<1Ω，传感器地线接地良好；若电阻值>1Ω或更大，则传感器地线接地不良，应查明原因并予以排除。

若ECU 传感器地线与ECU电源地线间断路，且查不出原因，则应更换ECU。

二、真空膜盒式进气歧管绝对压力传感器的检测
1、结构和工作原理
真空膜盒传动的可变电感式进气歧管绝对压力传感器（图8）主要由膜盒、铁心、感应线圈和电子电路等组成。

膜盒是由薄金属片焊接而成，其内部被抽成真空，外部与进气歧管相通。

外部压力变化将使膜盒产生膨胀和收缩的变化。

置于感应线圈内部的铁芯和膜盒联动。

感应线圈由两个绕组构成（图9），其中一个与振荡电路相连，产生交流电压，在线圈周围产生磁场，另一个为感应绕组，产生信号电压。

当进气歧管压力变化时，膜盒带动铁心在磁场中移动，使感应线圈产生的信号电压随之变化。

该信号电压由电子电路检波、整形和放大后，作为传感器的输出信号送至ECU。

2、传感器输出信号电压值的检测
由于这种传感器（早期波许D-Jetronic系统用）是利用12V电源完成变压作用的，所以拔下插座就无法检查传感器的好坏。

检测时，将万用表（电压档）的表笔分别插入导线连接器与两端子接触（图10），测量其输出电压。

测量方法如下：在不动插座的情况下闭合点火开关（ON），将万用表表笔与Vs、E端子接触。

在开放真空管道、加上大气压的情况下，电压值约为1.5V，而在用嘴巴对真空管道吸气的情况下，电压值应从1.5V起向降低方向变化；发动机怠速运转时，电压值约为0.4V，而当发动机转速升高时，此电压值也升高。
