什么是锚段？为满足供电、机械方面的分段要求，将接触网分成若干一定长度且相互独立的分段，每一分段叫锚段。
两个相邻锚段衔接部分称为锚段关节。
根据锚段所起的作用可分为电分段非绝缘锚段关节和电分段绝缘锚段关节：根据所含跨距数可分为三跨、四跨锚段关节：另外，在BT供电区段还有一种吸变台锚段关节。
非绝缘锚段关节只起机械分段作用。
绝缘锚段关节既起电分段作用还起机械分段作用。
如何调整链型悬挂四跨绝缘锚段关节?链形悬挂的接触线是通过吊弦悬挂在承力索上。
承力索悬挂于支柱的支持装置非绝缘锚段关节只起机械分段作用。
绝缘锚段关节既起电分段作用还起机械分段何读懂接触网平面图，怎么看锚段?锚段的区分在图纸上主要是看锚段关节，一般铁路（非高铁）主要是五棵支柱，中间的是中心柱，中心柱两边是两个转换柱，再向外就是下锚柱，高铁或者三跨关节基本原理和这个一样。
只要把握一个原则：远端下锚就可以了，就是说导线从一侧到关节，延伸到离它来的方向远的那个锚柱下锚，两个锚柱之间的长度，就是一个锚段铁路上接触网锚柱与非锚柱有什么区别，与中间柱，转换柱又有什么区别？电气化铁路区间接触网是很多个锚段构成（每个锚段1500米左右），单腕臂的支柱就是中间柱；一个锚段落锚的支柱就是锚柱，上面除装有腕臂外，还有附砣、拉线、补偿滑轮，不但起中间柱的作用，还要承受下锚张力。
电力机车运行时，受电弓从一个锚段过渡到另一个锚段时，这两个锚段重复的部分，叫锚段关节，锚段关节上位于两根锚柱之间的支柱，都是安装的双腕臂，这些支柱就转换柱。

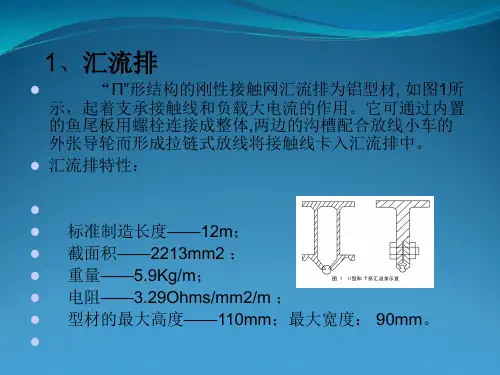

刚性悬挂是什么?刚性悬挂接触网是我国近几年从国外引进的一种新型悬挂类型，广州地铁二号线刚性悬挂接触网已于2003年6月建成并投入运行。
干线铁路25kV接触网也开始了试验和局部采用。
无论从理论分析还是从实际运行情况来看，刚性悬挂具有比较明显的特点和优势。
改建铁路焦柳线石门北至怀化段（以下简称石怀段）扩能工程有6座隧道内需设锚段关节，既有隧道改造困难大，造价高，采用刚性悬挂不失为一个好的解决方案。
牵引供电系统简介：将电能从电力系统传送给电力机车的电力装置的总称叫电气化铁路的供电系统，又称牵引供电系统，主要由牵引变电所和接触网两大部分组成。
牵引变电所将电力系统输电线路电压从110kV（或220kV）降到27.5kV，经馈电线将电能送至接触网；接触网沿铁路上空架设，电力机车升弓后便可从其取得电能，用以牵引列车。
牵引变电所所在地的接触网设有分相绝缘装置，两相邻牵引变电所之间设有分区亭，接触网在此也相应设有分相绝缘装置。
牵引变电所至分区亭之间的接触网（含馈电线）称供电臂。
牵引供电回路是由牵引变电所——馈电线——接触网——电力机车——钢轨——回流联接——（牵引变电所）接地网组成的闭合回路，其中流通的电流称牵引电流，闭合或断开牵引供电回路会产生强烈的电弧，处理不当会造成严重的后果。
通常将接触网、钢轨回路（包括大地）、馈电线和回流线统称为牵引网。
牵引供电设备的检修运行由供电段负责，牵引供电系统的运行调度则由供电调度负责。
供电调度通常设在铁路局调度所。
牵引供电系统供电示意图如下所示：二、牵引变电所、分区所、开闭所牵引变电所：牵引变电所的任务是将电力系统三相电压降低，同时以单相方式馈出。
降低电压是由牵引变压器来实现的，将三相变为单相是通过变电所的电气接线来达到的。
牵引变压器（主变）是一种特殊电压等级的电力变压器，应满足牵引负荷变化剧烈、外部短路频繁的要求，是牵引变电所的“心脏”。
我国牵引变压器采用三相、三相——二相和单相三种类型，因而牵引变电所也分为三相、三相——二相和单相三类。
随着技术水平的提高，我国干线电气化铁路已推广使用集中监视及控制的远动系统，牵引变电所将逐步实现无人值班，直接由供电调度实行遥控运行。
分区所：分区所设置在两个变电所中间，作用有三：提高供电质量、供电分段、越区供电。
•开闭所：一般设置在大型站场附近，进线由变电所或接触网引入，由开关馈出多个供电线路向多个供电设备供电。
作用是增强供电的灵活性，便于供电设备的运行及检修，便于行车组织，缩小供电事故及故障范围。

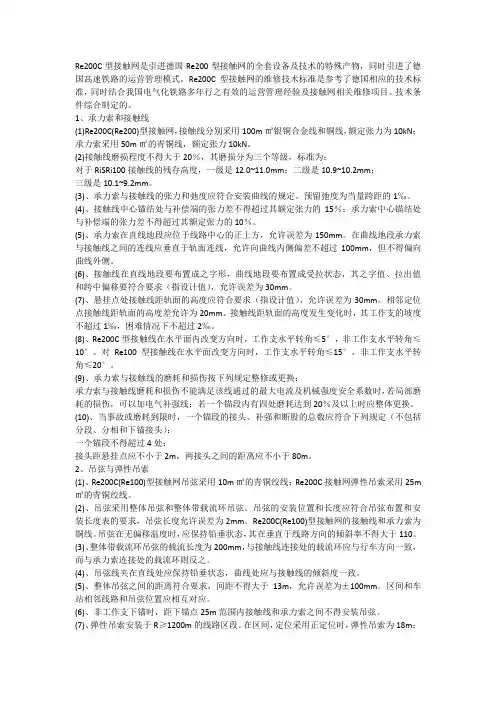

Re200C型接触网是引进德国Re200型接触网的全套设备及技术的特殊产物，同时引进了德国高速铁路的运营管理模式。
Re200C型接触网的维修技术标准是参考了德国相应的技术标准，同时结合我国电气化铁路多年行之有效的运营管理经验及接触网相关维修项目、技术条件综合制定的。
1、承力索和接触线(1)Re200C(Re200)型接触网，接触线分别采用100m㎡银铜合金线和铜线，额定张力为10kN；承力索采用50m㎡的青铜线，额定张力10kN。
(2)接触线磨损程度不得大于20％，其磨损分为三个等级，标准为：对于RiSRi100接触线的残存高度，一级是12.0~11.0mm；二级是10.9~10.2mm；三级是10.1~9.2mm。
(3)、承力索与接触线的张力和弛度应符合安装曲线的规定。
预留弛度为当量跨距的1‰。
(4)、接触线中心锚结处与补偿端的张力差不得超过其额定张力的15％；承力索中心锚结处与补偿端的张力差不得超过其额定张力的10％。
(5)、承力索在直线地段应位于线路中心的正上方，允许误差为150mm。
在曲线地段承力索与接触线之间的连线应垂直于轨面连线，允许向曲线内侧偏差不超过100mm，但不得偏向曲线外侧。
(6)、接触线在直线地段要布置成之字形，曲线地段要布置成受拉状态，其之字值、拉出值和跨中偏移要符合要求（指设计值），允许误差为30mm。
(7)、悬挂点处接触线距轨面的高度应符合要求（指设计值），允许误差为30mm。
相邻定位点接触线距轨面的高度差允许为20mm。
接触线距轨面的高度发生变化时，其工作支的坡度不超过1‰，困难情况下不超过2‰。
(8)、Re200C型接触线在水平面内改变方向时，工作支水平转角≤5°，非工作支水平转角≤10°。
对Re100型接触线在水平面改变方向时，工作支水平转角≤15°，非工作支水平转角≤20°。
(9)、承力索与接触线的磨耗和损伤按下列规定整修或更换：承力索与接触线磨耗和损伤不能满足该线通过的最大电流及机械强度安全系数时，若局部磨耗的损伤，可以加电气补强线；若一个锚段内有四处磨耗达到20％及以上时应整体更换。

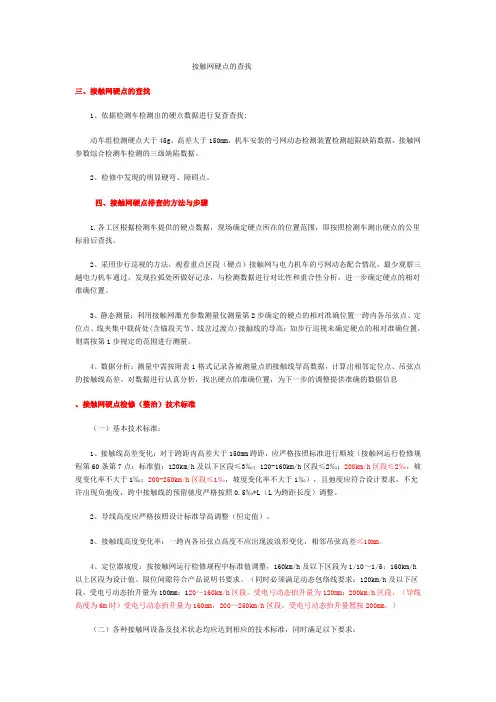

接触网硬点的查找三、接触网硬点的查找1、依据检测车检测出的硬点数据进行复查查找:动车组检测硬点大于45g，高差大于150mm，机车安装的弓网动态检测装置检测超限缺陷数据，接触网参数综合检测车检测的三级缺陷数据。
2、检修中发现的明显硬弯、障碍点。
四、接触网硬点排查的方法与步骤1.各工区根据检测车提供的硬点数据，现场确定硬点所在的位置范围，即按照检测车测出硬点的公里标前后查找。
2、采用步行巡视的方法，观看重点区段（硬点）接触网与电力机车的弓网动态配合情况，最少观察三趟电力机车通过，发现拉弧处所做好记录，与检测数据进行对比性和重合性分析，进一步确定硬点的相对准确位置。
3、静态测量：利用接触网激光参数测量仪测量第2步确定的硬点的相对准确位置一跨内各吊弦点、定位点、线夹集中载荷处(含锚段关节、线岔过渡点)接触线的导高；如步行巡视未确定硬点的相对准确位置，则需按第1步规定的范围进行测量。
4、数据分析：测量中需按附表1格式记录各被测量点的接触线导高数据，计算出相邻定位点、吊弦点的接触线高差。
对数据进行认真分析，找出硬点的准确位置，为下一步的调整提供准确的数据信息、接触网硬点检修（整治）技术标准（一）基本技术标准：1、接触线高差变化：对于跨距内高差大于150mm跨距，应严格按照标准进行顺坡（接触网运行检修规程第60条第7点：标准值：120km/h及以下区段≤3‰；120-160km/h区段≤2‰；200km/h区段≤2‰，坡度变化率不大于1‰；200-250km/h区段≤1‰，坡度变化率不大于1‰），且弛度应符合设计要求，不允许出现负弛度，跨中接触线的预留驰度严格按照0.5‰*L（L为跨距长度）调整。
2、导线高度应严格按照设计标准导高调整（恒定值）。
3、接触线高度变化率：一跨内各吊弦点高度不应出现波浪形变化，相邻吊弦高差≤10mm。
4、定位器坡度：按接触网运行检修规程中标准值调整，160km/h及以下区段为1/10～1/5；160km/h以上区段为设计值。
阐述以下接触网常用基本专业术语具体含义：⒈结构高度：是用来说明中心锚结点和补偿装置间接触网长度的术语。
⒉限界门：是用来说明中心锚结点和补偿装置间接触网长度的术语。
3.拉出值：是用来说明中心锚结点和补偿装置间接触网长度的术语。
4.锚段及锚段关节：锚段指是用来说明中心锚结点和补偿装置间接触网长度的术语。
锚段关节是指是用来说明中心锚结点和补偿装置间接触网长度的术语。
5.分速供电：在枢纽（含大型客站及区段站）的各分场中，为了方便供电和检修的需要，按电化股道群不同供分区进行供电。
6.分相装置：接触网中用于两段不同电压或不同相位处，避免接触网在受电弓通过时被连通的装置。
自动过分相：电力机车或电力动车组通过电分相时采用自动装置实现“断”、“合”主断路器的过程。
7.电分相中性区段：由接触网无电区及无电区两侧的过度区组成的一个禁止电力机车或电力动车组带点通过的区段。
对于器件式分相绝缘器来说，其中性区段和无电区段是重合的。
对于锚段关节空气绝缘间隙式电分相来说，其无电区长度，是指靠近中性段中心的两绝缘转换柱绝缘子外侧的距离；其中性区段长度是指远离中性区段中心的两绝缘子转换柱绝缘子外侧间的距离。
8.电分段：是用来说明中心锚结点和补偿装置间接触网长度的术语。
9.受电弓动态包络线：是指运行中的受电弓在最大抬升及摆动时可能达到的最大轮廓线。
动态包络线范围内不得有任何障碍影响受电弓运行。
10.V型天窗作业：双线电化区段，上下行接触网一行停电进行的接触网作业。
实行V行形天窗的双线区段应满足：上下行接触网带电部分之间的距离不小于2000mm困难时不小于1600mm；上下行接触网距上下行通过的电力机车受电弓的瞬间距离应不小于2000mm困难时不小于1600mm。
11.锤直天窗作业：双线电气化区段，上下行接触网同时停电进行的接触网作业。
12.接触网类型（详细说明各种类型的具体组成，如简单悬挂、链型悬挂等）：是根据设计特性和性能对接触网的说明13.纵向跨距或跨距：是指沿行驶轨道方向上相邻两支柱间的距离。
1导线高度：接触网导线高度（简称导高），是指悬挂定位点处接触线距轨面的垂直高度，设计规范规定如下：最高高度：不大于6500mm。
最低高度：（1）区间、站场：①一般中间站和区间不小于5700mm。
②编组站、区段站及配有调车组的大型中间站，一般情况不小于6200mm。
确有困难时可不小于5700mm。
（2）隧道内（包括按规定降低高度的隧道口外及跨线建筑物范围内）：①正常情况（带电通过5300mm超限货物）不小于5700mm。
②困难情况（带电通过5300mm超限货物）不小于5650mm。
③特殊情况不小于5250mm。
接触线高度的允许施工偏差为±30mm。
2跨距及拉出值：取决与线路曲线半径、最大风速和经济因素等，我国高速铁路一般在保证跨中导线及定位点在最大风速下均不超过距受电弓中心300mm的条件下，确定跨距长度和拉出值。
3锚段长度：是指接触网相邻的两终端间的距离。
4.绝缘距离：是指接触网的带电部分，与接触网的非带电部分的金属和非金属零件之间的最小直线距离5吊弦分布及间距：吊弦间距指一跨内两相邻吊弦之间的距离，吊弦间距对接触网的受流性能有一定的影响，改变吊弦的间距可以调整接触网的弹性均匀度，吊弦分布有等距分布、对数分布、正弦分布等几种形式，为了设计施工和维护的方便，一般采用最简单的等距分布，一般掌握在8--12米。
6.接触导线预留驰度：指在接触导线安装时，是接触导线在跨内，保持一定弛度，以减少受电弓在跨中对接触导线的抬升量，改善弓网的震动，对高速接触网，简单链型悬挂设预留弛度，弹性链型悬挂一般不设预留弛度。
锚段关节安装要求：锚段关节是接触网的张力的机械转换关节，是接触网的薄弱环节，其设计和安装质量对受流影响较大，高速接触网一般采用两种形式的锚段关节：①非绝缘锚段关节采用三跨锚段关节②绝缘锚段关节采用，四跨，五跨锚段关节，安装处理上，尽量缩短接触导线工作支和非工作支同时接触受电弓滑板的长度，提高非工作支的坡度，并保证过度平滑，避免出现硬点和刮弓8.接触导线（承力索）张力：锚段两端的补偿装置，通过坠砣的重力与补偿滑轮的变比后对接触线（承力索）的拉力。
Re200C结构形式此次哈大线全线引进德国的Re200标准接触网系统，故称其为Re200C，其腕臂支持装置和接触悬挂采用全补偿弹性链型悬挂方式（站线采用Re100C全补偿简单链型悬挂），其正线最高行使速度可达220km/h，并适用于200km/h的商业运行。
1.接触网结构Re200C接触网系统主要是由支持装置、承力索、接触线、弹性吊索、整体吊弦组成。
承力索采用50mm2的青铜绞线；额定张力10KN ，接触线采用100 mm2的银铜合金线；整体吊弦采用10 mm2的青铜绞线；弹性吊索采用25 mm2的青铜绞线，其张力在正定位悬挂点处2.3KN，18m长，在反定位悬挂点处1.7KN，14m长。
其结构尺寸为：●风速为35ｍ/秒时最大跨距62ｍ（四平以北）；风速为30ｍ/秒时最大跨距65ｍ（四平以南）；●结构高度1.8m，在车站、线岔和软横跨处有增减；●导线高度6000mm（车站区间导高一致），受低净空限制最低导高应不低于5150mm；●拉出值±200mm；●吊弦间距7.5m～13m之间；其结构形式如下图所示●区间直线●区间曲线内侧●区间曲线外侧●车站软横跨跨距大于50m时，弹性吊索长度为18m，小于等于50m时，弹性吊索长度为14m。
2.腕臂腕臂形式是由斜腕臂和直腕臂组成，材质为耐腐蚀铸铝合金管。
直腕臂直径为55mm，斜腕臂直径为70mm。
腕臂形式见下图。
正定位●反定位●转换处双腕臂3.软横跨德国Re200标准接触网的软横跨与我国的软横跨形式有很大的不同，各股道上下部定位绳之间均设有绝缘子，使横承力索和上部定位绳与电气绝缘。
上下部定位绳带有弹簧补偿器。
其结构形式见下图：4.锚段关节Re200标准接触网采用三跨式锚段关节，接触线在跨中重叠，交叉点抬高62mm。
●绝缘锚段关节接触线间距450mm，转换柱处非工作支抬高500mm。
●非绝缘锚段关节接触线间距200mm，转换柱处非工作支抬高500mm。
