1锚段关节的作用2锚段关节的分类3锚段关节的技术条件4锚段关节的常见问题概念:接触网分成若干一定长度且机械、电气上相互独立的分段,称为锚段。
概念:接触网分成若干一定长度且机械、电气上相互独立的分 段,称为锚段。
¾限制事故范围¾方便张力补偿¾增加供电灵活性一 锚段关节的作用(1)实现接触网的机械和电气分段,以满足供电和受流需要;(2)使受电弓高速、平稳、安全地从一个锚段过渡到另一个锚段;(3)便于在接触网中安装必要的机电设备。
二、锚段关节的分类两个相邻锚段的衔接区段(重叠部分)称为锚段关节,即要保证平顺、安全的锚段过渡,又要保证受流质量。
按照作用分为:¾非绝缘锚段关节——仅机械分段¾绝缘锚段关节——机械、电气均分段¾电分相锚段关节-电气分相按照结构分为:二跨、三跨、四跨、五跨、七跨、九跨锚段关节三、典型的锚段关节:1、三跨非绝缘锚段关节三、典型的锚段关节:1、三跨非绝缘锚段关节两临两锚段重叠三个跨距,只进行机械分段,电气上是连通的。
也称为电不分段锚段关节。
结构和技术要求¾两转换柱间的两条接触线在水平面上的投影应平行,线间的距离为100mm。
¾在立面图中,两接触线的交叉点应在该跨距中心处,且等高。
三、典型的锚段关节:1、三跨非绝缘锚段关节结构和技术要求¾转换支柱处,非工作支接触线比工作支接触线抬高200~250mm。
¾下锚处非工作支比工作支抬高500mm。
¾两转换柱与锚柱间,在距转换柱10m应安装电连接线。
¾换柱处,两接触线间垂直、水平距离允许误差20mm。
三、典型的锚段关节:2、四跨绝缘锚段关节两临两锚段重叠四个跨距,机械上分段,电气上相互独立。
通过隔离开关实现电路的通断。
实现同相位接触网间的绝缘。
结构和技术要求四跨绝缘锚段关节四跨绝缘锚段关节(平面图)三、典型的锚段关节:2、四跨绝缘锚段关节技术要求¾两转换柱间两条接触线在水平面上投影平行,线间距500mm。
什么是锚段?为满足供电、机械方面的分段要求,将接触网分成若干一定长度且相互独立的分段,每一分段叫锚段。
两个相邻锚段衔接部分称为锚段关节。
根据锚段所起的作用可分为电分段非绝缘锚段关节和电分段绝缘锚段关节:根据所含跨距数可分为三跨、四跨锚段关节:另外,在BT供电区段还有一种吸变台锚段关节。
非绝缘锚段关节只起机械分段作用。
绝缘锚段关节既起电分段作用还起机械分段作用。
如何调整链型悬挂四跨绝缘锚段关节?链形悬挂的接触线是通过吊弦悬挂在承力索上。
承力索悬挂于支柱的支持装置非绝缘锚段关节只起机械分段作用。

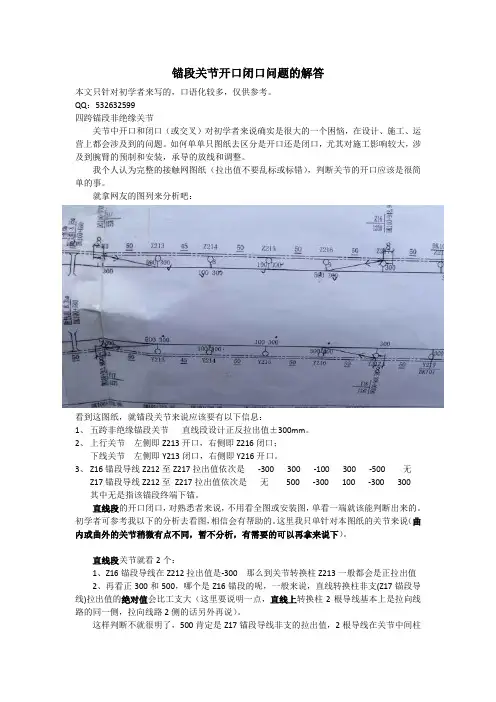

绝缘锚段关节既起电分段作用还起机械分段何读懂接触网平面图,怎么看锚段?锚段的区分在图纸上主要是看锚段关节,一般铁路(非高铁)主要是五棵支柱,中间的是中心柱,中心柱两边是两个转换柱,再向外就是下锚柱,高铁或者三跨关节基本原理和这个一样。
只要把握一个原则:远端下锚就可以了,就是说导线从一侧到关节,延伸到离它来的方向远的那个锚柱下锚,两个锚柱之间的长度,就是一个锚段铁路上接触网锚柱与非锚柱有什么区别,与中间柱,转换柱又有什么区别?电气化铁路区间接触网是很多个锚段构成(每个锚段1500米左右),单腕臂的支柱就是中间柱;一个锚段落锚的支柱就是锚柱,上面除装有腕臂外,还有附砣、拉线、补偿滑轮,不但起中间柱的作用,还要承受下锚张力。
电力机车运行时,受电弓从一个锚段过渡到另一个锚段时,这两个锚段重复的部分,叫锚段关节,锚段关节上位于两根锚柱之间的支柱,都是安装的双腕臂,这些支柱就转换柱。
刚性悬挂是什么?刚性悬挂接触网是我国近几年从国外引进的一种新型悬挂类型,广州地铁二号线刚性悬挂接触网已于2003年6月建成并投入运行。
干线铁路25kV接触网也开始了试验和局部采用。
无论从理论分析还是从实际运行情况来看,刚性悬挂具有比较明显的特点和优势。

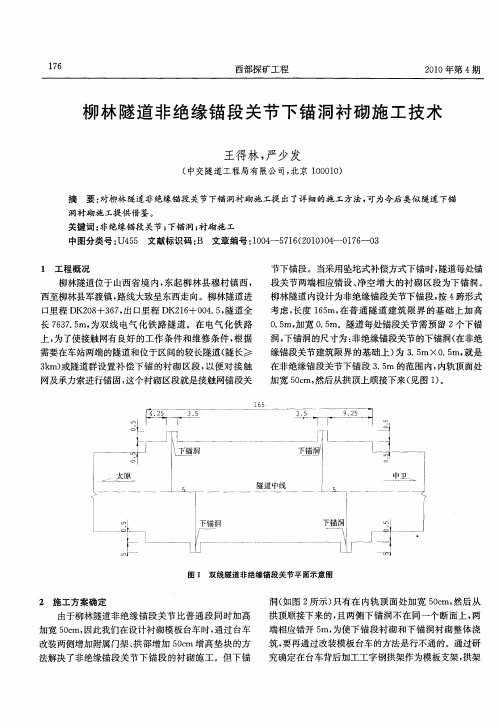

改建铁路焦柳线石门北至怀化段(以下简称石怀段)扩能工程有6座隧道内需设锚段关节,既有隧道改造困难大,造价高,采用刚性悬挂不失为一个好的解决方案。

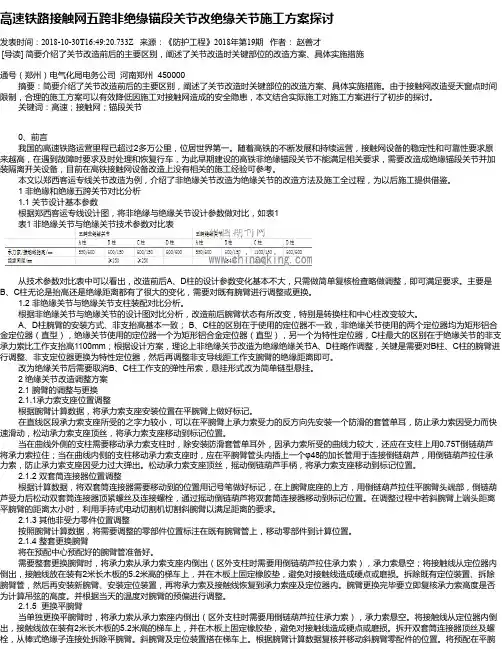

高速铁路接触网五跨非绝缘锚段关节改绝缘关节施工方案探讨发表时间:2018-10-30T16:49:20.733Z 来源:《防护工程》2018年第19期作者:赵善才[导读] 简要介绍了关节改造前后的主要区别,阐述了关节改造时关键部位的改造方案、具体实施措施通号(郑州)电气化局电务公司河南郑州 450000摘要:简要介绍了关节改造前后的主要区别,阐述了关节改造时关键部位的改造方案、具体实施措施。
由于接触网改造受天窗点时间限制,合理的施工方案可以有效降低因施工对接触网造成的安全隐患,本文结合实际施工对施工方案进行了初步的探讨。
关键词:高速;接触网;锚段关节0、前言我国的高速铁路运营里程已超过2多万公里,位居世界第一。
随着高铁的不断发展和持续运营,接触网设备的稳定性和可靠性要求原来越高,在遇到故障时要求及时处理和恢复行车,为此早期建设的高铁非绝缘锚段关节不能满足相关要求,需要改造成绝缘锚段关节并加装隔离开关设备,目前在高铁接触网设备改造上没有相关的施工经验可参考。
本文以郑西客运专线关节改造为例,介绍了非绝缘关节改造为绝缘关节的改造方法及施工全过程,为以后施工提供借鉴。
1 非绝缘和绝缘五跨关节对比分析1.1 关节设计基本参数根据郑西客运专线设计图,将非绝缘与绝缘关节设计参数做对比,如表1表1 非绝缘关节与绝缘关节技术参数对比表从技术参数对比表中可以看出,改造前后A、D柱的设计参数变化基本不大,只需做简单复核检查略做调整,即可满足要求。
主要是B、C柱无论是抬高还是绝缘距离都有了很大的变化,需要对既有腕臂进行调整或更换。
1.2 非绝缘关节与绝缘关节支柱装配对比分析。
根据非绝缘关节与绝缘关节的设计图对比分析,改造前后腕臂状态有所改变,特别是转换柱和中心柱改变较大。
A、D柱腕臂的安装方式、非支抬高基本一致;B、C柱的区别在于使用的定位器不一致,非绝缘关节使用的两个定位器均为矩形铝合金定位器(直型),绝缘关节使用的定位器一个为矩形铝合金定位器(直型),另一个为特性定位器,C柱最大的区别在于绝缘关节的非支承力索比工作支抬高1100mm;根据设计方案,理论上非绝缘关节改造为绝缘绝缘关节A、D柱略作调整,关键是需要对B柱、C柱的腕臂进行调整、非支定位器更换为特性定位器,然后再调整非支导线距工作支腕臂的绝缘距离即可。
普速线路非绝缘锚段关节检修标准化作业指导书目次1. 适用范围 (2)2. 规范性引用文件 (2)3. 编制依据 (2)4. 非绝缘锚段关节检修指导书 (2)4.1. 准备工作 (2)4.2. 检修技术标准 (3)4.3. 检修作业流程 (5)4.4. 检修过程中关键问题的处理方法 (6)4.5. 检修过程中安全风险点及卡控措施 (6)1.适用范围本作业指导书适用于供电段管内普速线路非绝缘锚段关节检修、检测和常见问题处理。
2.规范性引用文件下列文件对于本作业指导书的应用是必不可少的。
凡是注日期的引用文件,仅所注日期的版本适用于本作业指导书。
凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本作业指导书。
《普速铁路接触网安全工作规则》铁总运〔2017〕25号《普速铁路接触网运行维修规则》铁总运〔2017〕25号《铁路技术管理规程》(普速铁路部分)3.编制依据根据《铁路接触网安全工作规程》、《铁路接触网管理规则》、《铁路局作业指导书编制规范》的相关要求,结合段具体实际,特编制此作业指导书。
4.非绝缘锚段关节检修指导书4.1.准备工作4.1.1 人员:车梯作业不少于12人、作业车作业不少于8人(不含司机)4.1.2 工具序号工具名称型号单位数量备注1 车梯台 12 大绳滑轮组1:1 套 13 工具包个 14 钢卷尺把 15 水平尺600mm 把 16 力矩扳手套 27 断线钳600 把 18 扭面器85-120 把 29 木手锤(橡胶锤)把 110 测量工具测量仪或测杆套 111 安全工具12 防护工具4.1.3 材料序号材料名称型号单位数量备注1 定位线夹个 12 整体吊弦套 1 或环节吊弦3 定位环套 24 电连接线夹与线径匹配套 15 开口销个适量各种型号6 弹簧销个适量各种型号7 销钉个适量各种型号8 垫圈个若干各种型号9 螺栓套若干各种型号10 绑扎线φ1.6 米若干11 不锈钢铁线φ3.5 米若干12 钙基脂润滑油袋 14.1.4 资料:接触网平面布置图、安装图。
非绝缘锚段关节
(一)检修标准
1.设计极限温度下,两悬挂各部分(包括零部件)之间的距离应保持50mm以上。
锚段关节腕臂温度曲线
2.转换柱处两接触线的水平距离
标准值:设计值。
标准状态:标准值±20mm。
警示值:标准值±50mm。
限界值:标准值±100mm。
3.转换柱处两接触线的垂直距离
标准值:设计值。
标准状态:标准值±20mm。
警示值:标准值±30mm。
限界值:标准值±50mm。
4.中心柱处两接触线水平距离为设计值,允许偏差±30mm;两接触线距轨面等高,允许偏差±20mm。
两接触悬挂接触线工作支过渡处接触线调整符合运行要求。
5.锚支接触线在其垂直投影与线路钢轨交叉处,应高于工作支接触线300mm以上,并持续抬升至下锚处。
下锚角钢安装高度应符合线索延伸下锚抬升的需要。
(二)准备工作
1.人员:车梯作业不少于11人,作业车作业不少于7人(不含司机)。
2.工具:绝缘车梯(作业车)、钢卷尺、接触网激光测量仪、力矩扳手、、木锤(橡皮锤)、紧线器、安全工具、防护工具。
3.材料:螺栓、螺母、开口销。
(三)检修步骤。
方法一:使用接触网激光测量仪测量两接触线高差和拉出值方法二:使用下图方法测量
1.检调转换柱处两接触悬挂间的水平距离和垂直距离
2.检查锚支、工作支及定位管偏转是否灵活(在极限温度时不能卡滞)
3.检查过渡跨跨中处两接触线距轨面高度值,且是否相等,间隙是否符合要求,等高处过渡点长度是否符合要求。
4. 各零部件安装、紧固情况
(四)处理方法
转换柱转换柱
1.转换柱处两支承力索水平间距不符合标准:
先确认工作支承力索位置符合标准。
如工作支承力索位置不符合标准时,将紧线装置一端固定在工作支腕臂顶端(曲线区段根据线索受力方向固定紧线装置),另一端与工作支承力索连接,摇动紧线装置将工作支承力索卸载,按调整方向和数据,松开工作支承力索座,将工作支承力索位置调整到标准位置。
按照工作支承力索调整方法再将非工作支承力索调整至符合标准。
测量各数据符合规定后,按标准紧固各部螺栓,拆除紧线装置。
2. 转换柱处两支承力索垂直间距(高差)不符合标准:
先确认工作支承力索高度符合标准。
当工作支承力索高度不符合标准时,将紧线装置一端固定在工作支腕臂顶端(曲线区段根据线索受力方向固定紧线装置),另一端与工作支承力索连接,摇动紧线装置将工作支承力索卸载,按调整方向和数据,松开工作支组合承力索线夹,将工作支承力索位置调整到标准位置。
按照工作支承力索调整方法再将非工作支承力索调整至符合标准。
测量各数据符合规定后,按标准紧固各部螺栓,拆除紧线装置。
3. 转换柱处两支接触线水平间距不符合标准:
先确认工作支接触线位置符合标准。
当工作支接触线位置不符合标准时,将紧线装置一端固定在工作支定位管顶端(曲线区段或正定位可根据线索受力方向固定紧线装置),另一端与工作支接触线连接,摇动手板葫芦将工作支接触线
卸载,松开工作支定位支座(或定位环),按调整方向和调整数据,将拉出值调整到标准值。
再将紧线装置一端固定在非工作支定位管顶端(曲线区段或正定位根据线索受力方向固定紧线装置),另一端与非工作支接触线连接,将非工作支接触线卸载,以工作支接触线为基准,松开非工作支接触线锚支卡子,按调整方向和调整数据,将非工作支接触线调整到标准位置,使两支接触线水平间距调整至符合标准。
测量各数据符合规定后,按标准紧固各部螺栓。
4. 转换柱处两支接触线间垂直间距(高差)不符合标准:
先确认工作支接触线高度符合标准。
当工作支接触线位置不符合标准时,调整或更换工作支定位点两侧吊弦,将工作支接触线高度调整至标准值。
以工作支接触线为基准,按调整数据,调整或更换非工作支定位点两侧第一根吊弦,使高差符合标准;再依次调整或更换其它吊弦。
测量各数据符合规定后,按标准紧固各部螺栓。
5. 各零部件安装、紧固情况
5.1 各部件有裂纹、损伤、短缺:更换、补齐。
5.2 各部螺栓紧固有脱扣、锈蚀,各部位连接不正确:按标准力矩进行紧固,按标准安装。
5.3 关节内工作支与非工作支交叉侧的吊弦相磨时:移动非工作支吊弦位置,保证距离在设计极限温度下应保持50mm以上。
(五)注意事项
1. 作业车移动或作业平台升降、转向时,严禁人员上、下作业平台;禁止从未封锁线路侧上、下作业车。
2.如发现有零件烧损,应检查电气连接情况,找出原因,及时处理。
