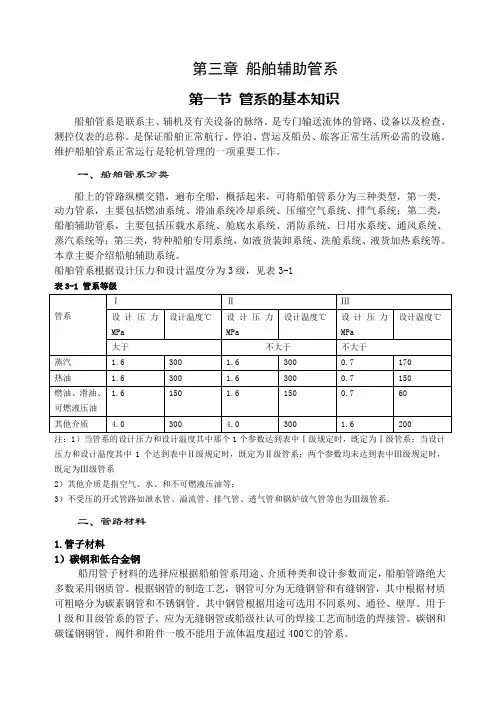

第三章船舶辅助管系第一节管系的基本知识船舶管系是联系主、辅机及有关设备的脉络。

是专门输送流体的管路、设备以及检查、测控仪表的总称。

是保证船舶正常航行、停泊、营运及船员、旅客正常生活所必需的设施。

维护船舶管系正常运行是轮机管理的一项重要工作。

一、船舶管系分类船上的管路纵横交错，遍布全船，概括起来，可将船舶管系分为三种类型，第一类，动力管系，主要包括燃油系统、滑油系统冷却系统、压缩空气系统、排气系统；第二类，船舶辅助管系，主要包括压载水系统、舱底水系统、消防系统、日用水系统、通风系统、蒸汽系统等；第三类，特种船舶专用系统，如液货装卸系统、洗舱系统、液货加热系统等。

本章主要介绍船舶辅助系统。

船舶管系根据设计压力和设计温度分为3级，见表3-1表3-1 管系等级注：1）当管系的设计压力和设计温度其中那个1个参数达到表中Ⅰ级规定时，既定为Ⅰ级管系；当设计压力和设计温度其中1个达到表中Ⅱ级规定时，既定为Ⅱ级管系；两个参数均未达到表中Ⅲ级规定时，既定为Ⅲ级管系2）其他介质是指空气、水、和不可燃液压油等；3）不受压的开式管路如泄水管、溢流管、排气管、透气管和锅炉放气管等也为Ⅲ级管系。

二、管路材料1.管子材料1）碳钢和低合金钢船用管子材料的选择应根据船舶管系用途、介质种类和设计参数而定，船舶管路绝大多数采用钢质管。

根据钢管的制造工艺，钢管可分为无缝钢管和有缝钢管，其中根据材质可粗略分为碳素钢管和不锈钢管。

其中钢管根据用途可选用不同系列、通径、壁厚。

用于Ⅰ级和Ⅱ级管系的管子，应为无缝钢管或船级社认可的焊接工艺而制造的焊接管。

碳钢和碳锰钢钢管、阀件和附件一般不能用于流体温度超过400℃的管系。

2）铜及铜合金铜及铜合金管具有抗腐蚀性能好，特别适合作为海水管，其缺点是价格较贵，一般商船不会大量选用。

Ⅰ级和Ⅱ级管系中所使用的铜和铜合金管应为无缝管，Ⅲ级管系所用的铜和铜合金材料，应根据接受的标准进行制造和试验。

铜和铜合金管、阀件和附件使用温度一般应不超过下列规定：铜和铝黄铜：200℃铜镍合金：300℃适合高温用途的特殊青铜：260℃3）灰铸铁灰铸铁管、阀和附件一般不用于Ⅰ级和Ⅱ级管系，但设计压力和设计温度分别不超过1.3MPa和220℃的Ⅱ级蒸汽管系的阀件和附件可采用灰铸铁材料。

内容提要本书共分五个章节，包括船舶管路系统的概念、设计和生产的发展概况和趋势、管路系统的基础知识、船舶管路系统的原理设计和生产设计，船舶管子的弯制与管路的安装等内容。

介绍了目前国内外船厂比较先进的管系设计和生产的方法、使用的设计软件和生产过程。

本书作为高等职业技术学院轮机工程专业和船舶舾装专业的教材或教学参考书，亦可供从事船舶设计、生产及航运系统的有关工程技术人员与管理人员的参考。

前言本书是根据哈尔滨工程大学出版社的要求编写出版的。

“船舶管路系统”是“船舶动力装置”和“船舶动力装置安装工艺”课程中一个比较重要的章节，船舶管路系统的生产约占造船总工时的12～15%，过去没有一本关于“船舶管路系统”的系统教材，各个高等职业学院都是采用内部教材和讲义来讲授的，市场上这样内容的参考书极少，给教学和设计带来了许多麻烦，所以这次几所学校联合公开出版了“船舶管路系统”教材。

全书共分五个章节，兼顾内河船舶和海洋运输船舶管路系统的特点，参照了新出版的《钢质海船入级与建造规范》和《内河钢船建造规范》，系统地介绍了船舶管路系统设计和生产的相关知识，结合目前造船的新工艺和新手段编写的。

第一章：绪论，重点介绍了船舶管路系统的含义和组成，船舶管路生产设计的发展简史和趋势；第二章：船舶管路的基础知识，重点介绍了船用管子的代号、管材、规格、特性和选用的一般原则，管径、壁厚的计算与质量检验，管路附件的类型、特点及适用范围等；第三章：船舶管路系统的原理设计，介绍了船舶动力管系、船舶管系的功用、类型、原理、组成及管系的布置设计等。

第四章：船舶管系的生产设计，介绍了管系放样的基本知识，弯管参数的计算、机装生产设计、船装生产设计及管系放样的设计软件等；第五章：船舶管子的弯制与管路的安装，介绍了管子弯制的方法、设备，管子的校对、管子的强度试验、管子的化学清洗与表面处理，船舶管路的安装与质量检验，管路的绝缘与油漆等。

本书第一章、第二章由武汉船院付锦云副教授编写，第三章由武汉船院彭维高级工程师编写，第四章由武汉船院王鸿舰讲师编写，第五章由南通交院徐向荣讲师编写。

第三章船舶辅助管系第一节管系的基本知识1.压缩空气系统管系属于______。

A．船舶动力管系 B．船舶辅助管系 C．船舶专用管系 D．A+B+C 2.消防系统管系属于______。

A．船舶动力管系 B．船舶辅助管系 C．船舶专用管系 D．A+B+C 3.液货加热系统管系属于______。

A．船舶动力管系 B．船舶辅助管系 C．船舶专用管系 D．A+B+C 4.船舶管路绝大多数采用______。

A．钢质管B．铜管C．铸铁管D.塑料管5.无缝钢管和有缝钢管是根据______分类。

A．材质B．力学性能C.理化性能D．工艺6.下列材质船舶管路综合性能最好的是______。

A．钢管B．铜管C．铸铁管D．塑料管7.下列管道耐热性最好的是______。

A．钢管B．铜管C．铸铁管D．塑料管8.下列可用灰铸铁管的管路是______。

A．蒸汽管B．消防水管C．锅炉排污管D．生活污水管9.对船舶管系密封材料要求不当的是______。

A．有适当的机械强度和硬度B．压缩性好，永久变形小C．高温下不软化分解D．能循环利用10.下列密封材料已被禁用的是______。

A．橡胶垫片 B．紫铜 C．石棉 D．陶瓷棉11.常用的管系密封形式不包括______。

A．焊接密封B．胶密封C．垫密封D．填料密封12.下列可用于锅炉安全阀接口密封的是______。

A．塑料垫片B．紫铜垫片C．氯丁橡胶垫片D．耐压纸垫片13.燃油管路外表面通常的标志颜色为______。

A．棕色B．黄色C．绿色D．灰色14.淡水管路外表面通常的标志颜色为______。

A．棕色B．浅蓝色C．红色D．灰色15.压缩空气管路外表面通常的标志颜色为______。

A．棕色B．浅蓝色C．红色D．灰色16.消防管路外表面通常的标志颜色为______。

A．银白B．浅蓝色C．红色D．黑色17.滑油管路外表面通常的标志颜色为______。

A．棕色B．黄色C．绿色D．灰色18.舱底水管路外表面通常的标志颜色为______。

船舶管系基础知识第一节船舶系统及管路一、船舶舾装的组成现代船舶是一种结构复杂、内部安装有大量机械和设备的水上运输工具。

按照目前的分类方法，船舶由三大部分组成，即船体结构、舾装和涂装。

而船舶管系是船舶舾装的一部分。

最基本的船舶舾装包括船舶动力装置、电力设备、通讯导航、系泊设备、救生设备、生活设施、为完成特定任务而装备的各种机械等。

例如集装箱船大舱内安装有导轨架，舱面上设有舱口盖；渔船设捕鱼、加工和冷藏设备；挖泥船设有挖泥装置、专用泥泵、泥门等；运输液化气体的船舶更装有各种特殊的设备。

二、动力装置的组成为船舶推进和其他需要提供机械能、电能、热能的成套装置叫船舶动力装置。

船舶动力装置一般由推进装置、辅助机械和管路系统组成。

1.推进装置推进装置是利用主机（柴油机、汽轮机、燃气轮机和核动力汽轮机等）将燃料燃烧得来的热能转变为机械能并通过轴系传递给推进器（螺旋桨），从而推动船舶前进，推进装置包括主机、齿轮箱、轴系和推进器。

2.辅助机械辅助机械一是为保证主机正常运转设置的各种机械设备，例如各种水泵及油泵、净油机、空气压缩机等；二是为保证船舶的航向、停泊、装卸和供应全船照明及机械动力的机械设备，如舵机、锚机、起货机、发电机、锅炉、货油泵和液货泵等。

3.管路系统管路系统亦叫管系或系统。

它的任务是保证船舶主机正常工作和船舶航行性能、安全及满足船上人员日常生活的需要。

船舶管路系统包括动力系统、船舶系统和特殊船舶的专用系统。

例如油船、挖泥船、化学品船和液化汽船等都设有特殊的专用系统。

三、系统和管路的定义在船舶工业中，“系统”和“管路”这两个名词的意义是不同的。

1. 系统“系统”是指用来流通某种工质或完成某种任务的管子、附件、机械、设备和器具的总称。

例如主机燃油系统就是指用来流通和供应主机燃烧的燃油的系统，它包括油舱、油柜、泵、滤器、净油机、加热器、粘度计、器、净油机、加热器、粘度计、流量计、流量计、流量计、管子、阀件和其他附件等。

船舶管路系统基础知识船舶管路系统基础知识船舶管路系统简称船舶管系，是指保证船舶航行性能和安全，以及满足船舶正常运行和人员生活需要的管路系统。

包括管子及其附件、机械、器具和仪表所组成的整体。

船上的管路纵横交错，遍布全船。

现代大型船舶上有多达数十种管系，但概括起来，可将各种船舶管系分为以下两大类：(1)动力管系，又称动力系统。

是指为船舶动力装置服务的管路系统。

有燃油、润滑油、冷却水，压缩空气、蒸气和排气系统等。

(2)船舶通用管系，又称船舶系统。

是指为保证船舶的正常航行和安全以及船员、旅客生活所必需而设置的管路系统。

有压载水、舱底水、消防水、日用海淡水、通风和空调系统等。

本章主要介绍上述管路系统的组成、布置、用途和要求，另外还介绍一些相关的设施，如测深管、空气管、溢流管、船底塞等。

第一节船舶动力管系一、燃油系统燃油系统的主要任务是向主机、副机及锅炉提供数量足够和质量可靠的燃油。

1．燃油系统的组成、布置和要求燃油系统主要由燃油舱、沉淀柜、日用柜、驳运泵、调驳阀箱、分油机、粗细滤器、低压输送泵、加热设备及有关的管路和阀件等组成。

上述设备按其功能不同主要分为：注入、贮存、测量、驳运、净化、供应等几个部分。

(1)注入：在主甲板两舷设有带标准法兰的用以注入的直角截止阀。

标准法兰与舷外供油管的法兰对接，可实现预定的注入。

(2)贮存：燃油一般贮存在深油舱或双层底油舱柜中，油舱柜及系统的布置必须符合下列要求：①燃油舱柜尽可能布置成为船体结构的一部分。

布置于双层底内的燃油舱柜，如与滑油舱柜、淡水舱柜、锅炉水舱柜相邻布置时，应以隔离空舱隔开。

②燃油舱柜和管系不得直接位于锅炉或其他高温热表面的上方。

一般情况下应避免使用孤立架设的燃油柜。

③除轻油舱柜外都必须设有加温设备。

④燃油舱柜设有透气管与测深管，还必须有溢流管。

(3)驳运：系统中设驳运泵与调驳阀箱，以便将任一油舱柜的燃油驳至沉淀柜，或各油舱柜的调驳。

驳运泵有轻柴油与重油之分，并可互为替代。

2012-2013第二学期船舶辅机教案一、授课教案课程名称：船舶辅机授课教师姓名:程相山职称（或学历）:甲类三管轮授课对象：（轮机专业12年级wpl、2班级学生）授课时数：二_____课题名称: __________ 授课类型: 理论授课__________ 教材名称及版本：船舶辅机（船员时任考试培训教材）__________________ •本单元或章节的第三章第二节舱底水系统第三节压载水系统•教学目的及要求：船舶管系•船舶管系授课主要内容及课时分配4课时1. 船舶管系是联系主、辅机及有关设备的脉络，是专门输送流体的管路、设备以及检查、测控仪表的总称。

2. 船舶管系也是保证船舶正常航行、停泊、营运以及船员、旅客正常生活所必须的设施。

维护船舶管系正常运行是轮机管理但中的一项重要工作。

3. 船舶管系，在船舶日常维护当中，主要是由三管轮来进行的。

其他轮机员，则负责自己管理设备当中的相应管系以及设备。

•教学重点、难点及对学生的要求教学重点：舱底水系统、压载水系统教学难点：船舶辅助管系采用的教学方法启发法、演示法、逻辑推导法等•教学过程：*导入课题船舶管系的分类主要分为三种:1. 动力管系：包括哪些？2. 船舶辅助管系：包括哪些？3. 特种船舶专用管系：包括哪些?管系I n设计压力/MPa设计温度/C设计压力/MPa「设计压力/MPa设计温度/C 大于不大于不大于蒸汽1.63001.63000.7170热油1.63001.63000.7150燃油、滑油、可燃液压油1.6150 1.61500.760其他 4.0300I4'01300r e1200*讲授新课三、舱底水系统的用途舱底水是船舶在营行过程中，船体里经常积存的液体（主要是水或含有少量油的水）。

舱底水的来源主要有：⑴ 主机、辅机、设备及管路接头因密封不良渗漏的油或水；⑵艉管密封渗漏的油和水；⑶ 从舵机舱向机舱或轴隧泄放的舱底水；⑷ 从空压机、空气瓶中泄放出的凝水，蒸汽分配阀组及管路来的泄放水；⑸空调管路、风管的凝水以及钢质舱壁及管壁的凝水；⑹清洗滤器、设备零件等的冲洗水；⑺ 在水线附近舱底及甲板的疏排水；⑻ 扑灭火灾时的消防水、甲板冲洗水；⑼ 对有些特殊的舱室在紧急情况下的灌注水；⑽通过非水密部位渗入的雨水等。
