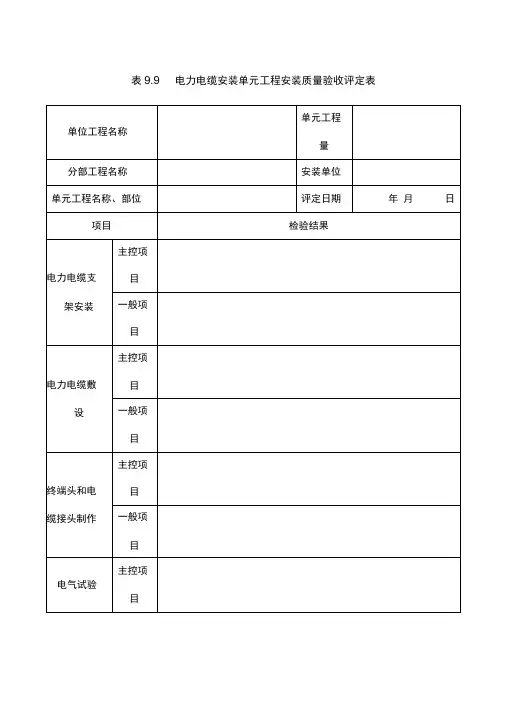

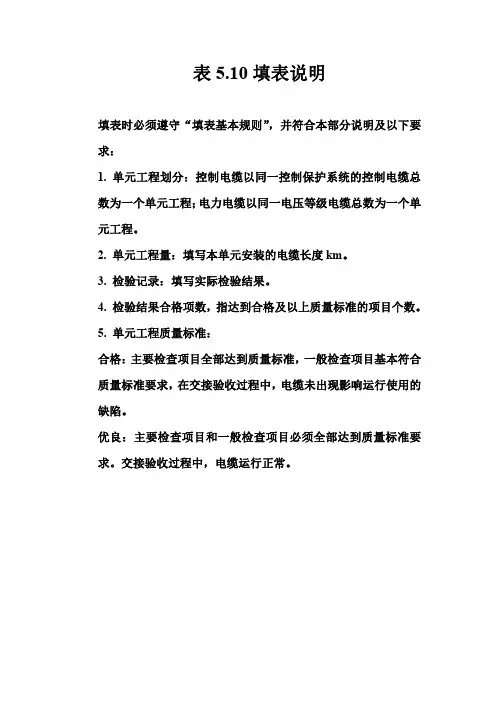

表5.10填表说明
填表时必须遵守“填表基本规则”，并符合本部分说明及以下要求：
1.单元工程划分：控制电缆以同一控制保护系统的控制电缆总数为一个单元工程；电力电缆以同一电压等级电缆总数为一个单元工程。
2.单元工程量：填写本单元安装的电缆长度km。
3.检验记录：填写实际检验结果。
4.检验结果合格项数，指达到合格及以上质量标准的项目个数。
5.单元工程质量标准：
合格：主要检查项目全部达到质量标准，一般检查项目基本符合质量标准要求，在交接验收过程中，电缆未出现影响运行使用的缺陷。
优良：主要检查项目和一般检查项目必须全部达到质量标准要求。
交接验收过程中，电缆运行正常。
电线安装单元工程质量评定表
1.项目信息
工程名称：
项目编号：
工程位置：
工程负责人：
日期：
2.安装单元工程质量评定
2.1 电线材料选择
材料符合工程设计要求：（是/否）
材料合格证明是否提供：（是/否）
材料外观质量良好：（是/否）
2.2 电线布线和连接
电线布线符合设计要求和规范：（是/否）
电线连接牢固可靠：（是/否）
电线防护措施是否完善：（是/否）
2.3 电线接地
接地电阻符合规范：（是/否）
接地线连接是否牢固：（是/否）
接地防护是否完善：（是/否）
2.4 安全设施
安全警示标志是否完整明确：（是/否）
安全标识是否牢固：（是/否）
安全设施是否易于使用：（是/否）
2.5 施工质量
施工过程是否有记录：（是/否）
施工符合规范要求：（是/否）
施工质量整体评价：（优/良/合格/不合格）
3.结论
对于以上评定内容，经综合评估，该电线安装单元工程的质量评定为：（优/良/合格/不合格）
4.维修建议
针对不合格项，提出维修改进建议：
针对合格项，提出维护保养建议：
5.评定人员
评定人员姓名：
评定日期：
请将表中的项目信息、工程设计要求、规范等根据实际情况填写。
本表用于评定电线安装单元工程的质量情况，以便提供维修和改进建议。

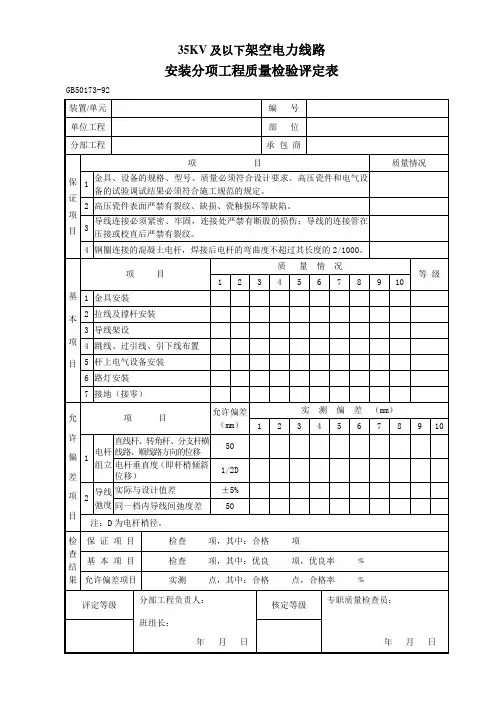

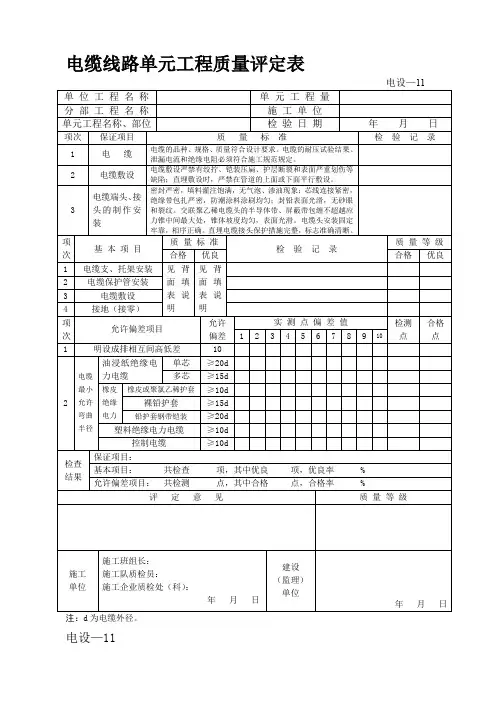

电缆线路单元工程质量评定表注：d为电缆外径。
电设—11说明保证项目检查数量：1、2项全数检查；3项按不同类别的电缆头抽查10%，但不少于5个。
检验方法：1项检查试验记录； 2项观察检查和检查隐蔽工程记录；3项观察检查和检查安装记录。
基本项目：检查数量：1项按不同类型的支、托架各抽查5段；2、3项按不同敷设方式、场所各抽查5处；4项抽查5处。
检验方法：1、2、4观察检查；3项观察检查和检查隐蔽工程记录及简图。
允许偏差项目：检查数量：按按不同类型的支、托架各抽查5段；电缆按不同类别各抽查5处。
检验方法：1项用拉线和尺量检查；2项用尺量检查。
基本项目质量标准：1、电缆支、托架安装：合格：位置正确，连接可靠，固定牢固，油漆完整，在转弯处能托住电缆平滑均匀的过渡，托架加盖部分盖板齐全。
优良：在合格基础上，间距均匀，排列整齐，横平竖直，油漆色泽均匀。
2、电缆保护管安装：合格：管口光滑，无毛刺，固定牢靠，防腐良好。
弯曲处无弯偏现象，其半径不小于电缆的最小允许弯曲半径；出入地沟、隧洞和建筑物的保护管口密封严密。
优良：在合格证的基础上，弯曲处无明显地皱折和不平，出入地沟、隧洞和建筑物的保护管，坡向及坡度正确。
明设部分横平竖直，成排敷设的排列整齐。
3、电缆敷设：合格：座标和标高正确，排列整齐，标志桩、标志牌设置准确；有防燃隔热和防腐蚀要求的电缆保护措施完整。
在支架上敷设时，固定可靠，同一侧支架上的电缆排列顺序正确，控制电缆应放在电力电缆的下面，1KV及其以下的电力电缆应放在1KV及其以上的电力电缆的下面；直埋电缆的埋设深度、回填土要求、保护措施以及电缆间和电缆与地下管网间平行或交叉的最小距离均应符合施工规范规定。
优良：在合格基础上，电线转弯处和分支处不紊乱，走向整齐清楚；电缆的的标志桩、标志牌清晰齐全；直埋电缆的隐蔽工程记录及简图齐全、准确。
4、接地（接零）：合格：电线及其支、托架和保护管接地（接零）支线敷设连接紧密、牢固，接地（接零）线截面选用正确，涂防腐的部分涂漆均匀无遗漏。
35kV配电装置安装单位工程质量验收评定表控制及直流系统设备安装分部工程质量验收评定表工程编号：5-1 表号：DL/T 5161.1 表4.0.2盘、柜基础安装分项工程质量检验评定表工程编号：5-1-1 表号：DL/T 5161.8 表1.0.2工程编号：5-1-1 表号：DL/T 5161.8 表5.0.2工程编号：5-1-1 表号：DL/T 5161.8 表5.0.2续盘、柜基础安装分项工程质量检验评定表工程编号：5-1-2 表号：DL/T 5161.8 表1.0.2工程编号：5-1-2 表号：DL/T 5161.13 表2.0.2工程编号：5-1-2 表号：DL/T 5161.13 表2.0.2续工程编号：5-1-3 表号：DL/T 5161.8 表7.0.2续蓄电池台架安装分项工程质量检验评定表工程编号：5-1-4 表号：DL/T 5161.9 表1.0.2蓄电池安装分项工程质量检验评定表工程编号：5-1-4 表号：DL/T 5161.9 表2.0.235kV配电柜安装分部工程质量验收评定表工程编号：5-2 表号：DL/T 5161.1 表4.0.2基础型钢安装分项工程质量检验评定表工程编号：5-2-1 表号：DL/T 5161.8 表1.0.2工程编号：5-2-2 表号：DL/T 5161.8 表2.0.1工程编号：5-2-2 表号：DL/T 5161.8 表2.0.1续工程编号：5-2-3 表号：DL/T 5161.4 表3.0.2工程编号：5-2-3 表号：DL/T 5161.4 表3.0.2续工程编号：5-2-4 表号：DL/T 5161.2 表3.0.2工程编号：5-2-4 表号：DL/T 5161.2 表3.0.2续。

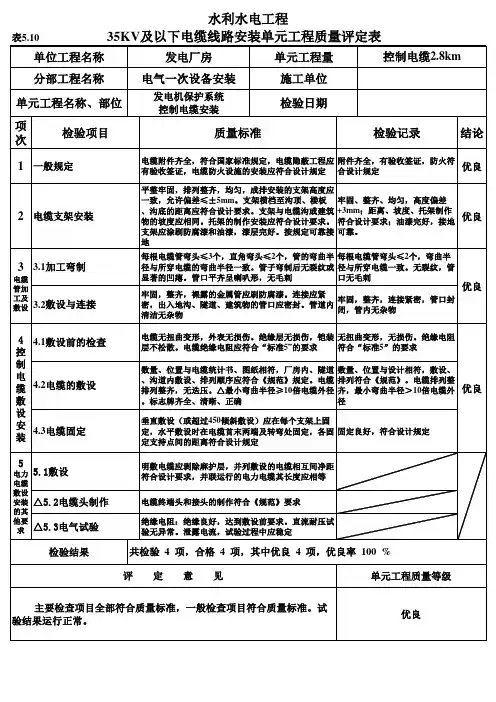

水利水电工程表5.10 35kV及以下电缆线路安装单元工程质量评定表单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位检验日期年月日项次检查项目质量标准检验记录结论1 一般规定电缆附件齐全，符合国家标准规定，电缆隐蔽工程应有验收签证，电缆防火设施的安装应符合设计规定2 电缆支架安装平整牢固，排列整齐、均匀，成排安装的支架高度应一致，允许偏差小于等于±5mm。
支架横档至沟顶、楼板、沟底的距离应符合设计要求。
支架与电缆沟或建筑物的坡度应相同。
托架的制作安装应符合设计要求。
支架应涂刷防腐漆和油漆，漆层完好。
按规定可靠接地3电缆管加工及敷设3.1加工弯制每根电缆管弯头小于等于3个，直角弯头小于等于2个，管的弯曲半径不应小于所穿电缆的最小允许弯曲半径。
管子弯制后无裂纹，弯扁程度不大于管子外径的10%。
管口平齐呈喇叭形，无毛刺3.2敷设与连接安装牢固、整齐，裸露的金属管应刷防腐漆。
连接紧密，出入地沟、隧道、建筑物的管口应密封。
管道内清洁无杂物4控制电缆敷设安装4.1敷设前的检查电缆无扭曲变形，外表无损伤。
绝缘层无损伤，铠装层不松散。
电缆绝缘电阻应符合GB50150-91的要求4.2电缆的敷设数量、位置与电缆统计书、图纸相符，厂房内，隧道、沟道内敷设、排列顺序应符合GB50168-92规定。
电缆排列整齐。
△最小弯曲半径大于等于10倍电缆外径。
标志牌齐全、清晰、正确4.3电缆固定垂直敷设（或超过45°倾斜敷设）应在每个支架上固定，水平敷设时在电缆首末两端及转弯处固定，各固定支持点间的距离符合设计规定5电力电缆敷设安装的其他要求5.1敷设明敷电缆应剥除麻护层，并列敷设的电缆相互间净距符合设计要求，并联运行的电力电缆其长度应相等△5.2电缆头制作电缆终端头和接头的制作符合《规范》要求△5.3电气试验绝缘电阻：绝缘良好，达到敷设前要求。
直流耐压试验无异常。
试验过程中泄漏电流应稳定无异常检验结果共检验项，合格项，其中优良项，优良率％评定意见单元工程质量等级主要检查项目符合质量标准，一般检查项目全部质量标准。
电缆线路工程质量验收与评定记录表工程编号：单位工程名称单位工程名称建设单位设计单位开工日期施工单位监理单位竣工日期序号项目验收内容业主项目部核查意见启委会验收组抽查意见1分部工程质量验收结果统计分部工程名称验收结论电缆线路土建分部工程电缆线路安装分部工程电气试验分部工程验收结果应核查分部工程数实核查分部工程数符合标准及设计要求的分部工程数2质量控制资料核查出厂证件及试验资料出厂合格证材料设备质量证明试验和检测报告线路参数测试报告主要技术资料及施工记录设计变更及图纸会检纪要施工质量检查及评级记录分部工程验收消缺整改记录隐蔽工程验收记录WHS质量控制记录监理过程控制资料监理旁站记录监理初检消缺整改记录核查结果应核查资料项数实核查资料项数符合标准要求项数3安全和主要功能抽查接地电阻抽查检查结果：电缆沟排水抽查电缆绝缘性能抽查抽查结果应核查功能项数实核查功能项数符合标准和设计要求功能项数4观感质量验收电缆及其地面路径标识检查电缆沟、管外观检查电缆桥架、支架安装、电缆敷设及接线工艺检查接地装置外观检查验收结果应验收项数实验收项数符合规定标准要求项数5业主项目部综合验收结论：启委会验收组综合验收结论：6评定结论：参加验收单位施工单位监理单位设计单位业主项目部启委会验收组（公章）项目负责人：年月日（公章）项目负责人：年月日（公章）项目负责人：年月日（公章）项目负责人：年月日（签字）验收组负责人：年月日备注：1.检查意见栏填写要求：符合要求的检查项打“√”，不符合要求的检查项打“×”，未检查项打“/”；2.验收结论栏填写“优良”或“合格”；3.单位工程质量验收是由业主项目部组织监理、设计、施工单位等单位参加的验收，验收合格后，移交给启委会验收组组织相关单位进行投产前的启动验收。
