PVC线槽-线槽规格-线槽_图文(精)

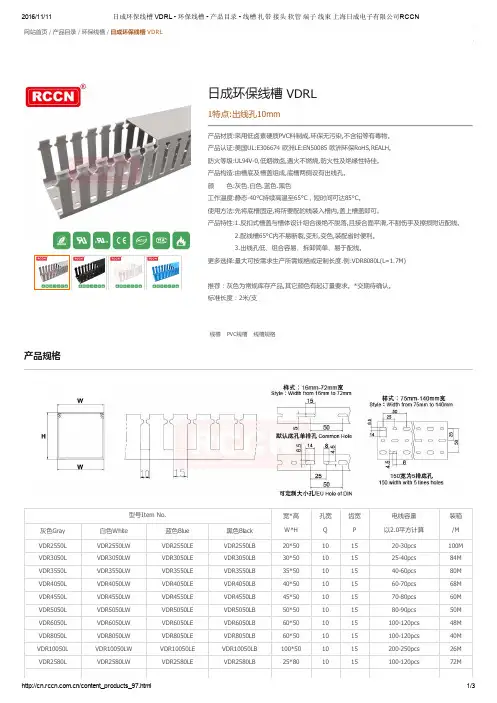

网站首页 / 产品目录 / 环保线槽 / 日成环保线槽 VDRL日成环保线槽 VDRL1特点:出线孔10mm产品材质:采用低卤素硬质PVC料制成,环保无污染,不含铅等有毒物。

产品认证:美国UL:E306674 欧洲LE:EN50085 欧洲环保RoHS,REALH。

防火等级:UL94V-0,低烟微卤,遇火不燃烧,防火性及绝缘性特佳。

产品构造:由槽底及槽盖组成,底槽两侧设有出线孔。

颜色:灰色.白色.蓝色.黑色工作温度:静态-40°C持续高温至65°C，短时间可达85°C。

使用方法:先将底槽固定,将所要配的线装入槽内,盖上槽盖即可。

产品特性:1.反扣式槽盖与槽体设计组合後绝不脱落,且接合面平滑,不割伤手及擦损附近配线。

2.配线槽65°C内不易断裂,变形,变色,装配省时便利。

3.出线孔低、组合容易、拆卸简单、易于配线。

更多选择:量大可按需求生产所需规格或定制长度.例:VDR8080L(L=1.7M)推荐：灰色为常规库存产品,其它颜色有起订量要求。

*交期待确认。

标准长度：2米/支线槽PVC线槽线槽规格型号Item No.宽*高W*H 孔宽Q齿宽P电线容量以2.0平方计算装箱/M灰色Gray白色White蓝色Blue黑色BlackVDR2550L VDR2550LW VDR2550LE VDR2550LB20*50101520-30pcs100M VDR3050L VDR3050LW VDR3050LE VDR3050LB30*50101525-40pcs84M VDR3550L VDR3550LW VDR3550LE VDR3550LB35*50101540-60pcs80M VDR4050L VDR4050LW VDR4050LE VDR4050LB40*50101560-70pcs68M VDR4550L VDR4550LW VDR4550LE VDR4550LB45*50101570-80pcs60M VDR5050L VDR5050LW VDR5050LE VDR5050LB50*50101580-90pcs50M VDR6050L VDR6050LW VDR6050LE VDR6050LB60*501015100-120pcs48M VDR8050L VDR8050LW VDR8050LE VDR8050LB60*501015100-120pcs40M VDR10050L VDR10050LW VDR10050LE VDR10050LB100*501015200-250pcs26M VDR2580L VDR2580LW VDR2580LE VDR2580LB25*801015100-120pcs72M 产品规格VDR3080L VDR3080LW VDR3080LE VDR3080LB30*801015110-125pcs56M VDR3580L VDR3580LW VDR3580LE VDR3580LB35*801015110-130pcs56M VDR4080L VDR4080LW VDR4080LE VDR4080LB40*801015140-160pcs48M VDR4580L VDR4580LW VDR4580LE VDR4580LB45*801015140-160pcs40M VDR5080L VDR5080LW VDR5080LE VDR5080LB5*801015160-180pcs40M VDR5580L VDR5580LW VDR5580LE VDR5580LB55*801015160-180pcs32M VDR6080L VDR6080LW VDR6080LE VDR6080LB60*801015180-210pcs32M VDR8080L VDR8080LW VDR8080LE VDR8080LB80*801015240-290pcs24M VDR10080L VDR10080LW VDR10080LE VDR10080LB100*801015260-350pcs24M VDR12080L VDR12080LW VDR12080LE VDR12080LB120*801015280-380pcs16M VDR14080L VDR14080LW VDR14080LE VDR14080LB140*801015350-450pcs16M图片介绍规格书下载日成线槽UL证书E306674日成线槽CUL证书E306674中铁线槽阻燃报告线槽阻燃报告线槽REACH日成线槽环保证书日成碳黑环保证书日成线槽CE证书日成环保线槽 VDRL产品目录相关产品日成HVDRF型环保线槽特点:出线孔4MM 齿宽6MM 日成VDRF型环保线槽特点:出线孔8MM 齿宽12MM日成JF型尼龙拖链1日成JF型尼龙拖链日成线槽剪刀WT-41手动式快速省力日成线槽剪刀WT-31手动式高性价比快速省力PDF PDF PDF PDF PDF PDF PDF PDF PDF更多返回环保线槽 >线槽齿剪断钳DP-61快速剪断6MM 宽的齿日成线槽铆钉枪TNR-11用于快速底孔固定日成线槽剪刀WT-11手握式 适用于65MM 宽日成线槽连接件1用于连接槽底日成线槽双面胶带 DF1用于粘贴槽底背胶代替螺丝日成线槽标识牌 FWR1特点：用于标识槽内线路用途日成配线槽铆钉 SR1特点:用于固定槽底代替螺丝配线槽分线隔离套 WR1特点:用于槽内分类理线日成圆底孔密封线槽 SDRO1特点:自攻螺丝胀塞固定日成电话线槽 TC1用于较小线安装 耐踩日成圆形地板配线槽 RD半圆形用于地面布线日成尼龙拨开式线槽 FD特点：可弯曲日成带突出闭口线槽 VDRCT1闭口式 盖子有二条突出日成大底孔线槽 VDRU1大底孔背面走线 1U 2U日成环保线槽盖 DC1各种规格的线槽盖日成槽盖突出线槽 HVDRFT1槽盖有二个突出标识日成环保阻燃分隔板1特点:用于槽内分类不同功能…日成通信柜线槽1特点：用于通讯柜类型线槽日成大闭口线槽 VDRCL1特点:出线孔17MM日成易折断型线槽 GDRFZ特点:齿内带槽 折断平整 出…日成易折断型线槽 HVDRFZ特点:齿内带槽 折断平整 出…日成易折断型线槽 VDRFZ特点:齿内带槽 折断平整 出…日成环保线槽 VDRL1特点:出线孔10mm日成密封无卤线槽 SDRHF1特点:全密封无孔耐高温无卤线槽 HVDRT-HF1特点:细齿无卤耐高温线槽 …。

PVC线槽：线槽规格与图文精解PVC线槽简介PVC线槽是一种安装在地面或墙壁上的电线管道，它可以将电缆、音频线、视频线等电线分别集中到线槽内进行保护和管理。

PVC线槽由合成材料制成，与传统的铁制线槽相比具有轻量、安装方便、维护简单等特点，在家庭、办公室、商业和工业领域广泛使用。

PVC线槽有多种规格和尺寸，在使用时需要根据实际需要选择不同规格的线槽，下面将介绍PVC线槽的规格和图文精解。

PVC线槽规格PVC线槽规格一般以毫米为单位，主要包括线槽高度、线槽宽度和长度三个方面，具体规格如下：1.线槽高度：线槽是电线管道的一种，高度是线槽重要的属性之一。

PVC线槽一般高度从10mm到250mm不等，常用的规格为：10mm、15mm、20mm、25mm、30mm、40mm、50mm、60mm、80mm、100mm、120mm、150mm、200mm、250mm等。

2.线槽宽度：线槽宽度是线槽内部空间宽度，一般与线槽高度相对应，也有部分规格宽度较高而高度较低的情况。

常用的宽度规格为：10mm、15mm、20mm、25mm、30mm、40mm、50mm、60mm、80mm、100mm、120mm、150mm、200mm等。

3.线槽长度：线槽长度是指线槽的通用长度，主要根据实际需要进行裁剪。

PVC线槽一般长度从1米到2米不等，也可以定制长度以适应特定的需求。

需要注意的是，在选择PVC线槽规格时需要参照实际需求以及电缆所需的空间大小来选择合适的规格。

线槽的规格大小不仅仅影响到线缆的数量和排列，还会直接影响线槽的耐压能力和承载能力。

PVC线槽图文精解PVC线槽使用图文精解，其具体步骤如下：步骤一：准备材料准备要使用的PVC线槽和相应的安装工具，如尺子、电钻、螺丝、扳手等。

步骤二：确定安装位置根据实际需要，确定PVC线槽安装的位置和长度，并用尺子和笔在地面或墙壁标记好线槽的位置。

步骤三：安装线槽使用电钻和螺丝将PVC线槽固定在标记的位置上，注意要将安装螺丝尺寸和线槽规格对应，不要同时使用过短或过长的螺丝。

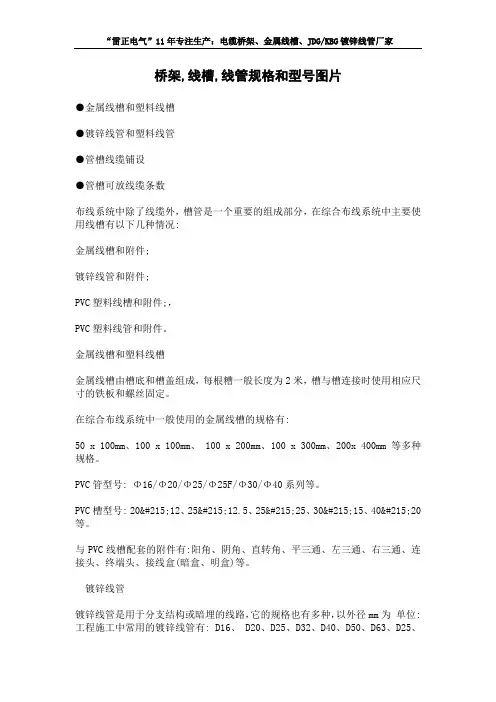

桥架,线槽,线管规格和型号图片●金属线槽和塑料线槽●镀锌线管和塑料线管●管槽线缆铺设●管槽可放线缆条数布线系统中除了线缆外，槽管是一个重要的组成部分，在综合布线系统中主要使用线槽有以下几种情况:金属线槽和附件;镀锌线管和附件;PVC塑料线槽和附件;，PVC塑料线管和附件。

金属线槽和塑料线槽金属线槽由槽底和槽盖组成，每根糟一般长度为2米，槽与槽连接时使用相应尺寸的铁板和螺丝固定。

在综合布线系统中一般使用的金属线槽的规格有:50 x 100mm、100 x 100mm、 100 x 200mm、100 x 300mm、200x 400mm等多种规格。

PVC管型号: Φ16/Φ20/Φ25/Φ25F/Φ30/Φ40系列等。

PVC槽型号: 20×12、25×12.5、25×25、30×15、40×20等。

与PVC线槽配套的附件有:阳角、阴角、直转角、平三通、左三通、右三通、连接头、终端头、接线盒(暗盒、明盒)等。

镀锌线管镀锌线管是用于分支结构或暗埋的线路，它的规格也有多种，以外径mm为单位:工程施工中常用的镀锌线管有: D16、 D20、D25、D32、D40、D50、D63、D25、D110等规格。

镀锌线管一般管内填充物占30%左右，以便于穿线。

金属线管还有一种是软管(俗称蛇皮管),供弯曲的地方使用。

塑料线管PVC阻燃导管是以聚氯乙稀树脂为主要原料,按外径有: D16、D20、D25、D32、D40、D45、D63、D25、D110等规格。

与PVC管安装配套的附件有:接头、螺圈、弯头、弯管弹簧;一通接线合、通接线合、三通接线合、四通接线合、开口管卡、专用截管器、PVC胶合剂等。

电缆桥架桥架是布线行业的一个术语，是建筑物内布线不可缺少的一个部分。

桥架分为普通型桥架、重型桥架、槽式桥架。

在普通桥架中还可分为普通型桥架，直边普通型桥架。

布线系统中除了线缆外,槽管是一个重要的组成部分.可以说,金属槽,PVC槽,金属管,PVC管是综合布线系统的基础性材料.在综合布线系统中使用的线槽主要有以下几件种:◆金属槽和附件◆金属管和附件◆PVC塑料槽和附件◆PVC塑料管和附件现叙述如下.一,金属槽和塑料槽金属槽由槽底槽盖组成,每根槽一般长度为2M,槽与槽连接时应使用相应尺寸的铁板和螺丝固定.槽的外形如图7-1所示.槽盖槽底图7-1槽的外形在综合布线系统中一般使用的金属槽的规格有50㎜×100㎜,100㎜×100㎜,100㎜×200㎜,100㎜×300㎜,200㎜×400㎜等多种规格.塑料槽的外形与图7-1类似,但它品种规格更多,从型号上分有PVC-20系列,PVC-25系列,PVC-25F系列,PVC-30系列,PVC-50系列,PVC-40系列等等. 从规格上分有20㎜×12㎜,25㎜×12.5㎜,25㎜×25㎜,30㎜×15㎜,40㎜×20㎜等等.与PVC槽配套的附件有阳角,阴角,直转角,平三角,顶三角,左三角,右三角,连接头,终端头和接线盒(暗盒,明盒)等.二,金属管和塑料管金属管用于分支结构暗埋的线路,它的规格上分有D16,D20,D25,D32,D40,D50,D63,D25,D110,等规格.在金属管内穿线比线槽布线难度更大一些,在选择金属管时要注意选择管径大一点.一般管内填充物占30%左右,以便于穿线.金属管还有一种是软管(蛇皮管),供不便于弯曲的地方使用.塑料管在产品中分为两大类,即PE阴燃导管和PVC阴燃导管.PE阻燃导管是一种塑制半硬导管,按外径分有D16,D20,D25,D32,四种规格.它的外观为白色,具有强度高,而腐蚀,绕性好,内壁光滑等优点,明,暗装穿线兼用.它可以盘为单位,每盘重为25㎏.PVC阻燃导管是一种以聚氯乙烯树脂为主要原料,国入适量的助剂,经加工设备剂压成型的刚性导管.小管径PVC阻燃际管可在常温下进行弯曲,便于用户使用,按外径分有D16,D20,D25,D32,D40,DD45,D63,D25,和D110等规格.与PVC管安装配套的附件有接头,螺圈,弯头,弯管弹簧,一通接线盒,二通接线盒,三通接线盒,四通接线盒,开口卡,专用截管器和PVC粗合剂等.三,桥架桥架是布线行业的一个术语,是建筑物内布线不可缺少的一部分.桥架分为普通型桥架,重型桥架和槽式桥架.在普通型架中还可分为普通型桥架,直边普通型桥架.在普通桥架中,有以下主要配件供组合:梯架,弯通,三通,四通,多节二通凸弯通,凹弯通调高板,端各联结板,调宽板,垂直转角联接件,联接板,小平转角联结板的隔离板等.在直边普通型桥架中有以下主要配件供组合:梯架,弯通,三通,四通,多节二通凸弯通,凹弯通调高板,盖板,弯通盖板,三通盖板,四通盖板,凸弯通盖板,凹弯通盖板,花孔托盘,花孔弯通,花孔四通托盘,联结板,垂直转角联接板,小平转角联结板,端向联接板护板,隔离板,调宽板和端头挡板等.重型桥架,槽式桥架要网络布线中很少使用,这里就不再叙述.四,槽管的线缆铺设槽管的线缆铺设主要有4种方法采用电缆桥架或线槽和预埋钢管结合的方式(1)电缆桥架宜高出地面2.2 M以上;桥架顶部距顶棚其它障碍物不应小于0.3M;桥架宽度不宜小于0.1M;桥架内横断面的填充率不应超不定期50%.(2)电缆桥架内缆架内缆线垂直铺设时,在缆线的上端和每间隔约1.5M处应固定在桥架的支架上;水平铺设时,在缆线的首,尾,拐弯处和每间隔2M-3M处进行固定.(3)电缆线槽宜高出地面2.2M以上.在吊顶内设置时,槽盖开启应保持80MM的垂直净空,线槽截面利用率不应超过50%.(4)布放线槽缆线要以不绑扎:槽内缆线应顺直,尽量不交叉;缆线不应溢出线槽,在缆线进出线槽部位,拐弯处应绑扎固定.垂直线槽布放缆线应在每间隔1.5M处固定在缆线支架上.(5)在水平,垂直桥架和垂直线槽中铺设缆线时,应对缆线进行绑扎.绑扎间距不宜大于1.5M,扣间距应均匀,松紧适度.设置缆线桥架和缆线槽支撑保护要求.桥架水平铺设时,支撑间距一般为1M-1.5M,垂直铺设时固定在建筑物体上面间距宜小于2M.金属线槽铺设时,如是支架或吊架,则在线槽接头处,离分线槽两端口0.5M处和拐弯转变处固定间距为1M-1.5M.塑料线槽槽底固定点间距一般0.8M-1M.预埋金属线槽支撑保护方式在建筑物中可使用不同尺寸的预埋线槽,按一层或两层设置,应至少预埋两根以上;槽截面高度不宜超过25㎜.线槽直埋长度超过6M或在线槽路由交叉,转变时宜设置拉线盒,以便于布放缆线和维修.拉线盒盖应能开启,并与地面齐平,盒盖处应采取防水措施.线槽宜采用金属管引入分线盒内.预埋金属线槽.预埋暗议定书支撑保护方式暗管宜采用金属管,预在墙体中间的暗管内径不宜超过50㎜;楼板中的暗管内径宜为15㎜-25㎜.在直线布管30M处应设置暗线箱等装置.暗管的转弯角度应大于90°,在路径上每根暗管的转弯不多于两个,并不应用有S 弯出现.弯曲布管时,在每隔15M处应设置暗线箱等装置.暗管转管转变的曲率半径不应小于该管外径的6倍,暗管外径大于50㎜时,不应小于10倍.暗管管口应光滑,并加有绝缘套管,管口伸出部位应为25㎜-50㎜.格形线槽和沟槽结合时,铺设缆线支撑保护的要求沟槽和格形槽必须勾通.沟槽盖板可开启,并与地面齐平,盖板和插座出口处应采取防水措施.沟槽的宽度宜小于600㎜.铺设活动地板的缆线时,活动地板内净空不应小于150㎜;活动地板内如果作为通风系统的风道使用时,地板内净空不小于300㎜.采用公用立柱作为吊顶支撑时,可在立柱中布放缆线,支柱支撑点应避开沟槽和线槽对应位置,支撑应牢固.不同种类的缆线布线在金属槽内应同时槽分隔(用金属板隔开)布放.金属线槽拉线应符合设计要求.干线子系统缆线铺设支撑保护应符合下列要求:◆缆线不得布放要电梯或管道竖井中.◆干线通道间应勾通.◆竖井中缆线穿过每层楼板的孔洞为矩形或圆形.矩形孔洞尺寸不宜小于300㎜×100㎜;圆形孔洞处应至少安装三根圆形钢管,管径不宜小于100㎜.(7)在工作区的信息点位置和缆线铺设方式未定的情况下,或工作区采用地毯下布放缆线时,工作区应设置交接箱,服务面积约为80平方厘米.。

作者：非成败
作品编号：92032155GZ5702241547853215475102
时间：2020.12.13
常用线槽/管规格和布线容量
一、常用PVC线槽规格和船舷数量表
线槽内线的填充率不应大于60%，在线的脸颊、转交、分子集中短处应采用响应的附件，并保持线槽练好封闭性。

线槽垂直或倾斜敷设时应采用线口固定线缆以防止线缆在槽内移动。

垂直敷设时其线缆固定间距不要大于3米
当线管布线的管路较长或有转弯时，应适当加装拉线盒，两个线点之间的距离应符合以下要求：
1）对无弯管路，不超过30M
2）两个拉线点之间有一个弯时，不超过20M
3）两个拉线点之间有两个弯时，不超过10M
4）两个拉线点之间有三个弯时，不超过8M
5）线管与电源支路管距离应大于103mm，与电源主线管之间距离大于310mm，对单根拉力不应超过15kg。

避免在拉线过程中，挫伤、打结、弯曲、缠绕紧
2、整箱用线量=楼层×每层用线量（【0.55×(最远点距离+最近点距离)+6 】×楼层点数总数）
3、总长度=最短信息点长度+最长信息点长度/2×总点数×3.3×1.2
注：得出长度为英尺
用线箱数：总长度（米）/305+2 总长度（英尺）/1000+2
注意：上述数值为线槽/管可容纳线数理论最大值，实际使用请考虑弯角的问题。

作者：非成败
作品编号：92032155GZ5702241547853215475102
时间：2020.12.13。

线槽规格和品种以及线缆的敷设弱电学院---文章分类: 智能建筑→技术专栏∧上一篇∨下一篇◎最新发布列表...发布者：弱电网发布时间：2009-8-29 21:54:00 来源：互联网双击自动滚屏总阅读：360次本周阅读：2次今日阅读：1次布线系统中除了线缆外，槽管是一个重要的组成部分，可以说：金属槽、P V C槽、金属管、P V C管是综合布线系统的基础性材料。

在综合布线系统中主要使用线槽有以下几种情况：1) 金属槽和附件；2) 金属管和附件；3) PVC塑料槽和附件；4) PVC塑料管和附件。

现叙述如下。

1. 金属槽和塑料槽金属槽由槽底和槽盖组成，每根糟一般长度为2米，槽与槽连接时使用相应尺寸的铁板和螺丝固定。

槽的外型如图1所示。

图1 槽的外形在综合布线系统中一般使用的金属槽的规格有： 5 0×1 0 0 m m、1 0 0×1 0 0 m m、1 0 0×2 0 0 m m、1 0 0×3 0 0 m m、2 0 0×4 0 0 m m 等多种规格。

塑料槽的外状与图1类似，但它的品种规格更多，从型号上讲有： P V C - 2 0系列、P V C - 2 5系列、P V C - 2 5 F系列、P V C - 3 0系列、P V C - 4 0系列、P V C - 4 0 Q系列等。

从规格上讲有：2 0×1 2、2 5×1 2 . 5、2 5×2 5、3 0×1 5、4 0×2 0等。

与P V C槽配套的附件有：阳角、阴角、直转角、平三通、左三通、右三通、连接头、终端头、接线盒(暗盒、明盒)等。

外型如图2PVC-40Q塑料线槽明敷设安装配套附件（白色）图2 槽配套附件2.金属管和塑料管金属管是用于分支结构或暗埋的线路，它的规格也有多种，以外径m m为单位：工程施工中常用的金属管有：D16、D20、D25、D32、D40、D50、D63、D25、D110等规格。

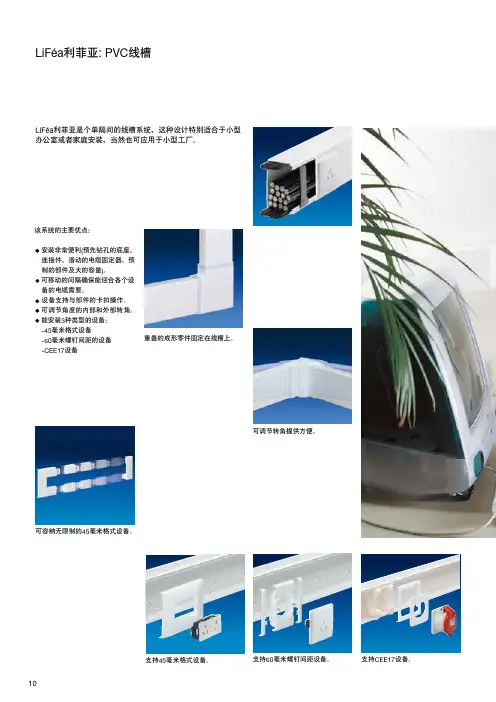

10LiFéa 利菲亚是个单隔间的线槽系统，这种设计特别适合于小型办公室或者家庭安装，当然也可应用于小型工厂。

LiFéa 利菲亚: PVC 线槽该系统的主要优点：　安装非常便利(预先钻孔的底座、 连接件、滑动的电缆固定器、预 制的部件及大的容量)。

　可移动的间隔确保能迎合各个设 备的电缆需要。

设备支持与部件的卡扣操作。

可调节角度的内部和外部转角。

　能安装3种类型的设备： -45毫米格式设备-60毫米螺钉间距的设备 -CEE17设备可容纳无限制的45毫米格式设备。

重叠的成形零件固定在线槽上。

可调节转角提供方便。

支持45毫米格式设备。

支持60毫米螺钉间距设备。

支持CEE17设备。

1112线槽底座和封盖内角外角产品型号：产品型号：产品型号：白色LF1501509010棕色LF1501508014包装44米白色LF2002009010棕色LF2002008014包装36米白色LF2003509010M61419010M61429014棕色LF2003508014M61418014M61428014包装40米20件20件白色LF2003609010M61419010M61429010棕色LF2003608014M61418014M61428014包装40米20件20件配有2个连接件白色LF3003009010M59619010M59629010灰色LF3003007030M59617030M59627030包装56米5件5件配有2个连接件白色LF3004509010M61819010M61829010灰色LF3004507030M61817030M61827030包装32米8件8件配有4个电缆固定器M7214和2个连接件白色LF3006009010LFF300649010LFF300639010灰色LF3006007030LFF300647030LFF300637030包装32米5件5件LiFéa利菲亚: uPVC通用线槽(厚度10-30毫米)提供: 穿孔的底座(LF100100除外)，封盖(使用螺丝刀开启)和电缆固定器(60毫米宽或以上)。

PVC线槽规格加厚型电线槽普通电线槽6规格(mm)规格(mm)20×10A20×10B24×14A24×14B30×15A39×19B39×19A59×22B59×22A120×8050×25A160×10060×40A200×10080×40A200×16080×50A300×150100×27A100×40A100×50A100×60A100×80A100×100A150×50A综合布线的线缆计算公式1、 整数用线量（总长度M）=楼层*每层用线量2、 订货总量（总长度M）=所需总长+所需总长*10%+总点数*6每层用线量=[0.55*（最远点距离+最近点距离）+6]*楼层信息点数3、 总长度=最短信息点长度+最长信息点长度/2*总点数*3.3*1.2注：得出的长度为英尺4、 用线箱数计算用线箱数=总长度（单位米）/305+1用线箱数=总长度（英尺）/1000+1l平均=[l（水平）最长+l（水平）最短]/2*1.1+l（垂直）+l（余量）l总长=l平均*信息点数upt箱数=roundup（l总长/305，0）+n（自定数量）价格=utp箱数*单价5、 容量公式： 管槽容量=INT（管槽面积*K） 对CAT5 UTP来说K=0.012例如： 100*100的桥架算法： 100*100*0.012结果： 120根另一种算法100*100*0.4/28.6＝139 根，100*100为桥架的尺寸，0.4是因为桥架线缆敷设时的容量，28.6为线缆的横切面积注：规范要求弱电的槽满率是40%,强电的槽满率是50%价格=utp箱数*单价5、 容量公式： 管槽容量=INT（管槽面积*K） 对CAT5 UTP来说K=0.012例如： 100*100的桥架算法： 100*100*0.012结果： 120根另一种算法100*100*0.4/28.6＝139 根，100*100为桥架的尺寸，0.4是因为桥架线缆敷设时的容量，28.6为线缆的横切面积注：规范要求弱电的槽满率是40%,强电的槽满率是50%。

常用线槽/管规格和布线容量
一、常用PVC线槽规格和船舷数量表
线槽内线的填充率不应大于60%，在线的脸颊、转交、分子集中短处应采用响应的附件，并保持线槽练好封闭性。

线槽垂直或倾斜敷设时应采用线口固定线缆以防止线缆在槽内移动。

垂直敷设时其线缆固定间距不要大于3米
当线管布线的管路较长或有转弯时，应适当加装拉线盒，两个线点之间的距离应符合以下要求：
1）对无弯管路，不超过30M
2）两个拉线点之间有一个弯时，不超过20M
3）两个拉线点之间有两个弯时，不超过10M
4）两个拉线点之间有三个弯时，不超过8M
5）线管与电源支路管距离应大于103mm，与电源主线管之间距离大于310mm，对单根拉力不应超过15kg。

避免在拉线过程中，挫伤、打结、弯曲、缠绕紧
2、整箱用线量=楼层×每层用线量（【0.55×(最远点距离+最近点距离)+6 】×楼层点数总数）
3、总长度=最短信息点长度+最长信息点长度/2×总点数×3.3×1.2
注：得出长度为英尺
用线箱数：总长度（米）/305+2 总长度（英尺）/1000+2
注意：上述数值为线槽/管可容纳线数理论最大值，实际使用请考虑弯角的问题。

地面线槽简介地面线槽，地面线槽规格，地面线槽图片地面线槽也称为“橡胶过线板”“电缆过线板”“线槽板”，提供临时线路、管路之安防产品，隶属橡胶制品。

其作用是将裸露在外的电缆、电线或其它管线敷设于内槽当中，提供一个连续、安全的穿越通道，避免其直接裸露引发的各类安全隐患。

英文名称：The wire slot plate产品材料：高强橡胶阻燃橡胶、软质高韧性PVC。

[地面线槽规格表]1、1000mm*130mm*20mm (LxWxH)（1孔槽板）单槽槽径：40*13mm 型号：XC-A-012、1000mm*275mm*35mm (LxWxH)（1孔槽板）单槽槽径：105*30mm 型号：XC-A-023、1000mm*250mm*45mm (LxWxH)（2孔槽板）单槽槽径：32*35mm 型号：XC-A-034、1000mm*310mm*55mm (LxWxH)（3孔槽板）单槽槽径：35*35mm 型号：XC-B-025、900mm*500mm*75mm (LxWxH)（3孔槽板）单槽槽径：55*65mm 型号：XC-A-046、770mm*485mm*65mm (LxWxH)（4孔槽板）单槽槽径：40*40mm 型号：XC-B-037、900mm*500mm*50mm (LxWxH)（5孔槽板）单槽槽径：32*35mm 型号：XC-A-058、900mm*620mm*100mm (LxWxH)（大2孔槽板）单槽槽径：80*90mm型号：XC-A-07产品材质：优质橡胶或优质PVC材料（防电压、更安全、耐压）地面线槽图片地面线槽■ 坚韧，绝缘，超高耐压（最高负载65吨）■ 适合所有的户外天气、防雨、防雷、防潮，阻燃■ 表层防滑表面纹理■ 全方位保护给类线缆及通讯数据线■ 设计独特、无需破坏地面安装■ 经久耐用，表层防滑表面纹理■ 安装简单，移动方便，结构设计简介实用■ 独有弯头、三通、变径等配件选择■ 1孔、2孔、3孔、4孔、5孔多样设计，完全适用会展、演艺、车间、电力、通信、军事等行业域地面线槽作用舞台过线板，也称之为“橡胶线槽板、减速带线槽、内槽式减速带、路拱线槽、过桥板”等，产品由高强橡胶复合材料制作而成，适用温度-32至65摄氏度，产品坚固耐用，耐压持久寿命长，对车的磨损少，无噪音，减震性、抗压性极好。
