常用线槽/管规格和布线容量一、常用PVC线槽规格和船舷数量表线槽内线的填充率不应大于60%，在线的脸颊、转交、分子集中短处应采用响应的附件，并保持线槽练好封闭性。
线槽垂直或倾斜敷设时应采用线口固定线缆以防止线缆在槽内移动。
垂直敷设时其线缆固定间距不要大于3米PVC线槽内容线数：规格最大容纳值2条双绞线70条双绞线20*1380*505条双绞线90条双绞线25*13100*508条双绞线110条双绞线30*17100*8016条双绞线130条双绞线39*19120*5023条双绞线150条双绞线50*27120*8036条双绞线330条双绞线60*30200*160二、常用PVC线管规格和穿线数量表当线管布线的管路较长或有转弯时，应适当加装拉线盒，两个线点之间的距离应符合以下要求：1）对无弯管路，不超过30M2）两个拉线点之间有一个弯时，不超过20M3）两个拉线点之间有两个弯时，不超过10M4）两个拉线点之间有三个弯时，不超过8M5）线管与电源支路管距离应大于103mm，与电源主线管之间距离大于310mm，对单根拉力不应超过15kg。
避免在拉线过程中，挫伤、打结、弯曲、缠绕紧密及进水。
规格容纳线数3条双绞线28条双绞线15mm50mm5条双绞线42条双绞线20mm65mm8条双绞线66条双绞线25mm80mm14条双绞线80条双绞线32mm100mm18条双绞线40mm1、订货总量（单位M）=所需总长+所需总长×10%+总点数×62、整箱用线量=楼层×每层用线量（【0."55×(最远点距离+最近点距离)+6】×楼层点数总数）3、总长度=最短信息点长度+最长信息点长度/2×总点数×3."3×1."2注：得出xx为英尺用线箱数：总长度（米）/305+2总长度（英尺）/1000+2注意：上述数值为线槽/管可容纳线数理论最大值，实际使用请考虑弯角的问题。

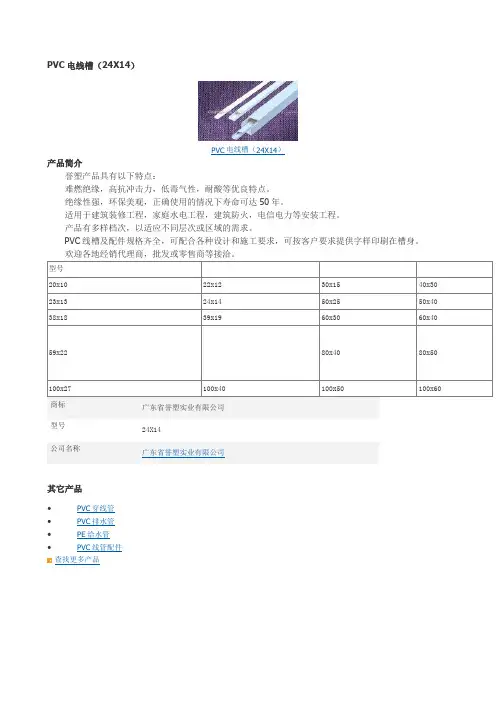

PVC电线槽（24X14）PVC电线槽（24X14）产品简介誉塑产品具有以下特点：难燃绝缘，高抗冲击力，低毒气性，耐酸等优良特点。
绝缘性强，环保美观，正确使用的情况下寿命可达50年。
适用于建筑装修工程，家庭水电工程，建筑防火，电信电力等安装工程。
产品有多样档次，以适应不同层次或区域的需求。
PVC线槽及配件规格齐全，可配合各种设计和施工要求，可按客户要求提供字样印刷在槽身。
欢迎各地经销代理商，批发或零售商等接洽。
型号24X14公司名称广东省誉塑实业有限公司其它产品∙PVC穿线管∙PVC排水管∙PE给水管∙PVC线管配件查找更多产品电线槽（A型）规格（mm）包装（条）售价（元/米）20*10*0.8mm2524*14*0.9mm2530*18*1.2mm2040*18*1.2mm1560*22*1.5mm1080*40*1.6mm4100*27*1.6mm5100*40*1.6mm3提供PVC电线槽（A型）价格的企业是：成都和隆商贸有限公司公司介绍：成都和隆商贸有限公司是一家从事新型建筑装饰材料推广和销售服务的企业。
公司代理品牌有中国《联塑》管道、广东《德塑》管道、四川《川路塑胶》、《多联塑胶》、《康泰塑胶》、甘肃《金川》线缆和南京《菲时特》。
我们本着服务于家庭、服务于工程、服务于企业的原则，以极具前瞻性的眼光，独特的经营理念把新型建筑装饰材料引入市场。
销售产品有管道系统、地暖、地源热泵系统、水暖卫浴、电线电缆、电气开关、消防系统，穿线钢管等。
凭着对健康生活和创新品质的挚爱和追求，公司以高品质的产品，优质的服务来满足客户需求，以“创造健康、舒适、优雅的家居环境”为宗旨。
秉着以质量求生存，以信誉求发展的理念，为提高人类家居而努力。
海纳百川，有容乃大，和隆商贸公司愿与社会各界人士真诚合作，共创辉煌。
PVC电线槽（A型）价格：价格18元/米本文引用地址：/price/show-2173119-1.html标签：线槽产品 >> pvc 铝合金线槽 开关面板线槽 地板线槽 >> 所有小类共有 15 个产品名称:30～120MM 厚 铝合金地线槽 铝合金方线槽 编号: 524220616名称:空调管 空调套管 空调管槽配件齐全 编号: 52422312316名称:开关面板线槽 多功能线槽120X50 编号: 52422305316名称:供应 120X50开关面板多功能线槽 编号: 52422295416名称: 线槽 编号: 52422264416名称:低价供应开关面板线槽 多功能线槽 120X50 编号: 52422261516名称:46MM 特厚型 PVC 地板线槽 地线槽编号: 52422254416名称: 120X50开关面板线槽 编号: 52422244216名称:80MM 厚 铝合金地线槽 铝合金地槽 编号: 52422232716。
PVC线槽规格标准一、概述PVC线槽是一种常用于电缆布线的材料，广泛应用于建筑、工业和住宅等领域。
本文将深入探讨PVC线槽的规格标准，包括其常见规格、材质要求、安装要点以及质量检验方法等内容。
二、常见规格PVC线槽的规格通常包括宽度、高度和长度三个方面。
以下是常见的PVC线槽规格：1. 宽度PVC线槽的宽度通常有25mm、32mm、38mm、50mm和75mm等多种选择。
2. 高度PVC线槽的高度一般有16mm、20mm、25mm、32mm和40mm等多种规格，根据电缆的数量和尺寸选择合适的高度。
3. 长度PVC线槽的长度一般为2米或4米，有些特殊需求下还可以定制其他长度。
三、材质要求PVC线槽的材质主要是聚氯乙烯（PVC），具有良好的绝缘性能和耐腐蚀性。
以下是对PVC线槽材质的一些要求：1. 硬度PVC线槽的材质应具有一定的硬度，能够承受一定的负载和压力。
2. 耐磨性PVC线槽的表面应具有一定的耐磨性，能够长时间使用而不损坏。
3. 耐候性PVC线槽的材质应具有较好的耐候性，能够在室内和室外环境下长期使用而不变质。
4. 阻燃性PVC线槽的材质应具有一定的阻燃性能，以减少火灾发生的风险。
四、安装要点在安装PVC线槽时，有一些要点需要注意，以确保安装质量和使用效果：1. 线槽的选择根据需要布线的电缆数量和尺寸，选择合适的PVC线槽规格，确保能够容纳所有电缆。
2. 固定方式PVC线槽可以采用螺丝固定和胶水固定两种方式。
螺丝固定适用于固定在墙面或地面上，而胶水固定适用于固定在吊顶上。
3. 弯曲处理当需要在布线过程中出现弯曲时，可以通过切割线槽进行弯曲处理，确保电缆的整齐布线。
4. 接地处理在安装PVC线槽时，需要进行接地处理，以保证安全可靠的电气连接。
五、质量检验方法为了确保PVC线槽的质量合格，可以采用以下检验方法：1. 外观检查对PVC线槽进行外观检查，检查其表面是否平整、无气泡、无明显的色差等。
2. 尺寸测量使用测量工具对PVC线槽的宽度、高度和长度进行准确测量，与规格标准进行对比。
不同规格的pvc槽各放多少条线？.依据综合布线施工规范应该为：管径×0.5（或者是0.6）÷线径＝线缆根数详见：综合布线验收规范5.1.2预埋线槽和暗管敷设缆线规定。
线槽容纳线缆数量线槽规格 3类4对 5类4对 3类25对 3类50对 3类100对 5类25对25*25 8 7 1 0 0 025*50 17 15 3 1 0 275*25 27 24 5 3 1 350*50 36 32 7 4 2 550*100 74 66 16 10 5 12100*100 150 134 33 22 11 2575*150 169 151 38 25 13 28100*200 301 269 68 45 23 52150*150 339 303 77 51 27 58.线槽容纳线缆数量线槽规格3类4对5类4对3类25对3类50对3类100对5类25对25*25 8 7 10 0 025*50 17 153 1 0 275*25 27 245 3 1 350*50 3632 7 4 2 550*100 7466 1610 512100*100 150 134 3322 11 2575*150 169 15138 251328100*200 30126968 45 23 52150*150 339 303 77 512758名词解释线槽又名走线槽、配线槽、行线槽（因地方而异），用来将电源线、数据线等线材规范的整理，固定在墙上或者天花板上的电工用具。
一般有塑料材质和金属材质两种，可以起到不同的作用。
塑料材质防火等级94V-0 绝缘性好，不自燃，耐高温至85℃。
网络布线之用。
常见线槽种类绝缘配线槽、拨开式配线槽、迷你型配线槽、分隔型配线槽、室内装潢配线槽、一体式绝缘配线槽、电话配线槽、日式电话配线槽、明线配线槽、圆形配线管、展览会用隔板配线槽、圆形地板配线槽、软式圆形地板配线槽、盖式配线槽（上海博伟塑胶机电有限公司提供资料）。

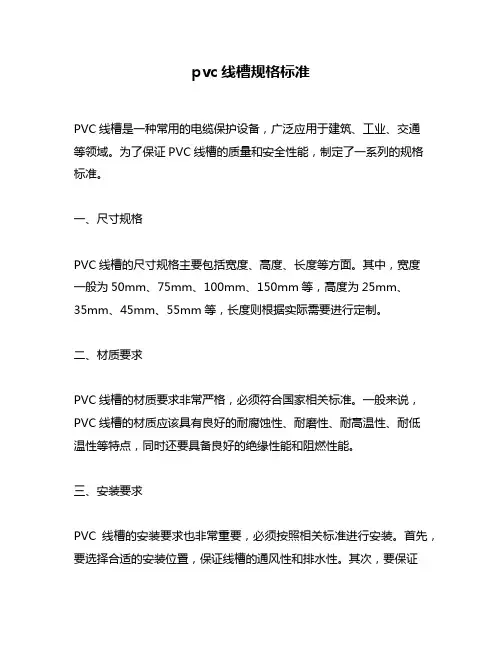

pvc线槽规格标准
PVC线槽是一种常用的电缆保护设备，广泛应用于建筑、工业、交通
等领域。
为了保证PVC线槽的质量和安全性能，制定了一系列的规格标准。
一、尺寸规格
PVC线槽的尺寸规格主要包括宽度、高度、长度等方面。
其中，宽度
一般为50mm、75mm、100mm、150mm等，高度为25mm、
35mm、45mm、55mm等，长度则根据实际需要进行定制。
二、材质要求
PVC线槽的材质要求非常严格，必须符合国家相关标准。
一般来说，PVC线槽的材质应该具有良好的耐腐蚀性、耐磨性、耐高温性、耐低
温性等特点，同时还要具备良好的绝缘性能和阻燃性能。
三、安装要求
PVC线槽的安装要求也非常重要，必须按照相关标准进行安装。
首先，要选择合适的安装位置，保证线槽的通风性和排水性。
其次，要保证
线槽的固定牢固，不得出现晃动或松动的情况。
最后，还要注意线槽的接头处，必须保证接头的牢固性和密封性。
四、使用注意事项
在使用PVC线槽时，也需要注意一些事项。
首先，要避免线槽受到过大的冲击或压力，以免导致线槽变形或破裂。
其次，要避免线槽长时间暴露在阳光下或高温环境中，以免影响线槽的使用寿命。
最后，还要定期对线槽进行检查和维护，保证线槽的正常使用。
总之，PVC线槽规格标准是保证线槽质量和安全性能的重要保障。
在使用PVC线槽时，我们也要遵循相关标准和要求，保证线槽的正常使用和安全性能。

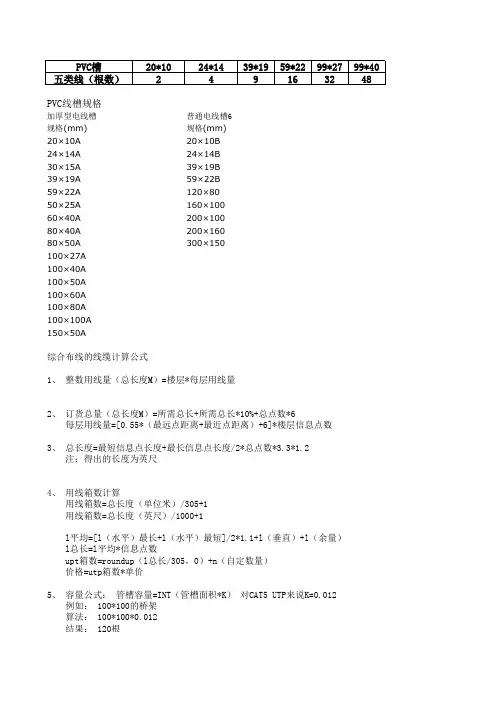

PVC线槽规格加厚型电线槽普通电线槽6规格(mm)规格(mm)20×10A20×10B24×14A24×14B30×15A39×19B39×19A59×22B59×22A120×8050×25A160×10060×40A200×10080×40A200×16080×50A300×150100×27A100×40A100×50A100×60A100×80A100×100A150×50A综合布线的线缆计算公式1、 整数用线量（总长度M）=楼层*每层用线量2、 订货总量（总长度M）=所需总长+所需总长*10%+总点数*6每层用线量=[0.55*（最远点距离+最近点距离）+6]*楼层信息点数3、 总长度=最短信息点长度+最长信息点长度/2*总点数*3.3*1.2注：得出的长度为英尺4、 用线箱数计算用线箱数=总长度（单位米）/305+1用线箱数=总长度（英尺）/1000+1l平均=[l（水平）最长+l（水平）最短]/2*1.1+l（垂直）+l（余量）l总长=l平均*信息点数upt箱数=roundup（l总长/305，0）+n（自定数量）价格=utp箱数*单价5、 容量公式： 管槽容量=INT（管槽面积*K） 对CAT5 UTP来说K=0.012例如： 100*100的桥架算法： 100*100*0.012结果： 120根另一种算法100*100*0.4/28.6＝139 根，100*100为桥架的尺寸，0.4是因为桥架线缆敷设时的容量，28.6为线缆的横切面积注：规范要求弱电的槽满率是40%,强电的槽满率是50%价格=utp箱数*单价5、 容量公式： 管槽容量=INT（管槽面积*K） 对CAT5 UTP来说K=0.012例如： 100*100的桥架算法： 100*100*0.012结果： 120根另一种算法100*100*0.4/28.6＝139 根，100*100为桥架的尺寸，0.4是因为桥架线缆敷设时的容量，28.6为线缆的横切面积注：规范要求弱电的槽满率是40%,强电的槽满率是50%。

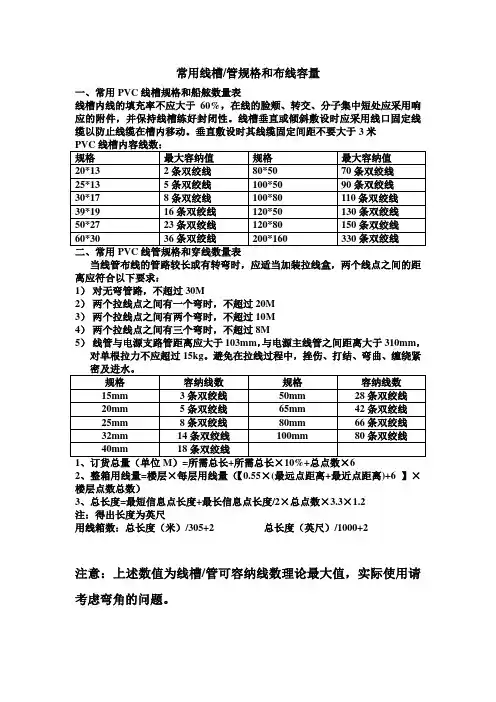

常用线槽/管规格和布线容量
一、常用PVC线槽规格和船舷数量表
线槽内线的填充率不应大于60%，在线的脸颊、转交、分子集中短处应采用响应的附件，并保持线槽练好封闭性。
线槽垂直或倾斜敷设时应采用线口固定线缆以防止线缆在槽内移动。
垂直敷设时其线缆固定间距不要大于3米
当线管布线的管路较长或有转弯时，应适当加装拉线盒，两个线点之间的距离应符合以下要求：
1）对无弯管路，不超过30M
2）两个拉线点之间有一个弯时，不超过20M
3）两个拉线点之间有两个弯时，不超过10M
4）两个拉线点之间有三个弯时，不超过8M
5）线管与电源支路管距离应大于103mm，与电源主线管之间距离大于310mm，对单根拉力不应超过15kg。
避免在拉线过程中，挫伤、打结、弯曲、缠绕紧
2、整箱用线量=楼层×每层用线量（【0.55×(最远点距离+最近点距离)+6 】×楼层点数总数）
3、总长度=最短信息点长度+最长信息点长度/2×总点数×3.3×1.2
注：得出长度为英尺
用线箱数：总长度（米）/305+2 总长度（英尺）/1000+2
注意：上述数值为线槽/管可容纳线数理论最大值，实际使用请考虑弯角的问题。

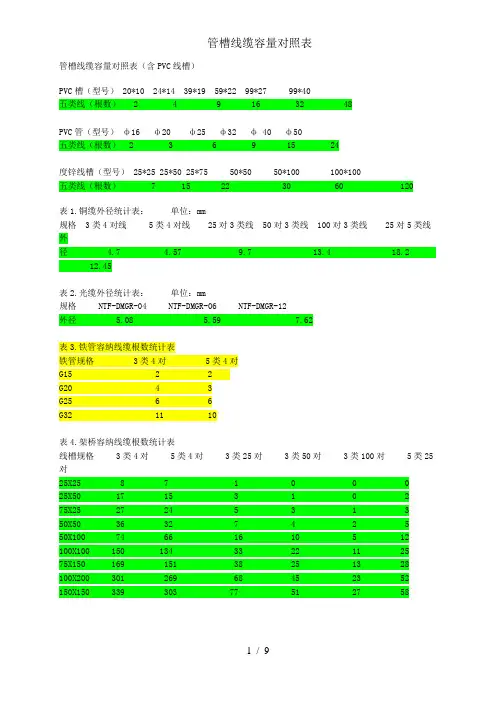

管槽线缆容量对照表（含PVC线槽）PVC槽（型号） 20*10 24*14 39*19 59*22 99*27 99*40五类线（根数） 2 4 9 16 32 48PVC管（型号）ф16 ф20 ф25ф32 ф 40ф50五类线（根数） 2 3 6 9 15 24度锌线槽（型号） 25*25 25*50 25*75 50*50 50*100 100*100五类线（根数）7 15 22 30 60 120表1.铜缆外径统计表：单位：mm规格3类4对线 5类4对线25对3类线50对3类线100对3类线25对5类线外径 4.7 4.57 9.7 13.4 18.212.45表2.光缆外径统计表：单位：mm规格 NTF-DMGR-04 NTF-DMGR-06 NTF-DMGR-12外径 5.08 5.59 7.62表3.铁管容纳线缆根数统计表铁管规格 3类4对 5类4对G15 2 2G20 4 3G25 6 6G32 11 10表4.架桥容纳线缆根数统计表线槽规格 3类4对 5类4对 3类25对 3类50对 3类100对 5类25对25X25 8 7 1 0 0 025X50 17 15 3 1 0 275X25 27 24 5 3 1 350X50 36 32 7 4 2 550X100 74 66 16 10 5 12100X100 150 134 33 22 11 2575X150 169 151 38 25 13 28100X200 301 269 68 45 23 52150X150 339 303 77 51 27 58表5.线槽容纳线缆根数统计表线槽规格截面积3类4对5类4对 3类25对3类50对3类100对5类25对20×10200 224X14 336 8 3 1 0 0 039×18 702 850×25 1250 17 15 3 1 0 260×22 1320 1660×30 1800 2280×40 3200 4080×50 4000 50100×60 6000 80100×100 10000 130120×60 7200 94预埋线槽和暗管敷设缆线应符合下列规定：敷设暗管宜采用钢管或阻燃硬质PVC管。
管槽线缆容量对照表（含PVC线槽）PVC槽（型号）20*10 24*14 39*19 59*22 99*27?? 99*40 五类线（根数）? 2? ?4?? ?9? ?16?? 32?? ?48PVC管（型号）ф16 ф20 ф25ф32 ф 40ф50五类线（根数）2?? 3? ?6?? 9? 15? ?24G15????????? 2????? 2??G20????????? 4????? 3G25????????? 6????? 6G32????????? 11?????10表4.架桥容纳线缆根数统计表线槽规格?? 3类4对?? 5类4对?? 3类25对?? 3类50对?? 3类100对?? 5类25对25X25???? 8???? 7?????? 1????? 0?????? 0??? ? 025X50????17???? 15???? ?? 3???? 1?????? 0???? 275X25????27??? ?24????? ?5??????3?????? 1???? 350X50????36???? 32???? ? 7????? 4?????? 2???? ?550X100?? ?74???? 66???????16????? 10??? ?? 5??? 1260×30???? 1800???2280×40???? 3200?? 4080×50???? 4000???50100×60?? 6000???80100×100 10000??130120×60?? 7200???94预埋线槽和暗管敷设缆线应符合下列规定：敷设暗管宜采用钢管或阻燃硬质PVC管。
布放多层屏蔽电缆、扁平缆线和大对数主干光缆时，直线管道的管径利用率为50%~60%，弯管道应为40%~50%。
暗管布放4对对绞电缆或4芯以下光缆时，管道的截面利用率应为25%~30%。
