任务二塑料线槽的安装塑料线槽用来将电源线、动力线、照明线等线材整理规范，并将其固定在墙上或者顶棚上。
【任务要求】请按照施工图在墙面完成塑料线槽及相关附件的安装。
施工图【知识准备】一、塑料线槽的规格塑料线槽及聚录乙烯线槽（PVC线槽），采用PVC塑料制造，具有绝缘、放弧、阻燃、自熄等特点，主要用于电气设备布线，在1200V及以下的电气设备中对敷设其中的导线起机械防护和电器保护作用，并且配线方便、布线整齐、安装可靠、便于查找、维修和调换线路。
从线槽的厚度上分为A型（加厚形线槽）和B型（普通形线槽）从线槽的尺寸上分有：20mm*10mm，25mm*15mm，35mm*15mm，40mm*20mm，50mm*30mm，60mm*30mm，60mm*40mm，100mm*50mm等。
二、塑料线槽的选择选择塑料线槽时，如果施工图纸有明确标示，则按施工图纸要求选择即可；否则需按照线槽允许容纳导线的根数和横截面积来确定线槽的规格和型号见表三、塑料线槽的切割塑料线槽可以使用钢锯条和专用点动切割机进行切割，这里只介绍钢锯条切割的方法，如图1-1-5所示。
（a）用虎口钳固定线槽（b）在线槽上根据切断角度画出加工线（c）用钢锯沿加工线切断线槽（d）用锉刀按角度要求修整切断口毛刺四、塑料线槽的敷设线槽安装敷设的方法比较多，分为直通安装、内角安装、外角安装、T型槽安装等。
实际敷设时，需根据图纸要求及施工现场等环境因素灵活应用。
五、塑料线槽固定点间距塑料线槽槽底的固定点间距视线槽规格而定，一般不大于表1-1-2所列数值。
固定线槽钱，应从始端到终端在墙壁或顶棚上找好水平或垂直线，用粉袋沿墙壁等处弹出线路的中心线，并根据线槽定点的挡距要求，标出线槽的固定点。
若在线槽中间固定，固定点应在线槽中心线上，若在线槽两侧固定，固定点应在两侧保持两条直线。
固定线槽时，应先固定两端在固定中间，端部固定点据槽底终点不应大于50mm。
固定好的槽底应紧贴建筑物表面，布置合理，横平竖直，线槽的水平度与垂直度允许误差不应大于5mm，安装效果如图1-1-13所示。

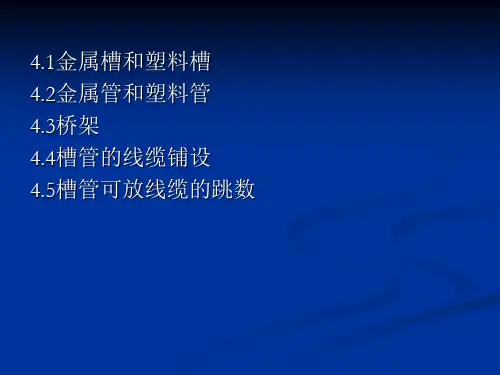

布线系统中除了线缆外,槽管是一个重要的组成部分.可以说,金属槽,PVC槽,金属管,PVC管是综合布线系统的基础性材料.在综合布线系统中使用的线槽主要有以下几件种:◆金属槽和附件◆金属管和附件◆PVC塑料槽和附件◆PVC塑料管和附件现叙述如下.一,金属槽和塑料槽金属槽由槽底槽盖组成,每根槽一般长度为2M,槽与槽连接时应使用相应尺寸的铁板和螺丝固定.槽的外形如图7-1所示.槽盖槽底图7-1槽的外形在综合布线系统中一般使用的金属槽的规格有50㎜×100㎜,100㎜×100㎜,100㎜×200㎜,100㎜×300㎜,200㎜×400㎜等多种规格.塑料槽的外形与图7-1类似,但它品种规格更多,从型号上分有PVC-20系列,PVC-25系列,PVC-25F系列,PVC-30系列,PVC-50系列,PVC-40系列等等. 从规格上分有20㎜×12㎜,25㎜×12.5㎜,25㎜×25㎜,30㎜×15㎜,40㎜×20㎜等等.与PVC槽配套的附件有阳角,阴角,直转角,平三角,顶三角,左三角,右三角,连接头,终端头和接线盒(暗盒,明盒)等.二,金属管和塑料管金属管用于分支结构暗埋的线路,它的规格上分有D16,D20,D25,D32,D40,D50,D63,D25,D110,等规格.在金属管内穿线比线槽布线难度更大一些,在选择金属管时要注意选择管径大一点.一般管内填充物占30%左右,以便于穿线.金属管还有一种是软管(蛇皮管),供不便于弯曲的地方使用.塑料管在产品中分为两大类,即PE阴燃导管和PVC阴燃导管.PE阻燃导管是一种塑制半硬导管,按外径分有D16,D20,D25,D32,四种规格.它的外观为白色,具有强度高,而腐蚀,绕性好,内壁光滑等优点,明,暗装穿线兼用.它可以盘为单位,每盘重为25㎏.PVC阻燃导管是一种以聚氯乙烯树脂为主要原料,国入适量的助剂,经加工设备剂压成型的刚性导管.小管径PVC阻燃际管可在常温下进行弯曲,便于用户使用,按外径分有D16,D20,D25,D32,D40,DD45,D63,D25,和D110等规格.与PVC管安装配套的附件有接头,螺圈,弯头,弯管弹簧,一通接线盒,二通接线盒,三通接线盒,四通接线盒,开口卡,专用截管器和PVC粗合剂等.三,桥架桥架是布线行业的一个术语,是建筑物内布线不可缺少的一部分.桥架分为普通型桥架,重型桥架和槽式桥架.在普通型架中还可分为普通型桥架,直边普通型桥架.在普通桥架中,有以下主要配件供组合:梯架,弯通,三通,四通,多节二通凸弯通,凹弯通调高板,端各联结板,调宽板,垂直转角联接件,联接板,小平转角联结板的隔离板等.在直边普通型桥架中有以下主要配件供组合:梯架,弯通,三通,四通,多节二通凸弯通,凹弯通调高板,盖板,弯通盖板,三通盖板,四通盖板,凸弯通盖板,凹弯通盖板,花孔托盘,花孔弯通,花孔四通托盘,联结板,垂直转角联接板,小平转角联结板,端向联接板护板,隔离板,调宽板和端头挡板等.重型桥架,槽式桥架要网络布线中很少使用,这里就不再叙述.四,槽管的线缆铺设槽管的线缆铺设主要有4种方法采用电缆桥架或线槽和预埋钢管结合的方式(1)电缆桥架宜高出地面2.2 M以上;桥架顶部距顶棚其它障碍物不应小于0.3M;桥架宽度不宜小于0.1M;桥架内横断面的填充率不应超不定期50%.(2)电缆桥架内缆架内缆线垂直铺设时,在缆线的上端和每间隔约1.5M处应固定在桥架的支架上;水平铺设时,在缆线的首,尾,拐弯处和每间隔2M-3M处进行固定.(3)电缆线槽宜高出地面2.2M以上.在吊顶内设置时,槽盖开启应保持80MM的垂直净空,线槽截面利用率不应超过50%.(4)布放线槽缆线要以不绑扎:槽内缆线应顺直,尽量不交叉;缆线不应溢出线槽,在缆线进出线槽部位,拐弯处应绑扎固定.垂直线槽布放缆线应在每间隔1.5M处固定在缆线支架上.(5)在水平,垂直桥架和垂直线槽中铺设缆线时,应对缆线进行绑扎.绑扎间距不宜大于1.5M,扣间距应均匀,松紧适度.设置缆线桥架和缆线槽支撑保护要求.桥架水平铺设时,支撑间距一般为1M-1.5M,垂直铺设时固定在建筑物体上面间距宜小于2M.金属线槽铺设时,如是支架或吊架,则在线槽接头处,离分线槽两端口0.5M处和拐弯转变处固定间距为1M-1.5M.塑料线槽槽底固定点间距一般0.8M-1M.预埋金属线槽支撑保护方式在建筑物中可使用不同尺寸的预埋线槽,按一层或两层设置,应至少预埋两根以上;槽截面高度不宜超过25㎜.线槽直埋长度超过6M或在线槽路由交叉,转变时宜设置拉线盒,以便于布放缆线和维修.拉线盒盖应能开启,并与地面齐平,盒盖处应采取防水措施.线槽宜采用金属管引入分线盒内.预埋金属线槽.预埋暗议定书支撑保护方式暗管宜采用金属管,预在墙体中间的暗管内径不宜超过50㎜;楼板中的暗管内径宜为15㎜-25㎜.在直线布管30M处应设置暗线箱等装置.暗管的转弯角度应大于90°,在路径上每根暗管的转弯不多于两个,并不应用有S 弯出现.弯曲布管时,在每隔15M处应设置暗线箱等装置.暗管转管转变的曲率半径不应小于该管外径的6倍,暗管外径大于50㎜时,不应小于10倍.暗管管口应光滑,并加有绝缘套管,管口伸出部位应为25㎜-50㎜.格形线槽和沟槽结合时,铺设缆线支撑保护的要求沟槽和格形槽必须勾通.沟槽盖板可开启,并与地面齐平,盖板和插座出口处应采取防水措施.沟槽的宽度宜小于600㎜.铺设活动地板的缆线时,活动地板内净空不应小于150㎜;活动地板内如果作为通风系统的风道使用时,地板内净空不小于300㎜.采用公用立柱作为吊顶支撑时,可在立柱中布放缆线,支柱支撑点应避开沟槽和线槽对应位置,支撑应牢固.不同种类的缆线布线在金属槽内应同时槽分隔(用金属板隔开)布放.金属线槽拉线应符合设计要求.干线子系统缆线铺设支撑保护应符合下列要求:◆缆线不得布放要电梯或管道竖井中.◆干线通道间应勾通.◆竖井中缆线穿过每层楼板的孔洞为矩形或圆形.矩形孔洞尺寸不宜小于300㎜×100㎜;圆形孔洞处应至少安装三根圆形钢管,管径不宜小于100㎜.(7)在工作区的信息点位置和缆线铺设方式未定的情况下,或工作区采用地毯下布放缆线时,工作区应设置交接箱,服务面积约为80平方厘米.。
作者：非成败
作品编号：92032155GZ5702241547853215475102
时间：2020.12.13
常用线槽/管规格和布线容量
一、常用PVC线槽规格和船舷数量表
线槽内线的填充率不应大于60%，在线的脸颊、转交、分子集中短处应采用响应的附件，并保持线槽练好封闭性。
线槽垂直或倾斜敷设时应采用线口固定线缆以防止线缆在槽内移动。
垂直敷设时其线缆固定间距不要大于3米
当线管布线的管路较长或有转弯时，应适当加装拉线盒，两个线点之间的距离应符合以下要求：
1）对无弯管路，不超过30M
2）两个拉线点之间有一个弯时，不超过20M
3）两个拉线点之间有两个弯时，不超过10M
4）两个拉线点之间有三个弯时，不超过8M
5）线管与电源支路管距离应大于103mm，与电源主线管之间距离大于310mm，对单根拉力不应超过15kg。
避免在拉线过程中，挫伤、打结、弯曲、缠绕紧
2、整箱用线量=楼层×每层用线量（【0.55×(最远点距离+最近点距离)+6 】×楼层点数总数）
3、总长度=最短信息点长度+最长信息点长度/2×总点数×3.3×1.2
注：得出长度为英尺
用线箱数：总长度（米）/305+2 总长度（英尺）/1000+2
注意：上述数值为线槽/管可容纳线数理论最大值，实际使用请考虑弯角的问题。
作者：非成败
作品编号：92032155GZ5702241547853215475102
时间：2020.12.13。
科桥电器设备一般使用的金属线槽的规格有50mm×100mm、100mm×100mm、100mm×200mm、100mm×300mm、200mm×400mm等多种。
2、PVC 线槽的品种规格很多，从型号上讲有：PVC-20系列、PVC-25系列、PVC-25F 系列、PVC-30系列、PVC-40系列、PVC-40Q系列等。
从规格上讲有：20mm*12mm,25mm*12.5mm,25mm*25mm,30mm*15mm,40mm*20 mm等。
（如果您想了解更多的信息，可以立即拨打右侧的咨询电话）电线槽安装注意事项1、线槽平整无扭曲变形，内壁无毛刺，接缝处紧密平直，各种附件齐全。
2、线槽连接口处应平整，接缝处紧密平直，槽盖装上应平整，无翘角，出线口位置正确。
3、线槽经过变形缝时，线槽本身应断开，线槽内用连接板连接，不得科桥电器设备固定，保护地线应有补偿余量，线槽CT300*100以下与横旦固定1个螺栓，CT400*100以上必须固定2个螺栓。
4、非金属线槽所有非导电部分均应相应连接和跨接，使之成为一个整体，并做好整体连接。
5、敷设在竖井内的线槽和穿越不同防火区的线槽，按设计要求位置设防火隔堵措施。
6、直线端的钢制线槽长度超过30m加伸缩节，电缆线槽跨变形缝处设补偿装置。
7、金属电缆线槽间及其支架全长应不小于2处与接地(PE)或接零(PEN)干线相连接。
8、非镀锌电缆线槽间连接板的两端跨接铜芯接地线，接地线最小允许截面积不小于BVR-4 mm。
科桥电器设备9、镀锌电缆线槽间连接板的两端不跨接接地线，但连接板两端不小于2个有防松螺帽或防松垫圈的连接固定螺栓。
以上内容就是四川科桥电器设备有限公司为大家提供的内容，希望对大家有所帮助，如果您有相关问题和需求，可以随时点击我们的咨询通道来进行免费咨询。
也可以登录我们的官网或者拨打右侧的咨询电话。
如果您想要了解更多信息和报价，请点击咨询点击右侧咨询按钮也可以进行免费咨询。

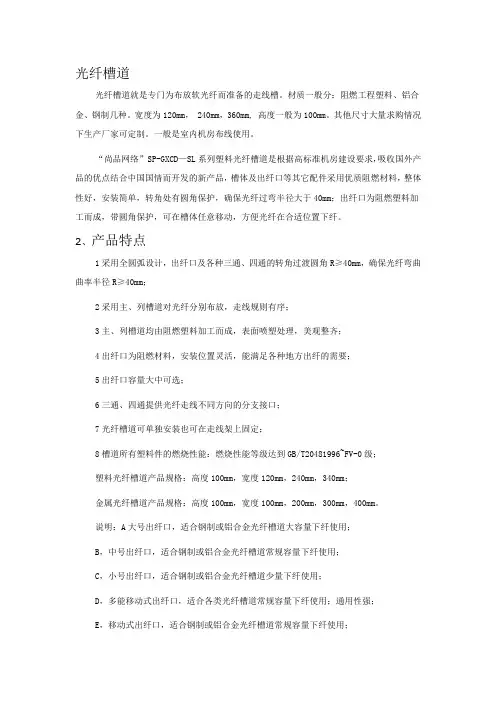

光纤槽道光纤槽道就是专门为布放软光纤而准备的走线槽。
材质一般分：阻燃工程塑料、铝合金、钢制几种。
宽度为120mm， 240mm，360mm, 高度一般为100mm。
其他尺寸大量求购情况下生产厂家可定制。
一般是室内机房布线使用。
“尚品网络”SP-GXCD—SL系列塑料光纤槽道是根据高标准机房建设要求，吸收国外产品的优点结合中国国情而开发的新产品，槽体及出纤口等其它配件采用优质阻燃材料，整体性好，安装简单，转角处有圆角保护，确保光纤过弯半径大于40mm；出纤口为阻燃塑料加工而成，带圆角保护，可在槽体任意移动，方便光纤在合适位置下纤。
2、产品特点1采用全圆弧设计，出纤口及各种三通、四通的转角过渡圆角R≥40mm，确保光纤弯曲曲率半径R≥40mm；2采用主、列槽道对光纤分别布放，走线规则有序；3主、列槽道均由阻燃塑料加工而成，表面喷塑处理，美观整齐；4出纤口为阻燃材料，安装位置灵活，能满足各种地方出纤的需要；5出纤口容量大中可选；6三通、四通提供光纤走线不同方向的分支接口；7光纤槽道可单独安装也可在走线架上固定；8槽道所有塑料件的燃烧性能：燃烧性能等级达到GB/T20481996~FV-0级；塑料光纤槽道产品规格：高度100mm，宽度120mm，240mm，340mm；金属光纤槽道产品规格：高度100mm，宽度100mm，200mm，300mm，400mm。
说明：A大号出纤口，适合钢制或铝合金光纤槽道大容量下纤使用；B，中号出纤口，适合钢制或铝合金光纤槽道常规容量下纤使用；C，小号出纤口，适合钢制或铝合金光纤槽道少量下纤使用；D，多能移动式出纤口，适合各类光纤槽道常规容量下纤使用；通用性强；E，移动式出纤口，适合钢制或铝合金光纤槽道常规容量下纤使用；3、主要技术指标1、工作温度：—5℃～+45℃；2、相对湿度：不大于85%（+40℃）；3、大气压力：70kPa-106kPa；4、1.5米光纤槽道承重35Kg，垂直变形小于10mm；最大承重超过80Kg；5、过渡圆角曲率半径≥40mm；6、光纤槽道色泽均匀，表面平整、光滑、洁净、无飞边、暗泡、收缩、凹陷或机械损伤等缺陷；7、光纤槽道在恒定温热试验前、后，其内外表面之间能承受交流4200V（方根值）工频正弦波电压持续1min的介电性能试验。
PVC线槽
什么是PVC线槽
PVC线槽，即聚氯乙烯线槽（PVC= Polyvinylchlorid，聚氯乙烯，一种合成材料），一般通用叫法有行线槽，电气配线槽，走线槽等。
PVC线槽是线槽的一种，线槽的种类多种多样，根据材质的不同，线槽按配线器材行业日成划分为多种，常用的有环保阻燃PVC线槽、无卤PPO线槽、无卤PC/ABS线槽、钢铝等金属线槽等等。
PVC线槽的特点
采用PVC塑料制造，具有绝缘、防弧、阻燃自熄等特点。
PVC线槽的用途
主要用于电气设备内部布线，在1200V及以下的电气设备中对敷设其中的导线起机械防护和电气保护作用。
使用后，配线方便，布线整齐，安装可靠，便于查找、维修和调换线路。
PVC线槽的规格型号
PVC线槽的品种规格很多，从型号上讲有：
PVC-20系列、PVC-25系列、PVC-25F系列、PVC-30系列、PVC-40系列、PVC-40Q系列等。
从规格上讲有：
20mm*12mm,25mm*12.5mm,25mm*25mm,30mm*15mm,40mm*20mm,14mm*24mm,
18mm*38mm等。
