PVC线槽 线槽规格 走线槽 配线槽 行线槽 配线槽

PVC线槽规格标准一、概述PVC线槽是一种常用于电缆布线的材料，广泛应用于建筑、工业和住宅等领域。

本文将深入探讨PVC线槽的规格标准，包括其常见规格、材质要求、安装要点以及质量检验方法等内容。

二、常见规格PVC线槽的规格通常包括宽度、高度和长度三个方面。

以下是常见的PVC线槽规格：1. 宽度PVC线槽的宽度通常有25mm、32mm、38mm、50mm和75mm等多种选择。

2. 高度PVC线槽的高度一般有16mm、20mm、25mm、32mm和40mm等多种规格，根据电缆的数量和尺寸选择合适的高度。

3. 长度PVC线槽的长度一般为2米或4米，有些特殊需求下还可以定制其他长度。

三、材质要求PVC线槽的材质主要是聚氯乙烯（PVC），具有良好的绝缘性能和耐腐蚀性。

以下是对PVC线槽材质的一些要求：1. 硬度PVC线槽的材质应具有一定的硬度，能够承受一定的负载和压力。

2. 耐磨性PVC线槽的表面应具有一定的耐磨性，能够长时间使用而不损坏。

3. 耐候性PVC线槽的材质应具有较好的耐候性，能够在室内和室外环境下长期使用而不变质。

4. 阻燃性PVC线槽的材质应具有一定的阻燃性能，以减少火灾发生的风险。

四、安装要点在安装PVC线槽时，有一些要点需要注意，以确保安装质量和使用效果：1. 线槽的选择根据需要布线的电缆数量和尺寸，选择合适的PVC线槽规格，确保能够容纳所有电缆。

2. 固定方式PVC线槽可以采用螺丝固定和胶水固定两种方式。

螺丝固定适用于固定在墙面或地面上，而胶水固定适用于固定在吊顶上。

3. 弯曲处理当需要在布线过程中出现弯曲时，可以通过切割线槽进行弯曲处理，确保电缆的整齐布线。

4. 接地处理在安装PVC线槽时，需要进行接地处理，以保证安全可靠的电气连接。

五、质量检验方法为了确保PVC线槽的质量合格，可以采用以下检验方法：1. 外观检查对PVC线槽进行外观检查，检查其表面是否平整、无气泡、无明显的色差等。

2. 尺寸测量使用测量工具对PVC线槽的宽度、高度和长度进行准确测量，与规格标准进行对比。

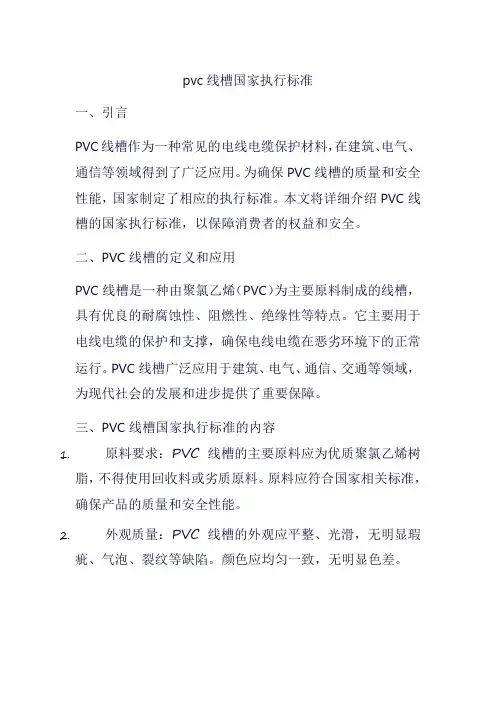

pvc线槽国家执行标准一、引言PVC线槽作为一种常见的电线电缆保护材料，在建筑、电气、通信等领域得到了广泛应用。

为确保PVC线槽的质量和安全性能，国家制定了相应的执行标准。

本文将详细介绍PVC线槽的国家执行标准，以保障消费者的权益和安全。

二、PVC线槽的定义和应用PVC线槽是一种由聚氯乙烯（PVC）为主要原料制成的线槽，具有优良的耐腐蚀性、阻燃性、绝缘性等特点。

它主要用于电线电缆的保护和支撑，确保电线电缆在恶劣环境下的正常运行。

PVC线槽广泛应用于建筑、电气、通信、交通等领域，为现代社会的发展和进步提供了重要保障。

三、PVC线槽国家执行标准的内容1.原料要求：PVC线槽的主要原料应为优质聚氯乙烯树脂，不得使用回收料或劣质原料。

原料应符合国家相关标准，确保产品的质量和安全性能。

2.外观质量：PVC线槽的外观应平整、光滑，无明显瑕疵、气泡、裂纹等缺陷。

颜色应均匀一致，无明显色差。

3.尺寸精度：PVC线槽的尺寸应符合国家标准要求，长度、宽度、高度等尺寸公差应在允许范围内。

产品应具有良好的尺寸稳定性和一致性。

4.物理性能：PVC线槽应具有良好的抗冲击性、抗压性、抗拉性等物理性能。

在规定的环境条件下，产品应能保持稳定的性能表现。

5.阻燃性能：PVC线槽应具有优异的阻燃性能，符合国家相关阻燃标准。

在火灾发生时，产品应能有效阻止火势蔓延，保护电线电缆的安全。

6.电气性能：PVC线槽应具有良好的绝缘性能，保证电线电缆的正常运行。

产品的电气性能应符合国家相关标准，确保使用过程中的安全可靠。

四、PVC线槽国家执行标准的实施与监督为确保PVC线槽国家执行标准的有效实施，相关部门应加强对生产企业的监督和检查。

对于不符合标准要求的产品，应立即停止生产并召回，确保消费者的权益和安全。

同时，消费者在购买PVC线槽时，也应关注产品是否符合国家执行标准，选择质量可靠的产品。

五、结论PVC线槽国家执行标准是保障产品质量和安全性能的重要依据，对于促进PVC线槽行业的健康发展具有重要意义。

pvc线槽国标标准说明
PVC线槽是一种常见的电缆管理系统，被广泛应用于建筑物、办公室、商场和工业场所等各种电力线路的维护和保护中。

国标标准是保障PVC线槽质量和安全的重要规范，下面将为您详细介绍PVC线槽国标标准的说明。

1. 材料要求：根据国标标准，PVC线槽的主要材料应采用聚氯乙烯（PVC）树脂。

该材料具有耐腐蚀性、绝缘性能好、易加工等特点，适用于各种室内电缆的布局。

2. 外观要求：PVC线槽应具有坚固的结构和平滑的表面，以确保电缆在安装和使用过程中不被损坏。

国标标准还对线槽的尺寸、壁厚、连接件和安装孔等进行了规定，以保证线槽的互换性和通用性。

3. 阻燃性能：国标标准要求PVC线槽具有良好的阻燃性能，即在遭受火灾时不会燃烧或产生有害气体。

4. 耐热性能：PVC线槽应具有一定的耐热性能，能够在高温环境下保持稳定的形状和功能，以防止线槽变形或失效。

5. 电气性能：根据国标标准，PVC线槽应具备良好的绝缘性能，以隔离电线及电缆，保护人身安全和设备正常运行。

6. 耐候性能：PVC线槽的材料应具有足够的耐候性能，能够在室内外不同环境条件下长时间使用，耐受紫外线、湿度等因素的影响。

总之，国标标准对PVC线槽的质量和性能进行了详细规定，保证了线槽的安全性、可靠性和耐久性。

在使用PVC线槽时，建议选择符合国标标准的产品，并根据实际需要进行正确安装和维护，以确保电力线路的正常运行和安全使用。

pvc明装线槽安装标准
PVC 明装线槽是一种用于走线和保护线缆的设备，以下是一些PVC 明装线槽安装的标准：
1. 线槽的安装应该牢固、平整、美观，不得有歪斜、扭曲、裂缝等缺陷。

2. 线槽的安装高度应该符合设计要求，一般情况下，线槽的底部距离地面的高度应该不小于2.5 米。

3. 线槽的支架间距应该根据线槽的尺寸和线缆的数量来确定，一般情况下，支架间距不应大于1.5 米。

4. 线槽的连接处应该牢固，不得有松动、脱落等现象。

5. 线槽的转角处应该采用专用的转角连接件，不得直接弯曲线槽。

6. 线槽的引出线口应该设置在易于操作的位置，引出线口的数量和位置应该符合设计要求。

7. 线槽内的线缆应该排列整齐，不得有交叉、缠绕等现象。

8. 线槽的盖板应该齐全、平整，不得有缺损、变形等现象。

9. 线槽的安装应该符合相关的安全标准，如防火、防潮、防腐蚀等。

以上是一些PVC 明装线槽安装的标准，具体的安装标准还需要根据实际情况和相关的规范来确定。

PVC线槽板
作用于（秉立牌）针对要临时敷设线缆之区域，隐藏其线缆不被裸露在外。

既保护其线槽之内线缆或其它管路避及损伤，完全杜绝发生漏电、短路安全事故，又为其现场环境提供一个安全快速的穿越通道，持续保护车辆和行人安全。

（上海秉立交通设施有限公司）
1 规格1000×130×20 孔径40×13 重量1.2KG（适用室内过网线信号线等）
2规格1000×275×40 孔径105×30 重量3.2KG（适用室内布线过粗些电线等）
3规格1000×250×50 孔径32×35 重量7KG （适用过机动车和大型货车等）
4规格900×500×75 孔径50×60 重量19KG（适用过机动车和叉车等）
5规格900×500×75 孔径32×35 重量21KG（适用小区车间厂房货车等）
6规格900×620×110 孔径90×90 重量28KG （适用过小型货车和大型货车等）
7规格1000×310×55 孔径35×35 重量15KG（适用车间厂房过叉车或私家车等）
8规格770×485×65 孔径40×40 重量18KG（适用小区车间厂房过叉车等）
使用范围：公共区域：道路、（上海秉立交通设施有限公司）集会、广场、公园、运动会、博物馆、展览厅、机场跑道、临时安检处、媒体户外直播现场；商业区域：商场、舞台、展馆、商业发布会现场；工业区域：工厂、车间、流水线、设备操控台、建筑工地。

网站首页 / 产品目录 / 环保线槽 / 日成环保粗齿线槽 VDRF日成环保粗齿线槽 VDRF特点:8mm出线孔热销认证:介绍:产品材质:采用低卤素硬质PVC料制成,环保无污染,不含铅等有毒物。

产品认证:美国UL:E306674 欧洲CE 欧洲环保RoHS,REACH,铁道阻燃低烟。

防火等级:UL94V-0,低烟微卤,遇火不燃烧,防火性及绝缘性特佳。

产品构造:由槽底及槽盖组成,底槽两侧设有出线孔。

颜色 :灰色.白色.蓝色.黑色工作温度 :静态-40°C持续高温至65°C,短时间可达85°C。

使用方法:先将底槽固定,将所要配的线装入槽内,盖上槽盖即可。

产品特性 : 1.反扣式槽盖与槽体设计组合後绝不脱落,且接合面平滑,不割伤手及擦损附近配线。

2.配线槽65°C内不易断裂,变形,变色,装配省时便利。

3.出线孔低、组合容易、拆卸简单、易于配线。

更多选择:量大可按需求生产所需规格或定制长度.例:VDR8080F(L=1.7M推荐:灰色为常规库存产品,其它颜色有起订量要求。

*交期待确认。

标准长度:2米/支线槽PVC线槽线槽规格型号Item No. 出线孔8MM宽*高W*H 孔宽Q齿宽P电线容量以2.0平方计算装箱/M灰色Gray白色White蓝色Blue黑色BlackVDR1616F VDR1616FW VDR1616FE VDR1616FB16*168103~10pcs300M VDR2516F VDR2516FW VDR2516FE VDR2516FB25*168103~10pcs100MVDR1520F VDR1520FW VDR1520FE VDR1520FB15*208.5128~12pcs260M 产品规格VDR2020F VDR2020FW VDR2020FE VDR2020FB20*208.51210~20pcs240M VDR4020F VDR4020FW VDR4020FE VDR4020FB40*2081212~28pcs140MVDR1525F VDR1525FW VDR1525FE VDR1525FB15*258105~15pcs260MVDR2025F VDR2025FW VDR2025FE VDR2025FB20*208105~15pcs200MVDR2525F VDR2525FW VDR2525FE VDR2525FB25*2581010~25pcs200MVDR3025F VDR3025FW VDR3025FE VDR3025FB30*2581012~28pcs160MVDR4025F VDR4025FW VDR4025FE VDR4025FB40*2581012~28pcs100MVDR5025F VDR5025FW VDR5025FE VDR5025FB50*2581020~30pcs100MVDR1530F VDR1530FW VDR1530FE VDR1530FB15*3081020~30pcs180MVDR2030F VDR2030FW VDR2030FE VDR2030FB20*3081020~30pcs160MVDR2530F VDR2530FW VDR2530FE VDR2530FB25*3081225~35pcs160MVDR3030F VDR3030FW VDR3030FE VDR3030FB30*3081225~35pcs140MVDR4030F VDR4030FW VDR4030FE VDR4030FB40*3081230~40pcs100MVDR5030F VDR5030FW VDR5030FE VDR5030FB50*3081235~45pcs80MVDR6030F VDR6030FW VDR6030FE VDR6030FB60*3081240~50pcs60MVDR2233F VDR2233FW VDR2233FE VDR2233FB22*3381230~45pcs160MVDR3333F VDR3333FW VDR3333FE VDR3333FB33*3381235~45pcs160MVDR2035F VDR2035FW VDR2035FE VDR2035FB20*3581230~40pcs100MVDR3535F VDR3535FW VDR3535FE VDR3535FB35*3581235~45pcs112MVDR5035F VDR5035FW VDR5035FE VDR5035FB50*3581240~60pcs88MVDR2040F VDR2040FW VDR2040FE VDR2040FB20*4081216~22pcs110MVDR2540F VDR2540FW VDR2540FE VDR2540FB25*4081220~25pcs112MVDR3540F VDR3540FW VDR3540FE VDR3540FB35*4081250~60pcs100MVDR4040F VDR4040FW VDR4040FE VDR4040FB40*4081260~70pcs100MVDR6040F VDR6040FW VDR6040FE VDR6040FB60*40812100~115pcs68M VDR8040F VDR8040FW VDR8040FE VDR8040FB80*40812120~135pcs48M VDR10040F VDR10040FW VDR10040FE VDR10040FB100*40812120~135pcs32M VDR12040F VDR12040FW VDR12040FE VDR12040FB120*40812140-155pcs/ VDR2545F VDR2545FW VDR2545FE VDR2545FB25*4581220~25pcs104MVDR3345F VDR3345FW VDR3345FE VDR3345FB33*4581240~55pcs108MVDR4545F VDR4545FW VDR4545FE VDR4545FB45*4581260~70pcs72MVDR6545F VDR6545FW VDR6545FE VDR6545FB65*45812110~120pcs56M VDR2050F VDR2050FW VDR2050FE VDR2050FB20*5081218~28pcs100MVDR2550F VDR2550FW VDR2550FE VDR2550FB25*5081220~30pcs100MVDR3050F VDR3050FW VDR3050FE VDR3050FB30*5081225~40pcs84MVDR3550F VDR3550FW VDR3550FE VDR3550FB35*5081240~60pcs80MVDR4050F VDR4050FW VDR4050FE VDR4050FB40*5081260~70pcs68MVDR4550F VDR4550FW VDR4550FE VDR4550FB45*5081270~80pcs60MVDR5050F VDR5050FW VDR5050FE VDR5050FB50*5081280~90pcs50MVDR5550F VDR5550FW VDR5550FE VDR5550FB55*5081280~90pcs48MVDR6050F VDR6050FW VDR6050FE VDR6050FB60*50812100~120pcs48MVDR7550F VDR7550FW VDR7550FE VDR7550FB75*50812120~140pcs40mVDR8050F VDR8050FW VDR8050FE VDR8050FB80*50812160~180pcs40MVDR10050F VDR10050FW VDR10050FE VDR10050FB100*50812200~250pcs26M VDR12555F VDR12555FW VDR12555FE VDR12555FB125*55812220~270pcs20M VDR2060F VDR2060FW VDR2060FE VDR2060FB20*6081235~45pcs100MVDR2560F VDR2560FW VDR2560FE VDR2560FB25*6081240~50pcs100MVDR3060F VDR3060FW VDR3060FE VDR3060FB30*6081260~80pcs80MVDR3560F VDR3560FW VDR3560FE VDR3560FB35*6081290~105pcs78MVDR4060F VDR4060FW VDR4060FE VDR4060FB40*60812100~115pcs60MVDR4560F VDR4560FW VDR4560FE VDR4560FB45*60812110~125pcs30M VDR5060F VDR5060FW VDR5060FE VDR5060FB50*60812120~135pcs60MVDR6060F VDR6060FW VDR6060FE VDR6060FB60*60812120~135pcs48MVDR8060F VDR8060FW VDR8060FE VDR8060FB80*60812180~210pcs36MVDR10060F VDR10060FW VDR10060FE VDR10060FB100*60812240~290pcs28M VDR11060F VDR11060FW VDR11060FE VDR11060FB110*60812250~300pcs48M VDR12060F VDR12060FW VDR12060FE VDR12060FB120*60812260~320pcs48M VDR15060F VDR15060FW VDR15060FE VDR15060FB150*60812300~360pcs16M VDR2565F VDR2565FW VDR2565FE VDR2565FB25*6581240~50pcs88MVDR3365F VDR3365FW VDR3365FE VDR3365FB33*6581240~70pcs80MVDR4565F VDR4565FW VDR4565FE VDR4565FB45*65812110~120pcs52MVDR6565F VDR6565FW VDR6565FE VDR6565FB65*65812180~200pcs44MVDR7265F VDR7265FW VDR7265FE VDR7265FB72*65812180~230pcs42MVDR2575F VDR2575FW VDR2575FE VDR2575FB25*75812180-210pcs/ VDR3575FVDR3575FW VDR3575FE VDR3575FB35*75812180-210pcs/ VDR5075FVDR5075FW VDR5075FE VDR5075FB50*75812180~210pcs42M VDR7575FVDR7575FW VDR7575FE VDR7575FB75*75812200~240pcs40M VDR10075F VDR10075FW VDR10075FE VDR10075FB100*75812240~280pcs24M VDR2580F VDR2580FW VDR2580FE VDR2580FB25*80812100~120pcs72M VDR3080FVDR3080FW VDR3080FE VDR3080FB30*80812110~125pcs56M VDR3580FVDR3580FW VDR3580FE VDR3580FB35*80812110~130pcs56M VDR4080FVDR4080FW VDR4080FE VDR4080FB40*80812140~160pcs48M VDR4580FVDR4580FW VDR4580FE VDR4580FB45*80812140~160pcs40M VDR5080FVDR5080FW VDR5080FE VDR5080FB50*80812160~180pcs40M VDR5580FVDR5580FW VDR5580FE VDR5580FB55*80812160~180pcs32M VDR6080FVDR6080FW VDR6080FE VDR6080FB60*80812180~210pcs32M VDR8080FVDR8080FW VDR8080FE VDR8080FB80*80812240~290pcs24M VDR10080F VDR10080FW VDR10080FE VDR10080FB100*80812260~350pcs24M VDR12080F VDR12080FW VDR12080FE VDR12080FB120*80812280~380pcs16M VDR14080F VDR14080FW VDR14080FE VDR14080FB140*80812350~450pcs16M VDR16080F VDR16080FW VDR16080FE VDR16080FB160*80812450-550pcs/ VDR25100F VDR25100FW VDR25100FE VDR25100FB25*100812110~160pcs60M VDR33100F VDR33100FW VDR33100FE VDR33100FB33*100812130~175pcs44M VDR40100F VDR40100FW VDR40100FE VDR40100FB40*100812130~175pcs40M VDR50100F VDR50100FW VDR50100FE VDR50100FB50*100812220~250pcs40M VDR60100F VDR60100FW VDR60100FE VDR60100FB60*100812240~290pcs32M VDR70100F VDR70100FW VDR70100FE VDR70100FB70*100812250~310pcs24M VDR75100F VDR75100FW VDR75100FE VDR75100FB75*100812260~350pcs24M VDR80100F VDR80100FW VDR80100FE VDR80100FB80*100812260~350pcs24M VDR100100F VDR100100FW VDR100100FE VDR100100FB100*100812300~400pcs24MVDR120100F VDR120100FW VDR120100FEVDR120100FB120*100812350~450pcs16M VDR150100F VDR150100FWVDR150100FE VDR150100FB150*100812400~650pcs16M VDR150130FVDR150130FW VDR150130FE VDR150130FB150*100812400~650pcs16MVDR160100F VDR160100FW VDR160100FE VDR160100FB160*100812500-750pcs/ VDR100130F VDR100130FW VDR100130FEVDR100130FB100*130812350-400pcs13M VDR200100F VDR200100FWVDR200100FE VDR200100FB200*100812600~800pcs16M VDR200150FVDR200150FW VDR200150FE VDR200150FB200*150812900-1200pcs16M/ VDR200200F VDR200200FW VDR200200FEVDR200200FB200*2008121200-1600pcs图片介绍2016/11/21 日成环保粗齿线槽 VDRF -环保线槽 -产品目录 -线槽扎带接头软管端子线束上海日成电子有限公司RCCN/content_products_112.html 6/92016/11/21 日成环保粗齿线槽 VDRF -环保线槽 -产品目录 -线槽扎带接头软管端子线束上海日成电子有限公司RCCN/content_products_112.html 7/92016/11/21 日成环保粗齿线槽 VDRF -环保线槽 -产品目录 -线槽扎带接头软管端子线束上海日成电子有限公司RCCN 规格书下载 PDF PDF PDF PDF PDF 日成线槽UL证书E306674 PDF 日成线槽CUL证书E306674 PDF PDF 中铁线槽阻燃报告线槽阻燃报告线槽REACH 日成线槽环保证书日成线槽CE证书 VDRF线槽产品目录PDF 产品目录相关产品日成HVDRF型环保线槽特点: 出线孔4MM 齿宽6MM 日成VDRF型环保线槽特点: 出线孔8MM 齿宽12MM 日成JF型尼龙拖链 1日成JF型尼龙拖链日成线槽剪刀WT-4 1手动式快速省力日成线槽剪刀WT-3 1手动式高性价比快速省力线槽齿剪断钳DP-6 1快速剪断6MM宽的齿日成线槽铆钉枪TNR-1 1用于快速底孔固定日成线槽剪刀WT-1 1手握式适用于65MM宽日成线槽连接件 1用于连接槽底日成线槽双面胶带 DF 1用于粘贴槽底背胶代替螺丝日成线槽标识牌 FWR 1特点：用于标识槽内线路用途日成配线槽铆钉 SR 1特点: 用于固定槽底代替螺丝配线槽分线隔离套 WR 1特点: 用于槽内分类理线日成圆底孔密封线槽 SDRO 1特点: 自攻螺丝胀塞固定日成电话线槽 TC 1用于较小线安装耐踩 /content_products_112.html 8/92016/11/21 日成环保粗齿线槽 VDRF -环保线槽 -产品目录 -线槽扎带接头软管端子线束上海日成电子有限公司RCCN 日成圆形地板配线槽 RD 半圆形用于地面布线日成尼龙拨开式线槽 FD 特点：可弯曲日成带突出闭口线槽 VDRCT 1闭口式盖子有二条突出日成大底孔线槽 VDRU 1大底孔背面走线 1U 2U 日成环保线槽盖 DC 1各种规格的线槽盖日成槽盖突出线槽 HVDRFT 1槽盖有二个突出标识日成环保阻燃分隔板 1特点: 用于槽内分类不同功能… 日成通信柜线槽 1特点：用于通讯柜类型线槽日成大闭口线槽 VDRCL 1特点: 出线孔17MM 日成易折断型线槽 GDRFZ 特点: 齿内带槽折断平整出… 日成易折断型线槽 HVDRFZ 特点: 齿内带槽折断平整出… 日成易折断型线槽 VDRFZ 特点: 齿内带槽折断平整出… 日成环保线槽 VDRL 1特点: 出线孔10mm 日成密封无卤线槽 SDRHF 1特点: 全密封无孔耐高温无卤线槽 HVDRT-HF 1特点: 细齿无卤耐高温线槽… 更多返回环保线槽 > /content_products_112.html 9/9。

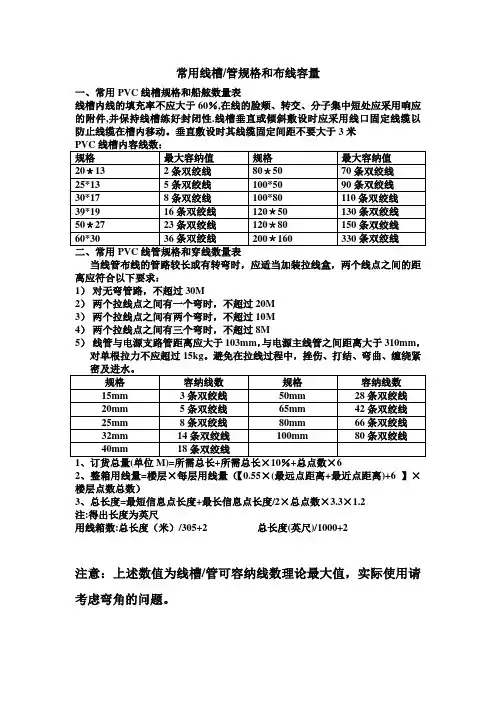

常用线槽/管规格和布线容量
一、常用PVC线槽规格和船舷数量表
线槽内线的填充率不应大于60％,在线的脸颊、转交、分子集中短处应采用响应的附件,并保持线槽练好封闭性.线槽垂直或倾斜敷设时应采用线口固定线缆以防止线缆在槽内移动。

垂直敷设时其线缆固定间距不要大于3米
当线管布线的管路较长或有转弯时，应适当加装拉线盒，两个线点之间的距离应符合以下要求：
1）对无弯管路，不超过30M
2）两个拉线点之间有一个弯时，不超过20M
3）两个拉线点之间有两个弯时，不超过10M
4）两个拉线点之间有三个弯时，不超过8M
5）线管与电源支路管距离应大于103mm，与电源主线管之间距离大于310mm，对单根拉力不应超过15kg。

避免在拉线过程中，挫伤、打结、弯曲、缠绕紧
2、整箱用线量=楼层×每层用线量（【0.55×(最远点距离+最近点距离)+6 】×楼层点数总数）
3、总长度=最短信息点长度+最长信息点长度/2×总点数×3.3×1.2
注:得出长度为英尺
用线箱数:总长度（米）/305+2 总长度(英尺)/1000+2
注意：上述数值为线槽/管可容纳线数理论最大值，实际使用请考虑弯角的问题。

作者：非成败
作品编号：92032155GZ5702241547853215475102
时间：2020.12.13
常用线槽/管规格和布线容量
一、常用PVC线槽规格和船舷数量表
线槽内线的填充率不应大于60%，在线的脸颊、转交、分子集中短处应采用响应的附件，并保持线槽练好封闭性。

线槽垂直或倾斜敷设时应采用线口固定线缆以防止线缆在槽内移动。

垂直敷设时其线缆固定间距不要大于3米
当线管布线的管路较长或有转弯时，应适当加装拉线盒，两个线点之间的距离应符合以下要求：
1）对无弯管路，不超过30M
2）两个拉线点之间有一个弯时，不超过20M
3）两个拉线点之间有两个弯时，不超过10M
4）两个拉线点之间有三个弯时，不超过8M
5）线管与电源支路管距离应大于103mm，与电源主线管之间距离大于310mm，对单根拉力不应超过15kg。

避免在拉线过程中，挫伤、打结、弯曲、缠绕紧
2、整箱用线量=楼层×每层用线量（【0.55×(最远点距离+最近点距离)+6 】×楼层点数总数）
3、总长度=最短信息点长度+最长信息点长度/2×总点数×3.3×1.2
注：得出长度为英尺
用线箱数：总长度（米）/305+2 总长度（英尺）/1000+2
注意：上述数值为线槽/管可容纳线数理论最大值，实际使用请考虑弯角的问题。

作者：非成败
作品编号：92032155GZ5702241547853215475102
时间：2020.12.13。

不同规格的pvc槽各放多少条线？.依据综合布线施工规范应该为：管径×0.5（或者是0.6）÷线径＝线缆根数详见：综合布线验收规范5.1.2预埋线槽和暗管敷设缆线规定。

线槽容纳线缆数量线槽规格 3类4对 5类4对 3类25对 3类50对 3类100对 5类25对25*25 8 7 1 0 0 025*50 17 15 3 1 0 275*25 27 24 5 3 1 350*50 36 32 7 4 2 550*100 74 66 16 10 5 12100*100 150 134 33 22 11 2575*150 169 151 38 25 13 28100*200 301 269 68 45 23 52150*150 339 303 77 51 27 58.线槽容纳线缆数量线槽规格3类4对5类4对3类25对3类50对3类100对5类25对25*25 8 7 10 0 025*50 17 153 1 0 275*25 27 245 3 1 350*50 3632 7 4 2 550*100 7466 1610 512100*100 150 134 3322 11 2575*150 169 15138 251328100*200 30126968 45 23 52150*150 339 303 77 512758名词解释线槽又名走线槽、配线槽、行线槽（因地方而异），用来将电源线、数据线等线材规范的整理，固定在墙上或者天花板上的电工用具。

一般有塑料材质和金属材质两种，可以起到不同的作用。

塑料材质防火等级94V-0 绝缘性好，不自燃，耐高温至85℃。

网络布线之用。

常见线槽种类绝缘配线槽、拨开式配线槽、迷你型配线槽、分隔型配线槽、室内装潢配线槽、一体式绝缘配线槽、电话配线槽、日式电话配线槽、明线配线槽、圆形配线管、展览会用隔板配线槽、圆形地板配线槽、软式圆形地板配线槽、盖式配线槽（上海博伟塑胶机电有限公司提供资料）。

pvc线槽规格标准
PVC线槽是一种常用的电缆保护设备，广泛应用于建筑、工业、交通
等领域。

为了保证PVC线槽的质量和安全性能，制定了一系列的规格标准。

一、尺寸规格
PVC线槽的尺寸规格主要包括宽度、高度、长度等方面。

其中，宽度
一般为50mm、75mm、100mm、150mm等，高度为25mm、
35mm、45mm、55mm等，长度则根据实际需要进行定制。

二、材质要求
PVC线槽的材质要求非常严格，必须符合国家相关标准。

一般来说，PVC线槽的材质应该具有良好的耐腐蚀性、耐磨性、耐高温性、耐低
温性等特点，同时还要具备良好的绝缘性能和阻燃性能。

三、安装要求
PVC线槽的安装要求也非常重要，必须按照相关标准进行安装。

首先，要选择合适的安装位置，保证线槽的通风性和排水性。

其次，要保证
线槽的固定牢固，不得出现晃动或松动的情况。

最后，还要注意线槽的接头处，必须保证接头的牢固性和密封性。

四、使用注意事项
在使用PVC线槽时，也需要注意一些事项。

首先，要避免线槽受到过大的冲击或压力，以免导致线槽变形或破裂。

其次，要避免线槽长时间暴露在阳光下或高温环境中，以免影响线槽的使用寿命。

最后，还要定期对线槽进行检查和维护，保证线槽的正常使用。

总之，PVC线槽规格标准是保证线槽质量和安全性能的重要保障。

在使用PVC线槽时，我们也要遵循相关标准和要求，保证线槽的正常使用和安全性能。

PVC线槽
什么是PVC线槽
PVC线槽，即聚氯乙烯线槽（PVC= Polyvinylchlorid，聚氯乙烯，一种合成材料），一般通用叫法有行线槽，电气配线槽，走线槽等。

PVC线槽是线槽的一种，线槽的种类多种多样，根据材质的不同，线槽按配线器材行业日成划分为多种，常用的有环保阻燃PVC线槽、无卤PPO线槽、无卤PC/ABS线槽、钢铝等金属线槽等等。

PVC线槽的特点
采用PVC塑料制造，具有绝缘、防弧、阻燃自熄等特点。

PVC线槽的用途
主要用于电气设备内部布线，在1200V及以下的电气设备中对敷设其中的导线起机械防护和电气保护作用。

使用后，配线方便，布线整齐，安装可靠，便于查找、维修和调换线路。

PVC线槽的规格型号
PVC线槽的品种规格很多，从型号上讲有：
PVC-20系列、PVC-25系列、PVC-25F系列、PVC-30系列、PVC-40系列、PVC-40Q系列等。

从规格上讲有：
20mm*12mm,25mm*12.5mm,25mm*25mm,30mm*15mm,40mm*20mm,14mm*24mm,
18mm*38mm等。

PVC线槽规格加厚型电线槽普通电线槽6规格(mm)规格(mm)20×10A20×10B24×14A24×14B30×15A39×19B39×19A59×22B59×22A120×8050×25A160×10060×40A200×10080×40A200×16080×50A300×150100×27A100×40A100×50A100×60A100×80A100×100A150×50A综合布线的线缆计算公式1、 整数用线量（总长度M）=楼层*每层用线量2、 订货总量（总长度M）=所需总长+所需总长*10%+总点数*6每层用线量=[0.55*（最远点距离+最近点距离）+6]*楼层信息点数3、 总长度=最短信息点长度+最长信息点长度/2*总点数*3.3*1.2注：得出的长度为英尺4、 用线箱数计算用线箱数=总长度（单位米）/305+1用线箱数=总长度（英尺）/1000+1l平均=[l（水平）最长+l（水平）最短]/2*1.1+l（垂直）+l（余量）l总长=l平均*信息点数upt箱数=roundup（l总长/305，0）+n（自定数量）价格=utp箱数*单价5、 容量公式： 管槽容量=INT（管槽面积*K） 对CAT5 UTP来说K=0.012例如： 100*100的桥架算法： 100*100*0.012结果： 120根另一种算法100*100*0.4/28.6＝139 根，100*100为桥架的尺寸，0.4是因为桥架线缆敷设时的容量，28.6为线缆的横切面积注：规范要求弱电的槽满率是40%,强电的槽满率是50%价格=utp箱数*单价5、 容量公式： 管槽容量=INT（管槽面积*K） 对CAT5 UTP来说K=0.012例如： 100*100的桥架算法： 100*100*0.012结果： 120根另一种算法100*100*0.4/28.6＝139 根，100*100为桥架的尺寸，0.4是因为桥架线缆敷设时的容量，28.6为线缆的横切面积注：规范要求弱电的槽满率是40%,强电的槽满率是50%。

常用线槽/管规格和布线容量
一、常用PVC线槽规格和船舷数量表
线槽内线的填充率不应大于60%，在线的脸颊、转交、分子集中短处应采用响应的附件，并保持线槽练好封闭性。

线槽垂直或倾斜敷设时应采用线口固定线缆以防止线缆在槽内移动。

垂直敷设时其线缆固定间距不要大于3米
当线管布线的管路较长或有转弯时，应适当加装拉线盒，两个线点之间的距离应符合以下要求：
1）对无弯管路，不超过30M
2）两个拉线点之间有一个弯时，不超过20M
3）两个拉线点之间有两个弯时，不超过10M
4）两个拉线点之间有三个弯时，不超过8M
5）线管与电源支路管距离应大于103mm，与电源主线管之间距离大于310mm，对单根拉力不应超过15kg。

避免在拉线过程中，挫伤、打结、弯曲、缠绕紧
2、整箱用线量=楼层×每层用线量（【0.55×(最远点距离+最近点距离)+6 】×楼层点数总数）
3、总长度=最短信息点长度+最长信息点长度/2×总点数×3.3×1.2
注：得出长度为英尺
用线箱数：总长度（米）/305+2 总长度（英尺）/1000+2
注意：上述数值为线槽/管可容纳线数理论最大值，实际使用请考虑弯角的问题。

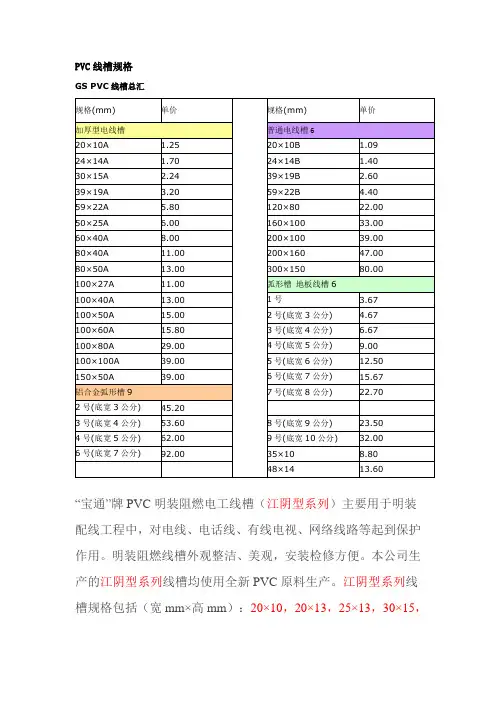

PVC线槽规格
GS PVC线槽总汇
PVC线槽的品种规格很多，从型号上讲有：PVC-20系列、PVC-25系列、PVC-25F 系列、PVC-30系列、PVC-40系列、PVC-40Q系列等。

从规格上讲有：20mm*12mm,25mm*12.5mm,25mm*25mm,30mm*15mm,40mm*20mm等。

PVC电线槽（24X14）
PVC电线槽（24X14）
产品简介
誉塑产品具有以下特点：
难燃绝缘，高抗冲击力，低毒气性，耐酸等优良特点。

绝缘性强，环保美观，正确使用的情况下寿命可达50年。

适用于建筑装修工程，家庭水电工程，建筑防火，电信电力等安装工程。

产品有多样档次，以适应不同层次或区域的需求。

PVC线槽及配件规格齐全，可配合各种设计和施工要求，可按客户要求提供字样印刷在槽身。

欢迎各地经销代理商，批发或零售商等接洽。
