桥架,线槽,线管规格和型号图片

热镀锌又被称为热镀锌,热镀锌桥架是由冷喷热镀锌桥架构成，原锌层经物理学打磨抛光除去。

特点在本来的绝大部分的赶到提升。

热镀锌是热镀锌桥架的全新升级，有着着比热镀锌桥架更为强大的使用期及其耐腐蚀特性，可以用于一切的地形地貌中。

镀锌线管规格型号有:Φ16、Φ20、Φ25、Φ32、Φ40、Φ50。

镀锌线管壁厚有: 0.8毫米、1. 0Mm、1.毫米、1. 3mm、1. 5毫米、1. 6毫米。

热镀锌桥架国家标准薄厚:
槽体式/金属托盘桥架板才最少容许薄厚规范:桥架总宽<300mm时，薄厚挑选1.3mm，后盖板挑选1. omm；
300mm≤桥架总宽<500mm时，薄厚挑选2.0mm，后盖板挑选1.3mm；
500mm≤桥架总宽<800mm时，薄厚挑选3.0mm，后盖板薄厚挑选1.5mm。

一般梯式桥架板材最少容许薄厚规范:
当桥架总宽度为300m时，选择13mm厚度，后盖为10mm；
当桥架总宽度小于500mm时，厚度为15mm，后盖板为15mm；
500mm≤桥架总宽<800mm~时，薄厚挑选2.0mm，后盖板薄厚挑选2.0mm。

河南宝恒电气设备有限公司具备产品开发、设计、制造、施工、调试一条龙服务,生产热镀锌电缆桥架，母线槽。

产品具有性能好、安装方便、质量优、价格低等特点。

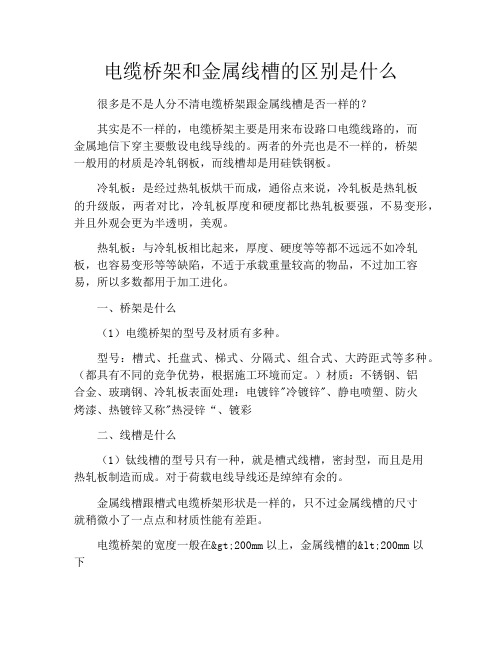

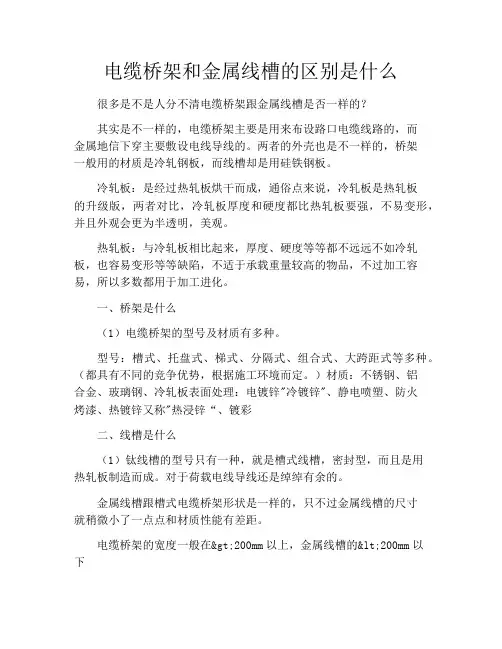

电缆桥架和金属线槽的区别是什么
很多是不是人分不清电缆桥架跟金属线槽是否一样的？
其实是不一样的，电缆桥架主要是用来布设路口电缆线路的，而
金属地信下穿主要敷设电线导线的。

两者的外壳也是不一样的，桥架
一般用的材质是冷轧钢板，而线槽却是用硅铁钢板。

冷轧板：是经过热轧板烘干而成，通俗点来说，冷轧板是热轧板
的升级版，两者对比，冷轧板厚度和硬度都比热轧板要强，不易变形，并且外观会更为半透明，美观。

热轧板：与冷轧板相比起来，厚度、硬度等等都不远远不如冷轧板，也容易变形等等缺陷，不适于承载重量较高的物品，不过加工容易，所以多数都用于加工进化。

一、桥架是什么
（1）电缆桥架的型号及材质有多种。

型号：槽式、托盘式、梯式、分隔式、组合式、大跨距式等多种。

（都具有不同的竞争优势，根据施工环境而定。

）材质：不锈钢、铝
合金、玻璃钢、冷轧板表面处理：电镀锌"冷镀锌"、静电喷塑、防火
烤漆、热镀锌又称"热浸锌“、镀彩
二、线槽是什么
（1）钛线槽的型号只有一种，就是槽式线槽，密封型，而且是用
热轧板制造而成。

对于荷载电线导线还是绰绰有余的。

金属线槽跟槽式电缆桥架形状是一样的，只不过金属线槽的尺寸
就稍微小了一点点和材质性能有差距。

电缆桥架的宽度一般在&gt;200mm以上，金属线槽的&lt;200mm以
下
电缆桥架一般用于建筑行业较多，矽线槽用于普通用于描述装饰行业较多。

两种不同的开挖方式，载流量自然不同。

电缆桥架在现在的生活中随处可见，，它们保护着电缆不受外界因素的影响而损坏，同时也保护着我们用电的安全保障。

那它具体有哪些型号可供消费者选择呢？想必消费者在购买的时候也是比较想知道的，那下面，就给大家分享一下，以便大家进行参考。

具体的型号规格是：
单位：毫米
消费者在购买的时候可以进行参考。

以上就是河南宝恒电气设备有限公司分享的全部内容，希望对大家有所帮助。

该公司生产各种电缆桥架，母线槽。

产品包括:槽式桥架、托盘式桥架、梯式桥架、组合式桥架、大跨距桥架、不锈钢桥架、热镀锌桥架、玻璃钢桥架、防火阻燃桥架、通信机房走线架、铝合金桥架、网格式桥架、封闭母线槽、空气式母线槽、密集绝缘母线槽等。

电缆桥架的规格和型号图集
电缆桥架是我们用电方面离不开的一种建筑材料，它保护着电缆电线免受外面各种因素损坏，放置电缆电线露出发生意外，可以说是我们用电方面的守护神。

在我们需要使用电缆桥架的时候一定要选择合适的规格和型号，这样才能更好的发挥电缆桥架的作用。

但是目前为止还有很多朋友对电缆桥架的规格和型号不太了解，所以我们今天特别的介绍一下电缆桥架的规格和型号介绍。

一、电缆桥架型号分别有什么
●槽式电缆桥是一种完全封闭的电缆桥，更适合在重腐蚀环境下铺设计算机电
缆、通信电缆、热电偶电缆等高灵敏系统信号电缆屏蔽干扰和电缆保护。

●托盘式桥架是半封闭型，它跟槽式桥架的形状图片特别形似，它具有重量很
轻、载重大、形状精美、构成简单、安装方便等独到之处。

既比较适用于动力电缆的安装，也比较适用于信号电缆的铺设。

●梯级式桥架是一种依据国内国外数据资料研发出的新型桥架，应属开放式的
桥架，有散热快、构成简单、安装便利等特点。

二、电缆桥架规格厚度
●电缆桥架不能大或小，必须选择适当的尺寸。

总的标准是电缆线占地面积与
电缆线槽截面之比不可超出40%，变频电缆不可超出50%。

厚度：0.8mm、1.0mm、1.2mm（非标）1.5mm、1.8mm、2.0mm、2.5mm （国标）。

电缆桥架的规格和型号介绍电缆桥架分为槽式、托盘来式和梯架式、网格式等结构，由支架、托臂和设备附件等组成。

建筑物内桥架可以独立架起，也可以附设在各种建(构)筑物和管廊自支架上，应体现结构简，造型美、配备灵活和维修简单等特征，全部零件均需进行镀锌处理。

设备在建筑物外露天的桥架，如果是在邻近海边或归于腐蚀区，则质料有必要具有防腐、耐潮气、附着力好，耐冲击强度高的物性特征。

梯级式电缆桥架：根据国内外相关资料，对梯形电缆桥架进行了改进和设计。

它具有重量轻、本钱低、外型别具、设备便利、散热、透气好等长处。

一般适用于较大直径电缆的敷设，也适用于高低压电力电缆的敷设。

托盘式电缆桥架：托盘式电缆桥架是石油、化工、轻工、电讯等方面使用最遍及的一种。

它具有重量轻、载荷大、外型漂亮、结构简略、设备便利等长处。

它不仅适用于电力电缆设备，也适用于控制电缆的敷设。

槽式电缆桥架：槽式桥架是一种全封闭的索桥。

适用于计算机电缆、通信电缆、热电偶电缆等高灵敏度控制电缆的应用。

它对大腐蚀环境电缆的屏蔽扰动和保护有很好的作用。

阶梯电缆桥架、托盘电缆桥架和线槽电缆桥架的优缺点分别是：梯级式桥架具有良好的通风功能，无灰尘和干扰。

槽式、托盘式汇线桥架具有防尘、防搅扰功能。

电缆桥架常用规格参考：运用环境不同，需求挑选的桥架规范、类型都不同，这也就涉及到电线桥架的选购问题。

一般，挑选和购买桥架，只需求注意以下4个关键。

1、挑选适宜的结构类型桥架的类型首要和结构有关，不同结构的桥架运用在不同的环境中。

因而，首要要依据详细的施工环境和所等待的桥架的功用来挑选最适宜的桥架。

2、依据原料挑选桥架桥架有钢制、玻璃钢和铝合金等几种类型，不同资料做成的桥架在功用上各有千秋。

比方玻璃钢桥架分量轻；铝合金桥架分量也轻，但价格较贵。

3、依据防火等级挑选桥架假如是对防火有较高要求的环境，不适宜运用铝合金桥架，而应该挑选阻燃型桥架，这样能够确保桥架的寿数更长。

4、挑选桥架尺度桥架不能偏大或偏小，一定要挑选适宜的尺度。

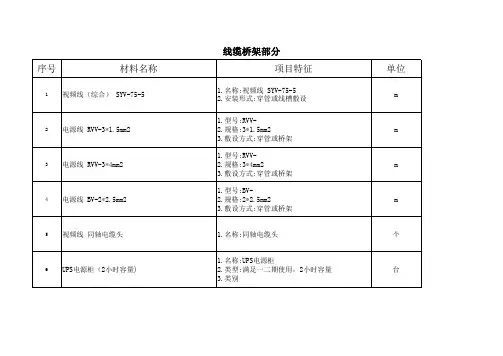

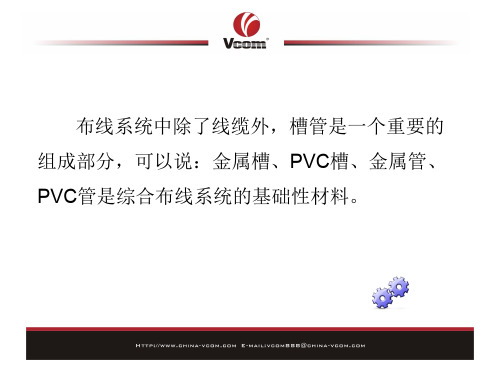

布线系统中除了线缆外,槽管是一个重要的组成部分.可以说,金属槽,PVC槽,金属管,PVC管是综合布线系统的基础性材料.在综合布线系统中使用的线槽主要有以下几件种:◆金属槽和附件◆金属管和附件◆PVC塑料槽和附件◆PVC塑料管和附件现叙述如下.一,金属槽和塑料槽金属槽由槽底槽盖组成,每根槽一般长度为2M,槽与槽连接时应使用相应尺寸的铁板和螺丝固定.槽的外形如图7-1所示.槽盖槽底图7-1槽的外形在综合布线系统中一般使用的金属槽的规格有50㎜×100㎜,100㎜×100㎜,100㎜×200㎜,100㎜×300㎜,200㎜×400㎜等多种规格.塑料槽的外形与图7-1类似,但它品种规格更多,从型号上分有PVC-20系列,PVC-25系列,PVC-25F系列,PVC-30系列,PVC-50系列,PVC-40系列等等. 从规格上分有20㎜×12㎜,25㎜×12.5㎜,25㎜×25㎜,30㎜×15㎜,40㎜×20㎜等等.与PVC槽配套的附件有阳角,阴角,直转角,平三角,顶三角,左三角,右三角,连接头,终端头和接线盒(暗盒,明盒)等.二,金属管和塑料管金属管用于分支结构暗埋的线路,它的规格上分有D16,D20,D25,D32,D40,D50,D63,D25,D110,等规格.在金属管内穿线比线槽布线难度更大一些,在选择金属管时要注意选择管径大一点.一般管内填充物占30%左右,以便于穿线.金属管还有一种是软管(蛇皮管),供不便于弯曲的地方使用.塑料管在产品中分为两大类,即PE阴燃导管和PVC阴燃导管.PE阻燃导管是一种塑制半硬导管,按外径分有D16,D20,D25,D32,四种规格.它的外观为白色,具有强度高,而腐蚀,绕性好,内壁光滑等优点,明,暗装穿线兼用.它可以盘为单位,每盘重为25㎏.PVC阻燃导管是一种以聚氯乙烯树脂为主要原料,国入适量的助剂,经加工设备剂压成型的刚性导管.小管径PVC阻燃际管可在常温下进行弯曲,便于用户使用,按外径分有D16,D20,D25,D32,D40,DD45,D63,D25,和D110等规格.与PVC管安装配套的附件有接头,螺圈,弯头,弯管弹簧,一通接线盒,二通接线盒,三通接线盒,四通接线盒,开口卡,专用截管器和PVC粗合剂等.三,桥架桥架是布线行业的一个术语,是建筑物内布线不可缺少的一部分.桥架分为普通型桥架,重型桥架和槽式桥架.在普通型架中还可分为普通型桥架,直边普通型桥架.在普通桥架中,有以下主要配件供组合:梯架,弯通,三通,四通,多节二通凸弯通,凹弯通调高板,端各联结板,调宽板,垂直转角联接件,联接板,小平转角联结板的隔离板等.在直边普通型桥架中有以下主要配件供组合:梯架,弯通,三通,四通,多节二通凸弯通,凹弯通调高板,盖板,弯通盖板,三通盖板,四通盖板,凸弯通盖板,凹弯通盖板,花孔托盘,花孔弯通,花孔四通托盘,联结板,垂直转角联接板,小平转角联结板,端向联接板护板,隔离板,调宽板和端头挡板等.重型桥架,槽式桥架要网络布线中很少使用,这里就不再叙述.四,槽管的线缆铺设槽管的线缆铺设主要有4种方法采用电缆桥架或线槽和预埋钢管结合的方式(1)电缆桥架宜高出地面2.2 M以上;桥架顶部距顶棚其它障碍物不应小于0.3M;桥架宽度不宜小于0.1M;桥架内横断面的填充率不应超不定期50%.(2)电缆桥架内缆架内缆线垂直铺设时,在缆线的上端和每间隔约1.5M处应固定在桥架的支架上;水平铺设时,在缆线的首,尾,拐弯处和每间隔2M-3M处进行固定.(3)电缆线槽宜高出地面2.2M以上.在吊顶内设置时,槽盖开启应保持80MM的垂直净空,线槽截面利用率不应超过50%.(4)布放线槽缆线要以不绑扎:槽内缆线应顺直,尽量不交叉;缆线不应溢出线槽,在缆线进出线槽部位,拐弯处应绑扎固定.垂直线槽布放缆线应在每间隔1.5M处固定在缆线支架上.(5)在水平,垂直桥架和垂直线槽中铺设缆线时,应对缆线进行绑扎.绑扎间距不宜大于1.5M,扣间距应均匀,松紧适度.设置缆线桥架和缆线槽支撑保护要求.桥架水平铺设时,支撑间距一般为1M-1.5M,垂直铺设时固定在建筑物体上面间距宜小于2M.金属线槽铺设时,如是支架或吊架,则在线槽接头处,离分线槽两端口0.5M处和拐弯转变处固定间距为1M-1.5M.塑料线槽槽底固定点间距一般0.8M-1M.预埋金属线槽支撑保护方式在建筑物中可使用不同尺寸的预埋线槽,按一层或两层设置,应至少预埋两根以上;槽截面高度不宜超过25㎜.线槽直埋长度超过6M或在线槽路由交叉,转变时宜设置拉线盒,以便于布放缆线和维修.拉线盒盖应能开启,并与地面齐平,盒盖处应采取防水措施.线槽宜采用金属管引入分线盒内.预埋金属线槽.预埋暗议定书支撑保护方式暗管宜采用金属管,预在墙体中间的暗管内径不宜超过50㎜;楼板中的暗管内径宜为15㎜-25㎜.在直线布管30M处应设置暗线箱等装置.暗管的转弯角度应大于90°,在路径上每根暗管的转弯不多于两个,并不应用有S 弯出现.弯曲布管时,在每隔15M处应设置暗线箱等装置.暗管转管转变的曲率半径不应小于该管外径的6倍,暗管外径大于50㎜时,不应小于10倍.暗管管口应光滑,并加有绝缘套管,管口伸出部位应为25㎜-50㎜.格形线槽和沟槽结合时,铺设缆线支撑保护的要求沟槽和格形槽必须勾通.沟槽盖板可开启,并与地面齐平,盖板和插座出口处应采取防水措施.沟槽的宽度宜小于600㎜.铺设活动地板的缆线时,活动地板内净空不应小于150㎜;活动地板内如果作为通风系统的风道使用时,地板内净空不小于300㎜.采用公用立柱作为吊顶支撑时,可在立柱中布放缆线,支柱支撑点应避开沟槽和线槽对应位置,支撑应牢固.不同种类的缆线布线在金属槽内应同时槽分隔(用金属板隔开)布放.金属线槽拉线应符合设计要求.干线子系统缆线铺设支撑保护应符合下列要求:◆缆线不得布放要电梯或管道竖井中.◆干线通道间应勾通.◆竖井中缆线穿过每层楼板的孔洞为矩形或圆形.矩形孔洞尺寸不宜小于300㎜×100㎜;圆形孔洞处应至少安装三根圆形钢管,管径不宜小于100㎜.(7)在工作区的信息点位置和缆线铺设方式未定的情况下,或工作区采用地毯下布放缆线时,工作区应设置交接箱,服务面积约为80平方厘米.。

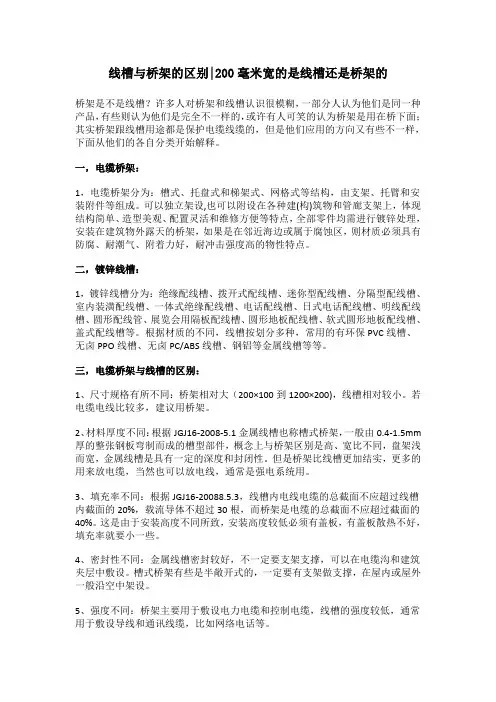

线槽与桥架的区别|200毫米宽的是线槽还是桥架的桥架是不是线槽？许多人对桥架和线槽认识很模糊，一部分人认为他们是同一种产品，有些则认为他们是完全不一样的，或许有人可笑的认为桥架是用在桥下面；其实桥架跟线槽用途都是保护电缆线缆的，但是他们应用的方向又有些不一样，下面从他们的各自分类开始解释。

一，电缆桥架：1，电缆桥架分为：槽式、托盘式和梯架式、网格式等结构，由支架、托臂和安装附件等组成。

可以独立架设,也可以附设在各种建(构)筑物和管廊支架上，体现结构简单、造型美观、配置灵活和维修方便等特点，全部零件均需进行镀锌处理，安装在建筑物外露天的桥架，如果是在邻近海边或属于腐蚀区，则材质必须具有防腐、耐潮气、附着力好，耐冲击强度高的物性特点。

二，镀锌线槽：1，镀锌线槽分为：绝缘配线槽、拨开式配线槽、迷你型配线槽、分隔型配线槽、室内装潢配线槽、一体式绝缘配线槽、电话配线槽、日式电话配线槽、明线配线槽、圆形配线管、展览会用隔板配线槽、圆形地板配线槽、软式圆形地板配线槽、盖式配线槽等。

根据材质的不同，线槽按划分多种，常用的有环保PVC线槽、无卤PPO线槽、无卤PC/ABS线槽、钢铝等金属线槽等等。

三，电缆桥架与线槽的区别：1、尺寸规格有所不同：桥架相对大（200×100到1200×200)，线槽相对较小。

若电缆电线比较多，建议用桥架。

2、材料厚度不同：根据JGJ16-2008-5.1金属线槽也称槽式桥架，一般由0.4-1.5mm 厚的整张钢板弯制而成的槽型部件，概念上与桥架区别是高、宽比不同，盘架浅而宽，金属线槽是具有一定的深度和封闭性。

但是桥架比线槽更加结实，更多的用来放电缆，当然也可以放电线，通常是强电系统用。

3、填充率不同：根据JGJ16-20088.5.3，线槽内电线电缆的总截面不应超过线槽内截面的20%，载流导体不超过30根，而桥架是电缆的总截面不应超过截面的40%。

这是由于安装高度不同所致，安装高度较低必须有盖板，有盖板散热不好，填充率就要小一些。

科桥电器设备一般使用的金属线槽的规格有50mm×100mm、100mm×100mm、100mm×200mm、100mm×300mm、200mm×400mm等多种。

2、PVC 线槽的品种规格很多，从型号上讲有：PVC-20系列、PVC-25系列、PVC-25F 系列、PVC-30系列、PVC-40系列、PVC-40Q系列等。

从规格上讲有：20mm*12mm,25mm*12.5mm,25mm*25mm,30mm*15mm,40mm*20 mm等。

（如果您想了解更多的信息，可以立即拨打右侧的咨询电话）电线槽安装注意事项1、线槽平整无扭曲变形，内壁无毛刺，接缝处紧密平直，各种附件齐全。

2、线槽连接口处应平整，接缝处紧密平直，槽盖装上应平整，无翘角，出线口位置正确。

3、线槽经过变形缝时，线槽本身应断开，线槽内用连接板连接，不得科桥电器设备固定，保护地线应有补偿余量，线槽CT300*100以下与横旦固定1个螺栓，CT400*100以上必须固定2个螺栓。

4、非金属线槽所有非导电部分均应相应连接和跨接，使之成为一个整体，并做好整体连接。

5、敷设在竖井内的线槽和穿越不同防火区的线槽，按设计要求位置设防火隔堵措施。

6、直线端的钢制线槽长度超过30m加伸缩节，电缆线槽跨变形缝处设补偿装置。

7、金属电缆线槽间及其支架全长应不小于2处与接地(PE)或接零(PEN)干线相连接。

8、非镀锌电缆线槽间连接板的两端跨接铜芯接地线，接地线最小允许截面积不小于BVR-4 mm。

科桥电器设备9、镀锌电缆线槽间连接板的两端不跨接接地线，但连接板两端不小于2个有防松螺帽或防松垫圈的连接固定螺栓。
