pvc线槽规格型号

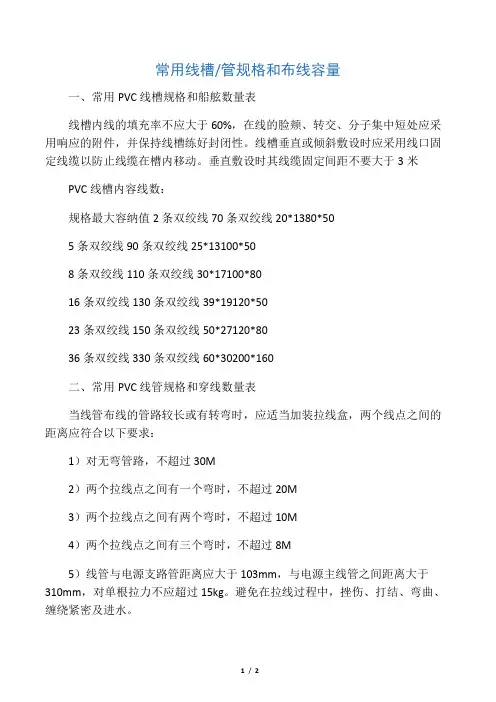

常用线槽/管规格和布线容量一、常用PVC线槽规格和船舷数量表线槽内线的填充率不应大于60%，在线的脸颊、转交、分子集中短处应采用响应的附件，并保持线槽练好封闭性。

线槽垂直或倾斜敷设时应采用线口固定线缆以防止线缆在槽内移动。

垂直敷设时其线缆固定间距不要大于3米PVC线槽内容线数：规格最大容纳值2条双绞线70条双绞线20*1380*505条双绞线90条双绞线25*13100*508条双绞线110条双绞线30*17100*8016条双绞线130条双绞线39*19120*5023条双绞线150条双绞线50*27120*8036条双绞线330条双绞线60*30200*160二、常用PVC线管规格和穿线数量表当线管布线的管路较长或有转弯时，应适当加装拉线盒，两个线点之间的距离应符合以下要求：1）对无弯管路，不超过30M2）两个拉线点之间有一个弯时，不超过20M3）两个拉线点之间有两个弯时，不超过10M4）两个拉线点之间有三个弯时，不超过8M5）线管与电源支路管距离应大于103mm，与电源主线管之间距离大于310mm，对单根拉力不应超过15kg。

避免在拉线过程中，挫伤、打结、弯曲、缠绕紧密及进水。

规格容纳线数3条双绞线28条双绞线15mm50mm5条双绞线42条双绞线20mm65mm8条双绞线66条双绞线25mm80mm14条双绞线80条双绞线32mm100mm18条双绞线40mm1、订货总量（单位M）=所需总长+所需总长×10%+总点数×62、整箱用线量=楼层×每层用线量（【0."55×(最远点距离+最近点距离)+6】×楼层点数总数）3、总长度=最短信息点长度+最长信息点长度/2×总点数×3."3×1."2注：得出xx为英尺用线箱数：总长度（米）/305+2总长度（英尺）/1000+2注意：上述数值为线槽/管可容纳线数理论最大值，实际使用请考虑弯角的问题。

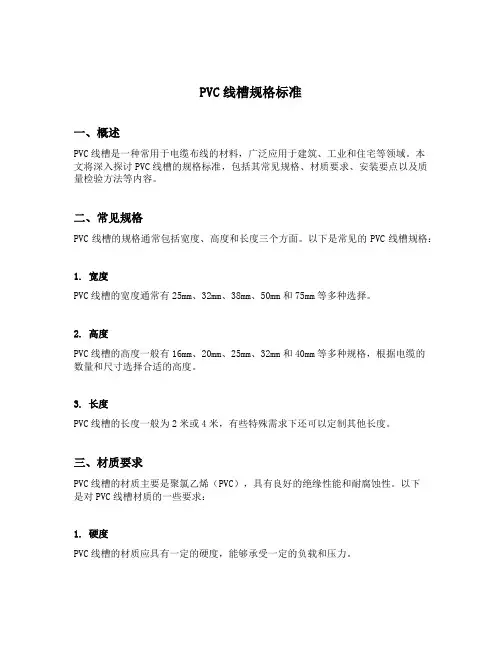

PVC线槽规格标准一、概述PVC线槽是一种常用于电缆布线的材料，广泛应用于建筑、工业和住宅等领域。

本文将深入探讨PVC线槽的规格标准，包括其常见规格、材质要求、安装要点以及质量检验方法等内容。

二、常见规格PVC线槽的规格通常包括宽度、高度和长度三个方面。

以下是常见的PVC线槽规格：1. 宽度PVC线槽的宽度通常有25mm、32mm、38mm、50mm和75mm等多种选择。

2. 高度PVC线槽的高度一般有16mm、20mm、25mm、32mm和40mm等多种规格，根据电缆的数量和尺寸选择合适的高度。

3. 长度PVC线槽的长度一般为2米或4米，有些特殊需求下还可以定制其他长度。

三、材质要求PVC线槽的材质主要是聚氯乙烯（PVC），具有良好的绝缘性能和耐腐蚀性。

以下是对PVC线槽材质的一些要求：1. 硬度PVC线槽的材质应具有一定的硬度，能够承受一定的负载和压力。

2. 耐磨性PVC线槽的表面应具有一定的耐磨性，能够长时间使用而不损坏。

3. 耐候性PVC线槽的材质应具有较好的耐候性，能够在室内和室外环境下长期使用而不变质。

4. 阻燃性PVC线槽的材质应具有一定的阻燃性能，以减少火灾发生的风险。

四、安装要点在安装PVC线槽时，有一些要点需要注意，以确保安装质量和使用效果：1. 线槽的选择根据需要布线的电缆数量和尺寸，选择合适的PVC线槽规格，确保能够容纳所有电缆。

2. 固定方式PVC线槽可以采用螺丝固定和胶水固定两种方式。

螺丝固定适用于固定在墙面或地面上，而胶水固定适用于固定在吊顶上。

3. 弯曲处理当需要在布线过程中出现弯曲时，可以通过切割线槽进行弯曲处理，确保电缆的整齐布线。

4. 接地处理在安装PVC线槽时，需要进行接地处理，以保证安全可靠的电气连接。

五、质量检验方法为了确保PVC线槽的质量合格，可以采用以下检验方法：1. 外观检查对PVC线槽进行外观检查，检查其表面是否平整、无气泡、无明显的色差等。

2. 尺寸测量使用测量工具对PVC线槽的宽度、高度和长度进行准确测量，与规格标准进行对比。

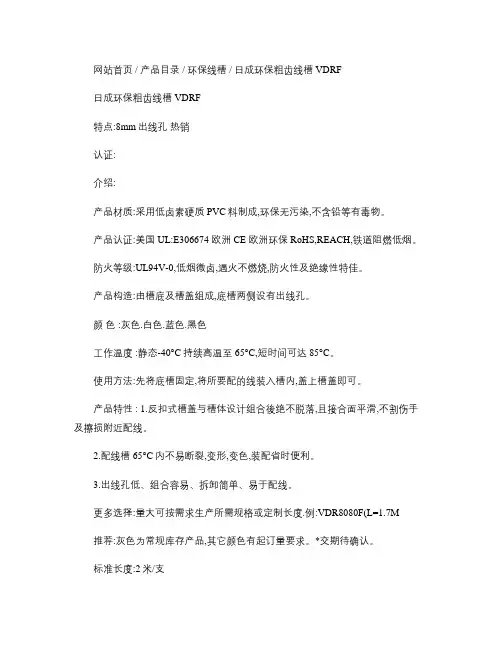

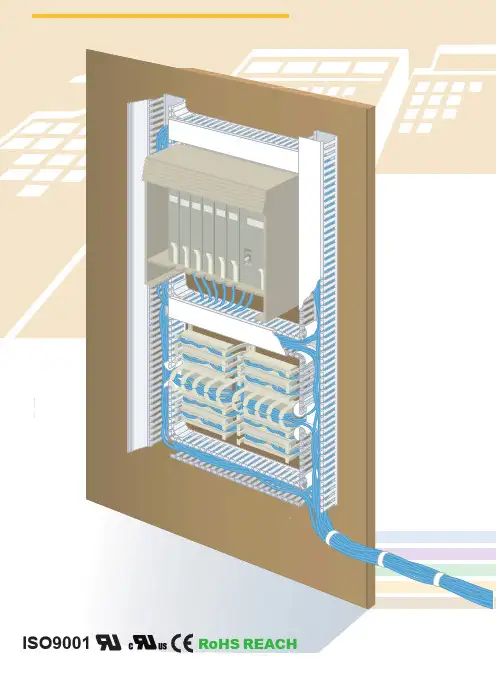

网站首页 / 产品目录 / 环保线槽 / 日成环保粗齿线槽 VDRF日成环保粗齿线槽 VDRF特点:8mm出线孔热销认证:介绍:产品材质:采用低卤素硬质PVC料制成,环保无污染,不含铅等有毒物。

产品认证:美国UL:E306674 欧洲CE 欧洲环保RoHS,REACH,铁道阻燃低烟。

防火等级:UL94V-0,低烟微卤,遇火不燃烧,防火性及绝缘性特佳。

产品构造:由槽底及槽盖组成,底槽两侧设有出线孔。

颜色 :灰色.白色.蓝色.黑色工作温度 :静态-40°C持续高温至65°C,短时间可达85°C。

使用方法:先将底槽固定,将所要配的线装入槽内,盖上槽盖即可。

产品特性 : 1.反扣式槽盖与槽体设计组合後绝不脱落,且接合面平滑,不割伤手及擦损附近配线。

2.配线槽65°C内不易断裂,变形,变色,装配省时便利。

3.出线孔低、组合容易、拆卸简单、易于配线。

更多选择:量大可按需求生产所需规格或定制长度.例:VDR8080F(L=1.7M推荐:灰色为常规库存产品,其它颜色有起订量要求。

*交期待确认。

标准长度:2米/支线槽PVC线槽线槽规格型号Item No. 出线孔8MM宽*高W*H 孔宽Q齿宽P电线容量以2.0平方计算装箱/M灰色Gray白色White蓝色Blue黑色BlackVDR1616F VDR1616FW VDR1616FE VDR1616FB16*168103~10pcs300M VDR2516F VDR2516FW VDR2516FE VDR2516FB25*168103~10pcs100MVDR1520F VDR1520FW VDR1520FE VDR1520FB15*208.5128~12pcs260M 产品规格VDR2020F VDR2020FW VDR2020FE VDR2020FB20*208.51210~20pcs240M VDR4020F VDR4020FW VDR4020FE VDR4020FB40*2081212~28pcs140MVDR1525F VDR1525FW VDR1525FE VDR1525FB15*258105~15pcs260MVDR2025F VDR2025FW VDR2025FE VDR2025FB20*208105~15pcs200MVDR2525F VDR2525FW VDR2525FE VDR2525FB25*2581010~25pcs200MVDR3025F VDR3025FW VDR3025FE VDR3025FB30*2581012~28pcs160MVDR4025F VDR4025FW VDR4025FE VDR4025FB40*2581012~28pcs100MVDR5025F VDR5025FW VDR5025FE VDR5025FB50*2581020~30pcs100MVDR1530F VDR1530FW VDR1530FE VDR1530FB15*3081020~30pcs180MVDR2030F VDR2030FW VDR2030FE VDR2030FB20*3081020~30pcs160MVDR2530F VDR2530FW VDR2530FE VDR2530FB25*3081225~35pcs160MVDR3030F VDR3030FW VDR3030FE VDR3030FB30*3081225~35pcs140MVDR4030F VDR4030FW VDR4030FE VDR4030FB40*3081230~40pcs100MVDR5030F VDR5030FW VDR5030FE VDR5030FB50*3081235~45pcs80MVDR6030F VDR6030FW VDR6030FE VDR6030FB60*3081240~50pcs60MVDR2233F VDR2233FW VDR2233FE VDR2233FB22*3381230~45pcs160MVDR3333F VDR3333FW VDR3333FE VDR3333FB33*3381235~45pcs160MVDR2035F VDR2035FW VDR2035FE VDR2035FB20*3581230~40pcs100MVDR3535F VDR3535FW VDR3535FE VDR3535FB35*3581235~45pcs112MVDR5035F VDR5035FW VDR5035FE VDR5035FB50*3581240~60pcs88MVDR2040F VDR2040FW VDR2040FE VDR2040FB20*4081216~22pcs110MVDR2540F VDR2540FW VDR2540FE VDR2540FB25*4081220~25pcs112MVDR3540F VDR3540FW VDR3540FE VDR3540FB35*4081250~60pcs100MVDR4040F VDR4040FW VDR4040FE VDR4040FB40*4081260~70pcs100MVDR6040F VDR6040FW VDR6040FE VDR6040FB60*40812100~115pcs68M VDR8040F VDR8040FW VDR8040FE VDR8040FB80*40812120~135pcs48M VDR10040F VDR10040FW VDR10040FE VDR10040FB100*40812120~135pcs32M VDR12040F VDR12040FW VDR12040FE VDR12040FB120*40812140-155pcs/ VDR2545F VDR2545FW VDR2545FE VDR2545FB25*4581220~25pcs104MVDR3345F VDR3345FW VDR3345FE VDR3345FB33*4581240~55pcs108MVDR4545F VDR4545FW VDR4545FE VDR4545FB45*4581260~70pcs72MVDR6545F VDR6545FW VDR6545FE VDR6545FB65*45812110~120pcs56M VDR2050F VDR2050FW VDR2050FE VDR2050FB20*5081218~28pcs100MVDR2550F VDR2550FW VDR2550FE VDR2550FB25*5081220~30pcs100MVDR3050F VDR3050FW VDR3050FE VDR3050FB30*5081225~40pcs84MVDR3550F VDR3550FW VDR3550FE VDR3550FB35*5081240~60pcs80MVDR4050F VDR4050FW VDR4050FE VDR4050FB40*5081260~70pcs68MVDR4550F VDR4550FW VDR4550FE VDR4550FB45*5081270~80pcs60MVDR5050F VDR5050FW VDR5050FE VDR5050FB50*5081280~90pcs50MVDR5550F VDR5550FW VDR5550FE VDR5550FB55*5081280~90pcs48MVDR6050F VDR6050FW VDR6050FE VDR6050FB60*50812100~120pcs48MVDR7550F VDR7550FW VDR7550FE VDR7550FB75*50812120~140pcs40mVDR8050F VDR8050FW VDR8050FE VDR8050FB80*50812160~180pcs40MVDR10050F VDR10050FW VDR10050FE VDR10050FB100*50812200~250pcs26M VDR12555F VDR12555FW VDR12555FE VDR12555FB125*55812220~270pcs20M VDR2060F VDR2060FW VDR2060FE VDR2060FB20*6081235~45pcs100MVDR2560F VDR2560FW VDR2560FE VDR2560FB25*6081240~50pcs100MVDR3060F VDR3060FW VDR3060FE VDR3060FB30*6081260~80pcs80MVDR3560F VDR3560FW VDR3560FE VDR3560FB35*6081290~105pcs78MVDR4060F VDR4060FW VDR4060FE VDR4060FB40*60812100~115pcs60MVDR4560F VDR4560FW VDR4560FE VDR4560FB45*60812110~125pcs30M VDR5060F VDR5060FW VDR5060FE VDR5060FB50*60812120~135pcs60MVDR6060F VDR6060FW VDR6060FE VDR6060FB60*60812120~135pcs48MVDR8060F VDR8060FW VDR8060FE VDR8060FB80*60812180~210pcs36MVDR10060F VDR10060FW VDR10060FE VDR10060FB100*60812240~290pcs28M VDR11060F VDR11060FW VDR11060FE VDR11060FB110*60812250~300pcs48M VDR12060F VDR12060FW VDR12060FE VDR12060FB120*60812260~320pcs48M VDR15060F VDR15060FW VDR15060FE VDR15060FB150*60812300~360pcs16M VDR2565F VDR2565FW VDR2565FE VDR2565FB25*6581240~50pcs88MVDR3365F VDR3365FW VDR3365FE VDR3365FB33*6581240~70pcs80MVDR4565F VDR4565FW VDR4565FE VDR4565FB45*65812110~120pcs52MVDR6565F VDR6565FW VDR6565FE VDR6565FB65*65812180~200pcs44MVDR7265F VDR7265FW VDR7265FE VDR7265FB72*65812180~230pcs42MVDR2575F VDR2575FW VDR2575FE VDR2575FB25*75812180-210pcs/ VDR3575FVDR3575FW VDR3575FE VDR3575FB35*75812180-210pcs/ VDR5075FVDR5075FW VDR5075FE VDR5075FB50*75812180~210pcs42M VDR7575FVDR7575FW VDR7575FE VDR7575FB75*75812200~240pcs40M VDR10075F VDR10075FW VDR10075FE VDR10075FB100*75812240~280pcs24M VDR2580F VDR2580FW VDR2580FE VDR2580FB25*80812100~120pcs72M VDR3080FVDR3080FW VDR3080FE VDR3080FB30*80812110~125pcs56M VDR3580FVDR3580FW VDR3580FE VDR3580FB35*80812110~130pcs56M VDR4080FVDR4080FW VDR4080FE VDR4080FB40*80812140~160pcs48M VDR4580FVDR4580FW VDR4580FE VDR4580FB45*80812140~160pcs40M VDR5080FVDR5080FW VDR5080FE VDR5080FB50*80812160~180pcs40M VDR5580FVDR5580FW VDR5580FE VDR5580FB55*80812160~180pcs32M VDR6080FVDR6080FW VDR6080FE VDR6080FB60*80812180~210pcs32M VDR8080FVDR8080FW VDR8080FE VDR8080FB80*80812240~290pcs24M VDR10080F VDR10080FW VDR10080FE VDR10080FB100*80812260~350pcs24M VDR12080F VDR12080FW VDR12080FE VDR12080FB120*80812280~380pcs16M VDR14080F VDR14080FW VDR14080FE VDR14080FB140*80812350~450pcs16M VDR16080F VDR16080FW VDR16080FE VDR16080FB160*80812450-550pcs/ VDR25100F VDR25100FW VDR25100FE VDR25100FB25*100812110~160pcs60M VDR33100F VDR33100FW VDR33100FE VDR33100FB33*100812130~175pcs44M VDR40100F VDR40100FW VDR40100FE VDR40100FB40*100812130~175pcs40M VDR50100F VDR50100FW VDR50100FE VDR50100FB50*100812220~250pcs40M VDR60100F VDR60100FW VDR60100FE VDR60100FB60*100812240~290pcs32M VDR70100F VDR70100FW VDR70100FE VDR70100FB70*100812250~310pcs24M VDR75100F VDR75100FW VDR75100FE VDR75100FB75*100812260~350pcs24M VDR80100F VDR80100FW VDR80100FE VDR80100FB80*100812260~350pcs24M VDR100100F VDR100100FW VDR100100FE VDR100100FB100*100812300~400pcs24MVDR120100F VDR120100FW VDR120100FEVDR120100FB120*100812350~450pcs16M VDR150100F VDR150100FWVDR150100FE VDR150100FB150*100812400~650pcs16M VDR150130FVDR150130FW VDR150130FE VDR150130FB150*100812400~650pcs16MVDR160100F VDR160100FW VDR160100FE VDR160100FB160*100812500-750pcs/ VDR100130F VDR100130FW VDR100130FEVDR100130FB100*130812350-400pcs13M VDR200100F VDR200100FWVDR200100FE VDR200100FB200*100812600~800pcs16M VDR200150FVDR200150FW VDR200150FE VDR200150FB200*150812900-1200pcs16M/ VDR200200F VDR200200FW VDR200200FEVDR200200FB200*2008121200-1600pcs图片介绍2016/11/21 日成环保粗齿线槽 VDRF -环保线槽 -产品目录 -线槽扎带接头软管端子线束上海日成电子有限公司RCCN/content_products_112.html 6/92016/11/21 日成环保粗齿线槽 VDRF -环保线槽 -产品目录 -线槽扎带接头软管端子线束上海日成电子有限公司RCCN/content_products_112.html 7/92016/11/21 日成环保粗齿线槽 VDRF -环保线槽 -产品目录 -线槽扎带接头软管端子线束上海日成电子有限公司RCCN 规格书下载 PDF PDF PDF PDF PDF 日成线槽UL证书E306674 PDF 日成线槽CUL证书E306674 PDF PDF 中铁线槽阻燃报告线槽阻燃报告线槽REACH 日成线槽环保证书日成线槽CE证书 VDRF线槽产品目录PDF 产品目录相关产品日成HVDRF型环保线槽特点: 出线孔4MM 齿宽6MM 日成VDRF型环保线槽特点: 出线孔8MM 齿宽12MM 日成JF型尼龙拖链 1日成JF型尼龙拖链日成线槽剪刀WT-4 1手动式快速省力日成线槽剪刀WT-3 1手动式高性价比快速省力线槽齿剪断钳DP-6 1快速剪断6MM宽的齿日成线槽铆钉枪TNR-1 1用于快速底孔固定日成线槽剪刀WT-1 1手握式适用于65MM宽日成线槽连接件 1用于连接槽底日成线槽双面胶带 DF 1用于粘贴槽底背胶代替螺丝日成线槽标识牌 FWR 1特点：用于标识槽内线路用途日成配线槽铆钉 SR 1特点: 用于固定槽底代替螺丝配线槽分线隔离套 WR 1特点: 用于槽内分类理线日成圆底孔密封线槽 SDRO 1特点: 自攻螺丝胀塞固定日成电话线槽 TC 1用于较小线安装耐踩 /content_products_112.html 8/92016/11/21 日成环保粗齿线槽 VDRF -环保线槽 -产品目录 -线槽扎带接头软管端子线束上海日成电子有限公司RCCN 日成圆形地板配线槽 RD 半圆形用于地面布线日成尼龙拨开式线槽 FD 特点：可弯曲日成带突出闭口线槽 VDRCT 1闭口式盖子有二条突出日成大底孔线槽 VDRU 1大底孔背面走线 1U 2U 日成环保线槽盖 DC 1各种规格的线槽盖日成槽盖突出线槽 HVDRFT 1槽盖有二个突出标识日成环保阻燃分隔板 1特点: 用于槽内分类不同功能… 日成通信柜线槽 1特点：用于通讯柜类型线槽日成大闭口线槽 VDRCL 1特点: 出线孔17MM 日成易折断型线槽 GDRFZ 特点: 齿内带槽折断平整出… 日成易折断型线槽 HVDRFZ 特点: 齿内带槽折断平整出… 日成易折断型线槽 VDRFZ 特点: 齿内带槽折断平整出… 日成环保线槽 VDRL 1特点: 出线孔10mm 日成密封无卤线槽 SDRHF 1特点: 全密封无孔耐高温无卤线槽 HVDRT-HF 1特点: 细齿无卤耐高温线槽… 更多返回环保线槽 > /content_products_112.html 9/9。

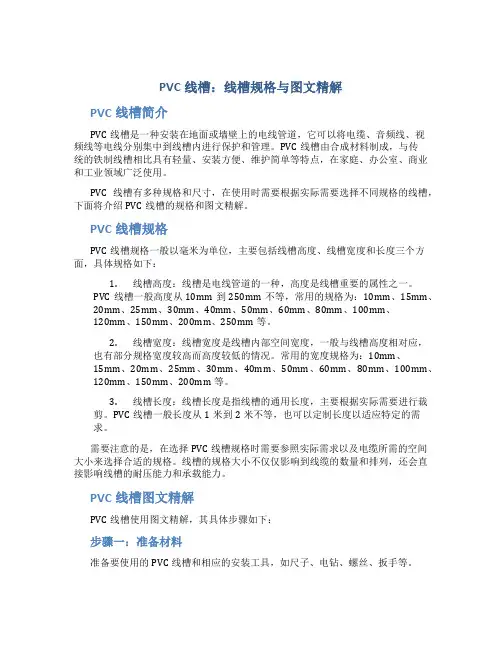

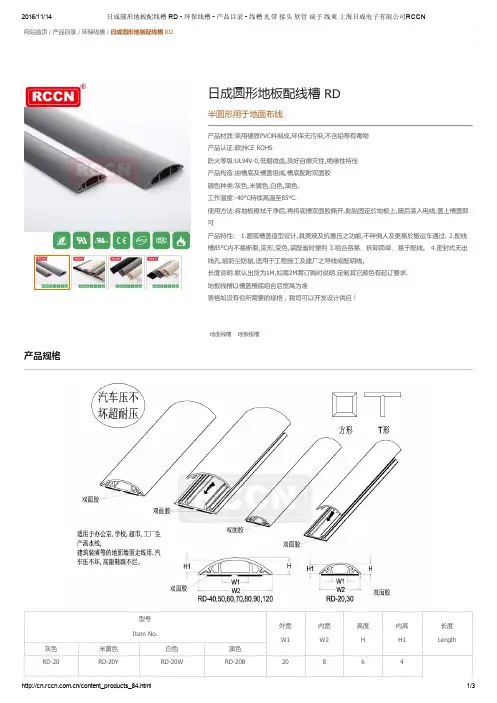

PVC线槽：线槽规格与图文精解PVC线槽简介PVC线槽是一种安装在地面或墙壁上的电线管道，它可以将电缆、音频线、视频线等电线分别集中到线槽内进行保护和管理。

PVC线槽由合成材料制成，与传统的铁制线槽相比具有轻量、安装方便、维护简单等特点，在家庭、办公室、商业和工业领域广泛使用。

PVC线槽有多种规格和尺寸，在使用时需要根据实际需要选择不同规格的线槽，下面将介绍PVC线槽的规格和图文精解。

PVC线槽规格PVC线槽规格一般以毫米为单位，主要包括线槽高度、线槽宽度和长度三个方面，具体规格如下：1.线槽高度：线槽是电线管道的一种，高度是线槽重要的属性之一。

PVC线槽一般高度从10mm到250mm不等，常用的规格为：10mm、15mm、20mm、25mm、30mm、40mm、50mm、60mm、80mm、100mm、120mm、150mm、200mm、250mm等。

2.线槽宽度：线槽宽度是线槽内部空间宽度，一般与线槽高度相对应，也有部分规格宽度较高而高度较低的情况。

常用的宽度规格为：10mm、15mm、20mm、25mm、30mm、40mm、50mm、60mm、80mm、100mm、120mm、150mm、200mm等。

3.线槽长度：线槽长度是指线槽的通用长度，主要根据实际需要进行裁剪。

PVC线槽一般长度从1米到2米不等，也可以定制长度以适应特定的需求。

需要注意的是，在选择PVC线槽规格时需要参照实际需求以及电缆所需的空间大小来选择合适的规格。

线槽的规格大小不仅仅影响到线缆的数量和排列，还会直接影响线槽的耐压能力和承载能力。

PVC线槽图文精解PVC线槽使用图文精解，其具体步骤如下：步骤一：准备材料准备要使用的PVC线槽和相应的安装工具，如尺子、电钻、螺丝、扳手等。

步骤二：确定安装位置根据实际需要，确定PVC线槽安装的位置和长度，并用尺子和笔在地面或墙壁标记好线槽的位置。

步骤三：安装线槽使用电钻和螺丝将PVC线槽固定在标记的位置上，注意要将安装螺丝尺寸和线槽规格对应，不要同时使用过短或过长的螺丝。

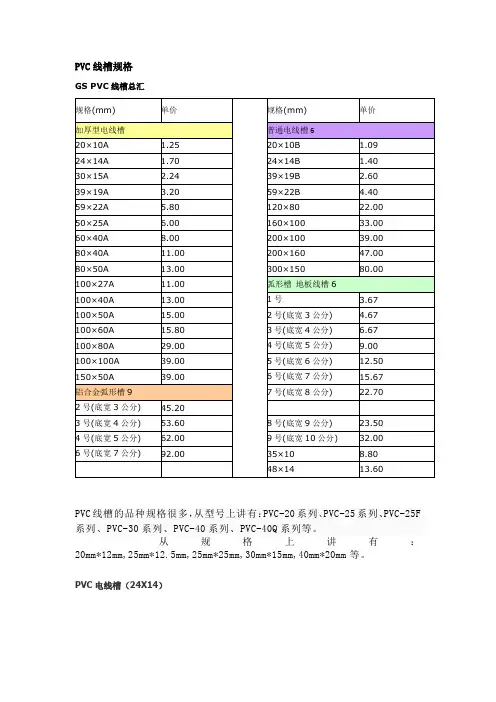

PVC线槽规格
GS PVC线槽总汇
PVC线槽的品种规格很多，从型号上讲有：PVC-20系列、PVC-25系列、PVC-25F 系列、PVC-30系列、PVC-40系列、PVC-40Q系列等。

从规格上讲有：20mm*12mm,25mm*12.5mm,25mm*25mm,30mm*15mm,40mm*20mm等。

PVC电线槽（24X14）
PVC电线槽（24X14）
产品简介
誉塑产品具有以下特点：
难燃绝缘，高抗冲击力，低毒气性，耐酸等优良特点。

绝缘性强，环保美观，正确使用的情况下寿命可达50年。

适用于建筑装修工程，家庭水电工程，建筑防火，电信电力等安装工程。

产品有多样档次，以适应不同层次或区域的需求。

PVC线槽及配件规格齐全，可配合各种设计和施工要求，可按客户要求提供字样印刷在槽身。

欢迎各地经销代理商，批发或零售商等接洽。

一、PVC线管（聚氯乙烯管材）1、PVC线管分类：按品种分为硬质管，半硬质管和波纹管按特性分为轻型（L型），中型(M型)，重型(H型)，超重型按温度等级分为25型，05型，90/-25型等按公称外径分为16，20，25，32，40，50，75，90，110执行标准：JG/T3050-19982、PVC电线管标注：如405：4代表是重型的意思，05代表是零下5摄氏度以上环境下施工使用。

另外还有轻型中型管材，具体如下：➢205为轻型穿线管，主要为明装电线管，壁厚很薄，承压能力很差，施工条件为零下5摄氏度以上施工。

➢305为中型穿线管，多用在墙内暗埋穿线管，承压能力一般，施工条件为零下5摄氏度以上施工。

➢405为重型穿线管，整体应用量并不大，壁厚很厚，一般楼板挤压或重物压盖地区用，施工条件为零下5摄氏度以上施工。

➢215为轻型穿线管，壁厚与应用条件与205相同，生产配方不同，整体管材性能较好，施工条件为零下15摄氏度以上施工。

➢315为中型穿线管，壁厚与应用条件与305相同，生产配方不同，整体管材性能较好，施工条件为零下15摄氏度以上施工。

➢415为重型穿线管，壁厚与应用条件与405相同，生产配方不同，整体管材性能较好，施工条件为零下15摄氏度以上施工。

3、公称外径（16、20、25、32、40）产品厚度如下：➢16外径的轻、中、重厚度分别为：1.00（轻，允许差+0.15）、1.20（中，允许差+0.3）、1.6（重，允许差+0.3）。

➢20外径的中、重（没有轻型的）厚度分别为：1.25（中，允许差+0.3）、1.8（重，允许差+0.3）。

➢25外径的中、重（没有轻型的）厚度分别为：1.50（中，允许差+0.3）、1.9（重，允许差+0.3）。

➢32外径的轻、中、重厚度分别为：1.40（轻，允许差+0.3）、1.80（中，允许差+0.3）、2.4（重，允许差+0.3）。

➢40外径的轻、中、重厚度分别为：1.80（轻、中型，允许差+0.3）、2.0（重，允许差+0.3）。

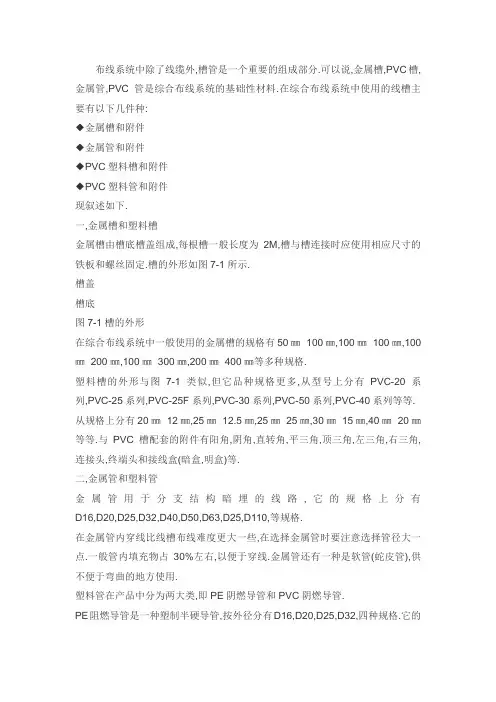

布线系统中除了线缆外,槽管是一个重要的组成部分.可以说,金属槽,PVC槽,金属管,PVC管是综合布线系统的基础性材料.在综合布线系统中使用的线槽主要有以下几件种:◆金属槽和附件◆金属管和附件◆PVC塑料槽和附件◆PVC塑料管和附件现叙述如下.一,金属槽和塑料槽金属槽由槽底槽盖组成,每根槽一般长度为2M,槽与槽连接时应使用相应尺寸的铁板和螺丝固定.槽的外形如图7-1所示.槽盖槽底图7-1槽的外形在综合布线系统中一般使用的金属槽的规格有50㎜×100㎜,100㎜×100㎜,100㎜×200㎜,100㎜×300㎜,200㎜×400㎜等多种规格.塑料槽的外形与图7-1类似,但它品种规格更多,从型号上分有PVC-20系列,PVC-25系列,PVC-25F系列,PVC-30系列,PVC-50系列,PVC-40系列等等. 从规格上分有20㎜×12㎜,25㎜×12.5㎜,25㎜×25㎜,30㎜×15㎜,40㎜×20㎜等等.与PVC槽配套的附件有阳角,阴角,直转角,平三角,顶三角,左三角,右三角,连接头,终端头和接线盒(暗盒,明盒)等.二,金属管和塑料管金属管用于分支结构暗埋的线路,它的规格上分有D16,D20,D25,D32,D40,D50,D63,D25,D110,等规格.在金属管内穿线比线槽布线难度更大一些,在选择金属管时要注意选择管径大一点.一般管内填充物占30%左右,以便于穿线.金属管还有一种是软管(蛇皮管),供不便于弯曲的地方使用.塑料管在产品中分为两大类,即PE阴燃导管和PVC阴燃导管.PE阻燃导管是一种塑制半硬导管,按外径分有D16,D20,D25,D32,四种规格.它的外观为白色,具有强度高,而腐蚀,绕性好,内壁光滑等优点,明,暗装穿线兼用.它可以盘为单位,每盘重为25㎏.PVC阻燃导管是一种以聚氯乙烯树脂为主要原料,国入适量的助剂,经加工设备剂压成型的刚性导管.小管径PVC阻燃际管可在常温下进行弯曲,便于用户使用,按外径分有D16,D20,D25,D32,D40,DD45,D63,D25,和D110等规格.与PVC管安装配套的附件有接头,螺圈,弯头,弯管弹簧,一通接线盒,二通接线盒,三通接线盒,四通接线盒,开口卡,专用截管器和PVC粗合剂等.三,桥架桥架是布线行业的一个术语,是建筑物内布线不可缺少的一部分.桥架分为普通型桥架,重型桥架和槽式桥架.在普通型架中还可分为普通型桥架,直边普通型桥架.在普通桥架中,有以下主要配件供组合:梯架,弯通,三通,四通,多节二通凸弯通,凹弯通调高板,端各联结板,调宽板,垂直转角联接件,联接板,小平转角联结板的隔离板等.在直边普通型桥架中有以下主要配件供组合:梯架,弯通,三通,四通,多节二通凸弯通,凹弯通调高板,盖板,弯通盖板,三通盖板,四通盖板,凸弯通盖板,凹弯通盖板,花孔托盘,花孔弯通,花孔四通托盘,联结板,垂直转角联接板,小平转角联结板,端向联接板护板,隔离板,调宽板和端头挡板等.重型桥架,槽式桥架要网络布线中很少使用,这里就不再叙述.四,槽管的线缆铺设槽管的线缆铺设主要有4种方法采用电缆桥架或线槽和预埋钢管结合的方式(1)电缆桥架宜高出地面2.2 M以上;桥架顶部距顶棚其它障碍物不应小于0.3M;桥架宽度不宜小于0.1M;桥架内横断面的填充率不应超不定期50%.(2)电缆桥架内缆架内缆线垂直铺设时,在缆线的上端和每间隔约1.5M处应固定在桥架的支架上;水平铺设时,在缆线的首,尾,拐弯处和每间隔2M-3M处进行固定.(3)电缆线槽宜高出地面2.2M以上.在吊顶内设置时,槽盖开启应保持80MM的垂直净空,线槽截面利用率不应超过50%.(4)布放线槽缆线要以不绑扎:槽内缆线应顺直,尽量不交叉;缆线不应溢出线槽,在缆线进出线槽部位,拐弯处应绑扎固定.垂直线槽布放缆线应在每间隔1.5M处固定在缆线支架上.(5)在水平,垂直桥架和垂直线槽中铺设缆线时,应对缆线进行绑扎.绑扎间距不宜大于1.5M,扣间距应均匀,松紧适度.设置缆线桥架和缆线槽支撑保护要求.桥架水平铺设时,支撑间距一般为1M-1.5M,垂直铺设时固定在建筑物体上面间距宜小于2M.金属线槽铺设时,如是支架或吊架,则在线槽接头处,离分线槽两端口0.5M处和拐弯转变处固定间距为1M-1.5M.塑料线槽槽底固定点间距一般0.8M-1M.预埋金属线槽支撑保护方式在建筑物中可使用不同尺寸的预埋线槽,按一层或两层设置,应至少预埋两根以上;槽截面高度不宜超过25㎜.线槽直埋长度超过6M或在线槽路由交叉,转变时宜设置拉线盒,以便于布放缆线和维修.拉线盒盖应能开启,并与地面齐平,盒盖处应采取防水措施.线槽宜采用金属管引入分线盒内.预埋金属线槽.预埋暗议定书支撑保护方式暗管宜采用金属管,预在墙体中间的暗管内径不宜超过50㎜;楼板中的暗管内径宜为15㎜-25㎜.在直线布管30M处应设置暗线箱等装置.暗管的转弯角度应大于90°,在路径上每根暗管的转弯不多于两个,并不应用有S 弯出现.弯曲布管时,在每隔15M处应设置暗线箱等装置.暗管转管转变的曲率半径不应小于该管外径的6倍,暗管外径大于50㎜时,不应小于10倍.暗管管口应光滑,并加有绝缘套管,管口伸出部位应为25㎜-50㎜.格形线槽和沟槽结合时,铺设缆线支撑保护的要求沟槽和格形槽必须勾通.沟槽盖板可开启,并与地面齐平,盖板和插座出口处应采取防水措施.沟槽的宽度宜小于600㎜.铺设活动地板的缆线时,活动地板内净空不应小于150㎜;活动地板内如果作为通风系统的风道使用时,地板内净空不小于300㎜.采用公用立柱作为吊顶支撑时,可在立柱中布放缆线,支柱支撑点应避开沟槽和线槽对应位置,支撑应牢固.不同种类的缆线布线在金属槽内应同时槽分隔(用金属板隔开)布放.金属线槽拉线应符合设计要求.干线子系统缆线铺设支撑保护应符合下列要求:◆缆线不得布放要电梯或管道竖井中.◆干线通道间应勾通.◆竖井中缆线穿过每层楼板的孔洞为矩形或圆形.矩形孔洞尺寸不宜小于300㎜×100㎜;圆形孔洞处应至少安装三根圆形钢管,管径不宜小于100㎜.(7)在工作区的信息点位置和缆线铺设方式未定的情况下,或工作区采用地毯下布放缆线时,工作区应设置交接箱,服务面积约为80平方厘米.。

作者：非成败
作品编号：92032155GZ5702241547853215475102
时间：2020.12.13

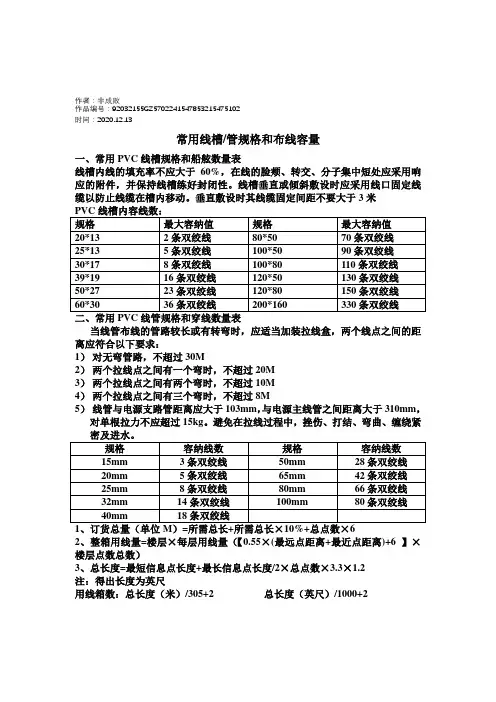

常用线槽/管规格和布线容量
一、常用PVC线槽规格和船舷数量表
线槽内线的填充率不应大于60%，在线的脸颊、转交、分子集中短处应采用响应的附件，并保持线槽练好封闭性。

线槽垂直或倾斜敷设时应采用线口固定线缆以防止线缆在槽内移动。

垂直敷设时其线缆固定间距不要大于3米
当线管布线的管路较长或有转弯时，应适当加装拉线盒，两个线点之间的距离应符合以下要求：
1）对无弯管路，不超过30M
2）两个拉线点之间有一个弯时，不超过20M
3）两个拉线点之间有两个弯时，不超过10M
4）两个拉线点之间有三个弯时，不超过8M
5）线管与电源支路管距离应大于103mm，与电源主线管之间距离大于310mm，对单根拉力不应超过15kg。

避免在拉线过程中，挫伤、打结、弯曲、缠绕紧
2、整箱用线量=楼层×每层用线量（【0.55×(最远点距离+最近点距离)+6 】×楼层点数总数）
3、总长度=最短信息点长度+最长信息点长度/2×总点数×3.3×1.2
注：得出长度为英尺
用线箱数：总长度（米）/305+2 总长度（英尺）/1000+2
注意：上述数值为线槽/管可容纳线数理论最大值，实际使用请考虑弯角的问题。

作者：非成败
作品编号：92032155GZ5702241547853215475102
时间：2020.12.13。

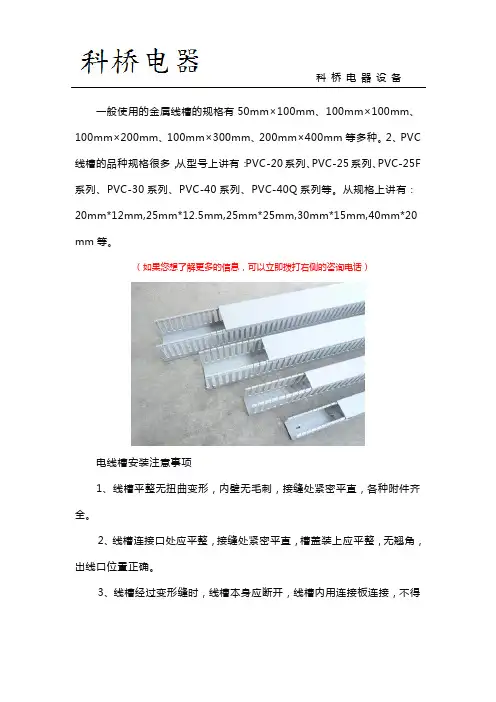

科桥电器设备一般使用的金属线槽的规格有50mm×100mm、100mm×100mm、100mm×200mm、100mm×300mm、200mm×400mm等多种。

2、PVC 线槽的品种规格很多，从型号上讲有：PVC-20系列、PVC-25系列、PVC-25F 系列、PVC-30系列、PVC-40系列、PVC-40Q系列等。

从规格上讲有：20mm*12mm,25mm*12.5mm,25mm*25mm,30mm*15mm,40mm*20 mm等。

（如果您想了解更多的信息，可以立即拨打右侧的咨询电话）电线槽安装注意事项1、线槽平整无扭曲变形，内壁无毛刺，接缝处紧密平直，各种附件齐全。

2、线槽连接口处应平整，接缝处紧密平直，槽盖装上应平整，无翘角，出线口位置正确。

3、线槽经过变形缝时，线槽本身应断开，线槽内用连接板连接，不得科桥电器设备固定，保护地线应有补偿余量，线槽CT300*100以下与横旦固定1个螺栓，CT400*100以上必须固定2个螺栓。

4、非金属线槽所有非导电部分均应相应连接和跨接，使之成为一个整体，并做好整体连接。

5、敷设在竖井内的线槽和穿越不同防火区的线槽，按设计要求位置设防火隔堵措施。

6、直线端的钢制线槽长度超过30m加伸缩节，电缆线槽跨变形缝处设补偿装置。

7、金属电缆线槽间及其支架全长应不小于2处与接地(PE)或接零(PEN)干线相连接。

8、非镀锌电缆线槽间连接板的两端跨接铜芯接地线，接地线最小允许截面积不小于BVR-4 mm。

科桥电器设备9、镀锌电缆线槽间连接板的两端不跨接接地线，但连接板两端不小于2个有防松螺帽或防松垫圈的连接固定螺栓。

以上内容就是四川科桥电器设备有限公司为大家提供的内容，希望对大家有所帮助，如果您有相关问题和需求，可以随时点击我们的咨询通道来进行免费咨询。

也可以登录我们的官网或者拨打右侧的咨询电话。

如果您想要了解更多信息和报价，请点击咨询点击右侧咨询按钮也可以进行免费咨询。

pvc线槽规格标准
PVC线槽是一种常用的电缆保护设备，广泛应用于建筑、工业、交通
等领域。

为了保证PVC线槽的质量和安全性能，制定了一系列的规格标准。

一、尺寸规格
PVC线槽的尺寸规格主要包括宽度、高度、长度等方面。

其中，宽度
一般为50mm、75mm、100mm、150mm等，高度为25mm、
35mm、45mm、55mm等，长度则根据实际需要进行定制。

二、材质要求
PVC线槽的材质要求非常严格，必须符合国家相关标准。

一般来说，PVC线槽的材质应该具有良好的耐腐蚀性、耐磨性、耐高温性、耐低
温性等特点，同时还要具备良好的绝缘性能和阻燃性能。

三、安装要求
PVC线槽的安装要求也非常重要，必须按照相关标准进行安装。

首先，要选择合适的安装位置，保证线槽的通风性和排水性。

其次，要保证
线槽的固定牢固，不得出现晃动或松动的情况。

最后，还要注意线槽的接头处，必须保证接头的牢固性和密封性。

四、使用注意事项
在使用PVC线槽时，也需要注意一些事项。

首先，要避免线槽受到过大的冲击或压力，以免导致线槽变形或破裂。

其次，要避免线槽长时间暴露在阳光下或高温环境中，以免影响线槽的使用寿命。

最后，还要定期对线槽进行检查和维护，保证线槽的正常使用。

总之，PVC线槽规格标准是保证线槽质量和安全性能的重要保障。

在使用PVC线槽时，我们也要遵循相关标准和要求，保证线槽的正常使用和安全性能。

PVC线槽
什么是PVC线槽
PVC线槽，即聚氯乙烯线槽（PVC= Polyvinylchlorid，聚氯乙烯，一种合成材料），一般通用叫法有行线槽，电气配线槽，走线槽等。

PVC线槽是线槽的一种，线槽的种类多种多样，根据材质的不同，线槽按配线器材行业日成划分为多种，常用的有环保阻燃PVC线槽、无卤PPO线槽、无卤PC/ABS线槽、钢铝等金属线槽等等。

PVC线槽的特点
采用PVC塑料制造，具有绝缘、防弧、阻燃自熄等特点。

PVC线槽的用途
主要用于电气设备内部布线，在1200V及以下的电气设备中对敷设其中的导线起机械防护和电气保护作用。

使用后，配线方便，布线整齐，安装可靠，便于查找、维修和调换线路。

PVC线槽的规格型号
PVC线槽的品种规格很多，从型号上讲有：
PVC-20系列、PVC-25系列、PVC-25F系列、PVC-30系列、PVC-40系列、PVC-40Q系列等。

从规格上讲有：
20mm*12mm,25mm*12.5mm,25mm*25mm,30mm*15mm,40mm*20mm,14mm*24mm,
18mm*38mm等。

PVC线槽规格加厚型电线槽普通电线槽6规格(mm)规格(mm)20×10A20×10B24×14A24×14B30×15A39×19B39×19A59×22B59×22A120×8050×25A160×10060×40A200×10080×40A200×16080×50A300×150100×27A100×40A100×50A100×60A100×80A100×100A150×50A综合布线的线缆计算公式1、 整数用线量（总长度M）=楼层*每层用线量2、 订货总量（总长度M）=所需总长+所需总长*10%+总点数*6每层用线量=[0.55*（最远点距离+最近点距离）+6]*楼层信息点数3、 总长度=最短信息点长度+最长信息点长度/2*总点数*3.3*1.2注：得出的长度为英尺4、 用线箱数计算用线箱数=总长度（单位米）/305+1用线箱数=总长度（英尺）/1000+1l平均=[l（水平）最长+l（水平）最短]/2*1.1+l（垂直）+l（余量）l总长=l平均*信息点数upt箱数=roundup（l总长/305，0）+n（自定数量）价格=utp箱数*单价5、 容量公式： 管槽容量=INT（管槽面积*K） 对CAT5 UTP来说K=0.012例如： 100*100的桥架算法： 100*100*0.012结果： 120根另一种算法100*100*0.4/28.6＝139 根，100*100为桥架的尺寸，0.4是因为桥架线缆敷设时的容量，28.6为线缆的横切面积注：规范要求弱电的槽满率是40%,强电的槽满率是50%价格=utp箱数*单价5、 容量公式： 管槽容量=INT（管槽面积*K） 对CAT5 UTP来说K=0.012例如： 100*100的桥架算法： 100*100*0.012结果： 120根另一种算法100*100*0.4/28.6＝139 根，100*100为桥架的尺寸，0.4是因为桥架线缆敷设时的容量，28.6为线缆的横切面积注：规范要求弱电的槽满率是40%,强电的槽满率是50%。

常用线槽/管规格和布线容量
一、常用PVC线槽规格和船舷数量表
线槽内线的填充率不应大于60%，在线的脸颊、转交、分子集中短处应采用响应的附件，并保持线槽练好封闭性。

线槽垂直或倾斜敷设时应采用线口固定线缆以防止线缆在槽内移动。

垂直敷设时其线缆固定间距不要大于3米
当线管布线的管路较长或有转弯时，应适当加装拉线盒，两个线点之间的距离应符合以下要求：
1）对无弯管路，不超过30M
2）两个拉线点之间有一个弯时，不超过20M
3）两个拉线点之间有两个弯时，不超过10M
4）两个拉线点之间有三个弯时，不超过8M
5）线管与电源支路管距离应大于103mm，与电源主线管之间距离大于310mm，对单根拉力不应超过15kg。

避免在拉线过程中，挫伤、打结、弯曲、缠绕紧
2、整箱用线量=楼层×每层用线量（【0.55×(最远点距离+最近点距离)+6 】×楼层点数总数）
3、总长度=最短信息点长度+最长信息点长度/2×总点数×3.3×1.2
注：得出长度为英尺
用线箱数：总长度（米）/305+2 总长度（英尺）/1000+2
注意：上述数值为线槽/管可容纳线数理论最大值，实际使用请考虑弯角的问题。
