[支架,热力,管道]热力管道支架的设计与安装探究

管道支架设计若干问题分析摘要：随着我国社会经济不断发展，城市冬季供暖或是石油化工、热力发电等领域的需求也不断提高，而大的热力管网系统的稳定运行离不开热力管道支架的科学而合理的设计与安装。

仅十数立方米的支架，承载着热力管道，保障着管网安全有序运作。

基于此，本文首先探究管道支架设计中的相关问题，提出管道支架选用的原则，进而提出管道支架设计方法。

关键词：热力管道；支架；设计；安装引言冬季供暖系统对提高人们的生活质量有着重要意义，热力管道的稳定与安全需要从设计和安装两方面提供保证。

任何一方面出现偏差都可能导致严重的安全事故，故在整个工程设计阶段，就应当对热力管道支架的设计和安排制定稳妥的方案，在施工过程中确定固定架所能承载的负荷，以确保热力管道运行正常。

1、管道支架设计相关问题在热力管道支架设计与安装过程中，应对以下几点提请注意：1）施工图以及施工现场管道统一排列时，其所用到的支吊架的结构形式应当明确。

2）作为热力管道结构的支撑的管架，其在某种意义上也为管道所支撑，因此二者必须共同构成统一且协调的空间体系。

3）在对热力管道的柱架长度计算时，应当知晓其长度须小于独立的悬臂柱，因为柱顶就等同于支撑在有限的弹簧座上，热力管道则起到了支撑的作用。

4）在备料的选择上，应当依照支吊架的结构形式，并以热力管道实际负荷的需要，选择适宜的材料。

5）在支吊架制作的过程中，操作应精细到位，下料须准确，拼接部位确保平直。

每1 个支吊架的尺寸都应当精确，形状规矩统一。

同时应注意无论下料或钻孔，其过程中都严禁使用气烧与焊割工艺。

6）同规格支吊架，尺寸必须做到统一标准，不能出现大小不同的情况。

7）对于支吊架的拼缝连接，除非设计者特别注明，否则焊缝宽度一致保持≥ 4mm，并确保全长焊满。

8）施工完成后，须及时对支吊架表面污物，如焊渣、锈蚀斑以及尘土等进行彻底清理。

后期上漆的过程中，亦须注意上漆的厚度一定应均匀，厚度符合标准。

不可出现漏刷、滴流，更不能出现气泡、脱皮以及褶皱等现象。

管道支架制作与安装管道支架是用于支撑和固定管道系统的重要组成部分，它承担着保证管道系统安全运行的重要任务。

制作和安装管道支架的质量和正确性直接关系到管道系统的稳定性和安全性。

下面将详细介绍制作和安装管道支架的步骤和注意事项。

制作管道支架的步骤如下：1.确定支架类型：根据管道系统的特点和需要承载的重量，选择合适的支架类型。

常见的支架类型有电焊管道支架、建筑管道支架、悬吊式管道支架等。

2.设计管道支架结构：根据管道系统的布置和支持点的位置，设计支架结构。

该设计应符合相关标准和规范，并考虑到管道的重量、温度变化、振动等因素。

3.选择合适的材料：根据设计要求，选择适合的材料来制作管道支架。

常见的材料有钢材、不锈钢、铸铁等。

确保选用的材料具有良好的耐腐蚀性和承重能力。

4.加工支架构件：根据设计图纸，对所需的支架构件进行加工。

采用剪、冲、切等方法，将材料加工成所需的形状和尺寸。

5.进行支架组装：将加工好的构件按照设计要求进行组装。

需要注意的是，组装时要确保构件的几何尺寸和位置的准确性，以确保支架的稳定性和安全性。

6.进行支架表面处理：支架表面可以进行防腐处理，以提高其耐腐蚀性能。

常见的处理方法有热镀锌、喷涂防腐漆等。

安装管道支架的步骤如下：1.确定支架安装位置：根据设计要求和实际情况，确定支架的安装位置。

需要考虑到管道的布置图、管道材料和工艺要求等因素。

2.进行支架安装准备：根据支架的安装位置和管道系统的需要，进行相应的预埋件设置，以便后续的支架安装。

3.进行支架安装：将制作好的支架安装到预埋件上。

在安装过程中，应保证支架的水平、垂直和平行度，并使用合适的固定件进行固定。

4.进行充气试验：在支架安装完成后，根据需要进行充气试验，以检测支架的稳定性和安全性。

在试验过程中，应注意观察管道支架的各项指标是否符合设计要求。

5.进行支架调整和加固：如果发现支架存在偏差或不稳定的情况，应及时调整和加固支架，以确保其稳定性和安全性。

采暖管道固定支架做法-概述说明以及解释1.引言1.1 概述采暖管道固定支架是安装采暖系统中不可或缺的组成部分。

在采暖系统中，管道固定支架起到支撑、定位和固定管道的作用，确保管道能够牢固地固定在指定位置，保证系统的正常运行和安全稳定性。

在采暖系统中，管道固定支架的选择至关重要。

合适的管道固定支架能够根据管道的材料、规格和环境条件选择最适合的固定方式，保证固定效果和稳定性。

而不合适的固定支架选择可能导致管道的松动、脱落甚至损坏，给系统带来严重的安全隐患。

管道固定支架的材料和尺寸也是需要考虑的重要因素。

常见的管道固定支架材料包括金属、塑料和橡胶等。

选择合适的材料能够提供足够的强度和耐久性，以应对长期使用中的各种压力和环境变化。

此外，管道固定支架的尺寸和形状也应根据管道的直径和布置方式进行设计，确保支架与管道之间的紧密配合和稳定性。

在安装采暖管道固定支架时，正确的安装方法也是至关重要的。

首先，应根据设计要求和实际情况确定支架的安装位置。

其次，应采用合适的安装工具和技术，确保支架能够牢固地固定在墙壁或地面上，避免因安装不牢导致的松动和漏水等问题。

最后，还需要注意管道之间的间距和固定支架的数量，以保证管道在安装过程中保持一定的间隔和平衡，避免过度压力和不均衡加载导致的问题。

总而言之，正确选择和安装采暖管道固定支架是确保采暖系统正常运行和安全稳定的关键因素。

只有通过科学合理的固定支架做法，才能保证管道在使用过程中的稳定性和可靠性。

未来，随着科技的不断进步和工艺的不断创新，可以预见管道固定支架的发展将更加多样化和智能化，为采暖系统提供更加优质和高效的支持。

1.2 文章结构本文将围绕采暖管道固定支架的做法展开讨论。

首先，我们将在引言部分概述整篇文章的内容，并介绍本文的目的。

接下来，正文部分将分为三个小节进行叙述。

其一，我们会探讨管道固定支架的选择，包括如何选择适合的固定支架类型以及根据实际需求进行选择的注意事项。

浅谈热力系统管道支吊架安装与调整摘要：火力发电厂热力系统管道的支吊架安装，是热力管道安装的重要组成部分。

目前，已经实现了全国通用的支吊架标准化，无论对支吊架的设计、制造与安装，都体现了标准化的优越。

保证管道，尤其是高温高压管道支吊架安装质量，将有力地促进管道系统和电站设备长期安全运行。

关键词：管道；支吊架；安装；调整火力发电厂热力系统管道，与相互关联设备首尾相连接。

这些管道不可能借自身来保证其结构强度与刚性，会在自身重力作用下产生变形、破坏；同时，也决不允许管道传递的各种力和力矩作用在设备接口上。

因此，在管线的各水平间距和垂直间矩点，要布置各种类型的支吊架。

而支吊架承受的力和力矩，又必需以反向等值作用于管道上，使管道处于内压和外力作用的复杂应力状态。

由于某种原因，当管线上某一支（吊）架受损失效时，必然使该支（吊）架承受的荷重向邻近的支吊架转移，改变管线的应力分布。

假如邻近的支吊架因超载而受损失效，可能导致连锁反应迅速地破坏，危急系统安全。

所以，在热力系统管道施工过程中，支吊架安装质量的优劣，是相当重要的，将直接影响和决定系统的安全、稳定运行。

如何高质量、高标准、按要求安装好各种类型的支吊架呢？1管道支吊架的作用概括地讲，支吊架的作用可分为：承受管道自重荷载；增强管道的抗变形钢度；控制与引导管线热位移的大小和方向；对外力缓冲减震；控制热位移推力等，其中以承受管道的荷载为最主要作用。

作用于管道上的荷载通常包括自重；介质运行压力、冲击力；设备的机械振动；管道热膨胀和管道端点附加位移及由于温度梯度增加引起的热荷载，它们都可能使管道产生应力和变形。

有些荷载（如外力荷载），它的大小与管材的变形量同是否受到约束有关；有些管道在动荷载作用下，会产生程度不同的摆动、振动。

由于管系中设置了支吊架，会在一定程度上提高管系的刚度，增加管系的阻尼，起到了减小管道振动效应的作用，大大增加了管系运行的稳定性。

2支吊架型式的分类2.1固定支架固定支架是一种承重支架，对承重点管线起限位作用，不允许管道有任何位移。

热力管道支吊架安装
一、热力管道支吊架安装
支吊架的形式：固定支架和活动支架
活动支架结构型式：滑动支架、滚动支架、悬吊支架及导向支架四种。

固定支架结构型式：常用夹环式固定支架、焊接角钢固定支架、曲面槽固定支架和挡板式固定支架。

（一）支托吊架起作用、种形式
管道的支撑结构称为支架，起支撑管道的作用，并限制管道的变形和位移。

管道支架是管道安装工程中的重要构件之一。

除埋地管道外，管道支架制作与安装是管道安装中的第一道工序。

根据支架对管道的约束作用不同，可分为活动支架和固定支架；按结构形式可以分为托架、吊架和管卡三种。

（1）活动支架的作用是直接承受管道及保温结构的重量，并允许管道在温度作用下，沿管轴线自由伸缩。

活动支架可分为：滑动支架、导向支架、滚动支架、悬吊支架四种形式。

1）滑动支架：是能使管子与支架结构间自由滑动的支架。

可以分为低位支架和高位支架。

前者适用于室外不保温管道，后者适用于室外保温管道。

导向支架：其作用是使管道在支架上滑动时，不至偏离管轴线。

一般设置在铸铁阀门两侧
3）滚动支架：是以滚动摩擦代替滑动摩擦，以减少管道热伸缩时的摩擦力。

可分为滚柱支架及滚轴支架两种。

滚柱支架用于直径较大而无横向位移的管道；滚轴支架用于介质温度较高、管径较大而无横向位移的管道
4）悬吊支架：可分为普通吊架和弹簧吊架。

普通吊架主要用于伸缩量性较小的管道；弹簧支架适用于伸缩性和振动性较大的管道。

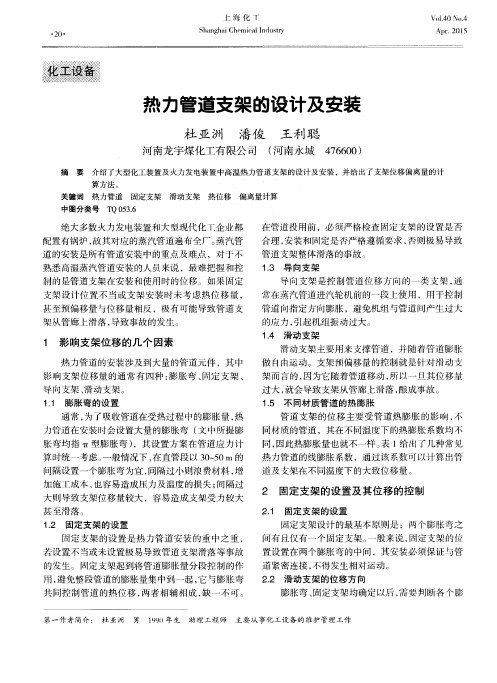

热力管道论文支架设计论文【摘要】随着社会的进步、经济的发展，我国石油、化工、火力发电和冶金等工业均迅速发展，在实际工程中，作为管道支撑结构的管道支架使用越来越普遍。

作为使用数量多、分布范围广的特种结构，管道支架结构设计的合理性、安装的科学性均具有重要意义。

在设计中需要按照具体情况选用合适的管架型式并合理计算其预偏移量，以保证热力管道的安全使用。

一、热力管道设计中存在的问题对热力管道设计的时候，尤其需要注意热胀冷缩的情况，为保证热力管道在平稳运行中的安全性，并且控制热力管道在热胀冷缩的情况下所产生的应力，就需要充分考虑到补偿管道由于受热所出现的伸长情况。

但是在设计的过程中经常会出现规范不明确的情况，并且还可能出现细节描述不详细的情况，这样情况的出现也给热力管道的设计人员对热力管道应力的计算以及布置造成了一定的困难。

下面具体分析热力管道设计中存在的问题：1、固定热力管道之间的跨距问题。

在进行热力管道设计的过程中需要注意固定管道之间的跨距需要执行管道固定支架间距确定的原则，即：管道的热伸长量要在补偿器允许的补偿量的范围内；要尽量避免热力管道出现纵向弯曲的情况。

2、不同补偿器的选用。

在对某热电厂原有管道进行设计的过程中，通常选用的补偿器为 1.6兆帕的轴向型补偿器，并且按照间隔43.88米使用固定支架，同时，所使用的补偿器一般都是1.6TN300X6型的，其轴向补偿量仅仅为 1.50cm，所以需要做一个非常长的补偿器，但是所选用的补偿器其内压推力就为140160牛顿，这个推力很大，这就造成对支架的要求有所提高。

二、分析影响热力管道支架位移的因素1、膨胀弯的设置。

通常，为了吸收管道在受热过程中的膨胀量，热力管道在安装时会设置大量的膨胀弯（文中所提膨胀弯均指π型膨胀弯），其设置方案在管道应力计算时统一考虑。

一般情况下，在直管段以30～50m的间隔设置一个膨胀弯为宜，间隔过小则浪费材料，增加施工成本，也容易造成压力及温度的损失；间隔过大则导致支架位移量较大，容易造成支架受力较大甚至滑落。

热力管道吊架的做法热力管道吊架是指用于支撑和固定热力管道的一种设备。

在热力管道工程中，吊架的作用非常重要，它不仅能够承担管道的重量，还能够保证管道在运行过程中的稳定性和安全性。

热力管道吊架的做法有很多种，下面将介绍几种常见的做法：1. U型吊架：这是一种常见的吊架形式，它采用U型钢托架，将管道放置在U型钢托架的槽口中，通过螺栓将管道固定在托架上。

U 型吊架适用于直径较大、重量较大的管道，能够提供较强的承载能力和稳定性。

2. 悬挂吊架：悬挂吊架主要由吊杆和悬挂支架组成，吊杆通过螺栓与管道连接，悬挂支架则通过焊接或螺栓连接到建筑物结构上。

悬挂吊架适用于管道穿越建筑物或跨越较大距离的情况，能够提供良好的支撑和固定效果。

3. 支撑吊架：支撑吊架主要由支撑杆、支撑座和支撑架组成，支撑杆通过螺栓连接到管道上，支撑座则通过焊接或螺栓连接到建筑物结构上。

支撑吊架适用于长距离管道的支撑，能够提供较好的稳定性和安全性。

4. 锁紧吊架：锁紧吊架采用机械锁紧装置将管道固定在吊架上，通过拧紧螺栓或旋转手柄来实现锁紧。

锁紧吊架适用于对管道固定度要求较高的场合，能够提供可靠的支撑和固定效果。

除了以上几种常见的吊架做法外，根据具体的工程要求，还可以采用其他吊架形式，如悬臂吊架、自由支吊架等。

在进行热力管道吊架设计时，需要考虑以下几个方面：1. 管道的重量和载荷：根据管道的材质、直径和厚度等参数，计算出管道的重量，并根据工程要求确定管道所能承受的最大载荷。

2. 吊架的承载能力：根据吊架的材质、结构形式和连接方式等参数，计算出吊架的承载能力，并确保其能够满足管道的重量和载荷要求。

3. 管道的支撑点：根据管道的长度和弯曲情况，确定管道的支撑点位置和数量，保证管道在运行过程中的稳定性和安全性。

4. 吊架的安装方式：根据工程要求和现场条件，确定吊架的安装方式，如焊接、螺栓连接等，确保吊架能够牢固地固定在建筑物结构上。

5. 吊架的防腐措施：根据管道所处的环境条件和介质特性，选择合适的防腐措施，如涂覆防腐漆、使用防腐胶带等，保护吊架免受腐蚀。

热力管道固定支架做法说实话热力管道固定支架做法这个，我一开始做的很糟，走了不少弯路，不过现在也算有点经验了。

我刚开始做的时候，都不知道从哪下手。

首先材料的选择就特别重要，你得选那种能承受热力管道的高温和可能产生的压力的材料。

我试过一种普通钢材，结果在模拟高温环境下就不行了，变形了都，这才意识到必须要用专门的耐高温的钢材。

在确定安装位置的时候也费了我好大劲儿。

你得先把热力管道的走向规划好，就好像给一个调皮的小孩子规划好一条走路的路线一样。

固定支架的位置要选择在管道转弯或者有重量变化的地方，这就好比是在路的拐角或者坡上设置支撑点，不然管道容易晃动或者变形。

支架的基础也很关键。

我做错的一点就是第一次没重视基础的牢固度。

我想着随便挖个坑放进去就好了，结果没多长时间，支架就开始倾斜了。

后来我知道了，要深挖坑，把基础打得牢牢的，最好用混凝土浇灌，就像给大树打个深深的稳稳的根基一样。

焊接的时候我也有点纠结。

我老是担心焊得不牢，然后我就反复地焊，但是这样又容易造成焊接部位变形。

经过多次尝试我才把握好那个度，差不多就像炒菜放盐一样，多了少了都不行。

还有就是要注意固定支架和管道之间的连接方式。

我一开始就随便用螺丝拧了拧，不行，有松动的风险。

后来我用了什么呢？我用了特制的卡箍，紧紧地把管道卡住，就好像抱住一个大柱子一样。

在调整支架的高度这个环节，也要特别细心。

我原来没考虑到管道受热膨胀的问题，把支架高度弄得死死的，后来管道热起来就拱起来了。

所以呢，要留出一点管道膨胀伸缩的空间，就像人在热天要穿宽松点的衣服一样。

另外，如果在有振动可能的环境下，还要想办法把支架弄得抗震一点。

我试过给支架加上一些橡胶垫之类的东西，能起到一定的减震效果。

反正热力管道固定支架这事儿呀，得多试多琢磨，每一个环节都不容忽视。
