防坠器脱钩或不脱钩试验记录

机电、提升运输内业资料注：1、提升装置各部分包括：提升容器、连接装置、防坠器、罐耳、罐道、阻车器、罐座、摇台、安全门、装卸设备、天轮和钢丝绳等；日检由专职人员进行，月检由机电科组织有关人员进行。

2、提升机各部分包括：滚筒、制动装置、深度指示器、防过卷装置、限速器、调绳装置、传动装置、电动机、控制设备、各种保护装置和闭锁装置等；日检由专职人员进行，月检由机电科组织有关人员进行。

3、新安装或大修后的防坠器，必须进行脱钩试验。

4、测试及检查报告的内容必须符合《煤矿安全规程》第435条规定，年检查验收由矿组织。

5、资料必须符合《煤矿安全规程》第436条规定的项目。

6、井上下高、低压供电系统图：应标注设备编号、型号、容量、电压、电流等参数；馈出线短路过负荷定值，熔体额定电流及被保护干线和支线最远点两相短路电流值；线路及电缆型号、用途、截面、长度等。

可分井上下绘制，图纸进行分区，所有签字应是手签，并有签字日期。

7、井下电气设备布置示意图：应标注电机、变压器、高低压开关的型号、容量、电压、电流种类、台数等，接地装置的位置、规格、材质等。

&矿井运输系统图：应标注巷道规格、倾角、长度等参数；运输设备、安全设施、轨道、道岔参数及装设地点；架线参数及起止点位置；胶带及胶带机的型号、规格、倾角、长度等参数；主要运输设备台数；电瓶车运输线路的起止点位置等；设备设施可用形象图例标注。

随巷道变化每季补充一次，所有签字应是手签，并有签字日期。

9、矿井排水系统图：应标注设备、管路、阀门的型号规格；有电源、启动设备、弓冰装置、底阀、水仓容积、配水闸阀、矿井正常及最大涌水量资料、管路排水能力的说明或示意；泵房、吸水井、井口标高等。

所有签字应是手签，并有签字日期。

10、矿井压风系统图：应标注压风设备及附件、管路的型号及主要技术参数；管网布置情况；露天架空管路入井处集中接地装置设置情况。

随巷道变化每季补充一次。

11、井下通信系统图：应标注通讯设备机电缆的型号及主要技术参数、安装地点；入井处熔断器、防雷装置的型号规格。

防坠器试验报告根据《煤矿安全规程》第413条规定，新安装或大修后防坠器，必须进行脱钩试验，试验合格后方可使用，对使用中的立井罐笼防坠器，应每6个月进行1次不脱钩试验，每年进行1次脱钩试验，定于2009年月日时分做罐笼防坠器试验。

一、试验前准备工作及注意事项1、试验工作应在地面井口出车处进行，井口上必须架设坚固可靠的钢梁，并在其上铺设枕木及装有木屑的草袋，钢梁应有足够的强度，满足罐笼由1米处下落所产生的冲击力。

2、检查缓冲器安装固定情况及缓冲绳进入缓冲器前，是否有卡绳现象，不应受到阻碍。

3、检查抓捕器在罐笼上安装的正确性，导向套和抓捕器是否同心。

4、检查抓捕器所有零部件及转动滑动的地方是否有落杂物影响动作。

5、登高人员必须系好安全带，工具用绳子系好，系好在手腕上，以防落下伤人。

6、现场负责同志要把当班的工作任务及安全事项交待清楚，工作落实到人，做到每人都明确自己的职责。

二、检查性试验将罐笼停放在上井口，罐笼封闭物上。

放松提升钢丝绳。

在弹簧力的作用下，抓捕器楔子紧靠在制动绳上，测量楔子露出长度和弹簧长度，弹簧的行程不是超过最大行程的三分之二，然后拉紧提升绳，提起罐笼再测量弹簧长度及楔子露出长度。

检查性实验，每罐笼的检查性试验不少于三次，各部件机构动作灵活可靠，试验报告内容现场量得如下表：三、静负荷试验将重载罐笼停在井口座或封闭物上，放松提升钢丝绳，抽出两个叉杆之间的销子，这是抓捕器的楔子在弹簧作用下压在制动绳上。

将罐笼上提400-1000mm，已被接通的抓捕器在制动绳上滑动，停罐后，在制动绳和缓冲绳上作出标记，再放松提升绳，这时抓捕器沿制动绳下滑一段距离后，停住，罐笼沿制动绳下滑的距离不得超过40mm，缓冲绳不得有抽出现象，每台罐笼要用载矸矿车荷重的重罐进行两次静负荷试验，每次抓捕器不应在同一地点。

四、脱钩试验罐笼应进行两次脱钩试验：一次为空罐，一次相当于载矸矿车重的重罐。

把罐笼停在井口封闭物上，在提升钢丝绳与拉杆之间装上脱钩器，将罐笼提到1500mm左右，在制动绳、缓冲绳和井架上做出记号，抖动脱钩器，罐笼下降，防坠器发生制止作用，测量罐笼对制动绳的相对下降距离均不得超过100mm，测量缓部与井架间的距离，再测罐笼对井架距离不大于120mm，后把罐笼与提升绳连接好，再慢慢地提起罐笼，使抓捕器从制动绳上脱开，此次试验结束。

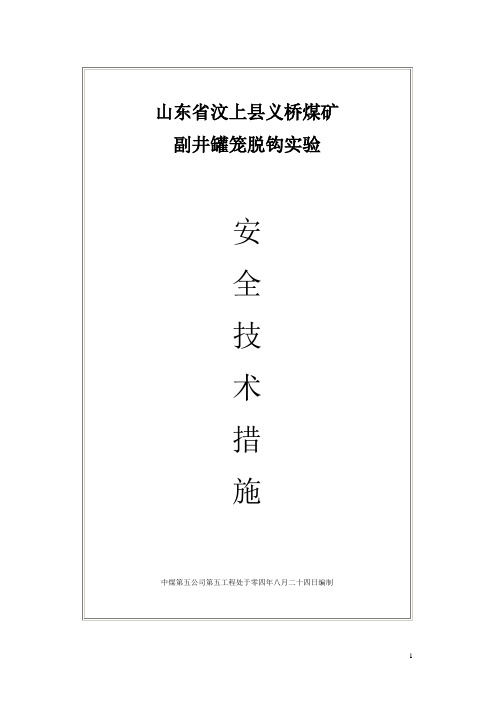

一、工程概况山东省汶上县义桥煤矿位于义桥镇内，该矿副井井筒有效直径5米，装备一对单层单车罐笼，外型尺寸分别为1664×2240mm、1206×2240mm。

罐道为DF180×180×8方钢罐道。

副井缓冲装置由刑台矿与中国矿业大学共同研制GHT井上过卷缓冲托罐装置，NB型防墩罐装置。

缓冲制动力平衡、可靠，可按提升矿井系统性能参数1：1标定，制动力在0~4×130KN间可调整。

托罐性能全程柔和，不损伤容器和井架。

当过卷发生时，容器在缓冲平台缓冲下平稳停下。

此时上拉力柔性拉住容器，使其反向下滑量小于300mm，完全满足92版《煤矿安全规程》小于500 mm的要求。

柔性防撞梁装置为原井架增加抵抗1192000N 以上冲击力的柔性保护，可抵抗（电机不断电情况下）冲上来的容器，保护天轮或导轮。

BF型防坠器是竖井罐笼的一种重要安全装置，在提升过程中，由突发原因提升钢丝绳或连接装置断裂，它能自抓住制动绳，使罐笼平稳停住，不致坠入井筒，从而保证人员的安全和提升设备不致损坏。

二、BF主要技术特征，本设备为311系列产品，主要技术技术参数为：最大计算制动力286KN。

最大终端载荷113KN，缓冲钢丝绳43mm、制动钢丝绳34mm、两条制动绳中心距1566mm 、弹簧最大工作负荷5KN、楔子最大行程140mm。

三、试验前的准备工作Ⅰ、参与施工试验人员准备Ⅱ、工器具准备5T手拉葫芦2个，20T的手拉葫芦，10寸扳手10把、矿用副井罐笼及绞车。

电焊机1台，割具1套。

安全带15套，1T的调度绞车1台。

Ⅲ、施工场地准备因现场土建与安装同时交叉施工，井口周围施工垃圾较多，现需将其清理。

清理井口周围10米距离，并在井口周围设立警戒线，由专人负责看护。

非工作人员不得进入现场。

在搭设副井井口房的土建施工人员及其他的施工人员，要暂停施工远离井口。

Ⅳ、施工安全准备①安检人员检查施工所用的安全带有无损伤，如有之，使其及时报废。

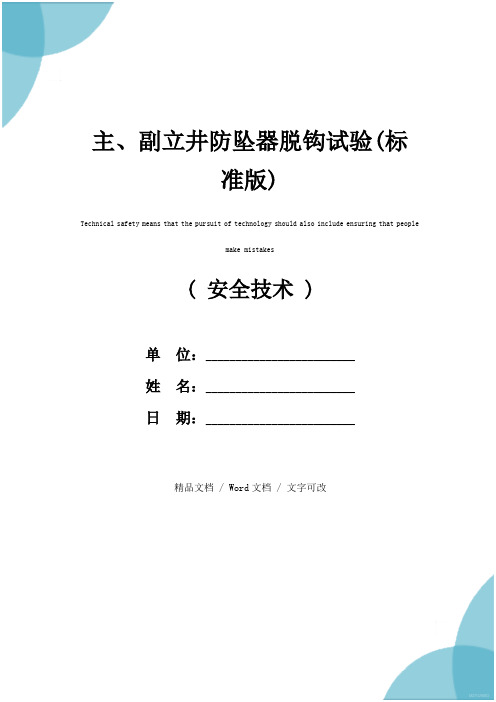

( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改主、副立井防坠器脱钩试验(标准版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes主、副立井防坠器脱钩试验(标准版)根据《煤矿安全规程》第四百一十三条“对使用中的立井防坠器，应每6个月进行一次不脱钩试验，每年进行一次脱钩试验。

”的规定要求，结合我矿防坠器的实际使用情况，我矿决定进行主、副立井罐笼防坠器的脱钩试验。

为保证职工生命财产安全，确保试验安全顺利进行，特制订本安全技术措施。

一、试验施工地点：主、副立井井口试验负责人：韩仁建赵胜利试验施工时间：2011年12月1日时分至时分技术负责人：张峰安全负责人：张文良试验人员：侯超许秦应丽张奎李永辉河南省煤炭科学研究院安全装备中心人员二、实验前的准备1、准备好试验所需要的各种工具及防护用品（扳手、脱钩器、拉绳、安全带、安全帽等）。

2、清理主、副井口10米范围内的杂物，并拉上警戒线。

3、检查螺纹连接件和锁紧件是否齐全、牢固。

制动钢丝绳和缓冲钢丝绳的磨损量是否超过规定要求，驱动弹簧是否完好。

4、组织相关人员贯彻学习本措施，熟悉试验过程及相关情况。

5、检查提升绞车及信号，确保提升绞车的工作制动、安全制动灵活、平稳、准确，各电器元件、界限无异常现象，绞车信号系统完好，联络信号准确而可靠，铃声响亮，防过卷装置灵敏可靠。

6、对井架进行检查，确保井架连接完好，螺丝无松动。

7、检查主、副绳，确保完好，无断股、断丝、扭曲现象。

8、对罐笼进行细致的检查：检查罐笼、主体板架连接是否牢固；确保罐笼与钢丝绳的链接组建齐全，无变形、裂缝。

主井罐笼防坠器试验规程及安全措施一、概况：郑新金利煤业有限公司主井为立井提升，提升容器为单层单车普通罐笼，刚性罐道，采用BF型防坠器，按煤矿安全规程要求，使用中的立井罐笼防坠器每半年进行一次不脱钩试验，每年进行一次脱钩试验。

二、施工顺序及方法1、将所有工具、材料准备齐全，运到现场备用。

2、将罐笼用矿工钢担牢，检修防坠器，更换磨损严重的滚排斜鉄及调整拉紧弹簧。

3、首先进行检查性试验：将罐笼放在预先设置好的矿工钢上，然后放松提升钢丝绳，用滑楔将制动绳卡住，此时测量抓扑器拉杆行程不超过最大行程的3/4即合格。

4、进行不脱钩试验：在井筒上担牢2根矿工钢，上面放置两条轮胎，用提升绞车将罐笼上提600-700mm，用卸夹把罐笼和托罐器连在一起，在罐道绳上标上记号，放松提升钢丝绳，用绳子拉动托罐器，使罐笼下滑一段距离被卡住，测量抓扑器下滑的距离不得超过40mm，每个罐笼应进行3次试验，每次提升高度均超过前一次，待试验合格后进行脱钩试验。

5、进行脱钩试验：在预先设置好的钢轨上放置两条轮胎，用提升绞车将罐笼上提1500mm左右，用卸夹把罐笼和托罐器连在一起，在罐道绳上标上记号，放松提升钢丝绳，用绳子拉动托罐器，使罐笼脱钩下滑下滑一段距离停住后测量捕绳器沿罐道绳的下滑距离不应超过100mm，罐笼相对井架下滑距离不超过400mm，每个罐笼应进行3次，一次为空罐，一次为750Kg载重，一次为1000Kg载重，试验合格后各部进行紧固并涂油养护。

三、质量标准：1、检查性试验：捕绳器下拉杆的行程不超过总行程的3/4。

2、不脱钩试验：捕绳器沿制动绳的下滑距离不应超过40mm且缓冲绳不得抽出。

3、脱钩试验：捕绳器对制动绳相对下滑距离不应超过100mm，罐笼相对井架下滑距离不超过400mm，缓冲绳抽出长度必须为捕绳器下滑距离的1-3倍。

四、安全措施：1、施工前施工负责人组织施工人员认真学习此规程和本措施，试验时必须有专人统一指挥，分工明确，责任到人，并向施工人员讲清施工内容，顺序及有关注意事项。

防坠器实验报告实验类别实验日期新泰市高佐煤矿一、试验地点：二、试验时间：三、矿井技术特征四、组织总负责：指挥：技术负责：成员：维修正、副队长：、、绞车正、副司机：、、维修工：、、、、、、五、防坠器静负荷﹙不脱钩﹚试验规程防坠器的实验是为了保证矿井升降人员的安全和矿井正常生产，因此，升降人员或升降人员和物料的罐笼，必须安装可靠的防坠器，使用中的防坠器每隔六个月进行一次不脱钩检查性试验，试验时，必须按一下步骤进行。

（一）、试验前的准备工作实验前应对防坠器进行全面的仔细检查，检查工作应按以下次序进行：1、井架、罐道木检查井架与罐道木安装的位置正确性及牢固程度，罐道木应垂直，正常情况下不得有卡阻现象等。

2、悬挂装置检查连接处铆钉的质量，悬挂装置在罐笼上的位置是否正确，提升钢丝绳的桃形环与绳卡连接的位置是否正确。

3、抓捕器检查抓捕器在罐笼上安装得是否正确，抓捕器上各个零件有无歪斜和相互阻碍现象，是否有杂物影响转动，所有零件是否齐全完整。

4、弹簧将罐笼停放在罐座上或井口封闭物上，使钢丝绳下放到弹簧完全分开为止，检查卡爪行程，检查弹簧外罩之间的间隙等。

5、检查工作中，应更换磨损过量已不符合要求的零件并将其记入检查记录中。

上述工作结束后，将罐笼放到井筒覆盖物上，以便进行试验。

（二）、检查性试验罐笼放在井口覆盖物上以后，放松提升钢丝绳，检查抓捕器的动作情况，卡爪是否能刺入罐道木，此检查性试验不应少于三次。

动作可靠后，再做下一步试验。

（三）、静负荷试验（非脱钩）经过检查性试验后，再进行静负荷试验，将罐笼网上提600-700mm停住，再放下罐笼，卡爪刺入罐道木，其下滑距离不得超过40mm，这种试验必须进行三次，多次试验罐笼的提升高度均应大于前一次，以免在同一地点刺破罐道木。

（四）、试验后恢复工作1、检查滑头连接牢靠后，提起罐笼。

2、拆除井口封闭物，恢复正常。

3、清理其他杂物，恢复原来正常情况。

（五）、试验安全防范措施及注意事项防坠器无论脱钩与非脱钩试验必须由机电矿长负责，根据试验制度，机电科长具体负责人员组织和方案实施。
