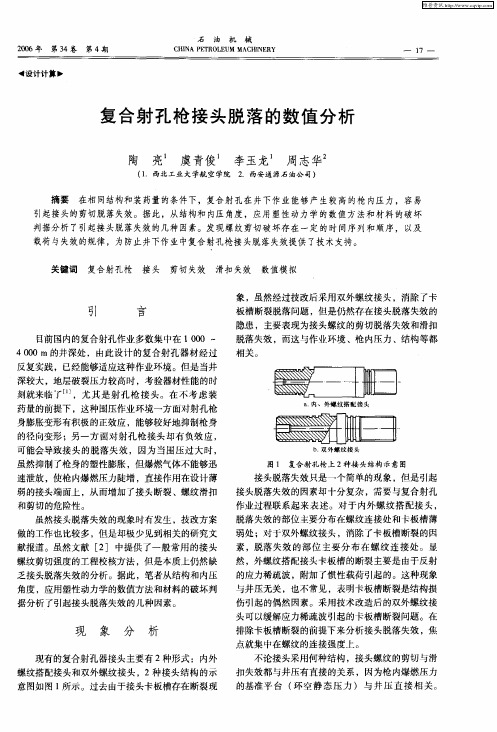

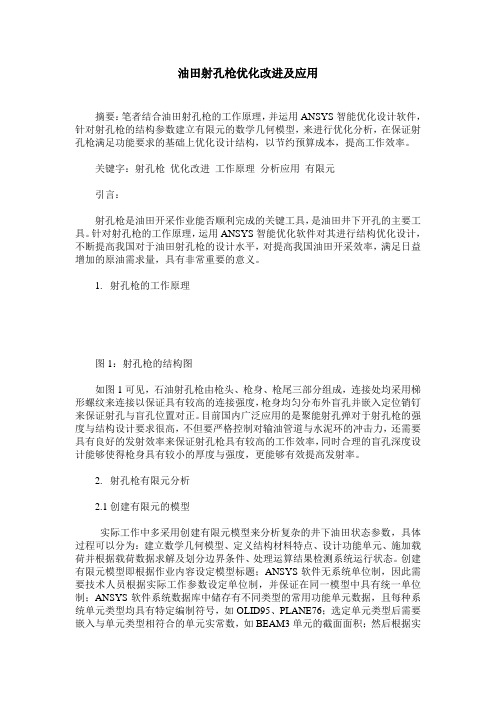

油田射孔枪优化改进及应用摘要：笔者结合油田射孔枪的工作原理，并运用ANSYS智能优化设计软件，针对射孔枪的结构参数建立有限元的数学几何模型，来进行优化分析，在保证射孔枪满足功能要求的基础上优化设计结构，以节约预算成本，提高工作效率。
关键字：射孔枪优化改进工作原理分析应用有限元引言：射孔枪是油田开采作业能否顺利完成的关键工具，是油田井下开孔的主要工具。
针对射孔枪的工作原理，运用ANSYS智能优化软件对其进行结构优化设计，不断提高我国对于油田射孔枪的设计水平，对提高我国油田开采效率，满足日益增加的原油需求量，具有非常重要的意义。
1. 射孔枪的工作原理图1：射孔枪的结构图如图1可见，石油射孔枪由枪头、枪身、枪尾三部分组成，连接处均采用梯形螺纹来连接以保证具有较高的连接强度，枪身均匀分布外盲孔并嵌入定位销钉来保证射孔与盲孔位置对正。
目前国内广泛应用的是聚能射孔弹对于射孔枪的强度与结构设计要求很高，不但要严格控制对输油管道与水泥环的冲击力，还需要具有良好的发射效率来保证射孔枪具有较高的工作效率，同时合理的盲孔深度设计能够使得枪身具有较小的厚度与强度，更能够有效提高发射率。
2. 射孔枪有限元分析2.1 创建有限元的模型实际工作中多采用创建有限元模型来分析复杂的井下油田状态参数，具体过程可以分为：建立数学几何模型、定义结构材料特点、设计功能单元、施加载荷并根据载荷数据求解及划分边界条件、处理运算结果检测系统运行状态。
创建有限元模型即根据作业内容设定模型标题；ANSYS软件无系统单位制，因此需要技术人员根据实际工作参数设定单位制，并保证在同一模型中具有统一单位制；ANSYS软件系统数据库中储存有不同类型的常用功能单元数据，且每种系统单元类型均具有特定编制符号，如OLID95、PLANE76；选定单元类型后需要嵌入与单元类型相符合的单元实常数，如BEAM3单元的截面面积；然后根据实际操作环境设定材料物理性能参数，如弹性模量数、材料密度、应力状态、线膨胀系数等；然后根据设定的结构创建几何模型，并根据智能网格模拟功能产生物理分析模型。
油田射孔枪优化改进及应用介绍油田射孔枪是一种在石油开采过程中常用的工具，它通常是由气体或者液体驱动，用来在井壁上打孔，以按照设计要求进行注水或者注气等操作，使油田产出更多的石油或者天然气。
射孔枪的设计和施工对于油田的产量和安全运营十分重要。
在日常工作中，我们需要不断地优化改进射孔枪的设计和使用。
优化改进射孔枪的设计和使用方面都有一些可以改进的地方，这些改进对于油田开采的效率和安全性都有很大的提升作用。
1. 射孔枪的结构从射孔枪的结构设计方面，可以考虑以下几个方面进行优化：•减小射孔枪的长度和直径，使其能够适应更为狭窄的井管空间，提高施工的可操作性；•在射孔枪的设计中加入高强度的材料，增加射孔枪的耐用性和使用寿命；•优化射孔枪的射孔头部结构，使其能够更有效地打孔，并保证孔的质量；•考虑使用新型的推进方法和打孔方式，例如先进材料的应用、热能流、水靶推进等。
通过这些结构上的优化改进，可以提高射孔枪的精准度和工作效率，有效地增加油田的产量。
2. 射孔枪的使用和维护在射孔枪的使用和维护方面，我们可以考虑以下几个方面进行优化：•尽可能减小射孔枪的阻力和摩擦力，使其能够更快地沿着井管推进；•在射孔枪的使用中严格按照设计要求和操作规程进行，尽可能减小操作失误；•定期检查、维护和保养射孔枪，及时更换磨损部件，确保射孔枪的正常工作；•对于出现故障或者异常情况的射孔枪，及时对其进行检修和维修。
通过这些使用和维护的优化改进，可以确保射孔枪能够长期稳定地工作，为油田开采提供持续支持。
应用经过优化改进的油田射孔枪不仅能够提升工作效率，还有更多应用的潜力。
1. 油井增产射孔枪在油井的增产过程中，可以通过控制打孔孔径和孔数，将注水或者注气等介质精准地注入到油层中，从而在提高油井产出的同时，还能够有效地减少一部分的资源浪费。
优化改进的油田射孔枪能够获得更高的注入精度，从而进一步提升油井的增产效果。
2. 井下修井和井壁加固油田射孔枪不仅能够用来打孔，还可以用来进行井下修井和井壁加固等操作。

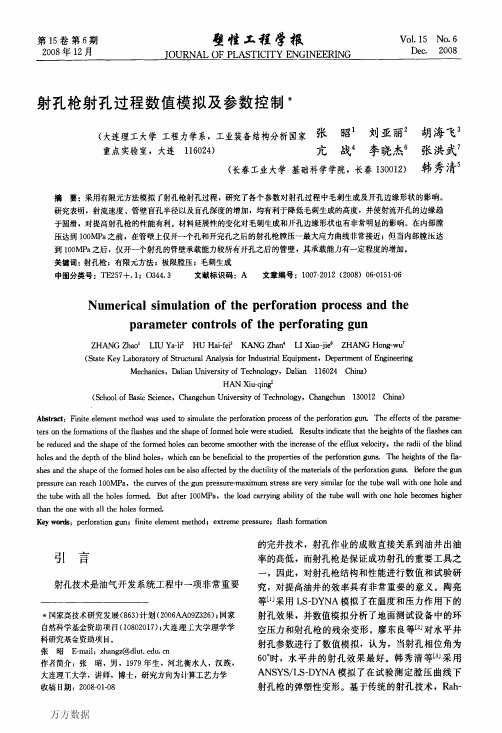

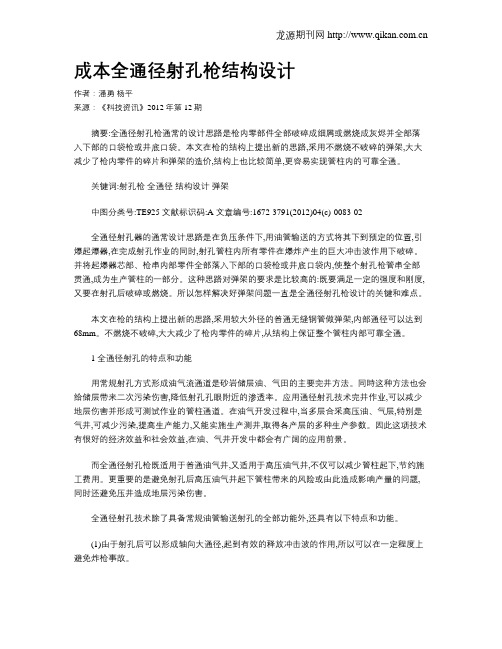

成本全通径射孔枪结构设计作者：潘勇杨平来源：《科技资讯》2012年第12期摘要:全通径射孔枪通常的设计思路是枪内零部件全部破碎成细屑或燃烧成灰烬并全部落入下部的口袋枪或井底口袋。
本文在枪的结构上提出新的思路,采用不燃烧不破碎的弹架,大大减少了枪内零件的碎片和弹架的造价,结构上也比较简单,更容易实现管柱内的可靠全通。
关键词:射孔枪全通径结构设计弹架中图分类号:TE925 文献标识码:A 文章编号:1672-3791(2012)04(c)-0083-02全通径射孔器的通常设计思路是在负压条件下,用油管输送的方式将其下到预定的位置,引爆起爆器,在完成射孔作业的同时,射孔管柱内所有零件在爆炸产生的巨大冲击波作用下破碎。
并将起爆器芯部、枪串内部零件全部落入下部的口袋枪或井底口袋内,使整个射孔枪管串全部贯通,成为生产管柱的一部分。
这种思路对弹架的要求是比较高的:既要满足一定的强度和刚度,又要在射孔后破碎或燃烧。
所以怎样解决好弹架问题一直是全通径射孔枪设计的关键和难点。
本文在枪的结构上提出新的思路,采用较大外径的普通无缝钢管做弹架,内部通径可以达到68mm。
不燃烧不破碎,大大减少了枪内零件的碎片,从结构上保证整个管柱内部可靠全通。
1 全通径射孔的特点和功能用常规射孔方式形成油气流通道是砂岩储层油、气田的主要完井方法。
同時这种方法也会给储层带来二次污染伤害,降低射孔孔眼附近的渗透率。
应用通径射孔技术完井作业,可以减少地层伤害并形成可测试作业的管柱通道。
在油气开发过程中,当多层合采高压油、气层,特别是气井,可减少污染,提高生产能力,又能实施生产测井,取得各产层的多种生产参数。
因此这项技术有很好的经济效益和社会效益,在油、气井开发中都会有广阔的应用前景。
而全通径射孔枪既适用于普通油气井,又适用于高压油气井,不仅可以减少管柱起下,节约施工费用。
更重要的是避免射孔后高压油气井起下管柱带来的风险或由此造成影响产量的问题,同时还避免压井造成地层污染伤害。
石油射孔枪结构分析与优化设计摘要：在油田井下作业过程中，油井射孔枪在施工作业中的射孔质量会对油田生产井的产量及油气勘探效果产生重要影响因素，对此，本文基于油井射孔枪的工作原理，分析了射孔枪结构常见损坏方式，例如过量塑性变形损坏以及本体断裂损坏。
提出油井射孔枪结构优化思路与设计，包括射孔枪盲孔和射孔枪壁厚优化设计，以及如何应用ANSYS软件计算并找到最优设计参数，以期能够为相关工作者提供借鉴与帮助。
关键词：射孔枪；结构分析；优化设计射孔枪是目前油田勘探开发生产过程中必不可少的一种工具，其性能好坏将直接影响到油田油井产量、勘探成果。
但在实际生产中，因其射孔枪结构设计不当而导致的射孔质量无法保证，导致了许多的射孔事故，给相关企业带来了很大的经济损失。
所以，进行射孔枪的结构分析与优化设计，具有十分重要的实际意义与应用价值。
1油井射孔枪的工作原理油井射孔枪是一种用于油气井作业过程中对射孔弹进行定向爆炸的密封件，它一般由枪体、枪头、枪尾等组成，全部由无缝管构成，在管外壁上开有一个盲孔。
将目前常见的射孔枪分为输送方式、射孔方式、回收方式等几种。
在具体的工作过程中，当所有的准备工作都完成后，便会启动射孔枪的起爆装置，使其内部的导爆线以高速高压的方式进行爆炸，从而将装填在射孔枪内部的射孔弹引燥。
射孔弹内的火药在爆炸时，会产生很大的冲击力，这股力量会通过射孔弹内的锥形筒，产生沿轴线方向的推力，并最终聚集在一处，同时，在锥形筒顶部的力量会被施加很大的压力，使得它以很快的速度向前推进，穿过套管、水泥环以及地层，获得预期的射孔孔道。
2油井射孔枪结构常见损坏方式2.1过量塑性变形损坏形式在射孔枪的实际射孔作业中，当枪体所受到的荷载应力超过了枪体材料的屈服极限值时，射孔枪就会发生一定的变形，累积到一定值时，就会影响到油井射孔枪的正常工作。
其中最主要的一种故障就是射孔枪卡在井筒内部，造成卡钻事故。
2.2枪体断裂损坏形式与过量塑性变形损坏形式相比，枪体的断裂损坏形式的严重程度要更高一些。
高孔密射孔枪枪身设计杨淑珍【摘要】由于高孔密射孔枪枪内排列几十发射孔弹,射孔弹同时起爆,爆炸后产生的巨大冲击载荷将全部作用射孔枪上.可见,高孔密枪身质量将直接影响油井射孔作业.本文主要通过对枪身、联接螺纹强度校核,以实现高孔密射孔枪枪身的设计.【期刊名称】《现代制造技术与装备》【年(卷),期】2016(000)007【总页数】2页(P57-58)【关键词】射孔枪枪身;联接螺纹;强度计算【作者】杨淑珍【作者单位】大庆射孔弹厂,大庆163853【正文语种】中文高孔密枪身设计是否合理，将直接影响油井射孔作业的质量。
所以，高孔密射孔枪枪身设计主要考虑枪身的强度以及枪身、枪头、枪尾、中接之间的联接螺纹强度。
高孔密射孔枪为射孔弹、导爆索、雷管提供了一个密封的空间，由枪身承受井筒内液体浸泡、井下地层压力、温度以及射孔时爆炸对枪身的破坏。
然而，射孔时爆炸瞬间产生的高压力和冲击波是枪身破坏的主要因素。
虽然聚能射孔弹爆炸时最高压力可达到27.6GPa，但一个射孔弹完全爆炸实际所需时间不100μs。
更重要的是，这期间压力的增加和衰减非常快，射孔枪上的盲孔使射流更易于穿透枪壁极早泄压，而使枪身的变形小或者开裂。
枪体断裂分为横向断裂、纵向断裂、纵向双向开裂（包括鼓裂）[1]。
枪身承受压力的能力主要由枪身的材质决定。
经过对各种型号钢材的比较，高孔密射孔枪枪身材料适合选择合金钢32CrMo4。
合金钢32CrMo4金相组织为均匀分布的回火索氏体，高温下具有高的持久强度和蠕变强度，综合机械性能优良，主要适合用在高负荷下工作的部件。
枪体承受的压力可按下式[2]估算：式中：P为枪体承受的压力；为材料的屈服极限；n为安全系数；b为钢管的外径；a为钢管的内径。
以114型射孔枪举例进行枪身强度计算。
射孔枪参数：枪身材料32CrMo4，枪身外径b=114mm，枪身内径 mm，从手册[3]查，取n＝1。
把以上数据代入公式（1），得枪身承受的压力为：射孔枪设计要求工作压力P≤70MPa。
