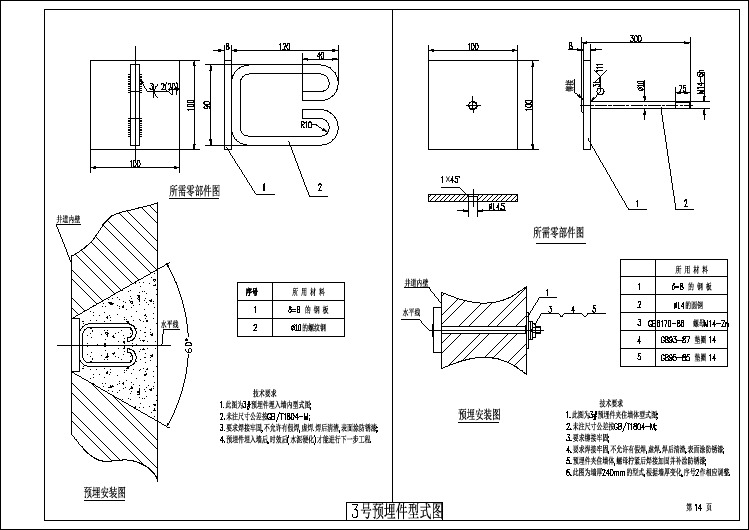

D DCCB BA A微控器外围接线图X3X14X7X2X8GMQX16X15X14X13X12X11X10X17KSX KXX KXH1KSH1X5Y4OX1X4Y4O Y30Y1O Y2O X7X6X5X4X3X2X1X8M6OY6OY5O X6X9X18M5O M1O X1524V+A121A1X20X19M模拟量输入模拟量公共端CAN ＋CAN －MOD ＋MOD －Y2O 外呼通讯口内选通讯口门区上限位下限位下强换1上强换1应急运行信号抱闸监测消防反馈Y1O CBZCZC抱闸主输出MCTC-MCB-A+M4O A2A1A1A2X18抱闸开关M1O M4O MOD ＋MOD －CAN －CAN ＋M2O M3O M2O A112(D110-)XF1XF224V ＋设 计校 对处数更改文件号审 核日 期2012.12.29图样标记S 重量比例共 20 页第 3 页签 字日期标记检修检修上行检修下行KFJ AFX AFS KDJADXADSX11818828X10817X9X12X13CDY1L12T1急仃JMS3L24T2门锁CZC2122主输出反馈2122CBZ2221CBZ1X16KXH2KSH2X17下强换2上强换2C N 9C N 1C N 3C N 7CBZ1A2A1R CR CARDARD/2ARD/1118当用ARD 电源时F5-20=27，F8-10=1;机房消防联动线F5-19=11X19CDY 5354X21X22X23X24COM 24V24V-CAN2+CAN2-GND C N 4并联线X24机房超载，F5-24设46，F5-36设0货梯时增加吴伟国施卫玉刘万兵恒达富士电梯有限公司DDCCBBAA轿顶板外围接线图AMAI BM 门指令公共端1A24V ＋CAN －AI2MCTC －CTB －B轿厢自动照明电源CAN ＋COMCN524V 前门机信号输入公共线设 计校 对处数更改文件号审 核日 期2012.12.29图样标记S重量比例共 20 页第 4 页签 字日期标记CN2CN4轿厢自动照明电源CN6ML5L624V ＋AIM2至模拟量称重装置B1 开门指令1B2 关门指令1B3 门锁CM 门指令公共端2C1 开门指令2C2 关门指令2C3 门锁DM 到站钟公共端D1 上到站钟D2 下到站钟前门机开门信号输出前门机关门信号输出后门机关门信号输出后门机开门信号输出后门机信号输入公共线到站钟电源输入上到站钟输出下到站钟输出注：如到站钟不分上/下时请短接D1/D2至机房通信线24V ＋MOD －MOD ＋COMCN1至轿内显示板X1X3 X2X4CN3P24 X5P24 X6 X7 X8OX3XKM1前门开门位OX4XKM2后门开门限位OX5XGM1前门关门限位OX6XGM2后门关门限位OX1KGM1前门光幕OX2KGM2后门光幕OX8KCZ超载KMZ 满载24V ＋24V ＋CAN －CAN ＋COM24V ＋MOD －MOD ＋COMCN7CN8至前操纵箱指令板至后操纵箱指令板吴伟国施卫玉刘万兵恒达富士电梯有限公司12345678DDCCBBA A处数更改文件号签 字日期标记L5L7E1E2E3E4E6E7OX2OX4L8A11GA11EOX7PE24V+24VGOX5OX6照明开关风扇开关急停开关警铃按钮电话按钮0V对讲机按钮喇叭话筒6V 123456987101112AMP-480708C1插座CNA+CNA-123456987101112AMP-480708C3插座C2插座123456987101112AMP-480708至轿顶C1-1C1-2C1-3C1-4C1-5C1-6C1-7C1-8C1-9C1-10C1-11C1-12C2-1C2-2C2-3C2-4C2-5C2-6C2-7C2-8C2-9C2-10C2-11C2-12插件号插件针号代号线号功能说明C1-1C1-2C1-3C1-4C1-5C1-6C1-7C1-8C1-9C1-10C1-11C1-12C2-1C2-2C2-3C2-4C2-5C2-6C2-7C2-8C2-9C2-10C2-11C2-121234567891011121234567891011L5L7L8A11G A11E E2E3E4E1E6E7OX5OX6OX7OX8BM B1B2满载开关后门关门到位前门关门到位警铃开关对讲机系统轿内急停风扇照明公共线C1C2OX1OX3OX8BMB1B2C3-1C3-2C3-3C3-4C3-5C3-6C3-7C3-8CMC1C2DMD1D2C3-9C3-10C3-11OX1OX2OX3OX4前门光幕后门光幕前门开门到位后门开门到位超载开关前门指令公共端前门开门信号前门关门信号C3-1C3-2C3-3C3-4C3-5C3-6C3-7C3-8C3-9C3-10C3-11C3-121234567891011D1D224VG 24V+CAN+CAN-PE串行通信信号C3CM C1C2DM 上到站钟下到站钟到站钟公共端通信电源后门指令公共端后门开门信号后门关门信号MCTC －CTB －BOX2OX4OX724V+24VGOX5OX6CNA+CNA-OX1OX3OX8BMB1B2CMC1C2DMD1D224V ＋MOD －MOD ＋COMCN1至轿内显示板24V ＋MOD －MOD ＋COMCN3CN4CN2CN8至轿内指令板AAMCN5黑色（24V -）黄色红色到站钟恒达富士电梯有限公司DDCCBBA A井道安全电缆插件设 计校 对处数更改文件号审 核图样标记S 重量比例签 字日期标记PE12PE 118Tn PEn 层门锁支线＊4M12PETn-1T1PE12PEJM T1PEn －1层门锁支线＊4M1层门锁支线＊4M中间层门锁支线1234567891011L5N K35K36A12A E5E2E3PEA116底坑缓冲器开关12A11GA12A 涨紧轮开关底坑五方通话123456987101112AMP-480708FBM1井道电缆 RO1插件针号　图纸代号电缆 线号功能说明技术要求FBM1--1FBM1--2FBM1--3FBM1--4FBM1--6FBM1--5FBM1--12FBM1--11FBM1--9FBM1--7L5N #1A12A A116118JM E5E2E3PE 220VAC安全回路厅门锁回路接地线1.圆电缆两端必需有此圆电缆的代号标识，且标识是永久性的。

电梯电气原理图电梯电气原理图是指电梯系统中的电气控制系统的布局和连接方式，它是电梯安装和维护的重要参考依据。

电梯电气原理图通常由电气控制柜、电动机、限速器、门机、驱动器、编码器等组成，通过各种电气元件之间的连接和控制，实现电梯的安全运行和各种功能操作。

首先，电梯电气原理图中的电气控制柜是电梯系统的中枢，它包含了电梯的主要控制元件，如主回路接触器、断路器、继电器、按钮等。

这些元件通过布局和连接，实现了对电梯系统的各种控制，如启动、停止、楼层选择、门的开关等。

其次，电动机是电梯系统的动力来源，它通过电梯电气原理图中的连接方式，实现了对电梯的驱动。

电动机的连接方式和控制逻辑对于电梯的运行速度、平稳性和能耗都有着重要影响，因此在电梯电气原理图中需要详细标注电动机的型号、功率、接线方式等信息。

限速器是电梯系统的安全保护装置，它通过电梯电气原理图中的连接方式，实现了对电梯的速度监测和制动控制。

在电梯电气原理图中，限速器的连接方式和控制逻辑需要清晰标注，以确保电梯在运行过程中能够及时制动并保持安全。

门机是电梯系统中的另一个重要部件，它通过电梯电气原理图中的连接方式，实现了对电梯门的开关和控制。

电梯门的开关速度、闭合力度、反复动作等都需要在电梯电气原理图中得到准确的描述，以确保电梯乘客的安全和舒适。

驱动器和编码器是电梯系统中的辅助设备，它们通过电梯电气原理图中的连接方式，实现了对电梯的运行状态监测和调节。

驱动器和编码器的连接方式和控制逻辑需要在电梯电气原理图中得到清晰的描述，以确保电梯系统的可靠性和稳定性。

总之，电梯电气原理图是电梯系统设计、安装和维护的重要参考依据，它的准确性和清晰性直接关系到电梯的安全性和可靠性。

因此，在编制电梯电气原理图时，需要特别注意各种电气元件之间的连接方式和控制逻辑，力求简洁明了，确保电梯系统的正常运行和安全使用。

电梯电器工作原理图讲解电梯电器的工作原理图如下：1. 电源输入：将电梯电器与市电连接，提供电力供应。

2. 控制器：是电梯电器的核心部件，负责接收操作信号、监控电梯运行状态，并控制其他电器的工作。

控制器通常包括主控板、显示屏等组成。

3. 信号装置：用于接收乘客或维修人员的操作指令，包括按钮、键盘等。

信号装置将操作指令传输给控制器。

4. 电动机：电梯电动机通常采用交流或直流电动机，负责驱动电梯的运行。

通过控制器，电动机可以正反转，控制电梯上升、下降。

5. 编码器：编码器与电动机连接，用于测量电动机的转速和位置。

通过编码器的反馈信号，控制器可以准确控制电梯的运行和停止。

6. 限位开关：安装在电梯轿厢和井道中，用于检测电梯的位置。

限位开关可以检测到电梯的上行、下行、停止等状态，并将信号传输给控制器，以判断电梯的运行和安全情况。

7. 门机系统：电梯门机系统由门机、门锁、红外线传感器等组成。

控制器通过信号装置接收到开门、关门指令后，会控制门机的运行，打开或关闭电梯门。

8. 电梯照明：电梯内部通常安装照明设备，通过控制器和开关来控制照明的开关和亮度。

9. 报警系统：电梯中还配备有报警系统，例如紧急停止按钮、安全链等。

乘客或工作人员遇到紧急情况时，可以按下报警按钮，触发警报装置。

10. 超载保护系统：为了保护电梯的安全运行，通常会安装超载保护系统。

当电梯超载时，超载传感器会发送信号给控制器，控制器会停止电梯运行，以免发生意外。

总结：电梯电器工作原理图包括电源输入、控制器、信号装置、电动机、编码器、限位开关、门机系统、电梯照明、报警系统和超载保护系统等组成。

电梯电气原理图电梯电气原理图一．概述不同的电梯，不论采用何种控制方式，总是按轿厢内指令，层站召唤信号要求，向上或向下起动，起行，减速，制动，停站。

电梯的控制主要是指对电梯原动机及开门机的起动，减速，停止，运行方向，指层显示，层站召唤，轿车内指令，安全保护等指令信号进行管理。

操纵是实行每个控制环节的方式和手段。

二．常规继电器控制的典型控制环节1.自动开关门的控制线路自动门机是安装于轿厢顶上，它在带动轿门启闭时，还需通过机械联动机构带动层门与轿门同步启闭。

为使电梯门在启闭过程中达到快，稳的要求，必须对自动门机系统进行速度调节。

当用小型直流伺服电机时，可用电阻串并联方法。

采用小型交流转矩电动机时，常用加涡流制动器的调速方法。

直流电机调速方法简单，低速时发热较少，交流门机在低速时电机发热厉害，对三相电机的堵转性能及绝缘要求均较高。

2. 轿内指令和层站召唤线路轿内操纵箱上对应每一层楼设一个带灯的按钮，也称指令按钮。

乘客入轿厢后按下要去的目的层站按钮，按钮灯便亮，即轿内指令登记，运行到目的层站后，该指令被消除，按钮灯熄灭。

电梯的层站召唤信号是通过各个楼层门口旁的按钮来实现的。

信号控制或集选控制的电梯，除顶层只有下呼按钮，底层只有上呼按钮外，其余每层都有上下召唤按钮。

3.电梯的选层定向控制方法常用的机种如下；手柄开关定向井道分层转换开关定向井道永磁开关与继电器组成的逻辑电路定向机械选层器定向双稳态磁开关和电子数字电路定向电子脉冲式选层装置定向4.电梯的定向，选层线路电梯的方向控制就是根据电梯轿厢内乘客的目的层站指令和各层楼召唤信号与电梯所处层楼位置信号进行比较，凡是在电梯位置信号上方的轿厢内指令和层站召唤信号，令电梯定上行，反之定下行。

方向控制环节必须注意以下几点：轿内召唤指令优先于各层楼召唤指令而定向。

电梯要保持最远层楼乘客召唤信号的方向运行在司机操纵时，当电梯尚未启动运行的情况下，应让司机有强行改变电梯运行方向的可能性在检修状态下，电梯的方向控制由检修人员直接持续揿按轿内操纵箱上或轿厢顶上的方向按钮，电梯才能运行，而当松开方向按钮，电梯即停止。
