第二章液压电梯概述液压驱动的电梯是较早出现的一种驱动方式。

早期的液压电梯的传动介质是水，利用公用水管极高的水压推动缸体内的柱塞顶升轿厢，下降靠泄流。

但由于水压波动及生锈问题难以解决，以后就用油为媒介驱动柱塞做直线运动。

由于液压电梯对于大的提升力可以提供较高的机械效率而能耗较低，因此对于短行程，重载荷的场合，使用优点尤为明显。

另外液压电梯不必在楼顶设置机房，因此减小了井道竖向尺寸，有效地利用了建筑物空间，所以液压电梯应用前景较为宽广。

目前液压电梯广泛用于停车场、工厂及低层地建筑中。

对于负载大，速度慢及行程短地场合，选用液压电梯比曳引电梯更经济更适意。

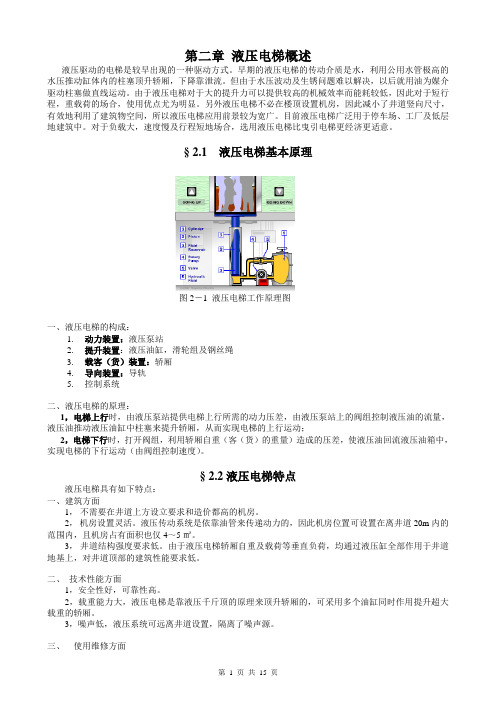

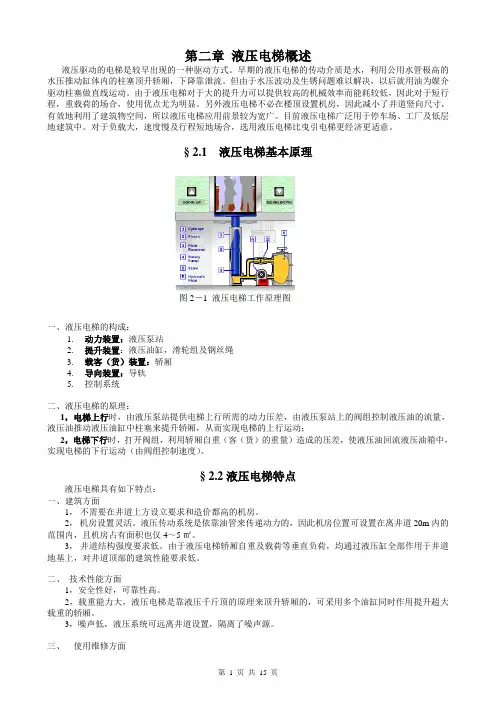

§ 2.1 液压电梯基本原理图2－1 液压电梯工作原理图一、液压电梯的构成：1.动力装置：液压泵站2.提升装置：液压油缸，滑轮组及钢丝绳3.载客（货）装置：轿厢4.导向装置：导轨5.控制系统二、液压电梯的原理：1，电梯上行时，由液压泵站提供电梯上行所需的动力压差，由液压泵站上的阀组控制液压油的流量，液压油推动液压油缸中柱塞来提升轿厢，从而实现电梯的上行运动；2，电梯下行时，打开阀组，利用轿厢自重（客（货）的重量）造成的压差，使液压油回流液压油箱中，实现电梯的下行运动（由阀组控制速度）。

§ 2.2液压电梯特点液压电梯具有如下特点：一、建筑方面1，不需要在井道上方设立要求和造价都高的机房。

2，机房设置灵活。

液压传动系统是依靠油管来传递动力的，因此机房位置可设置在离井道20m内的范围内，且机房占有面积也仅4～5㎡。

3，井道结构强度要求低。

由于液压电梯轿厢自重及载荷等垂直负荷，均通过液压缸全部作用于井道地基上，对井道顶部的建筑性能要求低。

二、技术性能方面1，安全性好，可靠性高。

2，载重能力大，液压电梯是靠液压千斤顶的原理来顶升轿厢的，可采用多个油缸同时作用提升超大载重的轿厢。

3，噪声低，液压系统可远离井道设置，隔离了噪声源。

三、使用维修方面1，故障率低，对于直接作用式液压电梯，结构简单、故障率低。

第二章液压电梯概述液压驱动的电梯是较早出现的一种驱动方式。

早期的液压电梯的传动介质是水，利用公用水管极高的水压推动缸体内的柱塞顶升轿厢，下降靠泄流。

但由于水压波动及生锈问题难以解决，以后就用油为媒介驱动柱塞做直线运动。

由于液压电梯对于大的提升力可以提供较高的机械效率而能耗较低，因此对于短行程，重载荷的场合，使用优点尤为明显。

另外液压电梯不必在楼顶设置机房，因此减小了井道竖向尺寸，有效地利用了建筑物空间，所以液压电梯应用前景较为宽广。

目前液压电梯广泛用于停车场、工厂及低层地建筑中。

对于负载大，速度慢及行程短地场合，选用液压电梯比曳引电梯更经济更适意。

§ 2.1 液压电梯基本原理图2－1 液压电梯工作原理图一、液压电梯的构成：1.动力装置：液压泵站2.提升装置：液压油缸，滑轮组及钢丝绳3.载客（货）装置：轿厢4.导向装置：导轨5.控制系统二、液压电梯的原理：1，电梯上行时，由液压泵站提供电梯上行所需的动力压差，由液压泵站上的阀组控制液压油的流量，液压油推动液压油缸中柱塞来提升轿厢，从而实现电梯的上行运动；2，电梯下行时，打开阀组，利用轿厢自重（客（货）的重量）造成的压差，使液压油回流液压油箱中，实现电梯的下行运动（由阀组控制速度）。

§ 2.2液压电梯特点液压电梯具有如下特点：一、建筑方面1，不需要在井道上方设立要求和造价都高的机房。

2，机房设置灵活。

液压传动系统是依靠油管来传递动力的，因此机房位置可设置在离井道20m内的范围内，且机房占有面积也仅4～5㎡。

3，井道结构强度要求低。

由于液压电梯轿厢自重及载荷等垂直负荷，均通过液压缸全部作用于井道地基上，对井道顶部的建筑性能要求低。

二、技术性能方面1，安全性好，可靠性高。

2，载重能力大，液压电梯是靠液压千斤顶的原理来顶升轿厢的，可采用多个油缸同时作用提升超大载重的轿厢。

3，噪声低，液压系统可远离井道设置，隔离了噪声源。

三、使用维修方面1，故障率低，对于直接作用式液压电梯，结构简单、故障率低。

第二章液压电梯概述液压驱动的电梯是较早出现的一种驱动方式。

早期的液压电梯的传动介质是水，利用公用水管极高的水压推动缸体内的柱塞顶升轿厢，下降靠泄流。

但由于水压波动及生锈问题难以解决，以后就用油为媒介驱动柱塞做直线运动。

由于液压电梯对于大的提升力可以提供较高的机械效率而能耗较低，因此对于短行程，重载荷的场合，使用优点尤为明显。

另外液压电梯不必在楼顶设置机房，因此减小了井道竖向尺寸，有效地利用了建筑物空间，所以液压电梯应用前景较为宽广。

目前液压电梯广泛用于停车场、工厂及低层地建筑中。

对于负载大，速度慢及行程短地场合，选用液压电梯比曳引电梯更经济更适意。

§ 2.1 液压电梯基本原理图2－1 液压电梯工作原理图一、液压电梯的构成：1.动力装置：液压泵站2.提升装置：液压油缸，滑轮组及钢丝绳3.载客（货）装置：轿厢4.导向装置：导轨5.控制系统二、液压电梯的原理：1，电梯上行时，由液压泵站提供电梯上行所需的动力压差，由液压泵站上的阀组控制液压油的流量，液压油推动液压油缸中柱塞来提升轿厢，从而实现电梯的上行运动；2，电梯下行时，打开阀组，利用轿厢自重（客（货）的重量）造成的压差，使液压油回流液压油箱中，实现电梯的下行运动（由阀组控制速度）。

§ 2.2液压电梯特点液压电梯具有如下特点：一、建筑方面1，不需要在井道上方设立要求和造价都高的机房。

2，机房设置灵活。

液压传动系统是依靠油管来传递动力的，因此机房位置可设置在离井道20m内的范围内，且机房占有面积也仅4～5㎡。

3，井道结构强度要求低。

由于液压电梯轿厢自重及载荷等垂直负荷，均通过液压缸全部作用于井道地基上，对井道顶部的建筑性能要求低。

二、技术性能方面1，安全性好，可靠性高。

2，载重能力大，液压电梯是靠液压千斤顶的原理来顶升轿厢的，可采用多个油缸同时作用提升超大载重的轿厢。

3，噪声低，液压系统可远离井道设置，隔离了噪声源。

三、使用维修方面1，故障率低，对于直接作用式液压电梯，结构简单、故障率低。

液压电梯原理液压电梯是一种利用液体介质传递压力来实现运载物体垂直运动的升降设备。

其工作原理主要包括液压系统、悬挂系统和控制系统三部分，下面将分别从这三个部分详细介绍液压电梯的工作原理。

液压系统是液压电梯的核心部分，它主要由一个电动泵、液压缸、阀门和液压油组成。

当电梯需要上升时，电动泵开始工作，通过吸入液压油并将其推送到液压缸中。

同时，阀门会打开，使液压油进入液压缸的下部，推动活塞向上移动。

这样，液压缸和活塞组成的升降机构就完成了上升的动作。

液压电梯的悬挂系统主要由钢丝绳和导向轨道组成。

在电梯的顶部和底部，分别有钢丝绳通过滚轮并穿过导向轨道。

液压升降机构安装在电梯底部，通过钢丝绳和导向轨道的协作，使得电梯能够在垂直方向上进行平稳的上升和下降。

同时，悬挂系统还能保护电梯在运行中的安全。

比如，当电梯出现故障，悬挂系统能够支撑电梯的重量，防止其坠落。

控制系统是液压电梯的智能部分，它由电气元件、传感器和控制器组成。

电梯的动作以及各种安全功能都是通过控制系统来实现的。

当用户在楼层的按钮上按下上行或下行的指令时，电梯控制器会接收到信号并对电动泵、阀门等执行器进行相应的控制。

同时，控制系统还能监测电梯的重量、速度、位置等信息，并根据这些信息来调整液压系统的工作状态，确保电梯的安全运行。

总之，液压电梯通过液压系统、悬挂系统和控制系统的协作，实现了电梯在垂直方向上的平稳运行。

液压系统负责产生足够的压力来推动电梯上升和下降，悬挂系统通过钢丝绳和导向轨道的组合，保证了电梯在运行中的稳定性和安全性，而控制系统则控制电梯的动作和安全功能。

这三个部分共同构成了液压电梯的工作原理。

液压电梯工作原理
液压电梯是一种常见的垂直运输设备，它利用液压系统来实现升降运动。

在液
压电梯的工作中，液压系统起着至关重要的作用。

下面我们将详细介绍液压电梯的工作原理。

首先，液压电梯的主要构成部分包括液压缸、液压泵、液压阀和控制系统。

液
压缸是液压电梯的升降装置，它由上下两个缸体和活塞组成。

液压泵负责向液压缸输送液压油，提供升降动力。

液压阀用于控制液压油的流动方向和流量，实现电梯的升降和停靠。

控制系统则负责监测电梯的运行状态，并对其进行控制和保护。

其次，液压电梯的工作原理是利用液压传动的原理来实现升降运动。

当电梯需
要上升时，液压泵向液压缸输送液压油，使液压缸内的活塞向上运动，从而带动电梯上升。

相反，当电梯需要下降时，液压泵停止输送液压油，液压缸内的液压油通过液压阀返回油箱，使电梯下降。

控制系统能够监测电梯的运行状态，并在必要时对液压泵和液压阀进行控制，实现电梯的安全运行。

最后，液压电梯的工作原理具有以下特点，首先，液压传动系统结构简单，维
护方便，成本较低。

其次，液压电梯在运行过程中噪音小，平稳性好，乘坐舒适。

最后，液压电梯的控制系统能够实现多种运行模式，如速度控制、停靠控制和故障保护等，保证电梯的安全可靠性。

总之，液压电梯的工作原理是基于液压传动系统的升降运动原理，通过液压泵、液压缸、液压阀和控制系统的协调配合，实现电梯的安全、舒适运行。

液压电梯在现代建筑中得到广泛应用，其工作原理的了解对于电梯的维护和保养具有重要意义。

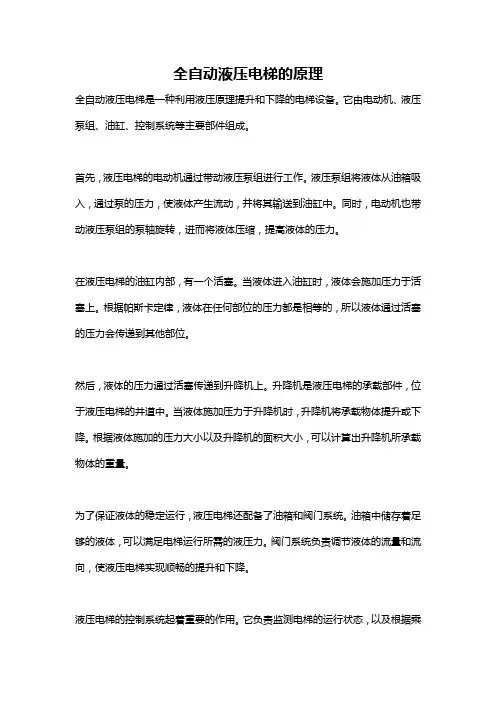

全自动液压电梯的原理全自动液压电梯是一种利用液压原理提升和下降的电梯设备。

它由电动机、液压泵组、油缸、控制系统等主要部件组成。

首先，液压电梯的电动机通过带动液压泵组进行工作。

液压泵组将液体从油箱吸入，通过泵的压力，使液体产生流动，并将其输送到油缸中。

同时，电动机也带动液压泵组的泵轴旋转，进而将液体压缩，提高液体的压力。

在液压电梯的油缸内部，有一个活塞。

当液体进入油缸时，液体会施加压力于活塞上。

根据帕斯卡定律，液体在任何部位的压力都是相等的，所以液体通过活塞的压力会传递到其他部位。

然后，液体的压力通过活塞传递到升降机上。

升降机是液压电梯的承载部件，位于液压电梯的井道中。

当液体施加压力于升降机时，升降机将承载物体提升或下降。

根据液体施加的压力大小以及升降机的面积大小，可以计算出升降机所承载物体的重量。

为了保证液体的稳定运行，液压电梯还配备了油箱和阀门系统。

油箱中储存着足够的液体，可以满足电梯运行所需的液压力。

阀门系统负责调节液体的流量和流向，使液压电梯实现顺畅的提升和下降。

液压电梯的控制系统起着重要的作用。

它负责监测电梯的运行状态，以及根据乘客的需求来调节电梯的运行。

控制系统通过电信号控制电动机的启停，调节液体的流量和流向，实现电梯的正常运行。

除了以上的核心原理，全自动液压电梯还具备一些辅助功能。

例如，安全系统是液压电梯的重要组成部分。

它包括紧急制动装置、液压保护装置、防坠落装置等。

这些装置可以在电梯发生故障或危险情况时，及时采取措施保护乘客的安全。

总体来说，全自动液压电梯是一种利用液压原理提升和下降的电梯设备。

它通过电动机带动液压泵组，将液体压缩，并将液体的压力通过活塞传递到升降机上，实现物体的提升和下降。

通过控制系统的调节和安全系统的保护，液压电梯可以实现安全、顺畅的运行。

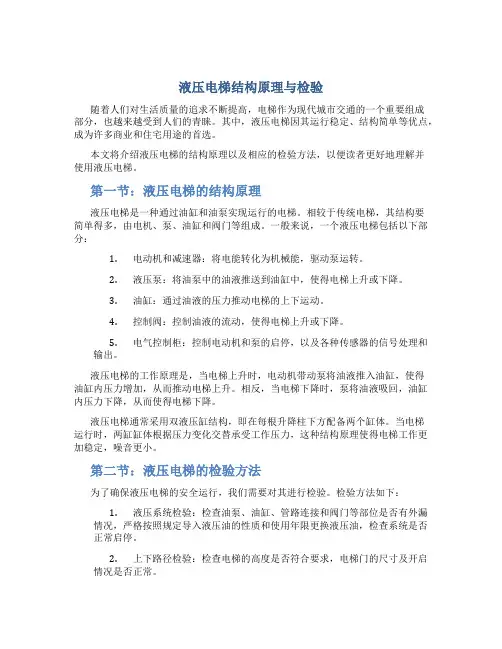

液压电梯结构原理与检验随着人们对生活质量的追求不断提高，电梯作为现代城市交通的一个重要组成部分，也越来越受到人们的青睐。

其中，液压电梯因其运行稳定、结构简单等优点，成为许多商业和住宅用途的首选。

本文将介绍液压电梯的结构原理以及相应的检验方法，以便读者更好地理解并使用液压电梯。

第一节：液压电梯的结构原理液压电梯是一种通过油缸和油泵实现运行的电梯。

相较于传统电梯，其结构要简单得多，由电机、泵、油缸和阀门等组成。

一般来说，一个液压电梯包括以下部分：1.电动机和减速器：将电能转化为机械能，驱动泵运转。

2.液压泵：将油泵中的油液推送到油缸中，使得电梯上升或下降。

3.油缸：通过油液的压力推动电梯的上下运动。

4.控制阀：控制油液的流动，使得电梯上升或下降。

5.电气控制柜：控制电动机和泵的启停，以及各种传感器的信号处理和输出。

液压电梯的工作原理是，当电梯上升时，电动机带动泵将油液推入油缸，使得油缸内压力增加，从而推动电梯上升。

相反，当电梯下降时，泵将油液吸回，油缸内压力下降，从而使得电梯下降。

液压电梯通常采用双液压缸结构，即在每根升降柱下方配备两个缸体。

当电梯运行时，两缸缸体根据压力变化交替承受工作压力，这种结构原理使得电梯工作更加稳定，噪音更小。

第二节：液压电梯的检验方法为了确保液压电梯的安全运行，我们需要对其进行检验。

检验方法如下：1.液压系统检验：检查油泵、油缸、管路连接和阀门等部位是否有外漏情况，严格按照规定导入液压油的性质和使用年限更换液压油，检查系统是否正常启停。

2.上下路径检验：检查电梯的高度是否符合要求，电梯门的尺寸及开启情况是否正常。

3.安全装置检验：检查上限制停装置、安全钳装置、液压缓冲器、疏散装置等安全装置是否正常，以及限速器和上下限位开关是否仍然灵敏。

4.电器装置检验：检查电器主体及配电线路是否处于良好状态，并进行耐压试验。

需要注意的是，液压电梯的检验应该委托专业机构进行。

每个检验周期应不超过一年，经过严格检验后才能投入使用。
