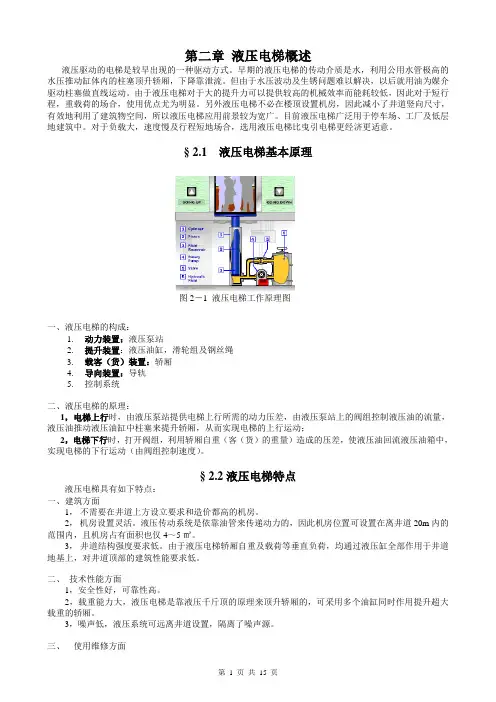

第二章液压电梯概述液压驱动的电梯是较早出现的一种驱动方式。

早期的液压电梯的传动介质是水，利用公用水管极高的水压推动缸体内的柱塞顶升轿厢，下降靠泄流。

但由于水压波动及生锈问题难以解决，以后就用油为媒介驱动柱塞做直线运动。

由于液压电梯对于大的提升力可以提供较高的机械效率而能耗较低，因此对于短行程，重载荷的场合，使用优点尤为明显。

另外液压电梯不必在楼顶设置机房，因此减小了井道竖向尺寸，有效地利用了建筑物空间，所以液压电梯应用前景较为宽广。

目前液压电梯广泛用于停车场、工厂及低层地建筑中。

对于负载大，速度慢及行程短地场合，选用液压电梯比曳引电梯更经济更适意。

§ 2.1 液压电梯基本原理图2－1 液压电梯工作原理图一、液压电梯的构成：1.动力装置：液压泵站2.提升装置：液压油缸，滑轮组及钢丝绳3.载客（货）装置：轿厢4.导向装置：导轨5.控制系统二、液压电梯的原理：1，电梯上行时，由液压泵站提供电梯上行所需的动力压差，由液压泵站上的阀组控制液压油的流量，液压油推动液压油缸中柱塞来提升轿厢，从而实现电梯的上行运动；2，电梯下行时，打开阀组，利用轿厢自重（客（货）的重量）造成的压差，使液压油回流液压油箱中，实现电梯的下行运动（由阀组控制速度）。

§ 2.2液压电梯特点液压电梯具有如下特点：一、建筑方面1，不需要在井道上方设立要求和造价都高的机房。

2，机房设置灵活。

液压传动系统是依靠油管来传递动力的，因此机房位置可设置在离井道20m内的范围内，且机房占有面积也仅4～5㎡。

3，井道结构强度要求低。

由于液压电梯轿厢自重及载荷等垂直负荷，均通过液压缸全部作用于井道地基上，对井道顶部的建筑性能要求低。

二、技术性能方面1，安全性好，可靠性高。

2，载重能力大，液压电梯是靠液压千斤顶的原理来顶升轿厢的，可采用多个油缸同时作用提升超大载重的轿厢。

3，噪声低，液压系统可远离井道设置，隔离了噪声源。

三、使用维修方面1，故障率低，对于直接作用式液压电梯，结构简单、故障率低。

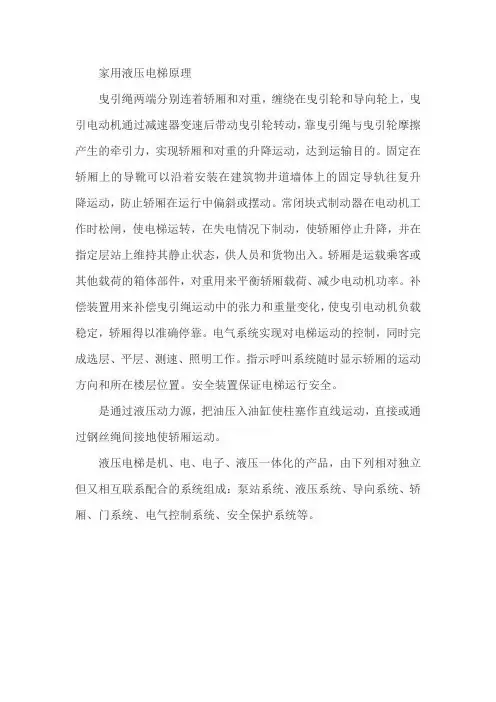

液压电梯工作原理
液压电梯是一种利用液压传动力学原理实现垂直运动的电梯。

工作原理主要包括以下几个部分：
1. 电动机驱动：电动机通过连杆装置将转动运动转化为线性运动，提供驱动力。

2. 液压系统：液压系统由液压油箱、液压泵、液压缸和平衡阀等组成。

液压泵通过连接电动机，在液压系统中提供压力。

液压泵通过管道将液压油送到液压缸中，液压缸通过阀门控制液压油的流动方向，从而实现液压缸的伸缩。

3. 平衡系统：液压电梯的平衡系统通过气压或者液压方式来自动平衡电梯的重量，在上升和下降过程中提供一定的平衡力，使得电梯的能耗最小化。

4. 控制系统：控制系统用于控制电梯的起停、开关门和安全保护等功能。

常见的控制系统有按钮控制系统、自动控制系统和无按钮自动控制系统等。

工作原理简述为：当电梯需要上升时，电动机通过液压泵提供高压液压油，压力推动液压缸伸缩，使电梯升高；当电梯需要下降时，通过阀门控制液压油回流到油箱，液压缸缩短，使电梯下降。

控制系统根据乘客的需求和安全考虑，控制电动机、液压系统和平衡系统的运行，实现安全、平稳的电梯运行。

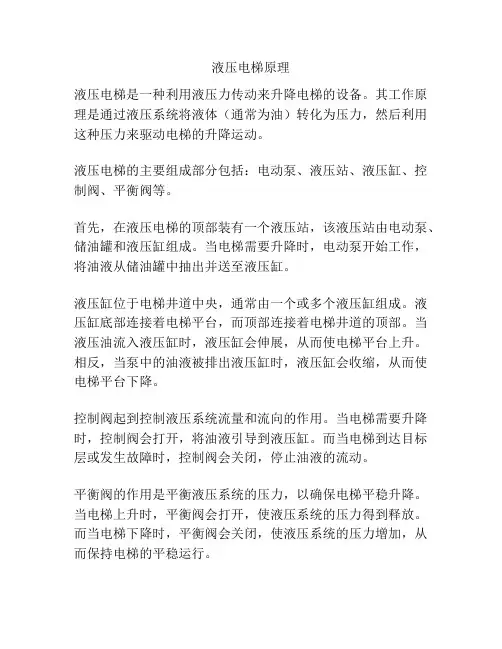

液压电梯原理
液压电梯是一种利用液压力传动来升降电梯的设备。

其工作原理是通过液压系统将液体（通常为油）转化为压力，然后利用这种压力来驱动电梯的升降运动。

液压电梯的主要组成部分包括：电动泵、液压站、液压缸、控制阀、平衡阀等。

首先，在液压电梯的顶部装有一个液压站，该液压站由电动泵、储油罐和液压缸组成。

当电梯需要升降时，电动泵开始工作，将油液从储油罐中抽出并送至液压缸。

液压缸位于电梯井道中央，通常由一个或多个液压缸组成。

液压缸底部连接着电梯平台，而顶部连接着电梯井道的顶部。

当液压油流入液压缸时，液压缸会伸展，从而使电梯平台上升。

相反，当泵中的油液被排出液压缸时，液压缸会收缩，从而使电梯平台下降。

控制阀起到控制液压系统流量和流向的作用。

当电梯需要升降时，控制阀会打开，将油液引导到液压缸。

而当电梯到达目标层或发生故障时，控制阀会关闭，停止油液的流动。

平衡阀的作用是平衡液压系统的压力，以确保电梯平稳升降。

当电梯上升时，平衡阀会打开，使液压系统的压力得到释放。

而当电梯下降时，平衡阀会关闭，使液压系统的压力增加，从而保持电梯的平稳运行。

总的来说，液压电梯利用液压力来升降，通过液压站、液压缸、控制阀和平衡阀等组成的液压系统实现电梯的升降运动。

这种原理具有运行平稳、升降速度可调节等优点，因此在很多建筑物和场所中得到广泛应用。
