锻件热处理规范

目录1.钢质自由锻件加热工艺规范2.钢锭（坯）加热规范若干概念3.加热操作守则4.锻造操作守则5.锻件锻后冷却规范6.锻件锻后炉冷工艺曲线7.锻件锻后热装炉工艺曲线8.冷锻件校直前加热、校直后（补焊后）回火工艺曲线9.锻件各钢种正火（或退火）及高温回火温度表10.锻件有效截面计算方法钢质自由锻件加热工艺规范一．范围：本规范规定了钢质自由锻件的通用加热技术条件。

本规范适用于碳素钢、合金钢、高合金钢、高温合金钢（铁基、镍基）的冷、热、半热钢锭（坯）的锻造前加热二．常用钢号分组和始、终锻加热温度范围：注1：始锻温度为锻前加热允许最高炉温，由于钢锭的铸态初生晶粒加热时过热倾向比同钢号钢坯小，故两者的锻前加热温度相差20℃~30℃；注2：根据产品的特性、锻件技术条件、变形量等因素，始锻温度可以适当调整；注3：本规范未列入的钢种，可按化学成分相近的钢号确定；注4：重要的、关键产品的、特殊材质的钢号，其加热工艺曲线由技术部编制；注5：几种不同的钢种，不同尺寸的钢锭（或坯料），在同一加热炉加热时，要以合金成分高的，尺寸大的钢锭（或坯料）为依据编制加热工艺曲线。

三．冷钢坯。

钢锭加热规范：钢锭（坯）加热规范若干概念1.钢锭（坯）入炉前的表面温度≥550℃的称为热钢锭，400~550℃的称为半热钢锭（坯），≤400℃的称为冷钢锭。

2.锻件半成品坯料的加热平均直径计算原则：δ -壁厚H- 高度或长度D- 外径1）实心圆类：当D>H时，按H计算；当D<H时，按D计算。

2）筒类锻坯：H>D 当H>δ时，按1.3δ计算。

3）空心盘（环）类：H<D当H>δ时，按δ计算；当H<δ时，按H计算。

3.为了避免锻件粗晶组织，最后一火的始锻温度可按其剩余锻造比（Y）确定：Y=1.3~1.6 最高加热温度1050℃Y<1.3 最高加热温度950℃4.不同钢种不同规格的坯料同炉加热时，装炉温度和升温速度均按较低的选用，保温时间按较长的选用。

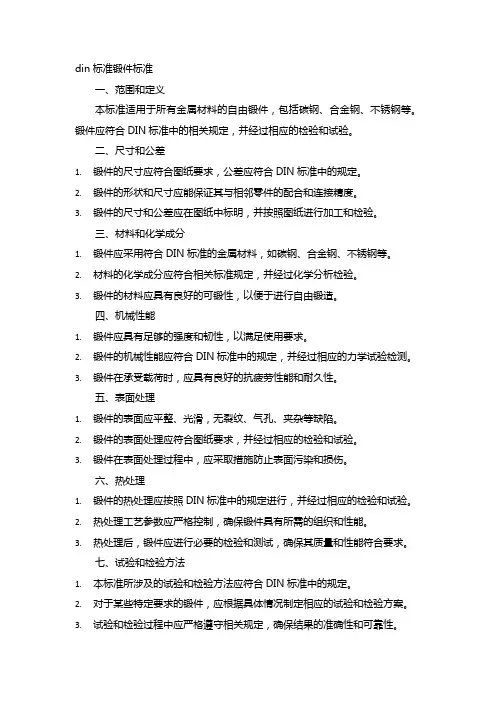

din标准锻件标准一、范围和定义本标准适用于所有金属材料的自由锻件，包括碳钢、合金钢、不锈钢等。

锻件应符合DIN标准中的相关规定，并经过相应的检验和试验。

二、尺寸和公差1.锻件的尺寸应符合图纸要求，公差应符合DIN标准中的规定。

2.锻件的形状和尺寸应能保证其与相邻零件的配合和连接精度。

3.锻件的尺寸和公差应在图纸中标明，并按照图纸进行加工和检验。

三、材料和化学成分1.锻件应采用符合DIN标准的金属材料，如碳钢、合金钢、不锈钢等。

2.材料的化学成分应符合相关标准规定，并经过化学分析检验。

3.锻件的材料应具有良好的可锻性，以便于进行自由锻造。

四、机械性能1.锻件应具有足够的强度和韧性，以满足使用要求。

2.锻件的机械性能应符合DIN标准中的规定，并经过相应的力学试验检测。

3.锻件在承受载荷时，应具有良好的抗疲劳性能和耐久性。

五、表面处理1.锻件的表面应平整、光滑，无裂纹、气孔、夹杂等缺陷。

2.锻件的表面处理应符合图纸要求，并经过相应的检验和试验。

3.锻件在表面处理过程中，应采取措施防止表面污染和损伤。

六、热处理1.锻件的热处理应按照DIN标准中的规定进行，并经过相应的检验和试验。

2.热处理工艺参数应严格控制，确保锻件具有所需的组织和性能。

3.热处理后，锻件应进行必要的检验和测试，确保其质量和性能符合要求。

七、试验和检验方法1.本标准所涉及的试验和检验方法应符合DIN标准中的规定。

2.对于某些特定要求的锻件，应根据具体情况制定相应的试验和检验方案。

3.试验和检验过程中应严格遵守相关规定，确保结果的准确性和可靠性。

八、标志和标签1.锻件上应有清晰的标志或标签，标明材料、规格、批次等信息。

2.标志或标签应采用耐久性材料制作，并能够清晰地反映锻件的重要信息。

3.在运输和储存过程中，应采取措施保护标志或标签不受损坏。

九、包装、运输和贮存1.锻件的包装应采取适当的措施，防止其在运输和储存过程中受到损伤或污染。

2.运输过程中，应采取措施确保锻件在运输过程中的稳定性和安全性。

锻件的热处理1.热处理常用设备及其使用热处理加热的专用设备称为热处理炉，根据热处理方法的不同，所用的加热炉也不同，常用的有箱式电阻炉等。

箱式电阻炉如图所示。

按工作温度可分为高温、中温及低温炉三种，其中以中温箱式电阻炉应用最广，其最高工作温度为950℃，可用于碳素钢、合金钢的退火、正火、淬火。

操作电阻炉时应注意炉衬严禁掩击，进料时不得随意乱抛，不要触碰电阻丝，以免引起短路。

电阻炉本体及温度控制系统应经常保持清洁，勤检查，防止烧毁电热元件。

炉内的氧化铁屑必须经常清除干净，以防粘在电热元件上发生短路。

Array 2.锻件的热处理工艺及其基本操作热处理是指将钢在固态下加热、保温、冷却，以改变钢的内部组织结构，从而获得所需性能的一种工艺。

锻件在热处理时，要根据零件的形状、大小、材料及其成分和性能要求，采用不同的热处理方法，如退火、正火、淬火、回火及表面热处理等。

1.退火将锻件或加热到某个温度（碳钢为740〜880℃)，保温一定时间，随后缓慢冷却（一般随炉冷却约100℃/h)的处理工艺称为退火。

退火的主要目的是降低硬度，消除内应力，改善组织和性能，为后续的机械加工和热处理做好准备。

2.正火将钢加热到某个温度，（碳钢为760〜920℃)，保温一定时间，随后从炉中取出，在静止空气中冷却的处理工艺称为正火。

锻件正火的目的与退火基本相似，但正火的冷却速度比退火稍快，故能得到较细密的组织，机械性能较退火好。

正火后的钢硬度比退火高，对于低碳钢的工件更具存良好的切削加工性能（实践表明，硬度在HB170〜HB230范围内的钢锻件，切削加工性能较好，硬度过高或过低，切削加工性能均会下降）。

而对于中碳合金钢和高碳钢的工件，则因正火后硬度偏高，切削加工性能较差，以采用退火为宜。

正火难以消除内应力，为防止工件的裂纹和变形，对大件和形状复杂件仍多采用退火处理。

从经济方面考虑，正火比退火的生产周期缩短，设备利用率提高，节约能源，降低成本，操作简便，所以在可能条件下，应尽量以正火代替退火。

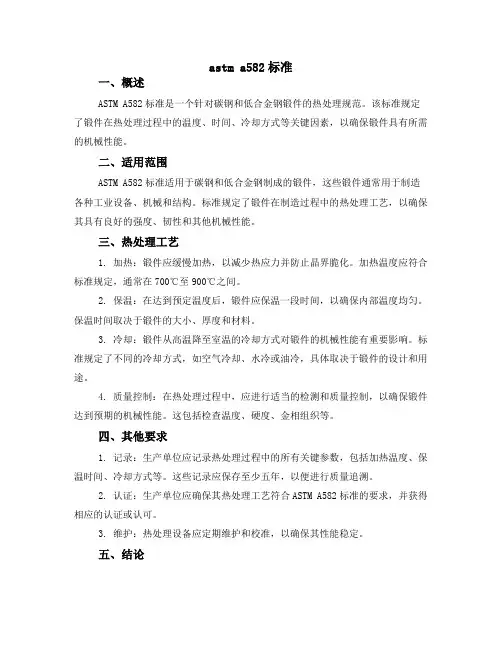

astm a582标准一、概述ASTM A582标准是一个针对碳钢和低合金钢锻件的热处理规范。

该标准规定了锻件在热处理过程中的温度、时间、冷却方式等关键因素，以确保锻件具有所需的机械性能。

二、适用范围ASTM A582标准适用于碳钢和低合金钢制成的锻件，这些锻件通常用于制造各种工业设备、机械和结构。

标准规定了锻件在制造过程中的热处理工艺，以确保其具有良好的强度、韧性和其他机械性能。

三、热处理工艺1. 加热：锻件应缓慢加热，以减少热应力并防止晶界脆化。

加热温度应符合标准规定，通常在700℃至900℃之间。

2. 保温：在达到预定温度后，锻件应保温一段时间，以确保内部温度均匀。

保温时间取决于锻件的大小、厚度和材料。

3. 冷却：锻件从高温降至室温的冷却方式对锻件的机械性能有重要影响。

标准规定了不同的冷却方式，如空气冷却、水冷或油冷，具体取决于锻件的设计和用途。

4. 质量控制：在热处理过程中，应进行适当的检测和质量控制，以确保锻件达到预期的机械性能。

这包括检查温度、硬度、金相组织等。

四、其他要求1. 记录：生产单位应记录热处理过程中的所有关键参数，包括加热温度、保温时间、冷却方式等。

这些记录应保存至少五年，以便进行质量追溯。

2. 认证：生产单位应确保其热处理工艺符合ASTM A582标准的要求，并获得相应的认证或认可。

3. 维护：热处理设备应定期维护和校准，以确保其性能稳定。

五、结论ASTM A582标准是碳钢和低合金钢锻件热处理的重要规范。

生产单位应遵守该标准，确保锻件达到预期的机械性能。

通过遵循该标准，可以确保产品的质量和可靠性，从而增加产品的市场竞争力。

目录1.钢质自由锻件加热工艺规范2.钢锭（坯）加热规范若干概念3.加热操作守则4.锻造操作守则5.锻件锻后冷却规范6.锻件锻后炉冷工艺曲线7.锻件锻后热装炉工艺曲线8.冷锻件校直前加热、校直后（补焊后）回火工艺曲线9.锻件各钢种正火（或退火）及高温回火温度表10.锻件有效截面计算方法钢质自由锻件加热工艺规范一．范围：本规范规定了钢质自由锻件的通用加热技术条件。

本规范适用于碳素钢、合金钢、高合金钢、高温合金钢（铁基、镍基）的冷、热、半热钢锭（坯）的锻造前加热二．常用钢号分组和始、终锻加热温度范围：组号钢别Q195~Q255， 10~30Ⅰ35~45，15Mn~35Mn ，15Cr~35Cr50，55，40Mn~50Mn ，35Mn2-50Mn2 ，40Cr~55Cr ，20SiMn~35SiMn ，12CrMo~50CrMo ，34CrMo1A ，30CrMnSi ， 20CrMnTi ，20MnMo ，Ⅱ12CrMoV~35CrMoV ， 20MnMoNb ， 14MnMoV~42MnMoV，38CrMoAlA ，38CrMnMo34CrNiMo~34CrNi3Mo，PCrNi1Mo~PCrNi3Mo，30Cr1Mo1V，25Cr2Ni4MoV ，22Cr2Ni4MoV ，5CrNiMo ，5CrMnMo ，37SiMn2MoV 30Cr2MoV ，40CrNiMo ，18CrNiW ，50Si2~60Si2 ，65Mn ，50CrNiW ，50CrMnMo ，60CrMnMo ，60CrMnVT7~T10 ， 9Cr，9Cr2， 9Cr2Mo ， 9Cr2V ，9CrSi ，70Cr3Mo ，Ⅲ1Cr13~4Cr13 ，86Cr2MoV ，Cr5Mo ， 17-4PH0Cr18Ni9~2Cr18Ni9 ，0Cr18Ni9Ti ， Cr17Ni2 ， F316LN50Mn18Cr4 ， 50Mn18Cr4N ， 50Mn18Cr4WN ， 18Cr18Mn18NGCr15，GCr15SiMn ， 3Cr2W8V ，CrWMo ， 4CrW2Si~6CrW2SiCr12MoV1 ， 4Cr5MoVSi(H11) ， W18Cr4VGH80， GH901， GH904 ，GH4145 ，WR26 ，ⅣNiCr20TiAl ， incone1600， incone1800始锻温度终锻温度℃℃钢锭钢坯终锻精整12501220750700 1220120075070012201200800750 12001180850800 120011808508001200 1180 850 800 1180 1160 950 900 1130 1100 930 930注 1：始锻温度为锻前加热允许最高炉温，由于钢锭的铸态初生晶粒加热时过热倾向比同钢号钢坯小，故两者的锻前加热温度相差 20℃~30℃；注 2：根据产品的特性、锻件技术条件、变形量等因素，始锻温度可以适当调整；注 3：本规范未列入的钢种，可按化学成分相近的钢号确定；注 4：重要的、关键产品的、特殊材质的钢号，其加热工艺曲线由技术部编制；注 5：几种不同的钢种，不同尺寸的钢锭（或坯料），在同一加热炉加热时，要以合金成分高的，尺寸大的钢锭（或坯料）为依据编制加热工艺曲线。

目录1.钢质自由锻件加热工艺规范2.钢锭坯加热规范若干概念3.加热操作守则4.锻造操作守则5.锻件锻后冷却规范6.锻件锻后炉冷工艺曲线7.锻件锻后热装炉工艺曲线8.冷锻件校直前加热、校直后补焊后回火工艺曲线9.锻件各钢种正火或退火及高温回火温度表10.锻件有效截面计算方法钢质自由锻件加热工艺规范一．范围：本规范规定了钢质自由锻件的通用加热技术条件;本规范适用于碳素钢、合金钢、高合金钢、高温合金钢铁基、镍基的冷、热、半热钢锭坯的锻造前加热二．常用钢号分组和始、终锻加热温度范围：注1：始锻温度为锻前加热允许最高炉温,由于钢锭的铸态初生晶粒加热时过热倾向比同钢号钢坯小,故两者的锻前加热温度相差20℃~30℃；注2：根据产品的特性、锻件技术条件、变形量等因素,始锻温度可以适当调整；注3：本规范未列入的钢种,可按化学成分相近的钢号确定；注4：重要的、关键产品的、特殊材质的钢号,其加热工艺曲线由技术部编制；注5：几种不同的钢种,不同尺寸的钢锭或坯料,在同一加热炉加热时,要以合金成分高的,尺寸大的钢锭或坯料为依据编制加热工艺曲线;三．冷钢坯;钢锭加热规范：钢锭坯加热规范若干概念1.钢锭坯入炉前的表面温度≥550℃的称为热钢锭,400~550℃的称为半热钢锭坯,≤400℃的称为冷钢锭;2.锻件半成品坯料的加热平均直径计算原则：δ -壁厚 H- 高度或长度 D- 外径1）实心圆类：当D>H时,按H计算；当D<H时,按D计算;2）筒类锻坯：H>D 当H>δ时,按δ计算;3）空心盘环类：H<D当H>δ时,按δ计算；当H<δ时,按H计算;3.为了避免锻件粗晶组织,最后一火的始锻温度可按其剩余锻造比Y确定：Y=~ 最高加热温度1050℃Y< 最高加热温度950℃4.不同钢种不同规格的坯料同炉加热时,装炉温度和升温速度均按较低的选用,保温时间按较长的选用;对要求加热温度低或保温时间短的坯料,可先出炉锻造;注：Y--锻造比加热操作守则1.钢锭坯装炉前,加热工应校对其冶炼炉号及锭件号,钢锭坯重量,尺寸以及钢锭坯的状态,并检查其表面质量,清除表面缺陷,不合格严禁装炉;2.重要的、关键产品的特殊材质的钢号,在进炉前由技术部向操作工进行技术交底;3.根据装炉实际情况,画好装炉图,记录装炉位置,做好实际操作记录,钢锭坯出炉顺序,及返回炉内锻坯位置要记录正确;4.钢锭坯加热过程中必须精心操作,严格控制装炉温度、升温或冷却速度,炉气应保持微正压,炉床上的氧化皮应定期清理;5.钢锭坯完成了加热保温时间之后因故不能出炉锻造时,可将炉温降至900~1050℃保温,若等到可出炉锻造时,则需将钢锭坯再加热至锻造温度下保温一段时间后方可出炉锻造;6.钢锭坯经炉内长时间保温之后因故不需再加热时,必须随炉以≤80℃/h 的降温速度将钢锭冷至250℃以下方可出炉;7.加热炉喷嘴要避免火焰直接喷射在钢锭坯的表面上,经常检查热电偶、热工仪表,使其正常运行,并维护和保养加热炉设备;锻造操作守则1.锻造前应熟悉锻造工艺卡的内容,重要、关键锻件,技术部门需要进行技术交底;2.锻造生产是集体操作,一定要开好班前会,了解加热情况,做好设备、工具准备工作,做到分工明确,指挥者应对生产的质量和安全负责;3.在生产中应做到“三勤”：勤量、勤卡、勤查；“四准”：标尺要定准、样棒要划准、卡钳要量准、尺寸要记准;4.生产时必须按照工艺卡进行锻造,不得任意改动,如工艺卡不合理或因特殊情况不能按照工艺卡执行,应及时向技术部反映,及时解决;5.锻造指挥者必须认真执行确保锻造工艺卡上各项工艺参数到位、锻造尺寸到位,确保锻件的锻造比镦粗比、拔长比,重要关键锻件做好生产过程的记录;6.严格控制终锻温度,特别是关键、重要锻件、高合金钢、高温合金钢;7.锻件完工后,锻件必须在相当于钢锭的底部端打上钢印钢号、冶炼炉号和锻件号,钢印必须正确、清楚;8.料头应用油漆写明分类标记,以便回收回炉;9.对于关键、重要锻件,或试制新产品钢种的锻件,有关技术人员必须跟班在现场,及时处理可能遇到的问题;锻件锻后冷却规范1.锻件锻后冷却必须按规范执行;若有特殊情况不能按规范执行须由技术部同意,并有书面意见;2.沙冷锻件,必须将沙子全部覆盖在锻件上,而不是将锻件置于沙坑中;3.锻件炉冷要根据不同钢种炉冷曲线工艺规范执行;4.锻件热装炉是按锻件锻后热处理曲线工艺规范执行锻件锻后正火、回火或退火;5.钢锭或钢坯冶炼工艺是采用EF+LF+VD或VODC方法;锻件锻后冷却规范按截面尺寸向下调低一档;锻件锻后炉冷工艺曲线一．一般锻件锻后炉冷工艺曲线Ⅰ：按锻件锻后冷却规范的炉冷钢号确定保温时间Ⅰ：1.Ⅱ类钢号炉冷保温时间按有效截面尺寸计算：~2h/100mm;2.Ⅲ类钢号炉冷保温时间按有效截面尺寸计算：~3h/100mm;3.Ⅳ类钢号炉冷保温时间按有效截面尺寸计算：4~5h/100mm; 二．重要锻件、有特殊要求的锻件锻后炉冷工艺曲线Ⅱ：一．一般锻件锻后热装炉——正火+回火热处理工艺曲线：2.640~660℃保温时间Ⅰ按2-3h保温时间计算；3.正火温度保温时间Ⅱ按有效截面尺寸计算：1~100mm；4.350~400℃过冷保温时间Ⅲ按有效截面尺寸计算：~1h/100mm；5.高温回火保温时间Ⅳ按有效截面尺寸：Ⅱ类钢号高温回火保温时间~2h/100mm,Ⅲ类钢号高温回火保温时间~100mm,Ⅳ类钢号高温回火保温时间4~5h/100mm;二．滚珠轴承钢、冷轧辊钢锻后热装炉球化退火工艺曲线：~650℃保温时间Ⅰ按3-4h保温时间计算；~800℃保温时间Ⅱ按有效截面尺寸计算：mm；~720℃650~670℃保温时间Ⅲ按有效截面尺寸计算：2h/mm;冷锻件校直前加热、校直补焊后回火工艺曲线。

锻造技术要求一、总则1、本技术要求包括加热要求、自由锻基本工序要求，锻后冷却和热处理要求。

2、严格执行技术要求是保证产品质量的重要条件和必须的生产技术纪律，因此必须严格按技术要求进行操作。

二、操作要求1、锻造有色金属和高合金钢时，要预热上、下砧板和工模具。

2、胎模锻时，工作者应先检查模膛表面质量，并将模具均匀加热到200°C—250°C。

3、锻造过程中坯料产生缺陷应及时消除，再继续锻造，特殊情况下，允许加大局部留量，或者经中间冷却后再处理。

4、严格控制锻造温度范围，特别是关键产品和高合金钢锻件，不准低温锻造。

锻后修整温度可比终锻温度低50-80℃。

5、返修品的加热温度应低于该件的始锻温度。

三、加热要求1、加热前，要熟悉加热规范，检查有关仪器仪表、点火装置和烧咀等，以保证加热炉在正常状态下工作。

2、坯料装炉前，应清理炉膛。

3、不同截面的钢料同炉加热时，按截面大的加热规范进行加热，先锻截面小的。

4、坯料装炉时，应合理放置，加热过程中要勤翻转，保证受热均匀。

5、在保证质量的前提下，一般钢种均可快速加热，以减小材料的氧化、脱碳，提高生产率。

6、高温时，在保证燃烧的情况下，应减少过剩空气量，使炉内保持正压，以免金属过热过烧。

7、坯料装炉时要少装、勤装，避免在高温区停留的时间过长。

因故超过最大保温时间不能锻造时，应降温保温，以免坯料烧坏。

8、铜料和钢料交替使用同一加热炉。

加热铜料时，必须用钢板将坯料与炉底、炉墙隔开。

加热铜料后的加热炉，必须用食盐彻底清理后方可加热钢料。

9、铜料与钢料不得同炉加热。

四、自由锻基本工序守则1、镦粗1、1镦粗前，坯料高度与直径（或边长）之比，不得超过2.5—3，最好在2—2.2的范围内。

1、2镦粗前，坯料高度应小于锻锤行程的75﹪。

1、3坯料两端面应平整并与轴心垂直。

1、4坯料表面不得有凹坑，裂纹等缺陷。

1、5镦粗时，要将坯料围绕其轴心线不停地转动，发生弯曲时必须立即校正。

编号：PKJS0628-2103 文件名称：热处理工艺规程编号：PKJS0628-2103一、热处理工艺规范1.1正火（1）定义：正火是把钢加热到Ac3（亚共析钢）或Acm（过共析钢）以上适当温度，保温后在空气中冷却的热处理方法。

（2）范围：A、作为低碳钢和某些低合金结构铸钢及锻件消除应力、细化组织、改善切削加工性能和淬火前的预备热处理。

B、消除网状碳化物，为球化退火作准备。

C、用于某些碳素钢、低合金钢工件在淬火返修时，消除内应力和细化组织，以防重新淬火时产生开裂和变形。

D、作为普通结构件的最终热处理。

一些受力不大，只需一定的综合力学性能的的结构件，采用正火就能满足其使用性能要求。

（3）工艺：A、加热温度。

亚共析钢的加热温度为Ac3+30～50℃，过共析钢的加热温度为Acm+30～50℃。

B、保温时间。

保温时间与工件有效厚度有关，以工件截面温度均匀为原则（保温时间的计算可参考淬火）。

C、冷却。

正火工件的冷却一般为空冷，大型工件根据截面尺寸的大小，可采用风冷或喷雾冷却，以获得预期的组织和性能。

1.2淬火（1）定义：淬火是把钢加热到Ac3或Ac1以上温度，保温一定时间，然后以适当方式冷却，以获得马氏体或（和）贝氏体组织的热处理工艺。

工件经淬火和回火处理后，其组织与淬火前相比发生了很大的变化，力学性能有很大的提高，可以充分地发挥材料的潜力，使工件具有良好的使用性能。

（2）目的：A、提高工件的力学性能，如硬度、强度、耐磨性、弹性极限等。

B、改善某些特殊钢种的物理性能或化学性能，如耐蚀性、磁性、导电性等。

（3）工艺：淬火温度主要取决于钢的化学成分，再结合具体工艺因素综合考虑决定，如工件的尺寸、形状、钢的奥氏体晶粒长大倾向、加热方式及冷却介质等。

1)淬火温度A、亚共析钢淬火温度为Ac3+ 30～50℃。

亚共析钢加热到这一温度范围时，钢中的铁素体完全溶于奥氏体中，成为细晶粒奥氏体，淬火后便得到晶粒细小的马氏体。

热处理工艺规范一、淬火、回火工艺规范1．淬火、回火准备工作：1）检查设备，仪表是否正常；2）正确选择夹具；3）检查零件表面是否有碰伤、裂纹、锈斑等缺陷；4）确认零件要求的淬火部位硬度、变形等的技术要求，核对零件的形状、材料的加工状态是否与图样及工艺文件相符合；5）表面不允许氧化、脱碳的零件，当在空气炉加热时，应采取防氧化脱碳剂装箱保护或采用真空炉加热；6）易开裂的部位如尖角靠边的孔，应采取预防措施，如塞石棉、耐火泥等。

2．常见材料淬火、回火工艺规范1）加热温度表1 常用材料的常规淬火、回火规范注：Cr12Mo1V1 即 D2（美国）、1.2379（德国）、SLD（日立）、SKD11（日本）、K110（奥地利）；9CrWMn 即 O1（美国）、1.2510（德国）、K460（奥地利）；4Cr5MoSiV1 即 H13（美国）、1.2344（德国）、8407/8402（一胜百）、W302（奥地利）；7Cr7Mo3V2Si 即 LD1；HS-1是高级火焰淬火，多用模具钢；除45号钢或特别说明均采用回火两次的工艺。

2）淬火保温时间t =8～10 min+kαDk——装炉系数（1～1.5）；α——保温系数（见表2）；D——零件有效厚度。

表2 淬火保温系数3）回火保温时间①工件有效厚度d<=50mm，保温2小时；②工件有效厚度d>50mm，按照保温时间t=d/25（小时）计算；③每次回火后空冷至室温，再进行下次回火。

4）去应力（入炉时效）①高合金钢550~650℃，热透后，保温时间>3小时；3．淬火和回火设备1）淬火设备——真空淬火炉、中温箱式炉、高温箱式炉。

2）回火设备——真空回火炉、中温箱式炉。

3）冷却设备——水槽、油槽、风箱。

4．操作方法1）零件应均匀摆放于炉内有效加热区，在箱式炉中一般为单层排列加热，工件间适当间隙。

小件可适当堆放，但要酌情增加保温时间。

2）细长零件加热要考虑装炉方法，以减少工件变形，如垂直吊挂，侧立放平支稳等。

锻件热处理工艺操作规程锻件热处理工艺操作规程一、前期准备：1. 准备工艺文件：根据锻件材料、尺寸和要求，编制热处理工艺文件，包括锻件的加热温度、保温时间、冷却方式等。

2. 准备设备：检查热处理设备的运行状态和性能，确保设备正常工作。

3. 准备材料：检查锻件的尺寸和质量，选择合适的热处理料、保护气氛和保护罩。

4. 安全措施：检查热处理设备的安全措施，包括液氮罐、电源线路、紧急停机按钮等。

二、加热处理：1. 加热设备：根据工艺文件要求，将锻件放入适当的加热设备，保证加热设备的温度和稳定性。

2. 加热温度：根据锻件材料和工艺文件要求，控制加热温度在合适的范围内，避免过高或过低。

3. 加热时间：根据工艺文件要求，控制加热时间，保证锻件完全加热到设定温度。

4. 保温时间：根据工艺文件要求，保持锻件在设定温度下的保温时间，保证锻件内部组织的均匀化和稳定化。

三、冷却处理：1. 冷却方式：根据工艺文件要求，选择合适的冷却方式，如水淬、油淬、盐渍淬等。

2. 冷却时间：根据工艺文件要求，控制冷却时间，保证锻件在冷却过程中的均匀冷却。

3. 冷却速率：根据工艺文件要求，控制冷却速率，避免过快或过慢引起组织不均匀或产生应力。

四、补偿措施：1. 处理后的锻件可能会出现尺寸和形状的变化，根据实际情况，采取合适的补偿措施，如修磨、再加工等。

2. 对于出现裂纹、变形等质量问题的锻件，及时采取相应的修复措施，保证产品质量。

五、记录和检验：1. 记录：对每一批锻件的热处理过程进行详细的记录，包括加热温度、保温时间、冷却方式、冷却时间等。

2. 检验：对处理后的锻件进行检验，包括金相组织观察、硬度测试、化学成分分析等，确保锻件达到设计和规范要求。

六、后期清理：1. 清理设备和工作场所：对加热设备、冷却设备和工作场所进行清理，清除杂物和残留物。

2. 存储锻件：对处理后的锻件进行妥善存放，防止锻件受潮、腐蚀或损坏。

以上是锻件热处理工艺操作规程的主要内容，通过合理的操作，可以保证锻件在热处理过程中获得良好的组织和性能，提高产品的质量和使用寿命。

锻后热处理的目的：锻后热处理又称第一热处理或预备热处理。

主要目的是防止白点与氢脆，消除内应力，降低硬度，改善锻件的切削性能，改善零件内部组织，细化晶粒，为最终热处理做好组织准备。

对不再进行最终热处理的零件，通过本道热处理工序后，达到零件技术条件规定的各项要求。

钢的正火和退火选择一般原则：正火和退火在某种程序上有相似之处，它们在实际生产中，有时可以相互代替的。

退火和正火的选用原则主要从如下三方面考虑：1、从使用性能上考虑：如果钢件的性能要求不太高，随后不再进行淬火和回火的话，则往往可以用正火来提高力学性能；但如果零件的形状比较复杂，正火的冷却速度有形成裂纹危险的话，则采用退火。

另外从减少最终热处理（淬火）的变形开裂倾向来看，退火比正火好。

2、从切削性能上考虑：一般来说，金属的硬度在160-240HBS范围内的切削加工性能比较良好，过高的硬度不但难以加工且会造成刀具很快磨损，而过低的硬度则形成很长的切削缠绕刀具，造成刀具发热和磨损，加工后零件表面粗糙度较大。

低中碳结构钢以正火作为预先热处理比较合适，高碳结构钢和工具钢则以退火较好。

3、从经济上考虑：正火比退火的生产周期短，能耗少且操作简单，故在可能的条件下应优先考虑以正火代替退火。

装炉时应注意什么？解释一下台车炉均温、保温、封炉冷、炉冷概念：装炉时应全面考虑工艺要求、加热均匀性、便于目测、出炉方便、冷却均匀等，并力求做到台车负荷均匀。

台车炉均温指炉顶偶达到规定之温度，保温指炉温、件温、偶温三温一致，工件温度及其均匀性以大表读数和目测工件表面颜色为准。

封炉冷为停火并关闭闸板、点火孔炉冷，在冷却过程中不得打开炉门和炉盖。

炉冷台车炉400度，井式炉300度以上停火关闭闸板炉内冷却，在上述温度下为打开闸板冷却。

退火、正火缺陷，返修方法：过烧：形成原因：加热温度过高使晶界氧化或局部熔化。

返修方法：报废。

黑斑：形成原因：高碳钢加热温度过高保温时间过长使渗碳体石墨化，断口呈灰黑色。

锻造及锻后热处理工艺规范标准化管理部编码-[99968T-6889628-J68568-1689N]目录1.钢质自由锻件加热工艺规范2.钢锭（坯）加热规范若干概念3.加热操作守则4.锻造操作守则5.锻件锻后冷却规范6.锻件锻后炉冷工艺曲线7.锻件锻后热装炉工艺曲线8.冷锻件校直前加热、校直后（补焊后）回火工艺曲线9.锻件各钢种正火（或退火）及高温回火温度表10.锻件有效截面计算方法钢质自由锻件加热工艺规范一．范围：本规范规定了钢质自由锻件的通用加热技术条件。

本规范适用于碳素钢、合金钢、高合金钢、高温合金钢（铁基、镍基）的冷、热、半热钢锭（坯）的锻造前加热二．常用钢号分组和始、终锻加热温度范围：注1：始锻温度为锻前加热允许最高炉温，由于钢锭的铸态初生晶粒加热时过热倾向比同钢号钢坯小，故两者的锻前加热温度相差20℃~30℃；注2：根据产品的特性、锻件技术条件、变形量等因素，始锻温度可以适当调整；注3：本规范未列入的钢种，可按化学成分相近的钢号确定；注4：重要的、关键产品的、特殊材质的钢号，其加热工艺曲线由技术部编制；注5：几种不同的钢种，不同尺寸的钢锭（或坯料），在同一加热炉加热时，要以合金成分高的，尺寸大的钢锭（或坯料）为依据编制加热工艺曲线。

三．冷钢坯。

钢锭加热规范：钢锭（坯）加热规范若干概念1.钢锭（坯）入炉前的表面温度≥550℃的称为热钢锭，400~550℃的称为半热钢锭（坯），≤400℃的称为冷钢锭。

2.锻件半成品坯料的加热平均直径计算原则：δ -壁厚 H- 高度或长度 D- 外径1）实心圆类：当D>H时，按H计算；当D<H时，按D计算。

2）筒类锻坯：H>D 当H>δ时，按δ计算。

3）空心盘（环）类：H<D当H>δ时，按δ计算；当H<δ时，按H计算。

3.为了避免锻件粗晶组织，最后一火的始锻温度可按其剩余锻造比（Y）确定：Y=~ 最高加热温度1050℃Y< 最高加热温度950℃4.不同钢种不同规格的坯料同炉加热时，装炉温度和升温速度均按较低的选用，保温时间按较长的选用。

锻件热处理质量检验指标及控制（一）引言概述：锻件热处理是一个关键的工艺环节，它可以显著改善锻件的力学性能和组织结构，从而提高产品的质量。

在热处理过程中，质量检验和控制是确保锻件达到规定要求的关键。

本文将介绍锻件热处理质量检验指标及控制的相关内容，包括检验指标的选择、工艺参数的控制和质量控制方法等。

正文：一、检验指标的选择1.强度指标1.1 抗拉强度1.2 屈服强度1.3 冲击韧性2.硬度指标2.1 低倍显微硬度2.2 高倍显微硬度2.3 维氏硬度3.组织结构指标3.1 晶粒尺寸3.2 相含量3.3 碳化物含量4.尺寸精度指标4.1 尺寸偏差4.2 表面质量4.3 焊接裂纹5.金相指标5.1 金相组织5.2 相间过渡区5.3 成分分析二、工艺参数的控制1.加热温度控制1.1 初加热温度1.2 保温温度1.3 终加热温度2.保温时间控制2.1 保温时间的确定2.2 保温时间的控制方法2.3 保温时间对质量影响的评估3.冷却速率控制3.1 冷却介质的选择3.2 冷却方法的选择3.3 冷却速率的控制要点4.退火工艺控制4.1 退火温度4.2 退火时间4.3 退火方式5.淬火工艺控制5.1 淬火介质的选择5.2 淬火温度的控制5.3 淬火时间的控制三、质量控制方法1.热处理前的质量控制1.1 原材料的质量检验1.2 锻件的准备和预处理1.3 工艺参数的选择和优化2.热处理中的质量控制2.1 加热过程的监控2.2 保温时间的控制2.3 冷却速率的控制2.4 环境温度和湿度的控制3.热处理后的质量控制3.1 检验指标的测试方法3.2 锻件的性能测试3.3 质量记录和分析四、问题处理和改进措施1.常见问题分析1.1 组织性能不符合要求1.2 硬度不均匀1.3 尺寸偏差过大2.问题处理方法2.1 调整工艺参数2.2 优化退火工艺2.3 改进冷却方法3.质量改进措施3.1 完善设备设施3.2 强化人员培训3.3 实施质量管理体系五、总结通过对锻件热处理质量检验指标及控制的介绍，我们可以看出，热处理质量的好坏直接影响到锻件的性能和使用寿命。
