下载文档原格式

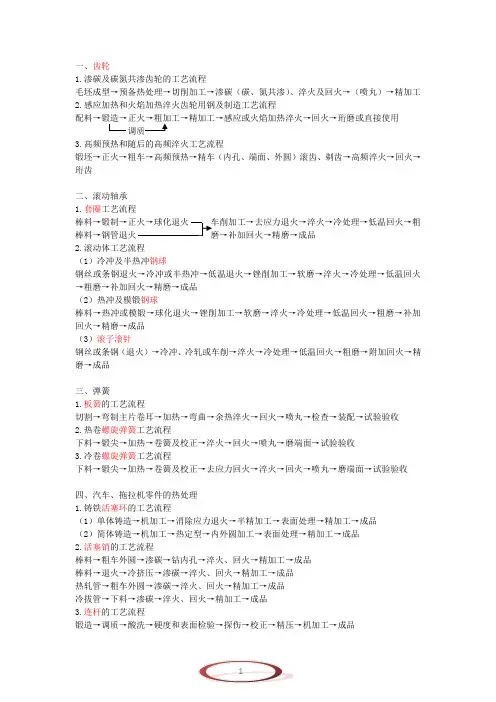

一、齿轮1.渗碳及碳氮共渗齿轮的工艺流程毛坯成型→预备热处理→切削加工→渗碳（碳、氮共渗）、淬火及回火→（喷丸）→精加工2.感应加热和火焰加热淬火齿轮用钢及制造工艺流程3.高频预热和随后的高频淬火工艺流程锻坯→正火→粗车→高频预热→精车（内孔、端面、外圆）滚齿、剃齿→高频淬火→回火→珩齿二、滚动轴承1.套圈工艺流程2.滚动体工艺流程（1）冷冲及半热冲钢球钢丝或条钢退火→冷冲或半热冲→低温退火→锉削加工→软磨→淬火→冷处理→低温回火→粗磨→补加回火→精磨→成品（2）热冲及模锻钢球棒料→热冲或模锻→球化退火→锉削加工→软磨→淬火→冷处理→低温回火→粗磨→补加回火→精磨→成品（3）滚子滚针钢丝或条钢（退火）→冷冲、冷轧或车削→淬火→冷处理→低温回火→粗磨→附加回火→精磨→成品三、弹簧1.板簧的工艺流程切割→弯制主片卷耳→加热→弯曲→余热淬火→回火→喷丸→检查→装配→试验验收2.热卷螺旋弹簧工艺流程下料→锻尖→加热→卷簧及校正→淬火→回火→喷丸→磨端面→试验验收3.冷卷螺旋弹簧工艺流程下料→锻尖→加热→卷簧及校正→去应力回火→淬火→回火→喷丸→磨端面→试验验收四、汽车、拖拉机零件的热处理1.铸铁活塞环的工艺流程（1）单体铸造→机加工→消除应力退火→半精加工→表面处理→精加工→成品（2）简体铸造→机加工→热定型→内外圆加工→表面处理→精加工→成品2.活塞销的工艺流程棒料→粗车外圆→渗碳→钻内孔→淬火、回火→精加工→成品棒料→退火→冷挤压→渗碳→淬火、回火→精加工→成品热轧管→粗车外圆→渗碳→淬火、回火→精加工→成品冷拔管→下料→渗碳→淬火、回火→精加工→成品3.连杆的工艺流程锻造→调质→酸洗→硬度和表面检验→探伤→校正→精压→机加工→成品4.渗碳钢气门挺杆的工艺流程棒料→热镦→机加工成型→渗碳→淬火、回火→精加工→磷化→成品5.合金铸铁气门挺杆的工艺流程合金铸铁整体铸造（间接端部冷激）→机械加工→淬火、回火→精加工→表面处理→成品合金铸铁整体铸造（端部冷激）→机械加工→消除应力退火→精加工→表面处理→成品钢制杆体→堆焊端部（冷激）→回火→精加工→成品钢制杆体→对焊→热处理→精加工→表面处理→成品6.马氏体型耐热钢排气阀的工艺流程马氏体耐热钢棒料→锻造成型→调质→校直→机加工→尾部淬火→抛光→成品7.半马氏体半奥氏体型耐热钢（Gr13Ni7Si2）排气阀的工艺流程棒料→顶锻→精压→热处理→精加工→成品8.奥氏体耐热钢排气阀的工艺流程棒料→顶锻→精压→阀面和尾部堆焊耐热合金→热处理→杆部滚压或软氮化→精加工→成品9.半轴调质的工艺流程合金结构钢棒料→锻造成形→正火或退火→机械加工→调质→校直→精加工→成品10.半轴的表面淬火的工艺流程棒料→锻造成形→预先热处理→校直→机械加工→表面淬火→校直→精加工→成品11.柱塞副和喷油嘴偶件的工艺流程热扎退火棒料→自动机加工成型→热处理→精加工→时效→成品12.拖拉机履带板（1）40SiMn2履带板的热处理热轧成形→下料→机加工→热处理→成品（2）ZGMn13履带板的热处理铸造成型→热处理→成品五、金属切削机床零件的热处理1.机床导轨（1）MM7125平面磨床立柱镶钢导轨锻造→正火→机加工→消除应力退火→机加工→淬火→回火→磨（2）M9025工具曲线磨床镶钢导轨锻造→退火→机加工→淬火→回火→磨（3）S788轴承磨床镶钢导轨机加工→消除应力退火→机加工→渗碳→淬火→回火→磨→时效（4）MZ208轴承磨床镶钢导轨锻造→退火→机加工→消除应力退火→机加工→淬火→冰冷处理→回火→磨→时效2.机床主轴（1）CA6104车窗主轴（45钢）下料→粗加工→正火→机加工→高频淬火→回火→磨（2）T68、T611镗床的镗杆及MGB132磨床的主轴（35CrMoAlA钢）下料→粗车→调质→精车→消除应力处理→粗磨→渗氮→粗磨（3）SGC630精密丝杠车床主轴（12CrNi3A）锻造→正火→机加工→渗碳→正火→校直→消除应力→机加工→头部淬火→颈部淬火→回火→磨→时效（4）X62W万能升降台铣床主轴（球墨铸铁QT60-2）铸造→机加工→淬火→回火（5）M1040无心磨床主轴（球墨铸铁QT60-2）铸造→机加工→正火→机加工3.丝杠（1）7级或7级精度一下的一般丝杠（45钢）下料→正火或调质→校直→消除应力处理→机加工（2）6级或6级以上精密不淬硬丝杠（T10或T12钢）球化退火→机加工→消除应力处理→机加工→时效→精加工（3）中大型精密淬硬丝杠（CrWMn）锻造→球化退火→机加工→消除应力→机加工→消除应力→机加工→淬火、回火→冰冷处理→回火→探伤→机加工→时效→精加工→时效→精加工（4）中小型精密淬硬丝杠（9Mn2V）锻造→球化退火→机加工→消除应力→机加工→淬硬淬火→回火→冰冷处理→回火、探伤→机加工→时效→精加工→时效→精加工（5）滚珠丝杠（GCr15，GCr15SiMn）4.弹簧卡头（1）卧式多轴自动车床夹料卡头（9SiCr）锻造→退火→机加工→淬火→回火→机加工→磨开口→胀大定型（2）卧式多轴自动车床送料卡头（T8A钢）锻造→退火→机加工→淬火→回火→磨（3）仪表机床小型专用卡头（60Si2）退火→机加工→淬火→回火→磨（4）磨阀辨机床专用卡头（65Mn）锻造→正火→高温→回火→机加工→淬火→回火→机加工5.摩擦片（1）X62W万能升降台铣床摩擦片（A3）机加工→渗碳→淬火→回火→机加工→回火（2）DLMO电磁离合器摩擦片（65Mn）冲片→淬火→回火→磨（3）电磁离合器摩擦片（6SiMnV）锻造→退火→切片→淬火→回火→磨6.FW250万能分度头主轴（45）锻造→正火→机加工→淬火→回火→机加工7.万能分度头蜗杆（20Cr）正火→机加工→渗碳→机加工→淬火→回火→机加工8.三爪卡盘卡爪（45）正火→机加工→淬火→回火→高频淬火→回火→法蓝→磨加工9.三爪卡盘丝（45）锻造→正火→机加工→淬火→回火→法蓝→磨六、活塞1.20CrMnMo钢制活塞的热处理锻造→正火→检验→机加工→渗碳→检验→正火→淬火→清洗→回火→检验→喷砂→磨削2.钒钢活塞的热处理下料→锻造→检验→预先淬火→球化退火→检验→机加工→淬火→回火→检验→磨削七、凿岩机钎尾锻造→退火→检验→渗碳→检验→淬火→回火→清洗→检验→磨削。
一、齿轮1.渗碳及碳氮共渗齿轮的工艺流程毛坯成型→预备热处理→切削加工→渗碳（碳、氮共渗）、淬火及回火→（喷丸）→精加工2.感应加热和火焰加热淬火齿轮用钢及制造工艺流程3.高频预热和随后的高频淬火工艺流程锻坯→正火→粗车→高频预热→精车（内孔、端面、外圆）滚齿、剃齿→高频淬火→回火→珩齿二、滚动轴承1.套圈工艺流程2.滚动体工艺流程（1）冷冲及半热冲钢球钢丝或条钢退火→冷冲或半热冲→低温退火→锉削加工→软磨→淬火→冷处理→低温回火→粗磨→补加回火→精磨→成品（2）热冲及模锻钢球棒料→热冲或模锻→球化退火→锉削加工→软磨→淬火→冷处理→低温回火→粗磨→补加回火→精磨→成品（3）滚子滚针钢丝或条钢（退火）→冷冲、冷轧或车削→淬火→冷处理→低温回火→粗磨→附加回火→精磨→成品三、弹簧1.板簧的工艺流程切割→弯制主片卷耳→加热→弯曲→余热淬火→回火→喷丸→检查→装配→试验验收2.热卷螺旋弹簧工艺流程下料→锻尖→加热→卷簧及校正→淬火→回火→喷丸→磨端面→试验验收3.冷卷螺旋弹簧工艺流程下料→锻尖→加热→卷簧及校正→去应力回火→淬火→回火→喷丸→磨端面→试验验收四、汽车、拖拉机零件的热处理1.铸铁活塞环的工艺流程（1）单体铸造→机加工→消除应力退火→半精加工→表面处理→精加工→成品（2）简体铸造→机加工→热定型→内外圆加工→表面处理→精加工→成品2.活塞销的工艺流程棒料→粗车外圆→渗碳→钻内孔→淬火、回火→精加工→成品棒料→退火→冷挤压→渗碳→淬火、回火→精加工→成品热轧管→粗车外圆→渗碳→淬火、回火→精加工→成品冷拔管→下料→渗碳→淬火、回火→精加工→成品3.连杆的工艺流程锻造→调质→酸洗→硬度和表面检验→探伤→校正→精压→机加工→成品4.渗碳钢气门挺杆的工艺流程棒料→热镦→机加工成型→渗碳→淬火、回火→精加工→磷化→成品5.合金铸铁气门挺杆的工艺流程合金铸铁整体铸造（间接端部冷激）→机械加工→淬火、回火→精加工→表面处理→成品合金铸铁整体铸造（端部冷激）→机械加工→消除应力退火→精加工→表面处理→成品钢制杆体→堆焊端部（冷激）→回火→精加工→成品钢制杆体→对焊→热处理→精加工→表面处理→成品6.马氏体型耐热钢排气阀的工艺流程马氏体耐热钢棒料→锻造成型→调质→校直→机加工→尾部淬火→抛光→成品7.半马氏体半奥氏体型耐热钢（Gr13Ni7Si2）排气阀的工艺流程棒料→顶锻→精压→热处理→精加工→成品8.奥氏体耐热钢排气阀的工艺流程棒料→顶锻→精压→阀面和尾部堆焊耐热合金→热处理→杆部滚压或软氮化→精加工→成品9.半轴调质的工艺流程合金结构钢棒料→锻造成形→正火或退火→机械加工→调质→校直→精加工→成品10.半轴的表面淬火的工艺流程棒料→锻造成形→预先热处理→校直→机械加工→表面淬火→校直→精加工→成品11.柱塞副和喷油嘴偶件的工艺流程热扎退火棒料→自动机加工成型→热处理→精加工→时效→成品12.拖拉机履带板（1）40SiMn2履带板的热处理热轧成形→下料→机加工→热处理→成品（2）ZGMn13履带板的热处理铸造成型→热处理→成品五、金属切削机床零件的热处理1.机床导轨（1）MM7125平面磨床立柱镶钢导轨锻造→正火→机加工→消除应力退火→机加工→淬火→回火→磨（2）M9025工具曲线磨床镶钢导轨锻造→退火→机加工→淬火→回火→磨（3）S788轴承磨床镶钢导轨机加工→消除应力退火→机加工→渗碳→淬火→回火→磨→时效（4）MZ208轴承磨床镶钢导轨锻造→退火→机加工→消除应力退火→机加工→淬火→冰冷处理→回火→磨→时效2.机床主轴（1）CA6104车窗主轴（45钢）下料→粗加工→正火→机加工→高频淬火→回火→磨（2）T68、T611镗床的镗杆及MGB132磨床的主轴（35CrMoAlA钢）下料→粗车→调质→精车→消除应力处理→粗磨→渗氮→粗磨（3）SGC630精密丝杠车床主轴（12CrNi3A）锻造→正火→机加工→渗碳→正火→校直→消除应力→机加工→头部淬火→颈部淬火→回火→磨→时效（4）X62W万能升降台铣床主轴（球墨铸铁QT60-2）铸造→机加工→淬火→回火（5）M1040无心磨床主轴（球墨铸铁QT60-2）铸造→机加工→正火→机加工3.丝杠（1）7级或7级精度一下的一般丝杠（45钢）下料→正火或调质→校直→消除应力处理→机加工（2）6级或6级以上精密不淬硬丝杠（T10或T12钢）球化退火→机加工→消除应力处理→机加工→时效→精加工（3）中大型精密淬硬丝杠（CrWMn）锻造→球化退火→机加工→消除应力→机加工→消除应力→机加工→淬火、回火→冰冷处理→回火→探伤→机加工→时效→精加工→时效→精加工（4）中小型精密淬硬丝杠（9Mn2V）锻造→球化退火→机加工→消除应力→机加工→淬硬淬火→回火→冰冷处理→回火、探伤→机加工→时效→精加工→时效→精加工（5）滚珠丝杠（GCr15，GCr15SiMn）4.弹簧卡头（1）卧式多轴自动车床夹料卡头（9SiCr）锻造→退火→机加工→淬火→回火→机加工→磨开口→胀大定型（2）卧式多轴自动车床送料卡头（T8A钢）锻造→退火→机加工→淬火→回火→磨（3）仪表机床小型专用卡头（60Si2）退火→机加工→淬火→回火→磨（4）磨阀辨机床专用卡头（65Mn）锻造→正火→高温→回火→机加工→淬火→回火→机加工5.摩擦片（1）X62W万能升降台铣床摩擦片（A3）机加工→渗碳→淬火→回火→机加工→回火（2）DLMO电磁离合器摩擦片（65Mn）冲片→淬火→回火→磨（3）电磁离合器摩擦片（6SiMnV）锻造→退火→切片→淬火→回火→磨6.FW250万能分度头主轴（45）锻造→正火→机加工→淬火→回火→机加工7.万能分度头蜗杆（20Cr）正火→机加工→渗碳→机加工→淬火→回火→机加工8.三爪卡盘卡爪（45）正火→机加工→淬火→回火→高频淬火→回火→法蓝→磨加工9.三爪卡盘丝（45）锻造→正火→机加工→淬火→回火→法蓝→磨六、活塞1.20CrMnMo钢制活塞的热处理锻造→正火→检验→机加工→渗碳→检验→正火→淬火→清洗→回火→检验→喷砂→磨削2.钒钢活塞的热处理下料→锻造→检验→预先淬火→球化退火→检验→机加工→淬火→回火→检验→磨削七、凿岩机钎尾锻造→退火→检验→渗碳→检验→淬火→回火→清洗→检验→磨削。
锻件的热处理1.热处理常用设备及其使用热处理加热的专用设备称为热处理炉，根据热处理方法的不同，所用的加热炉也不同，常用的有箱式电阻炉等。
箱式电阻炉如图所示。
按工作温度可分为高温、中温及低温炉三种，其中以中温箱式电阻炉应用最广，其最高工作温度为950℃，可用于碳素钢、合金钢的退火、正火、淬火。
操作电阻炉时应注意炉衬严禁掩击，进料时不得随意乱抛，不要触碰电阻丝，以免引起短路。
电阻炉本体及温度控制系统应经常保持清洁，勤检查，防止烧毁电热元件。
炉内的氧化铁屑必须经常清除干净，以防粘在电热元件上发生短路。
Array 2.锻件的热处理工艺及其基本操作热处理是指将钢在固态下加热、保温、冷却，以改变钢的内部组织结构，从而获得所需性能的一种工艺。
锻件在热处理时，要根据零件的形状、大小、材料及其成分和性能要求，采用不同的热处理方法，如退火、正火、淬火、回火及表面热处理等。
1.退火将锻件或加热到某个温度（碳钢为740〜880℃)，保温一定时间，随后缓慢冷却（一般随炉冷却约100℃/h)的处理工艺称为退火。
退火的主要目的是降低硬度，消除内应力，改善组织和性能，为后续的机械加工和热处理做好准备。
2.正火将钢加热到某个温度，（碳钢为760〜920℃)，保温一定时间，随后从炉中取出，在静止空气中冷却的处理工艺称为正火。
锻件正火的目的与退火基本相似，但正火的冷却速度比退火稍快，故能得到较细密的组织，机械性能较退火好。
正火后的钢硬度比退火高，对于低碳钢的工件更具存良好的切削加工性能（实践表明，硬度在HB170〜HB230范围内的钢锻件，切削加工性能较好，硬度过高或过低，切削加工性能均会下降）。
而对于中碳合金钢和高碳钢的工件，则因正火后硬度偏高，切削加工性能较差，以采用退火为宜。
正火难以消除内应力，为防止工件的裂纹和变形，对大件和形状复杂件仍多采用退火处理。
从经济方面考虑，正火比退火的生产周期缩短，设备利用率提高，节约能源，降低成本，操作简便，所以在可能条件下，应尽量以正火代替退火。
锻后热处理工艺研讨学院：班级：小组成员：指导老师：日期：3013年10月17日目录一、锻件热处理概述： (2)二、锻件热处理的目的和作用 (2)三、中小型锻件热处理 (2)四、大型锻件热处理 (8)五、热处理炉 (10)参考文献： (12)锻后热处理工艺研讨一、锻件热处理概述：锻件在机械加工前后，均须进行热处理。
机械加工前的热处理称为锻件热处理（也称毛坯热处理或第一热处理）。
机械加工后的热处理称为零件热处理（也称最终热处理或第二热处理）。
通常锻件热处理是在锻压车间进行的，有些零件尤其是大型锻件的热处理通常是与锻后冷却结合在一起进行的。
二、锻件热处理的目的和作用1.调整锻件硬度，以利锻件进行切削加工；2.消除锻件内应力，以免在机械加工时变形；3.改善锻件内部组织，细化晶粒，为最终热处理做好组织准备；4.对于不再进行最终热处理的锻件，锻件热处理即为最终热处理，应保证达到规定的力学性能要求。

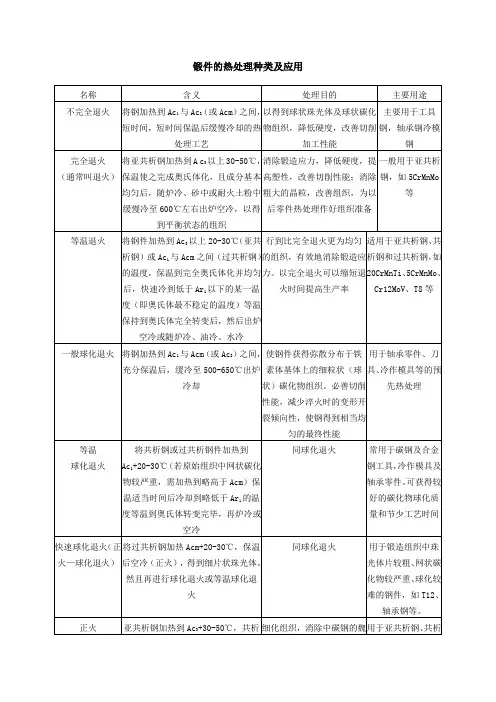

锻件常用的热处理方法有：退火、正火、调质、淬火、与时效等。
三、中小型锻件热处理中小型锻件根据钢种和工艺要求不同，选择不同的热处理方法。
1.常用优质碳素结构钢锻件热处理工艺如表1。
表1 锻件的如处理种类及应用2.锻件热处理是按一定的热处理规范进行的，根据锻件的钢种，断面尺寸及技术要求等，并参考有关手册和资料等制定。
优质碳素结构钢热处理规范见表2表2 优质碳素结构钢热处理规范四、大型锻件热处理由于大型锻件的断面尺寸大，生产过程复杂其热处理应考虑以下特点：①组织性能很不均匀；②晶粒粗细不均；③存在较大残余应力；④一些锻件容易产生白点缺陷。
因此，大型锻件热处理的任务，除了消除应力，降低硬度之外，主要主要是预防锻件出现白点；其次则是使锻件化学成分均匀化，调整与细化锻件组织。
1.防止白点的热处理对白点敏感的大型锻件进行锻后冷却与热处理时，若能将氢大量扩散出去，同时尽量减小组织应力，就可避免产生白点。
氢在钢中的扩散速度和锻件的温度、组织、尺寸等有关，有关资料表明，锻件在锻后冷却过程中，当温度降至650及360时，氢在钢中的扩散速度很大。

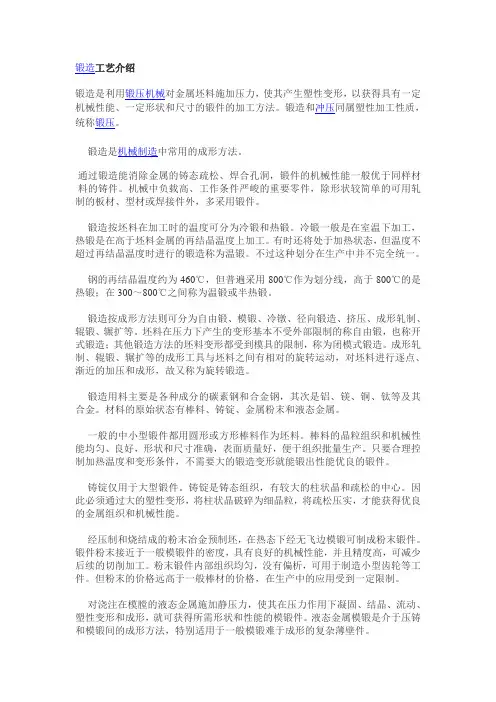

锻造工艺介绍锻造是利用锻压机械对金属坯料施加压力，使其产生塑性变形，以获得具有一定机械性能、一定形状和尺寸的锻件的加工方法。
锻造和冲压同属塑性加工性质，统称锻压。
锻造是机械制造中常用的成形方法。
通过锻造能消除金属的铸态疏松、焊合孔洞，锻件的机械性能一般优于同样材料的铸件。
机械中负载高、工作条件严峻的重要零件，除形状较简单的可用轧制的板材、型材或焊接件外，多采用锻件。
锻造按坯料在加工时的温度可分为冷锻和热锻。
冷锻一般是在室温下加工，热锻是在高于坯料金属的再结晶温度上加工。
有时还将处于加热状态，但温度不超过再结晶温度时进行的锻造称为温锻。
不过这种划分在生产中并不完全统一。
钢的再结晶温度约为460℃，但普遍采用800℃作为划分线，高于800℃的是热锻；在300～800℃之间称为温锻或半热锻。

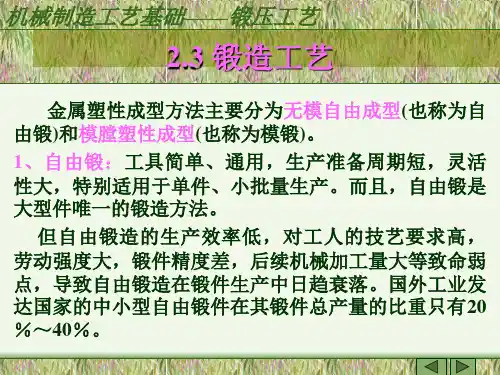

锻造按成形方法则可分为自由锻、模锻、冷镦、径向锻造、挤压、成形轧制、辊锻、辗扩等。
坯料在压力下产生的变形基本不受外部限制的称自由锻，也称开式锻造；其他锻造方法的坯料变形都受到模具的限制，称为闭模式锻造。
成形轧制、辊锻、辗扩等的成形工具与坯料之间有相对的旋转运动，对坯料进行逐点、渐近的加压和成形，故又称为旋转锻造。
锻造用料主要是各种成分的碳素钢和合金钢，其次是铝、镁、铜、钛等及其合金。
材料的原始状态有棒料、铸锭、金属粉末和液态金属。
一般的中小型锻件都用圆形或方形棒料作为坯料。
棒料的晶粒组织和机械性能均匀、良好，形状和尺寸准确，表面质量好，便于组织批量生产。
只要合理控制加热温度和变形条件，不需要大的锻造变形就能锻出性能优良的锻件。
铸锭仅用于大型锻件。
铸锭是铸态组织，有较大的柱状晶和疏松的中心。
因此必须通过大的塑性变形，将柱状晶破碎为细晶粒，将疏松压实，才能获得优良的金属组织和机械性能。
经压制和烧结成的粉末冶金预制坯，在热态下经无飞边模锻可制成粉末锻件。
锻件粉末接近于一般模锻件的密度，具有良好的机械性能，并且精度高，可减少后续的切削加工。

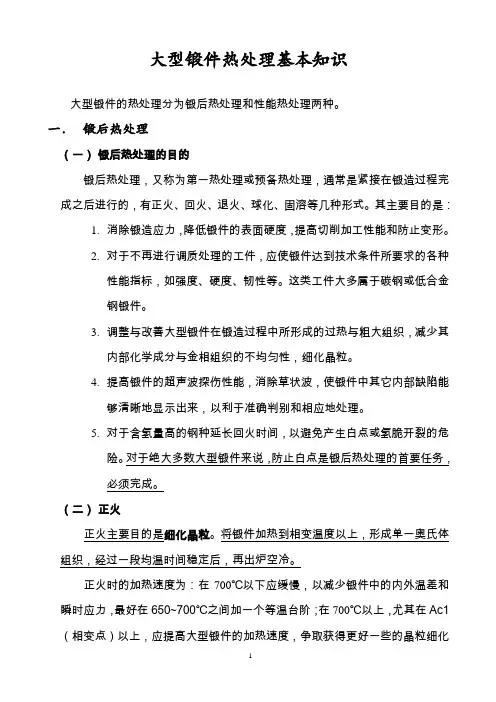

大型锻件热处理基本知识大型锻件的热处理分为锻后热处理和性能热处理两种。
一．锻后热处理（一）锻后热处理的目的锻后热处理，又称为第一热处理或预备热处理，通常是紧接在锻造过程完成之后进行的，有正火、回火、退火、球化、固溶等几种形式。
其主要目的是：1.消除锻造应力，降低锻件的表面硬度，提高切削加工性能和防止变形。
2.对于不再进行调质处理的工件，应使锻件达到技术条件所要求的各种性能指标，如强度、硬度、韧性等。
这类工件大多属于碳钢或低合金钢锻件。
3.调整与改善大型锻件在锻造过程中所形成的过热与粗大组织，减少其内部化学成分与金相组织的不均匀性，细化晶粒。
4.提高锻件的超声波探伤性能，消除草状波，使锻件中其它内部缺陷能够清晰地显示出来，以利于准确判别和相应地处理。
5.对于含氢量高的钢种延长回火时间，以避免产生白点或氢脆开裂的危险。
对于绝大多数大型锻件来说，防止白点是锻后热处理的首要任务，必须完成。
（二）正火正火主要目的是细化晶粒。
将锻件加热到相变温度以上，形成单一奥氏体组织，经过一段均温时间稳定后，再出炉空冷。
正火时的加热速度为：在700℃以下应缓慢，以减少锻件中的内外温差和瞬时应力，最好在650~700℃之间加一个等温台阶；在700℃以上，尤其在Ac1（相变点）以上，应提高大型锻件的加热速度，争取获得更好一些的晶粒细化效果。
正火的温度范围通常在760~950℃之间，根据成分含量不同的相变点不同而定。
通常，碳与合金含量越低，正火温度越高，反之则越低。
有些特殊钢种可达1000~1150℃范围。
但不锈钢及有色金属的组织转变却是靠固溶处理来实现的。
正火后的空冷应尽量使锻件散开和垫起，以促进快速实现相变并冷却均匀，减少组织应力。
大型锻件正火后可以空冷至表面100~200℃，然后在220~300℃之间设一个台阶，保温一段时间再加热回火。
（三）回火回火的主要目的是扩氢。
并且还可以稳定相变后的组织结构，消除组织转变应力及降低硬度，使锻件易于加工并不产生变形。
锻造及锻后热处理工艺规范目录1.钢质自由锻件加热工艺规范2.钢锭（坯）加热规范若干概念3.加热操作守则4.锻造操作守则5.锻件锻后冷却规范6.锻件锻后炉冷工艺曲线7.锻件锻后热装炉工艺曲线8.冷锻件校直前加热、校直后（补焊后）回火工艺曲线9.锻件各钢种正火（或退火）及高温回火温度表10.锻件有效截面计算方法钢质自由锻件加热工艺规范一．范围：本规范规定了钢质自由锻件的通用加热技术条件。
本规范适用于碳素钢、合金钢、高合金钢、高温合金钢（铁基、镍基）的冷、热、半热钢锭（坯）的锻造前加热二．常用钢号分组和始、终锻加热温度范围：注1：始锻温度为锻前加热允许最高炉温，由于钢锭的铸态初生晶粒加热时过热倾向比同钢号钢坯小，故两者的锻前加热温度相差20℃~30℃；注2：根据产品的特性、锻件技术条件、变形量等因素，始锻温度可以适当调整；注3：本规范未列入的钢种，可按化学成分相近的钢号确定；注4：重要的、关键产品的、特殊材质的钢号，其加热工艺曲线由技术部编制；注5：几种不同的钢种，不同尺寸的钢锭（或坯料），在同一加热炉加热时，要以合金成分高的，尺寸大的钢锭（或坯料）为依据编制加热工艺曲线。
三．冷钢坯。
钢锭加热规范：钢锭（坯）加热规范若干概念1.钢锭（坯）入炉前的表面温度≥550℃的称为热钢锭，400~550℃的称为半热钢锭（坯），≤400℃的称为冷钢锭。
2.锻件半成品坯料的加热平均直径计算原则：δ -壁厚H- 高度或长度D- 外径1）实心圆类：当D>H时，按H计算；当D<H时，按D计算。
2）筒类锻坯：H>D 当H>δ时，按1.3δ计算。
3）空心盘（环）类：H<D当H>δ时，按δ计算；当H<δ时，按H计算。
3.为了避免锻件粗晶组织，最后一火的始锻温度可按其剩余锻造比（Y）确定：Y=1.3~1.6 最高加热温度1050℃Y<1.3 最高加热温度950℃4.不同钢种不同规格的坯料同炉加热时，装炉温度和升温速度均按较低的选用，保温时间按较长的选用。
