主控项目1．分段、分相绝缘器运达现场应对其进行检查，其质量应符合铁道行业标准《电气化铁道接触网分段绝缘器》( TB/T3036)或《电气化铁道接触网分相绝缘器》( TB/T3037)的规定。
检验数量：施工单位、监理单位全部检查质量证明书，外观按品种、牌号、批号抽检。
检验方法：检查质量证明书和进行外观检查。
2．分段、分相绝缘器安装位置应符合设计要求，连接牢固可靠，与接触线接头处应平滑，分段、分相绝缘器与受电弓接触部分与轨面连线平行，受电弓通过时应平滑无打弓现象。
检验数量：施工单位、监理单位全部检查。
检验方法：施工单位查阅施工设计图，力矩扳手、冷滑车测试。
监理单位见证试验。
3．分段、分相绝缘两端接触线高度应符合产品说明书和设计要求。
平均温度时承力索的绝缘子应在绝缘器件的正上方。
放电间隙应符合设计和产品说明书的要求。
检验数量：施工单位全部检查；监理单位抽查不少于10%。
检验方法：观察、测杆测，尺量检查。
4．安装分段、分相绝缘器安装后应保持原有锚段的张力及补偿器距地面的原有高度。
检验数量：施工单位、监理单位全部检查。
检验方法：观察检查。
5．自动过分相装置(含锚段关节调整)，绝缘锚段关节带电部分的空气绝缘间隙应符合设计要求，允许偏差为＋50，0 mm，五跨绝缘锚段关节转换跨内两接触线应等高，且高度符合设计要求，允许偏差± 20 mm。
转换柱处非工作支抬升量应符合设计要求，允许偏差± 20 mm。
检验数量：施工单位、监理单位全部检查。
检验方法：观察、测量检查。
般项目1．自动过分相装置分段处的绝缘子串的安装位置应符合设计要求，允许偏差为±50 mm，承力索、接触线两绝缘子串中心应对齐，允许偏差为±30 mm。
分相中性区的长度应符合设计要求，允许偏差为＋500，0 mm。
检验数量：施工单位全部检查。
检验方法：观察、测量检查。
2．自动过分相装置的地面传感器的横向位置和纵向距离应符合设计要求，允许偏差为± 1mm。
铁道部关于接触网运行检修规程文章属性•【制定机关】铁道部(已撤销)•【公布日期】1982.05.21•【文号】[82]铁机字881号•【施行日期】1982.05.21•【效力等级】部门规范性文件•【时效性】失效•【主题分类】电力及电力工业正文*注：本篇法规已被《铁道部关于公布铁道部规章及规范性文件清理结果的通知》（发布日期：2003年6月17日实施日期：2003年6月17日）废止接触网运行检修规程（（82）铁机字881号1982年5月21日总则接触网是电气化铁路的重要组成部分，与行车直接相关。
为搞好接触网的运行和检修工作，加强管理，提高质量，确保运输，特制定本规程。
本规程适用于工频、单相、25千伏接触网的运行和检修。
从事接触网工作的广大职工必须牢固树立为运输服务的思想，贯彻“修养并重，预防为主”的方针，在确保安全、提高质量的基础上努力提高效率，降低成本，不断改善接触网的技术状态，保证安全、不间断、质量良好地供电。
各级主管部门要加强对接触网运行和检修工作的领导，按照全面质量管理的基本原则和要求，贯彻落实“三定、四化、记名检修”精神，抓好各项基础工作。
要科学地组织接触网运行和检修的各个环节，建立严密而协调的生产秩序，不断提高供电工作质量。
各铁路局可根据本规程规定的原则和要求，结合具体情况制定细则、办法，并报部核备。
第一章运行和管理统一领导和分级管理第1条接触网运行和检修工作实行统一领导，分级管理的原则充分发挥各级组织的作用。
铁道部：统一制定全路接触网运接和检修工作原则，制定有关的规章；调查研究，督促检查，总结和推广先进经验；审批部管的基建、科研、改造计划，并组织验收和鉴定。
铁路局：贯彻执行铁道部有关规章和命令，组织制定本局有关细则、办法和工艺；审批局管的基建、大修和科研、改造计划，并组织验收和鉴定。
铁路分局：贯彻执行部、局有关规章和命令；督促检查管内接触网的运行和检修工作；审批分局管的检修、科研、改造计划，并组织验收和鉴定。
FFHP-1.60(1.25)T(G) 分段绝缘器安装维护说明西安铁路科学技术研究发展有限责任公司西安铁路局科学技术研究所2009.5FFH P-1.60(1.25)T(G) 分段绝缘器安装维护说明书FFH P-1.60(1.25) T(G)分段绝缘器系西安铁路局科研所研制并经多年改进及完善的接触网分段设备，适合在交流工频25kV电气化铁路接触网中广泛使用。
FFH P-1.60(1.25) T(G)分段绝缘器采用优质材料及成熟工艺制作，其机电性能符合铁标(TB/T3036-2002) 的要求。
它具有受流平滑过渡、结构精巧、重量轻、易于安装调整等特点，因而可以保证接触悬挂的弹性均匀和电力机车的高速通过。
FFHP-1.60(1.25) T(G)主要用于交流工频25kV电气化铁路，对于煤炭冶金矿山的直流接触网也可适用。
FFHP-1.60(1.25)T(G) 分段绝缘器1989年通过局级鉴定;FFHP-1.60(1.25)T(G)1991 年被列入国家级重点新产品试产计划;FFHP-1.60(1.25)T(G)2001 年获得铁道部首批颁发的分段绝缘器制造特许证(制造特许证编号：TTX405-0002 ；FFHP-1.60(1.25)T(G)2005 年获得铁道部颁发的铁路运输安全设备生产企业认定证,证书编号：REAC4001-00001;同时获得铁道部颁发的行政许可决定书：铁许准字［2005］第194号，准许生产和销售分段分相绝缘器;1.环境温度：-40 0C〜+400C2.接触网额定工作电压：25kV3.污秽环境：年最大积污量不大于0.4mg/cm 2等值附盐密度三、主要技术参数1.整机拉伸破坏负荷：不小于52kN2.例行拉伸试验负荷：不小于21kN3.接触线在接头处起始滑动力：不小于使用接触线综合拉断力4.爬电距离：1600mm或1250mm5.工频湿闪电压：不小于87kV6.雷电冲击耐受电压(1.2/50卩s):不小于160kV绝缘元件机电性能：四、接触线线夹规格按使用接触线型号不同分T型、T120型、GL250型三种类型线夹。
分段、分相绝缘装置一、供电与分段接触网是一种特殊形式的供电线路，为了保证供电的可靠性和灵活性，并缩小停电事故发生的范围，要进行电气分段。
被分段的接触网在电气方面是独立的，并用隔离开关连接。
其分类有横向分段与纵向分段之分。
如图2—5—1所示。

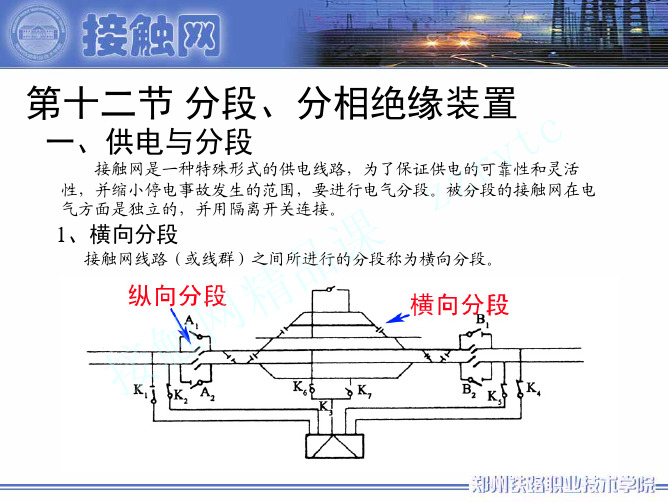

图2-5-1 电气分段示意图1.横向分段横向分段是用于接触网复线上下行股道间、车站、车场各股道间等等线路之间的电分段。
由分段绝缘器和隔离开关、悬式绝缘子（用于软横跨）来实现的。
横向分段一般是采用分段绝缘器进行分段的；站场和区间应有单独的供电线路；复线区段，区间每条正线应有单独的供电回路。
根据检修规程要求：（1）复线和多线路区段，正线间总是分开的；（2）在大站上，每个车场都需单独分段；（3）装卸线和装备线也均应进行分段；2.纵向分段纵向分段是用于沿线路方向接触网之间的电分段，如沿线路方向各供电臂之间的电分段；一般是由绝缘锚段关节实现的。
二、分段绝缘装置分段绝缘器一般是安装在各车站装卸线、机车装备线、电力机车库线、专用线等处。
在正常情况下，机车受电弓带电滑行通过，当某一侧接触网发生故障或因检修需要停电时，可打开分段绝缘器处的隔离开关，将该部分接触网断电，使其他部分接触网仍能正常供电，从而提高了接触网运行的可靠性和灵活性。
目前我国常用到的分段绝缘器有高铝陶瓷分段绝缘器和菱形分段绝缘器。
它们在结构上既保证机车受电弓平滑通过，又能满足供电分段的要求。
自我国六次铁路大提速后，由于高铝陶瓷分段绝缘器的缺点很多，现在逐步减少使用了，用得最广泛的是菱形分段绝缘器。
乐昌接触网工区也普遍在使用。
滑道式菱形分段绝缘器的结构如图2—5—1所示。
受电弓通过分段绝缘器时，受电弓滑板与导流板和绝缘件同时接触。
分段绝缘器绝缘件采用玻璃纤维树脂绝缘棒，是高强度的引拨棒，具有较高的机械强度、绝缘强度和耐磨性。
导流板用磷青钢制成，具有较好的导电性和耐磨住。
防闪络角隙为保护桥绝缘子而设，其角隙为220mm，角隙件材质为不锈钢。
