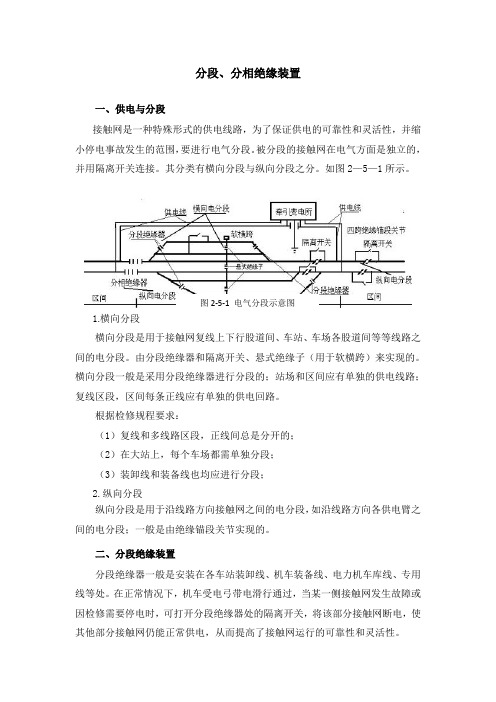

分段、分相绝缘装置一、供电与分段接触网是一种特殊形式的供电线路，为了保证供电的可靠性和灵活性，并缩小停电事故发生的范围，要进行电气分段。
被分段的接触网在电气方面是独立的，并用隔离开关连接。
其分类有横向分段与纵向分段之分。
如图2—5—1所示。
图2-5-1 电气分段示意图1.横向分段横向分段是用于接触网复线上下行股道间、车站、车场各股道间等等线路之间的电分段。
由分段绝缘器和隔离开关、悬式绝缘子（用于软横跨）来实现的。
横向分段一般是采用分段绝缘器进行分段的；站场和区间应有单独的供电线路；复线区段，区间每条正线应有单独的供电回路。
根据检修规程要求：（1）复线和多线路区段，正线间总是分开的；（2）在大站上，每个车场都需单独分段；（3）装卸线和装备线也均应进行分段；2.纵向分段纵向分段是用于沿线路方向接触网之间的电分段，如沿线路方向各供电臂之间的电分段；一般是由绝缘锚段关节实现的。
二、分段绝缘装置分段绝缘器一般是安装在各车站装卸线、机车装备线、电力机车库线、专用线等处。
在正常情况下，机车受电弓带电滑行通过，当某一侧接触网发生故障或因检修需要停电时，可打开分段绝缘器处的隔离开关，将该部分接触网断电，使其他部分接触网仍能正常供电，从而提高了接触网运行的可靠性和灵活性。
目前我国常用到的分段绝缘器有高铝陶瓷分段绝缘器和菱形分段绝缘器。
它们在结构上既保证机车受电弓平滑通过，又能满足供电分段的要求。
自我国六次铁路大提速后，由于高铝陶瓷分段绝缘器的缺点很多，现在逐步减少使用了，用得最广泛的是菱形分段绝缘器。
乐昌接触网工区也普遍在使用。
滑道式菱形分段绝缘器的结构如图2—5—1所示。
图2-5-1 滑道式菱形分段绝缘器1—接头线夹；2—18裙硅橡胶桥绝缘子；3—绝缘滑板；4—导流滑板；5—A型引弧棒；6—B型引弧棒受电弓通过分段绝缘器时，受电弓滑板与导流板和绝缘件同时接触。
分段绝缘器绝缘件采用玻璃纤维树脂绝缘棒，是高强度的引拨棒，具有较高的机械强度、绝缘强度和耐磨性。
主控项目1．分段、分相绝缘器运达现场应对其进行检查，其质量应符合铁道行业标准《电气化铁道接触网分段绝缘器》( TB/T3036)或《电气化铁道接触网分相绝缘器》( TB/T3037)的规定。
检验数量：施工单位、监理单位全部检查质量证明书，外观按品种、牌号、批号抽检。
检验方法：检查质量证明书和进行外观检查。
2．分段、分相绝缘器安装位置应符合设计要求，连接牢固可靠，与接触线接头处应平滑，分段、分相绝缘器与受电弓接触部分与轨面连线平行，受电弓通过时应平滑无打弓现象。
检验数量：施工单位、监理单位全部检查。
检验方法：施工单位查阅施工设计图，力矩扳手、冷滑车测试。
监理单位见证试验。
3．分段、分相绝缘两端接触线高度应符合产品说明书和设计要求。
平均温度时承力索的绝缘子应在绝缘器件的正上方。
放电间隙应符合设计和产品说明书的要求。
检验数量：施工单位全部检查；监理单位抽查不少于10%。
检验方法：观察、测杆测，尺量检查。
4．安装分段、分相绝缘器安装后应保持原有锚段的张力及补偿器距地面的原有高度。
检验数量：施工单位、监理单位全部检查。
检验方法：观察检查。
5．自动过分相装置(含锚段关节调整)，绝缘锚段关节带电部分的空气绝缘间隙应符合设计要求，允许偏差为＋50，0 mm，五跨绝缘锚段关节转换跨内两接触线应等高，且高度符合设计要求，允许偏差± 20 mm。
转换柱处非工作支抬升量应符合设计要求，允许偏差± 20 mm。
检验数量：施工单位、监理单位全部检查。
检验方法：观察、测量检查。
般项目1．自动过分相装置分段处的绝缘子串的安装位置应符合设计要求，允许偏差为±50 mm，承力索、接触线两绝缘子串中心应对齐，允许偏差为±30 mm。
分相中性区的长度应符合设计要求，允许偏差为＋500，0 mm。
检验数量：施工单位全部检查。
检验方法：观察、测量检查。
2．自动过分相装置的地面传感器的横向位置和纵向距离应符合设计要求，允许偏差为± 1mm。
